Дэу Ланос. Руководство по ремонту - часть 64

ДВИГАТЕЛЬ SOHC 1В-11

1. Поршневые кольца

2. Поршень
3. Поршневой палец
4. Шатун

5. Вкладыш подшипника

6. Болт шатуна
7. Щуп измерителя уровня масла
8. Трубка для измерительного щупа

9. Соединительная деталь

10. Масляный фильтр
11. Болт шкива распределительного вала
12. Шайба
13. Шкив распределительного вала
14. Болт задней крышки
15. Задняя крышка зубчатого ремня

привода распредвала

16. Болт
17. Насос охлаждающей жидкости
18. Масляный насос
19. Уплотнительное кольцо

20. Прокладка корпуса масляного насоса
2 1 . Блок цилиндров двигателя
22. Болт
23. Автоматическое натяжное устройство
24. Болт
25. Шкив коленчатого вала
26. Перепускной клапан
27. Пружина
28. Уплотнительное кольцо масляного

насоса

29. Пробка
30. Подшипник коленчатого вала
31. Коленчатый вал
32. Уплотнительное кольцо вала
33. Маховик (механическая коробка

передач)

34. Болт механическая коробка передач)
35. Болт (автоматическая коробка пере­

дач)

36. Маховик (автоматическая коробка

передач)

37. Болт
38. Резьбовое кольцо
39. Пробка сливного отверстия

40. Болт
4 1 . Масляный картер
42. Болт крышки коренного подшипника
43. Коренной подшипник
44. Болт
45. Кронштейн
46. Передающая масляная трубка
47. Зубчатый ремень привода

распредвала

48. Передняя верхняя крышка зубчатого

ремня привода распредвала

49. Болт

50. Передняя нижняя крышка зубчатого

ремня привода распредвала

5 1 . Шкив коленчатого вала
52. Шайба
53. Болт
54. Болт
55. Болт
56. Датчик положения коленчатого вала
57. Кронштейн
58. Шестерня масляного насоса
59. Шестерня масляного насоса
60. Крышка
6 1 . Болт
62. Уплотнение
63. Датчик детонационного сгорания

топлива

1В-12 ДВИГАТЕЛЬ SOHC

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

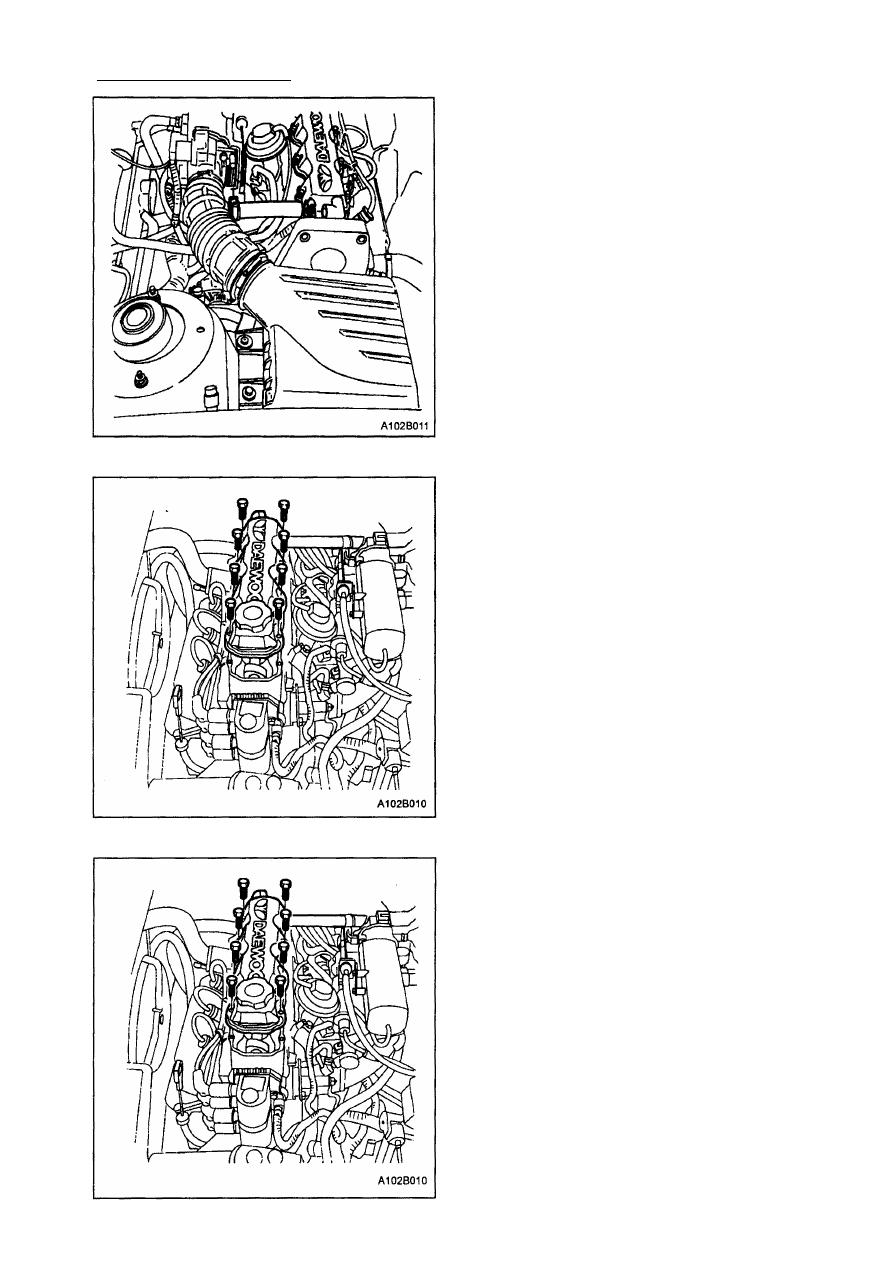

Техническое обслуживание

Крышка газораспределительного

механизма

Процедура снятия

1. Отсоединить отрицательный провод от

аккумуляторной батареи.

2. Отсоединить всасывающую трубу дви­

гателя от крышки газораспределите­

льного механизма.

3. Снять восемь болтов с крышки газо­

распределительного механизма.

4. Снять крышку газораспределительного

механизма.

5. Снять прокладку крышки газораспре­

делительного механизма.

6. Почистить уплотнительные поверхнос­

ти крышки клапанного механизма и

корпуса распределительного вала.

Процедура установки

1. Установить новую прокладку крышки

газораспределительного механизма и
крышку газораспределительного меха­
низма.

2. Установить восемь болтов на крышку

газораспределительного механизма.

Затяжка
Затянуть болты крышки газораспре­
делительного механизма с усилием

10

 Н•м.

ДВИГАТЕЛЬ SOHC 1В-13

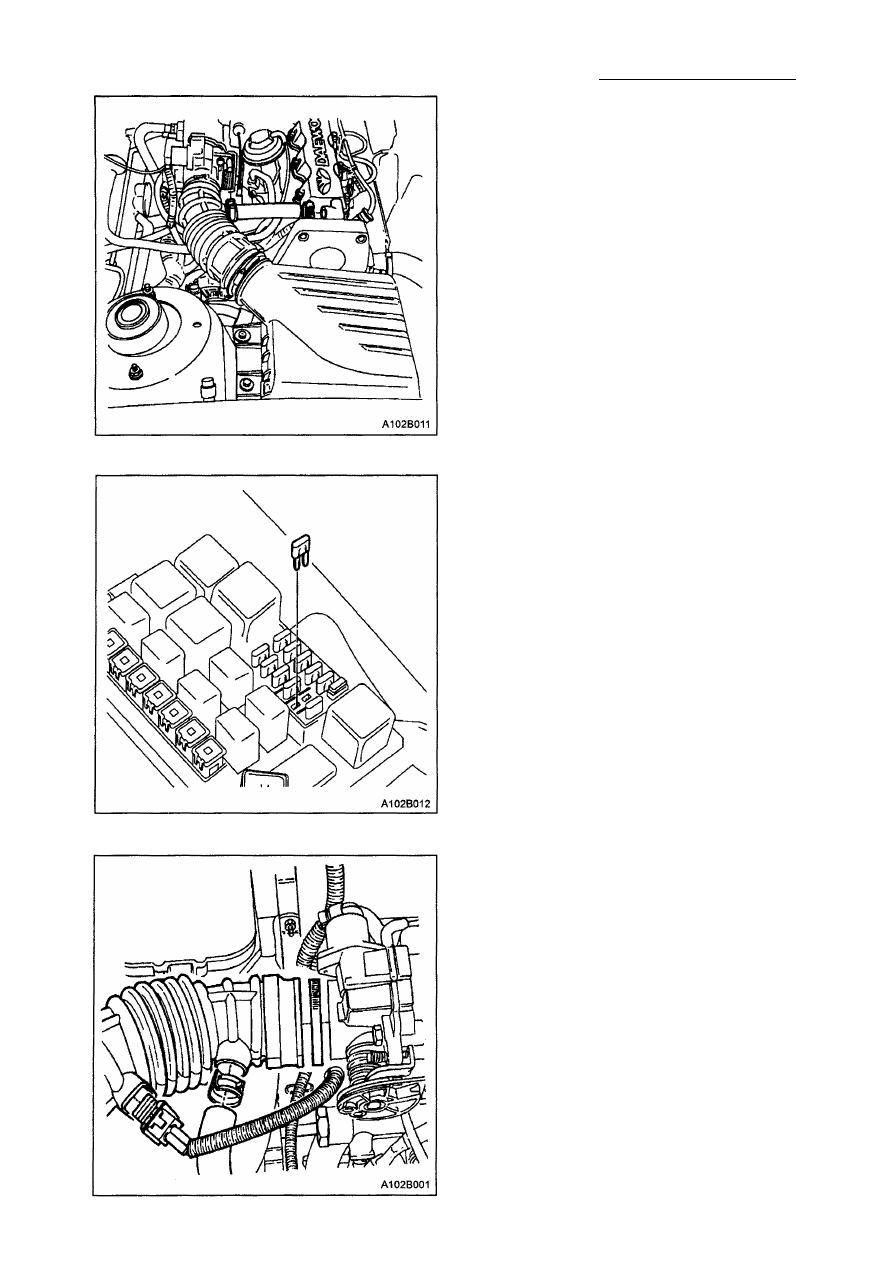

ГОЛОВКА ЦИЛИНДРОВ

(Показан привод левого расположе­

ния, привод правого расположения

аналогичный)

Необходимый инструмент:
Регулятор для зубчатого ремня привода
распредвала J-42492.

Динамометр КМ-470-В.

Процедура снятия
1. Снять предохранитель топливного на­

соса

2. Завести двигатель. После того как он

заглохнет, запустите двигатель на 30
секунд, чтобы освободить топливную
систему от давления топлива.

3. Отсоединить отрицательный провод

аккумуляторной батареи

4. Отсоединить зажим заземления элект­

ронного модуля управления от впуск­
ного коллектора

5. Слить охлаждающую жидкость двига­

теля. См. Раздел 1D, "Система охлаж­
дения двигателя".

6. Отсоедините колодку датчика темпера­

туры воздуха коллектора

7. Отсоедините всасывающую трубу дви­

гателя от крышки газораспределитель­
ного механизма

8. Отсоедините впускную воздушную тру­

бу от корпуса дросселя

1. Подсоединить всасывающую трубу дви­

гателя к крышке газораспределитель­
ного механизма

2. Подсоединить отрицательный провод

аккумуляторной батареи.

1В-14 ДВИГАТЕЛЬ SOHC

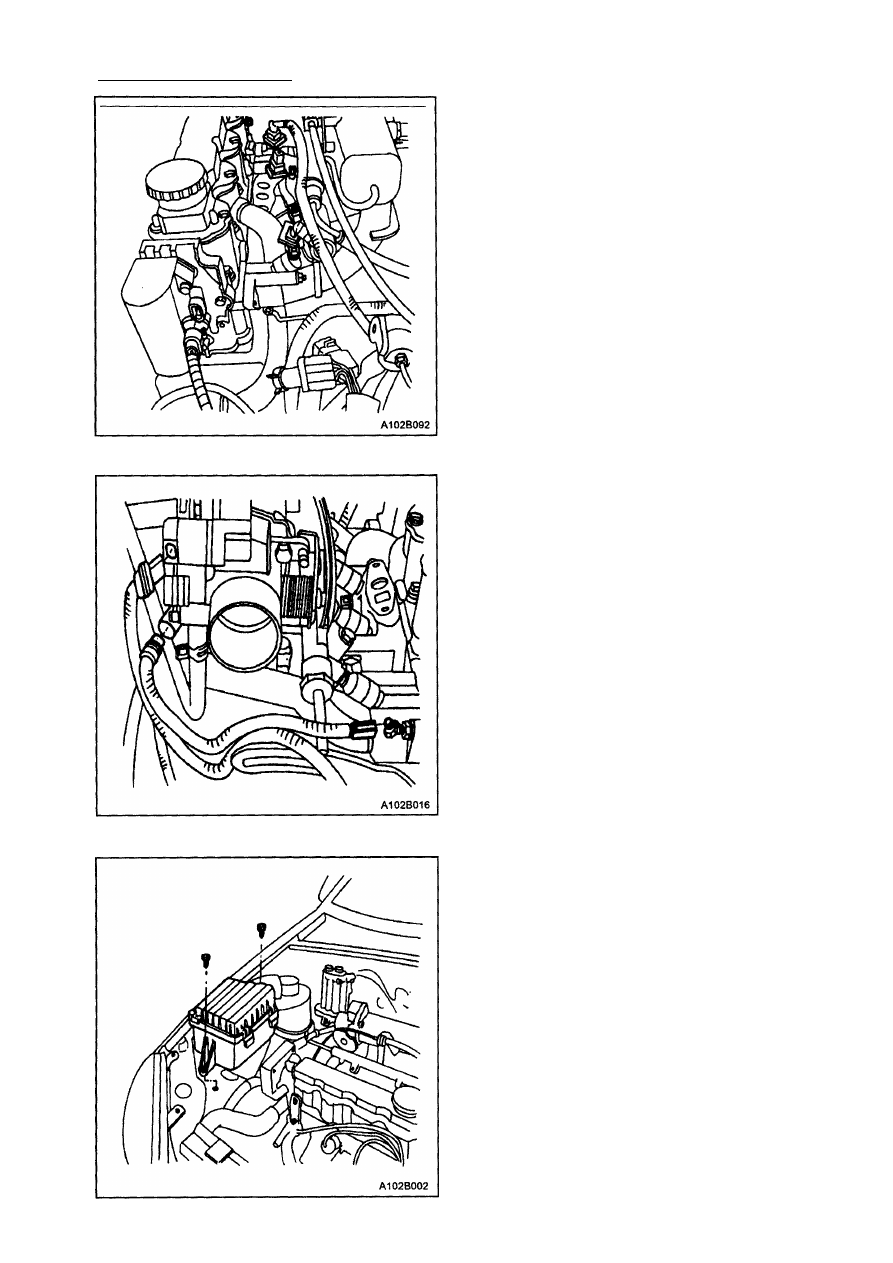

9. Отсоединить колодку катушки зажига­

ния.

10. Отсоединить колодку кислородного

датчика.

11. Отсоединить колодку монтажного уз­

ла топливной форсунки.

12. Отсоединить колодку регулирующего

пневмоклапана режима холостого
хода.

13. Отсоединить колодку датчика положе­

ния дросселя.

14. Отсоединить колодку температурного

датчика охлаждающего средства
двигателя.

15. Отсоединить соединитель темпера­

турного датчика охлаждающей жид­

кости.

16. Отвинтить болты корпуса воздухоо­

чистителя.

17. Снять корпус воздухоочистителя.
