ДВИГАТЕЛЬ SOHC 1В-7

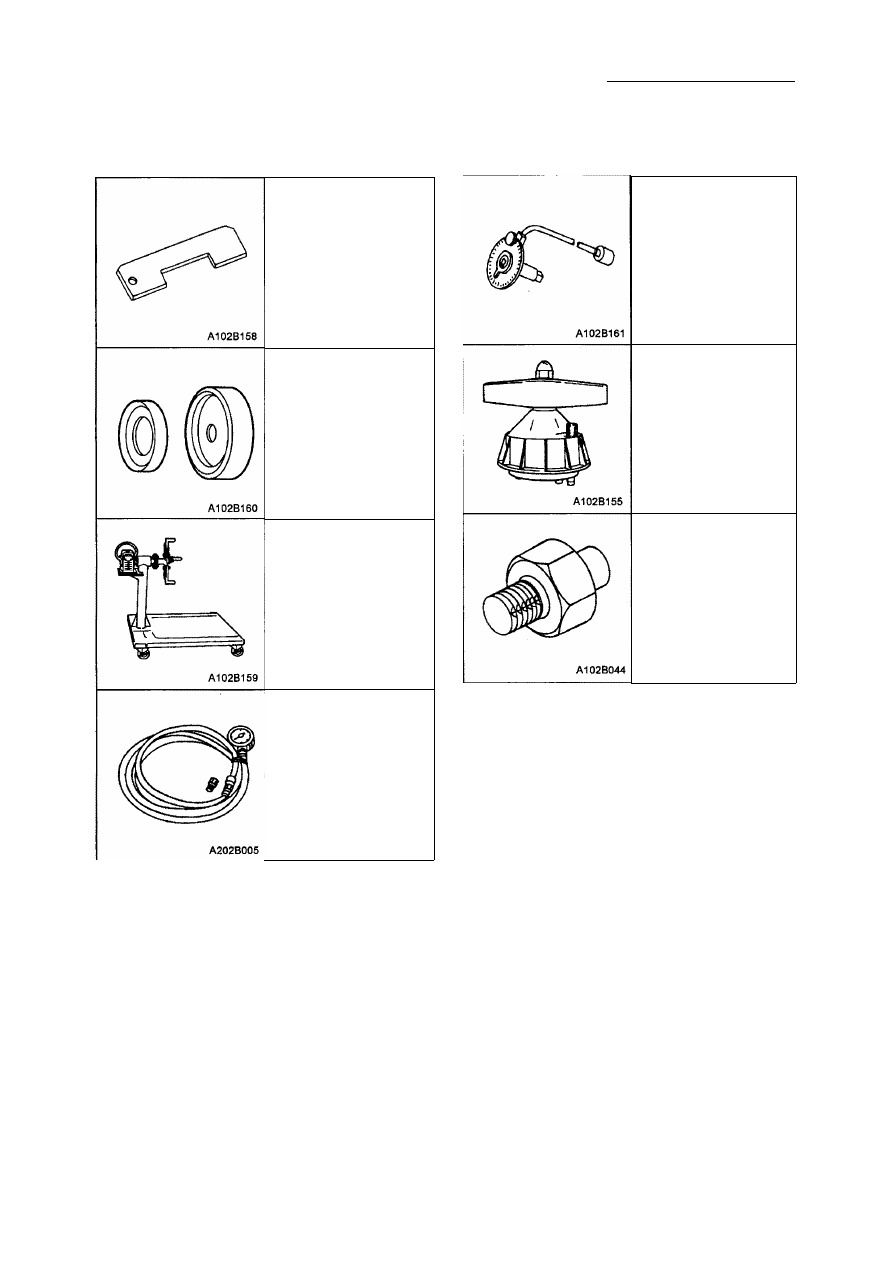

Таблица специальных инструментов (окончание)

Измеритель Расстояния

КМ-419

Приспособление

для установки

масляного

заднего сальника

коленчатого вала

КМ-635

Подставка при капиталь­

ном ремонте двигателя

КМ-412

Манометр

КМ-498-В

Динамометри­

ческий ключ

КМ-470-В

Приспособление

для установки зад­

него сальника коленча­

того вала

J-36792

Переходник

КМ-135

1В-8 ДВИГАТЕЛЬ SOHC

ГОЛОВКА ЦИЛИНДРОВ

ДВИГАТЕЛЬ SOHC 1В-9

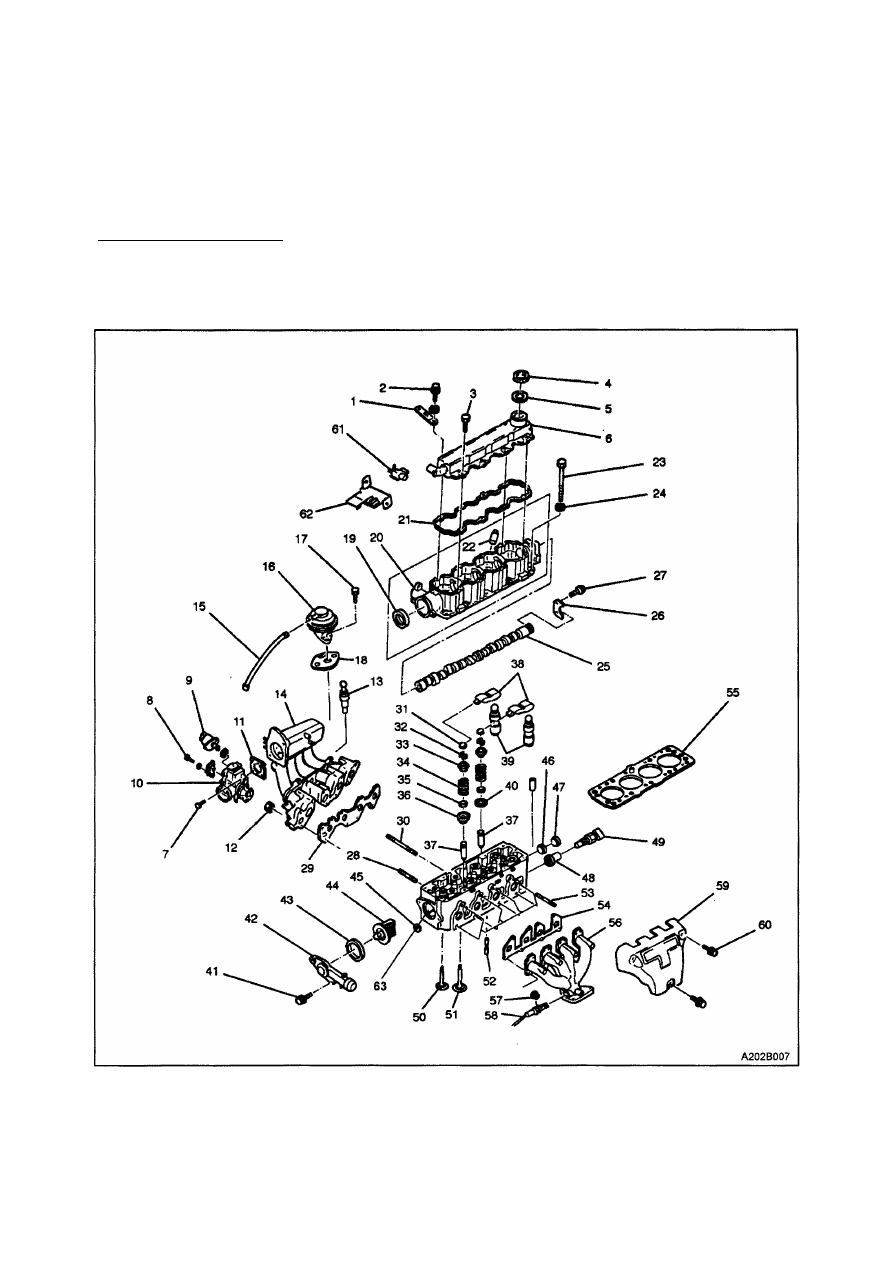

1. Кронштейн для электропроводки

2. Болт
3. Болт
4. Крышка

5. Уплотнитель крышки с защелкой

6. Крышка клапанного механизма
7. Болт
8. Датчик положения дроссельной

заслонки

9. Пневмоклапан холостого хода

10. Корпус дроссельной заслонки
11. Прокладка корпуса дроссельной

заслонки

12. Гайка
13. Датчик температур охлаждающей

жидкости двигателя

14. Впускной коллектор
15. Вакуумный трубопровод
16. Клапан рециркуляции выхлопного газа
17. Болт

18. Прокладка клапана рециркуляции

выхлопного газа

19. Сальник распределительного вала

20. Опорный элемент для

распределительного вала

2 1 . Прокладка крышки клапанного

механизма

22. Труба
23. Болт головки цилиндра
24. Шайба
25. Распределительный вал
26. Нажимная пластина

распределительного вала

27. Болт
28. Резьбовая шпилька
29. Прокладка впускного коллектора
30. Резьбовая шпилька

31. Наконечник клапанного механизма
32. Сухарь клапана

33. Тарелка пружины клапана
34. Пружина клапана
35. Уплотнение штока клапана
36. Гнездо под пружину выпускного

клапана

37. Направляющая втулка клапана
38. Коромысло клапана
39. Регулировочный механизм толкателя

клапана

40. Гнездо под пружину впускного клапана
4 1 . Болт
42. Корпус термостата
43. Уплотнительное кольцо корпуса

термостата

44. Термостат
45. Резьбовая пробка
46. Крышка маслопровода
47. Крышка маслопровода
48. Переходное устройство
49. Температурный датчик охлаждающей

жидкости

50. Выпускной клапан
5 1 . Впускной клапан
52. Втулка маслопровода головки

цилиндра

53. Резьбовая шпилька
54. Прокладка для выпускного коллектора
55. Прокладка головки цилиндра
56. Выпускной коллектор
57. Гайка
58. Кислородный выпускной датчик
59. Теплозащитный экран выпускного

коллектора

60. Болт
6 1 . Соленоид рециркуляции отработавших

газов

62. Кронштейн
63. Головка цилиндра
