Дэу Ланос. Руководство по ремонту - часть 54

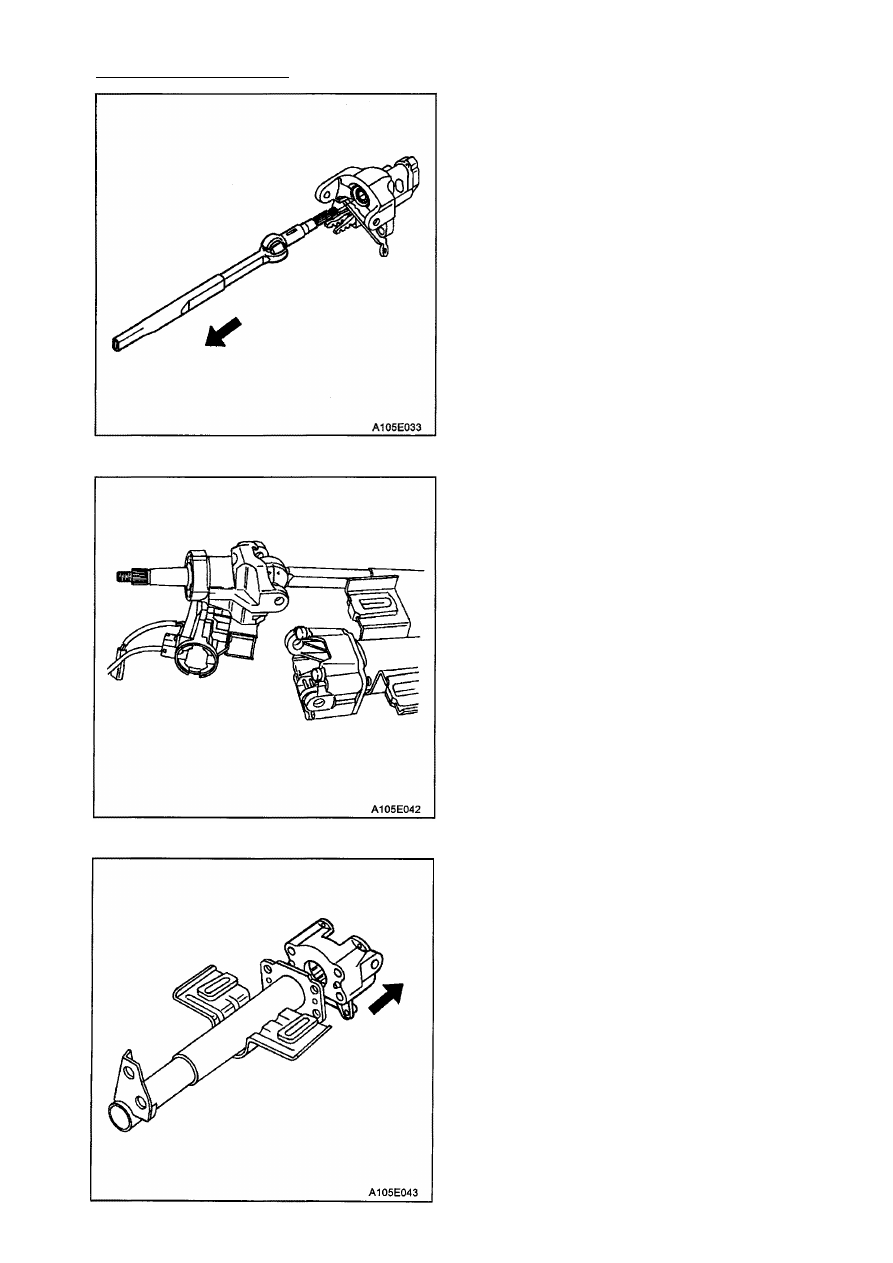

6Е - 34 РУЛЬ И КОЛОНКА

19. Снимите рулевой вал с опоры корпу­

са.

20. Снимите наклонные буферы двумя

кусачками.

2 1 . Снимите винты суппорта и корпус с

кожуха.

РУЛЬ И КОЛОНКА 6Е - 35

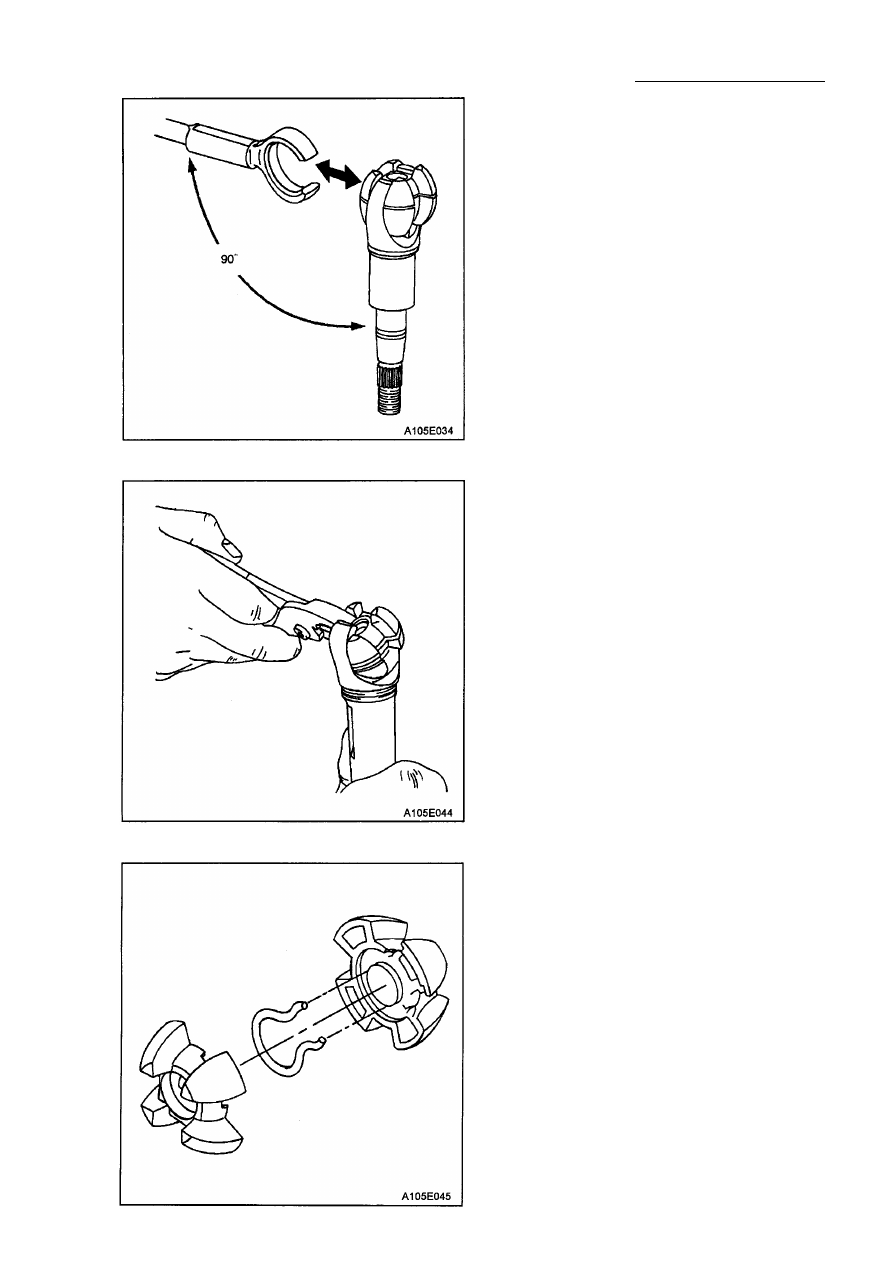

ПРОЦЕДУРА РАЗБОРКИ УЗЛА

РУЛЕВОГО ВАЛА

Внимание: Прежде чем отделить верх­
ний вал от нижнего, обратите внимание,

что положение верхнего вала относи­
тельно паза блокировочного болта
соответствует положению стрелок часов

ровно в 12, а относительно паза стяжного
болта нижнего вала положению стрелок в
7 часов. Такое же соотношение должно
быть соблюдено во время сборки.

1. Поставьте верхний вал под углом 90° к

нижнему валу и отделите их друг от

друга.

2. Поверните центрирующую сферу на

90° и снимите ее с верхнего вала.

3. Разделите половинки сферы и выньте

пружину предварительной нагрузки
подшипника.

6Е - 36 РУЛЬ И КОЛОНКА

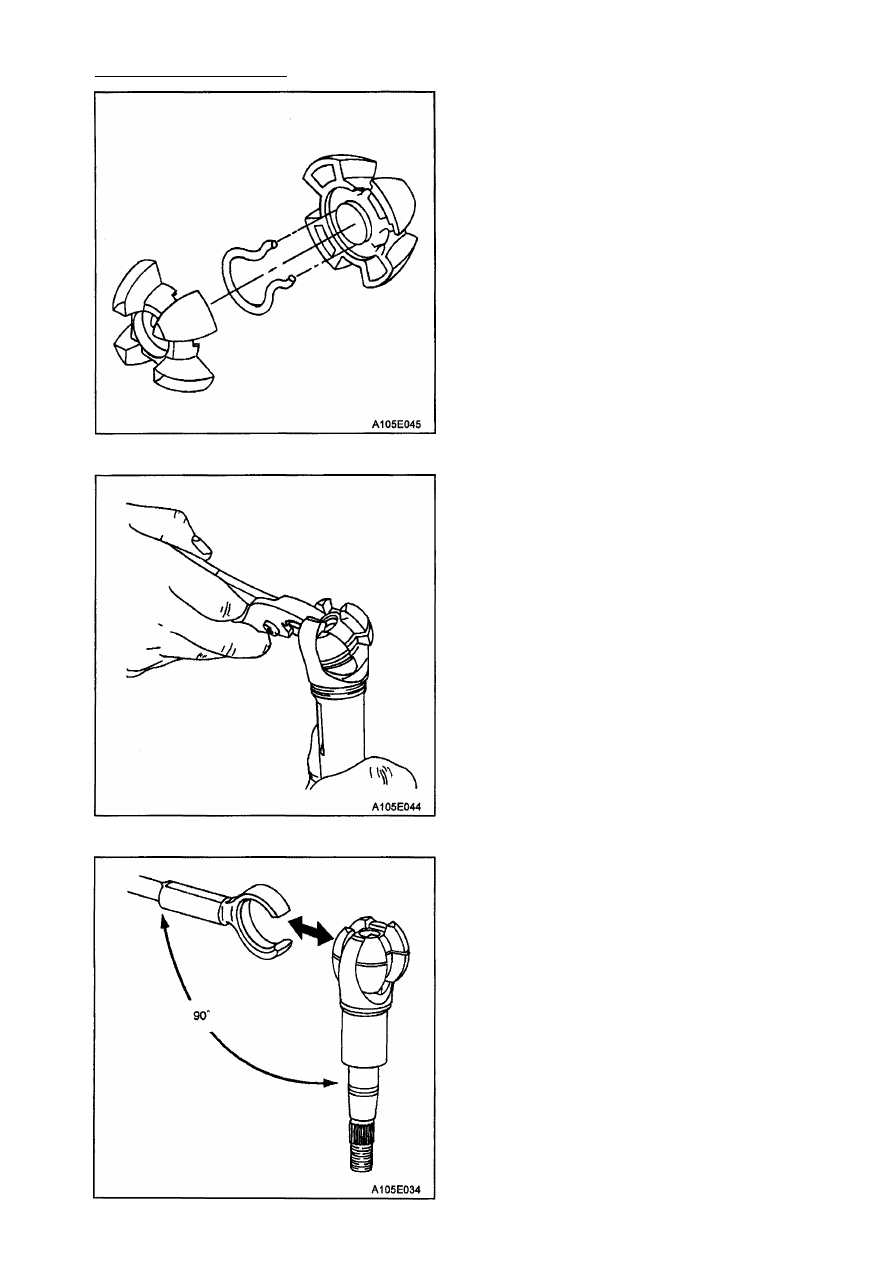

ПРОЦЕДУРА СБОРКИ РУЛЕВОГО ВАЛА

1. Смажьте половинки центрирующей

сферы и пружину предваритель­
ной нагрузки подшипника литиевой
смазкой.

2. Поместите пружину предварительной

нагрузки подшипника между поло­
винками сферы, вставив концы пружи­
ны в прорези.

3. Смажьте края сферы верхнего вала

литиевой смазкой.

4. Вставьте сферу во внутренний вал и

поверните на 90°.

5. Смажьте края сферы нижнего вала

литиевой смазкой.

Внимание: При соединении верхнего и
нижнего вала тщательно отцентруйте их,
иначе возможны нарушения в их функ­
ционировании.
6. Поместите паз блокировочного болта

на валу соответственно положению
часовых стрелок в 12 часов.

7. Поместите пазы стяжного болта возле

конца нижнего вала соответственно
положению часовых стрелок в 7 часов.

8. Соедините верхний вал с нижним.

РУЛЬ И КОЛОНКА 6Е-37

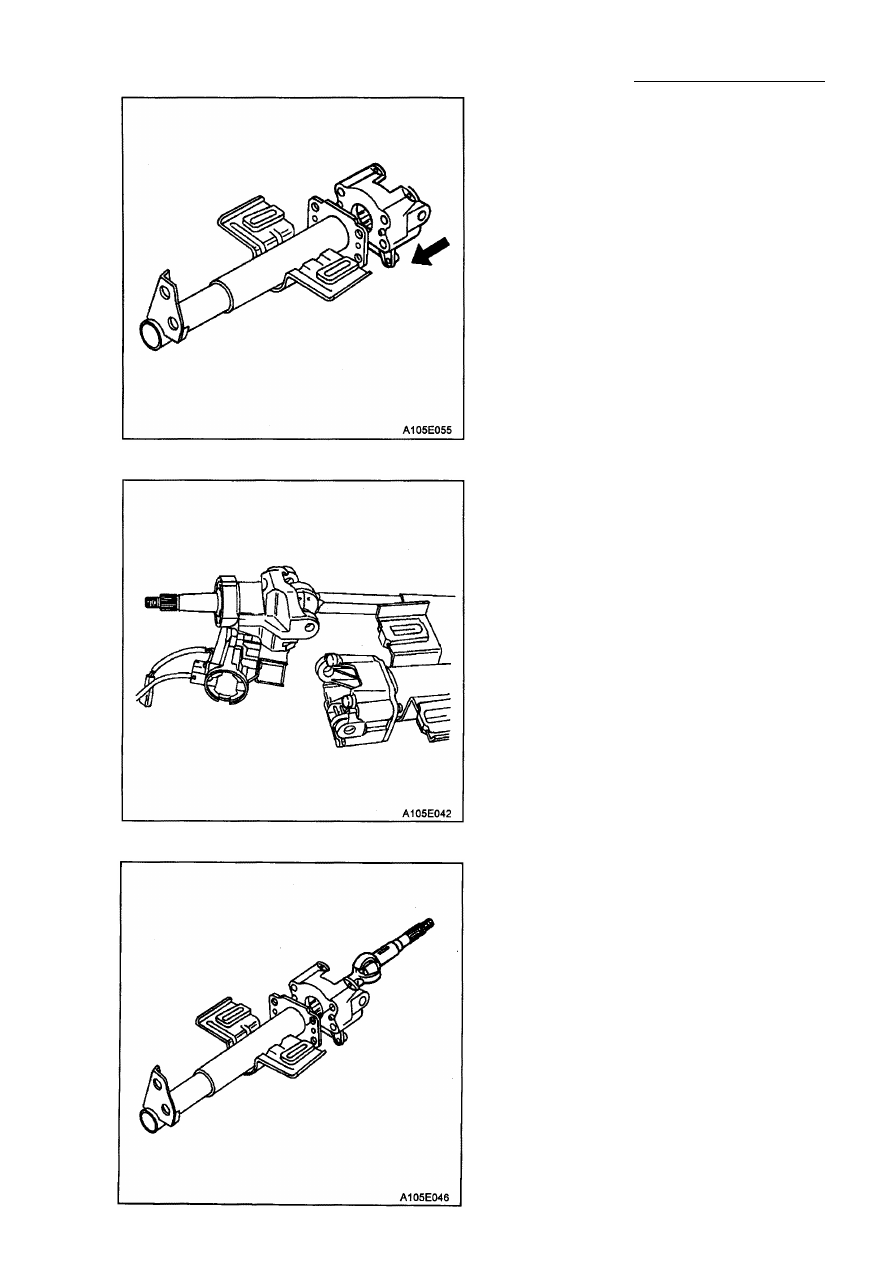

Процедура сборки
Внимание:
 на всех последующих этапах
прежде, чем завинчивать все крепления
согласно требованиям, сначала тща­

тельно установите их в нужных местах.

1. Соедините корпус суппорта с капотом

с помощью винтов для суппорта.

Затяните винты корпуса суппорта мо­
ментом 16 Н•м.

2. Установите наклонные буферы в кор­

пусе суппорта и укрепите их на месте.

3. Вставьте рулевой вал в корпус суп­

порта.
