9. Снимите шайбу и стопорное кольцо.

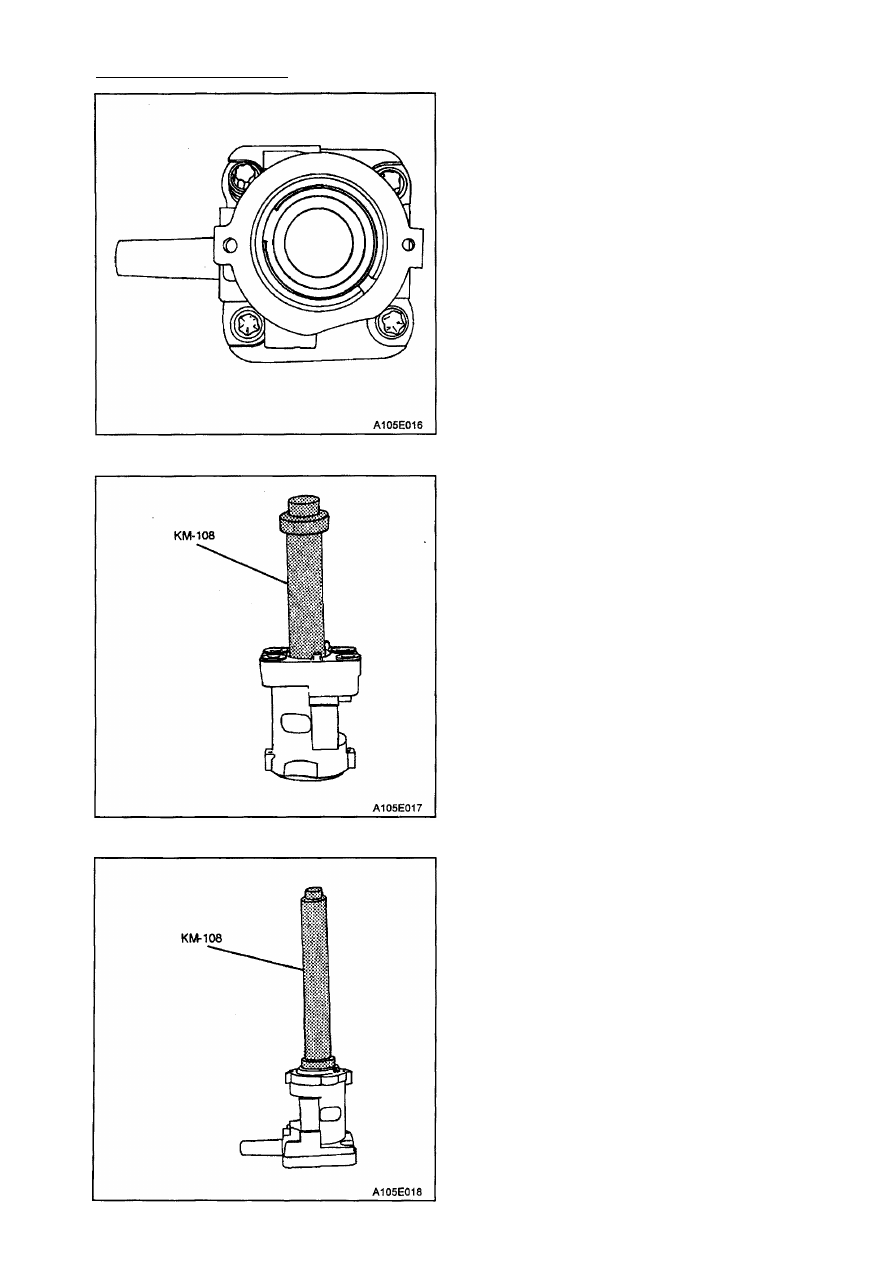

10. Выдавите подшипник из корпуса руле­

вой колонки с помощью съемника
КМ-108.

Процедура сборки

Внимание: на всех последующих этапах
прежде, чем завинчивать все крепления

согласно требованиям, сначала тщатель­
но установите их в нужных местах.

1. Вдавите подшипник в корпус рулевой

колонки с помощью съемника КМ-108.

РУЛЬ И КОЛОНКА 6Е-27

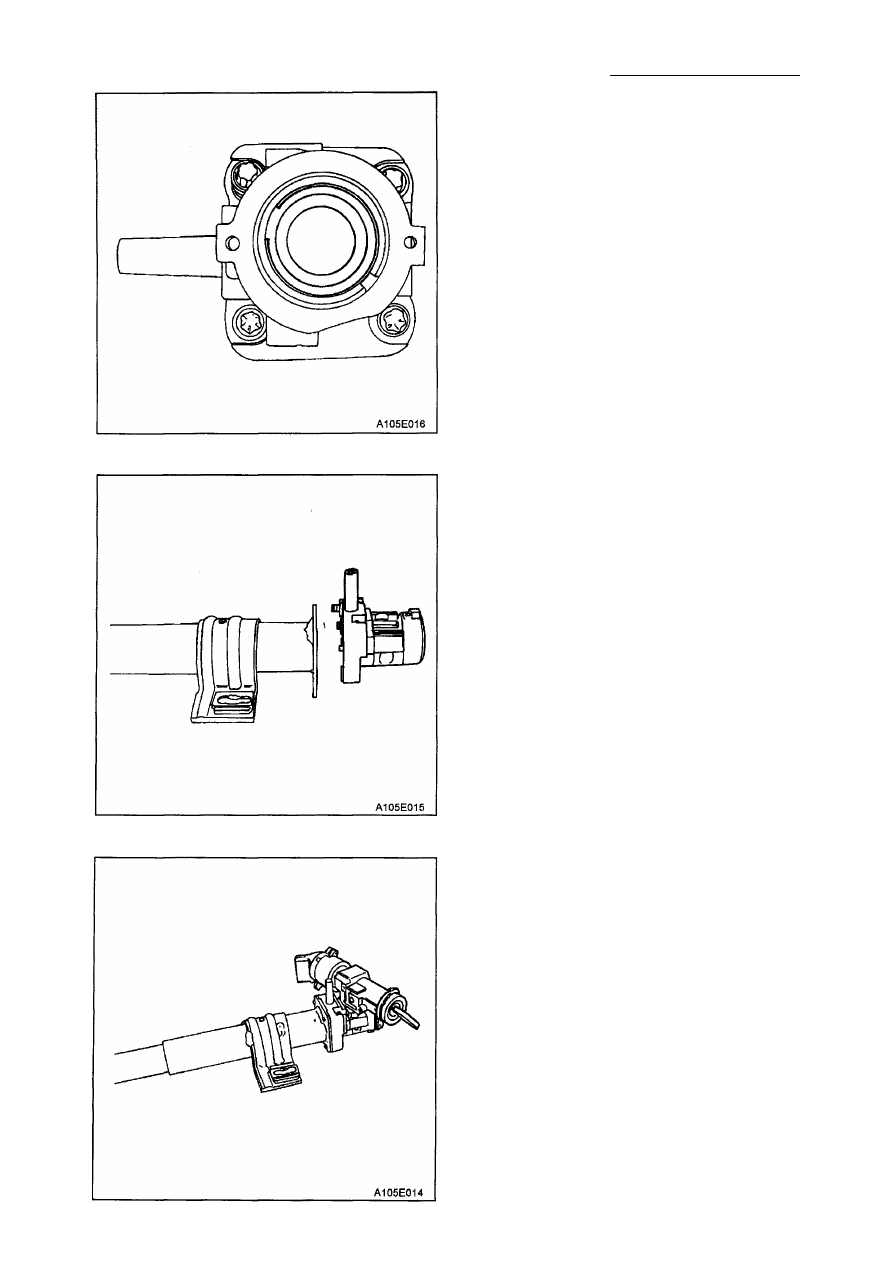

2. Поставьте на место стопорное кольцо и

шайбу.

3. Соедините корпус колонки с кожухом.

4. Соедините корпус колонки с корпусом

выключателя зажигания и болтами с
прокладками.

Затяните сдвижные болты до тех пор, по­
ка головки не отделятся от корпуса,
моментом приблизительно 11 Н•м.

6Е - 28 РУЛЬ И КОЛОНКА

5. Поставьте блокировочный цилиндр в

положение АСС.

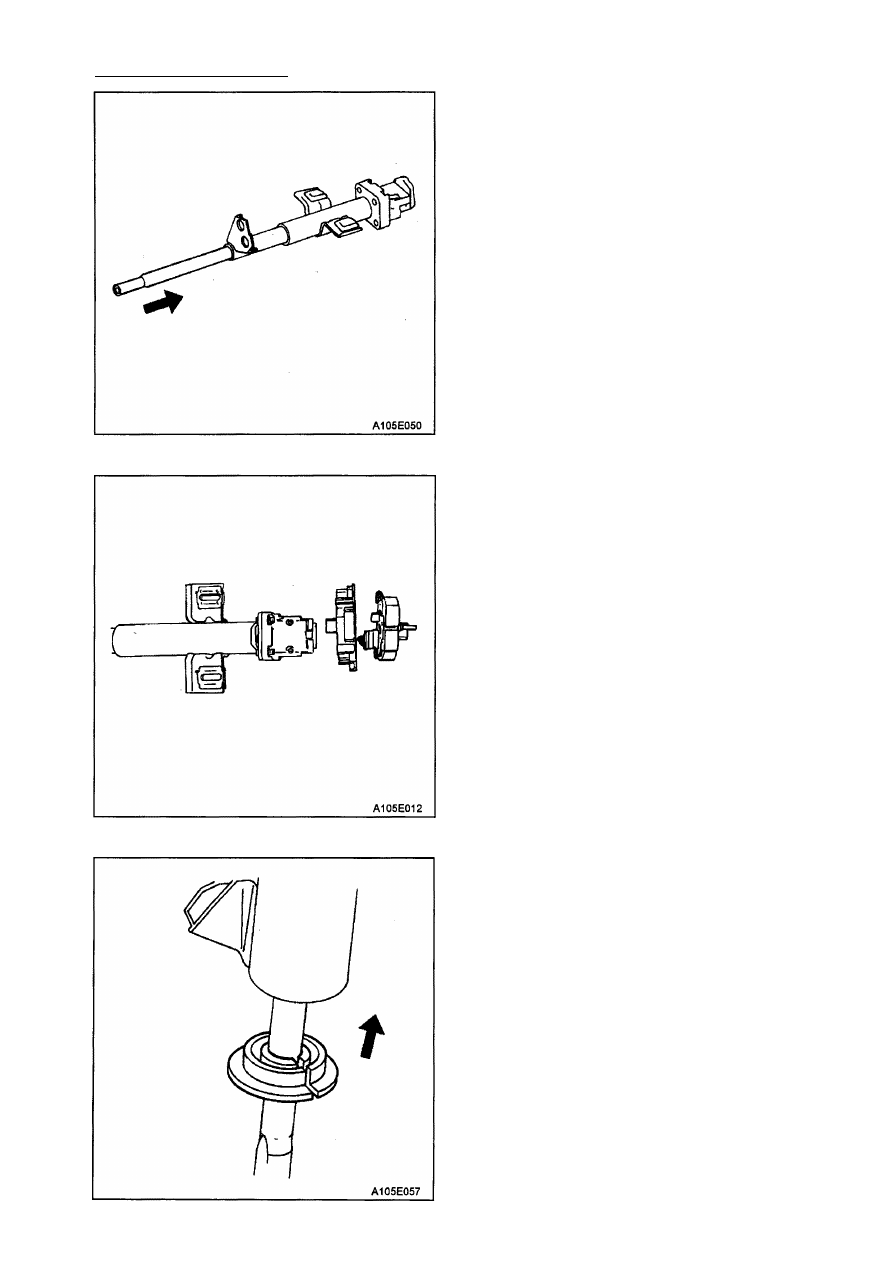

6. Вставьте рулевой вал в нижнюю часть

капота до самого дна.

7. Поставьте блокировочный цилиндр и

уберите ключи.

8. Вращайте вал управления, пока блоки­

ровочный болт не войдет в зацепление
и замкнет вал в нужном положении.

9. Установите нижнюю часть корпуса вык­

лючателя сигнала поворота, затем

верхнюю часть корпуса выключателя
сигнала поворота. Поставьте на место
винты.

Затяните винты корпуса выключателя
сигнала поворота моментом 3 Н•м.

10. Скользящим движением вставьте цент­

ровочную втулку по нижнему концу
рулевого вала в нижний конец кожуха.

РУЛЬ И КОЛОНКА 6Е-29

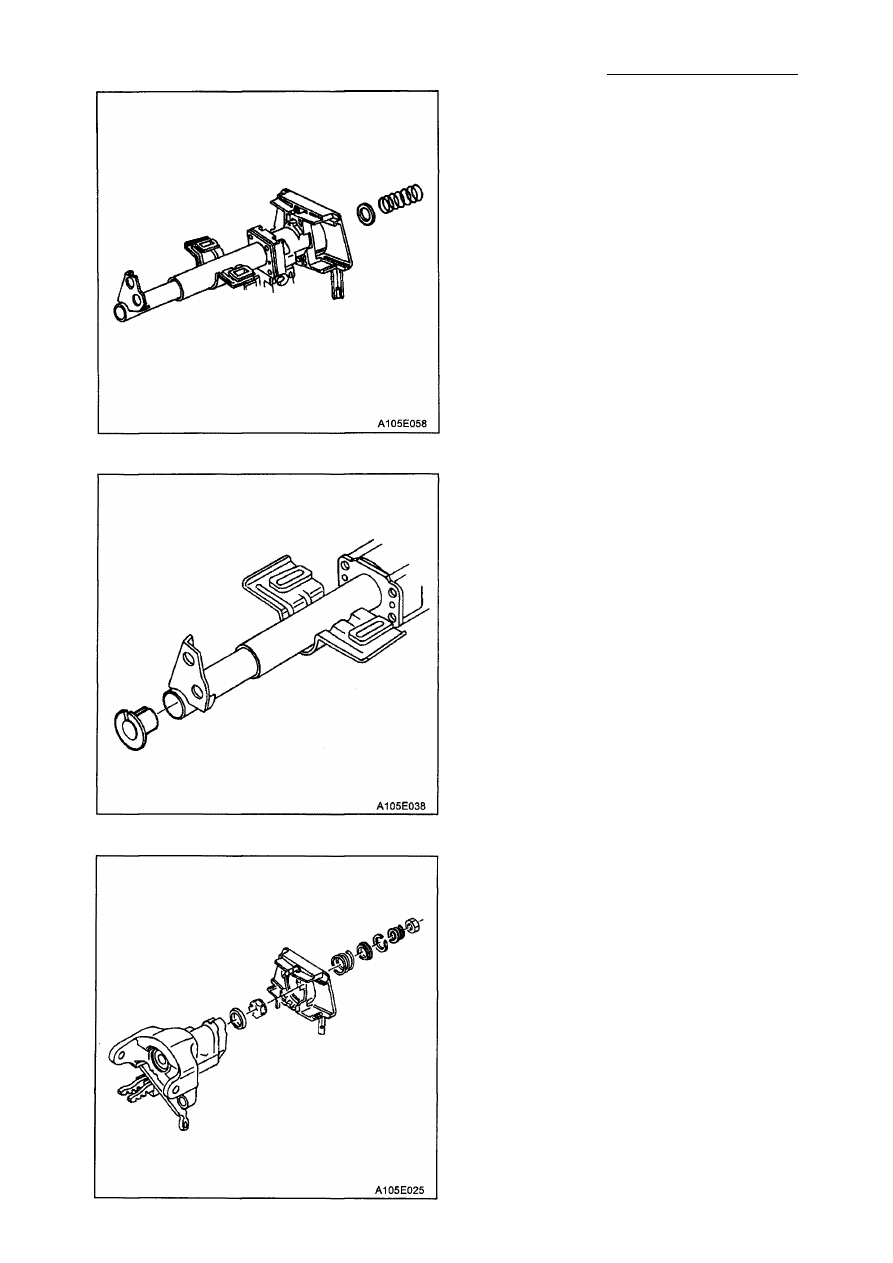

11. Поставьте упорную шайбу и верхнюю

пружину рулевого вала на рулевой
вал.

12. Наденьте руль на рулевую колонку. См.

главы "Рулевое колесо с сервомеха­
низмом" и "Рулевое колесо без серво­
привода" в этом разделе.

13. Установите рулевое колесо в машине.

См. главу "Рулевая колонка" в этом

разделе.

Внимание: После соединения рулевой
колонки с фланцем сцепления вытащите
из кожуха центровочную втулку и оставьте
ее на рулевом валу для дальнейшего
использования.

ПЛАВАЮЩАЯ РУЛЕВАЯ КОЛОНКА

Необходимые инструменты

Адаптер опорной пластины J-36667.

Компрессор для опорной пластины

J-23653-D.
С ъ е м н и к  д л я  п о в о р о т н о г о  ш т ы р я
J-21854-01.

Процедура снятия

1. Снимите рулевую колонку с машины.

См. главу "Рулевая колонка" в этом
разделе.

2. Снимите руль с колонки. См. главы

"Рулевое колесо с сервомеханизмом"

и "Рулевое колесо без сервоме­

ханизма" в этом разделе.

3. Вытащите центровочную втулку из

нижнего конца вала, если ее не
вытащили раньше.

4. Вытащите кулачковую пружину из

верхнего конца вала, если ее не
вытащили раньше.
