Дэу Ланос. Руководство по ремонту - часть 53





6Е - 30 РУЛЬ И КОЛОНКА

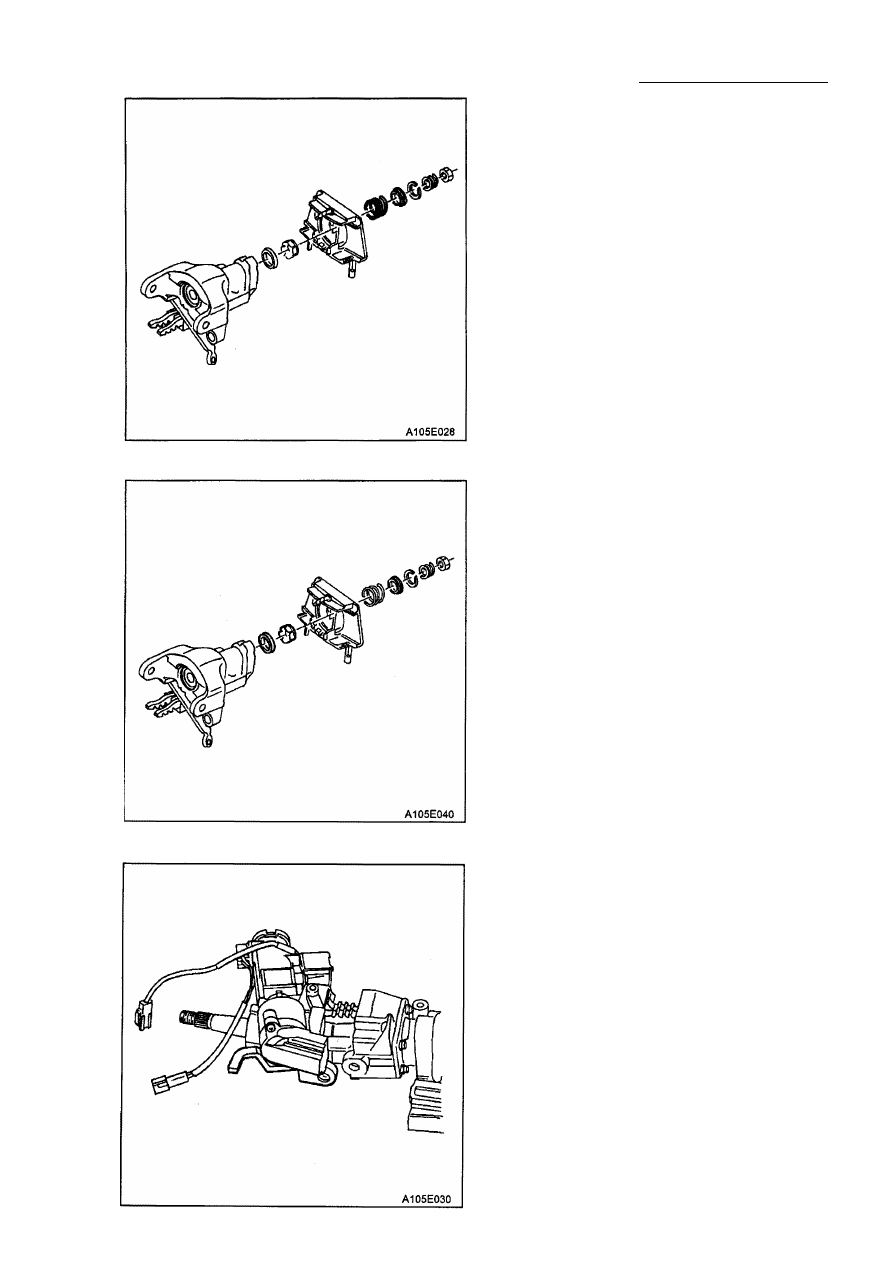

5. Снимите винты корпуса выключателя

сигнала поворота. Снимите корпус
выключателя сигнала поворота с
рулевой колонки.

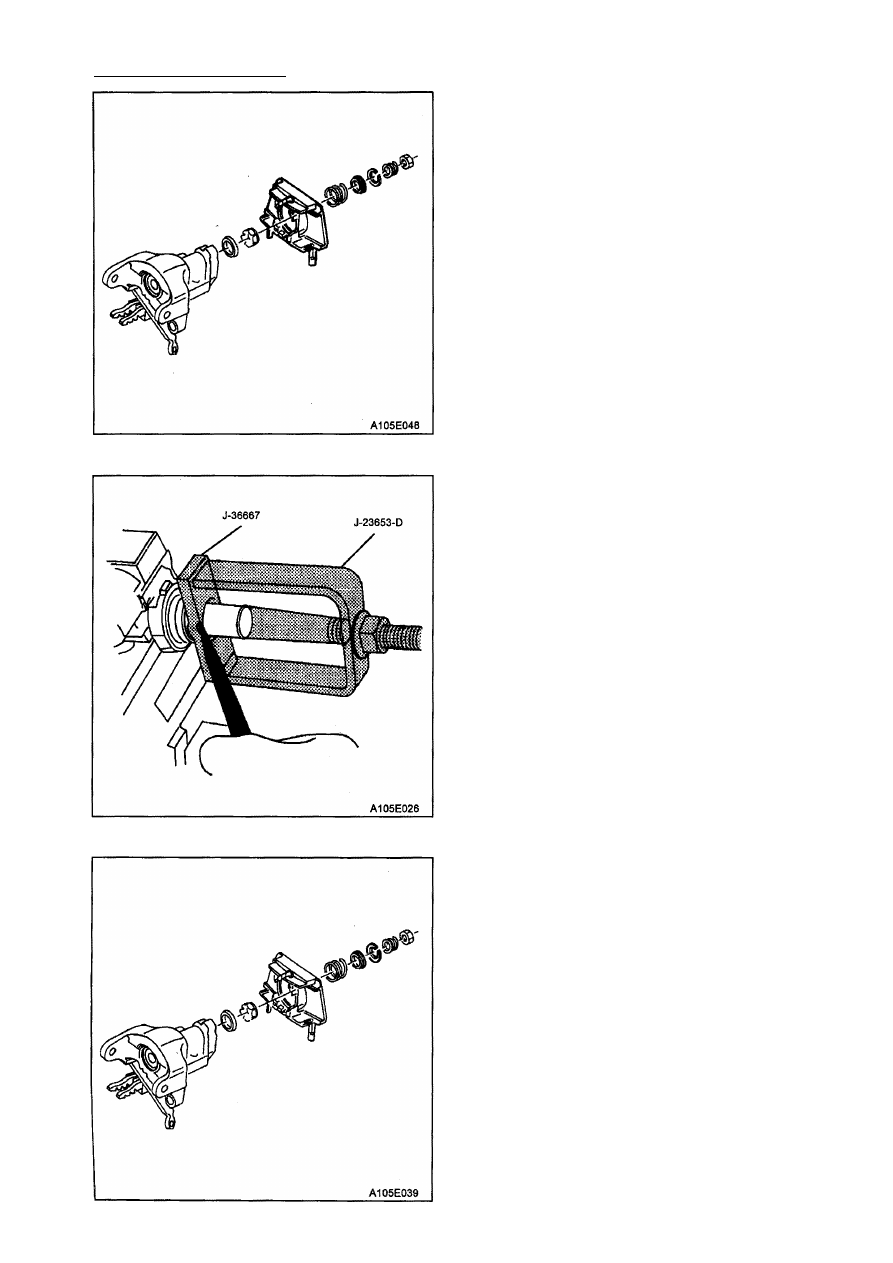

6. Сожмите фиксатор и пружину верхнего

подшипника адаптером J-36667 и
зажимом J-23653-D.

7. Снимите стопорное кольцо.

РУЛЬ И КОЛОНКА 6Е-31

8. Снимите фиксатор и пружину верхнего

подшипника.

9. Снимите гнездо внутреннего кольца и

само кольцо.

10. Снимите наклонный рычаг с корпуса ко­

лонки и наклоните колонку вверх.

6Е - 32 РУЛЬ И КОЛОНКА

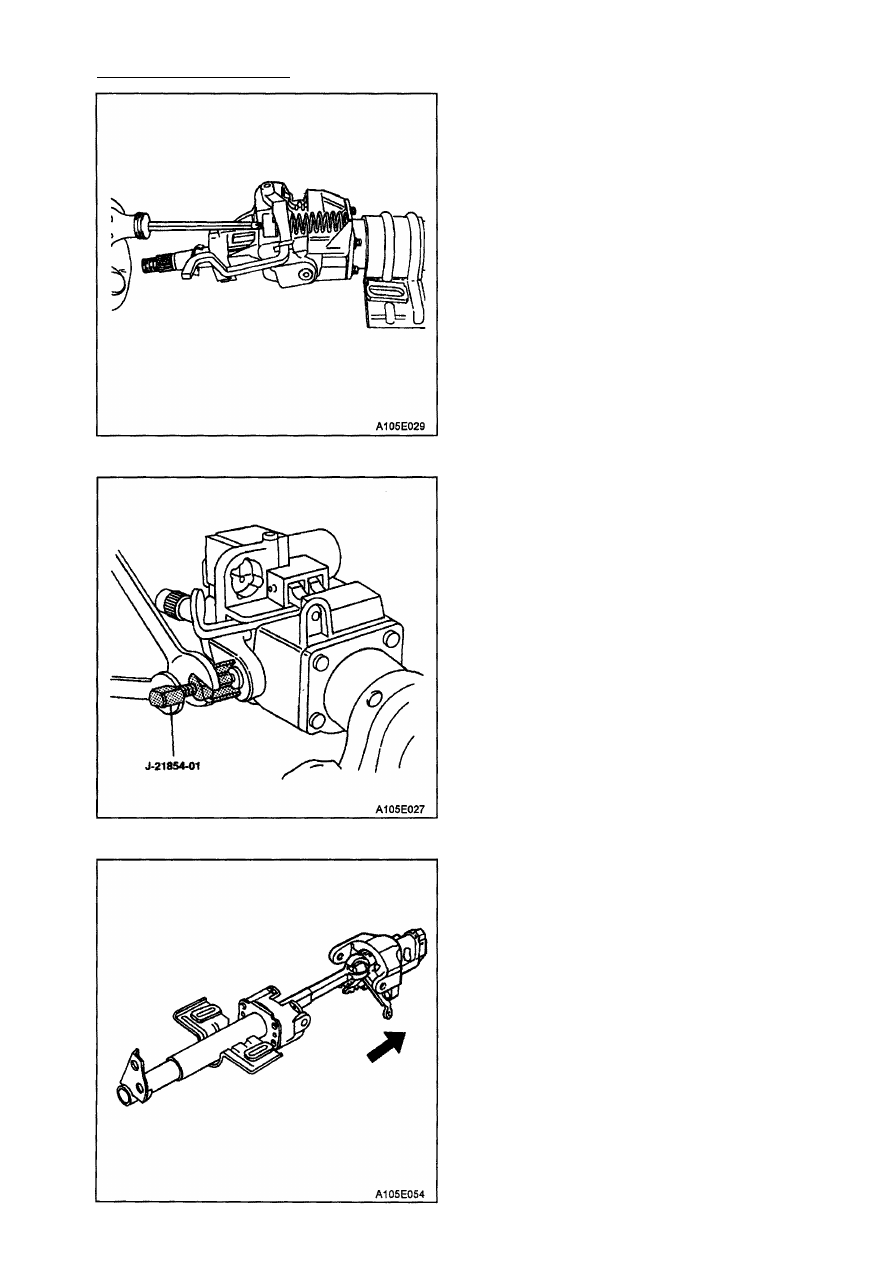

11. Вставьте отвертку в квадратное отвер­

стие на дне фиксатора пружины.
Толкните и поверните влево, чтобы
высвободить фиксатор

 (

 и пружину

наклона колеса.

12. Уберите фиксатор и пружину.

14. Поставьте блокировочный цилиндр в

положение АСС.

15. Потяните наклонный рычаг, чтобы ос­

вободить корпус колонки. Уберите
корпус колонки и вал из суппорта
корпуса.

13. Снимите оба поворотных штыря с по­

мощью съемника J-21854-01.

РУЛЬ И КОЛОНКА 6Е-33

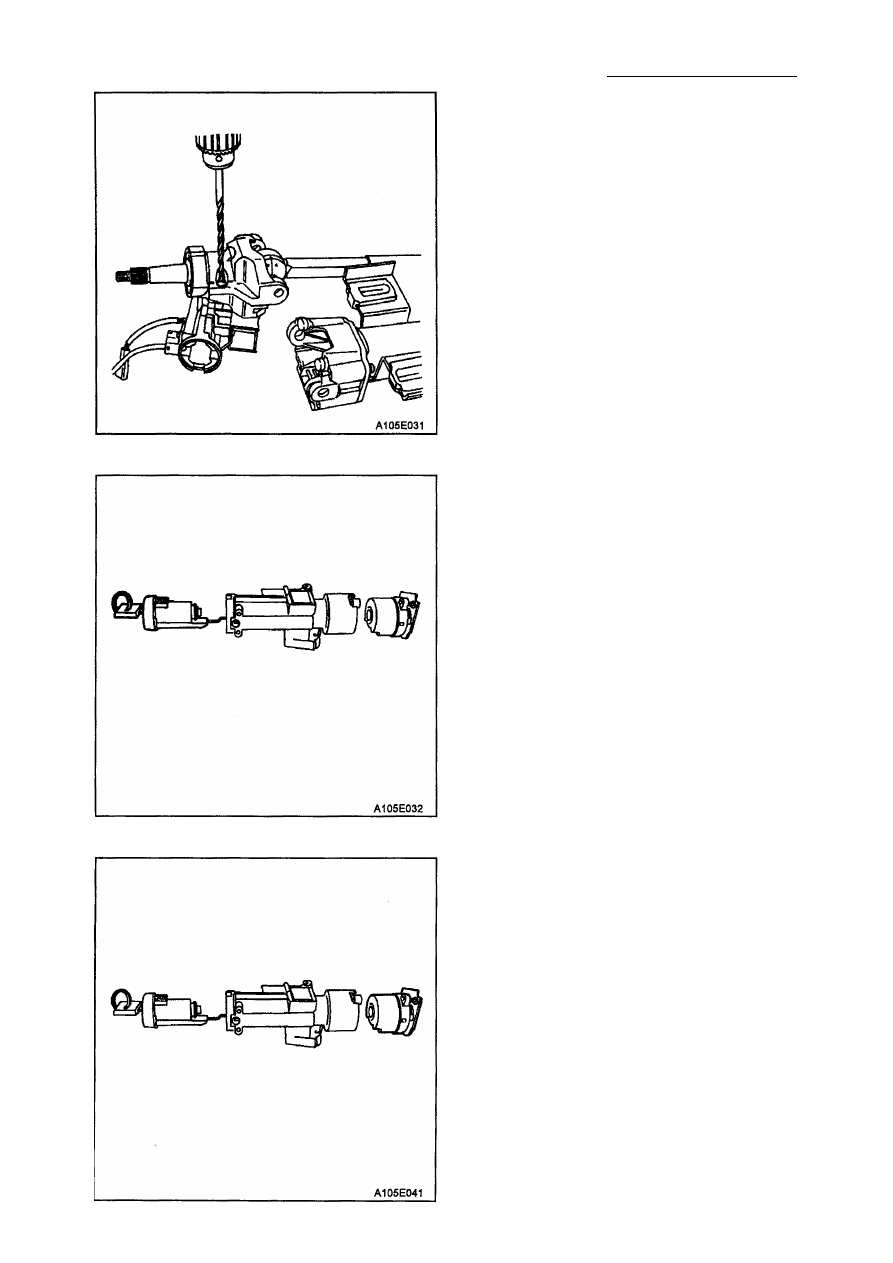

16. Снимите болты вместе с прокладками

и корпус выключателя зажигания с
корпуса колонки следующим образом:

16.1. Для сверления головок пользуй­

тесь металлическим перфора­
тором.

16.2. Срежьте головки болтов до шайб

6,5 мм сверлом.

16.3. Отделите шайбы и корпус выклю­

чателя зажигания от корпуса

рулевой колонки.

16.4. Уберите нарезные концы болтов

из корпуса выключателя зажи­
гания с помощью клещей.

Примечание: После того, как вы закон­
чили сверлить и вынули нарезные концы
болтов, тщательно очистите все детали от
металлических опилок.

17. Снимите блокировочный цилиндр с

корпуса выключателя зажигания, раз­

жав лапки цилиндра.

18. Снимите стопорные винты выключа­

теля зажигания и уберите выклю­
чатель.
