Inspection and adjustment

BRAKE SYSTEM AND COMPONENTS

ΧΦ65/75/85 series

6

5

Checking circuit 3
1.

Make sure the leak in circuit 2 is remedied
and pressurise the system again.

2.

Turn off the engine and simulate a leak in
circuit 3 for the trailer circuit (connection
point 23).

3.

The pressure in circuit 1.2 and 4 may not fall
below the specified closing pressure of
circuit 3. See "Technical data".

4.

The pressure in circuit 3 for the parking brake
circuit (connection point 25) must remain
secured by the check valve.

Checking circuit 4
1.

Make sure the leak in circuit 3 is remedied
and pressurise the system again.

2.

Turn off the engine and simulate a leak in
circuit 4.

3.

The pressure in circuit 1 and 2 may not fall
below the specified closing pressure of
circuit 4. See "Technical data".

Checking circuit 3 flow-back function
1.

Make sure the leak in circuit 4 is remedied
and pressurise the system again.

2.

Turn off the engine and simulate a leak in
circuit 1.

3.

The pressure in circuit 3 for the trailer circuit
(connection point 23) will decrease to 0 bar
when the pressure in circuit 1 has reached
the activation pressure for the flow-back
function. See "Technical data".

BRAKE SYSTEM AND COMPONENTS

2-22

©

 200423

Inspection and adjustment

5

ΧΦ65/75/85 series

6

2.15 INSPECTING THE AUTOMATIC SLACK ADJUSTER

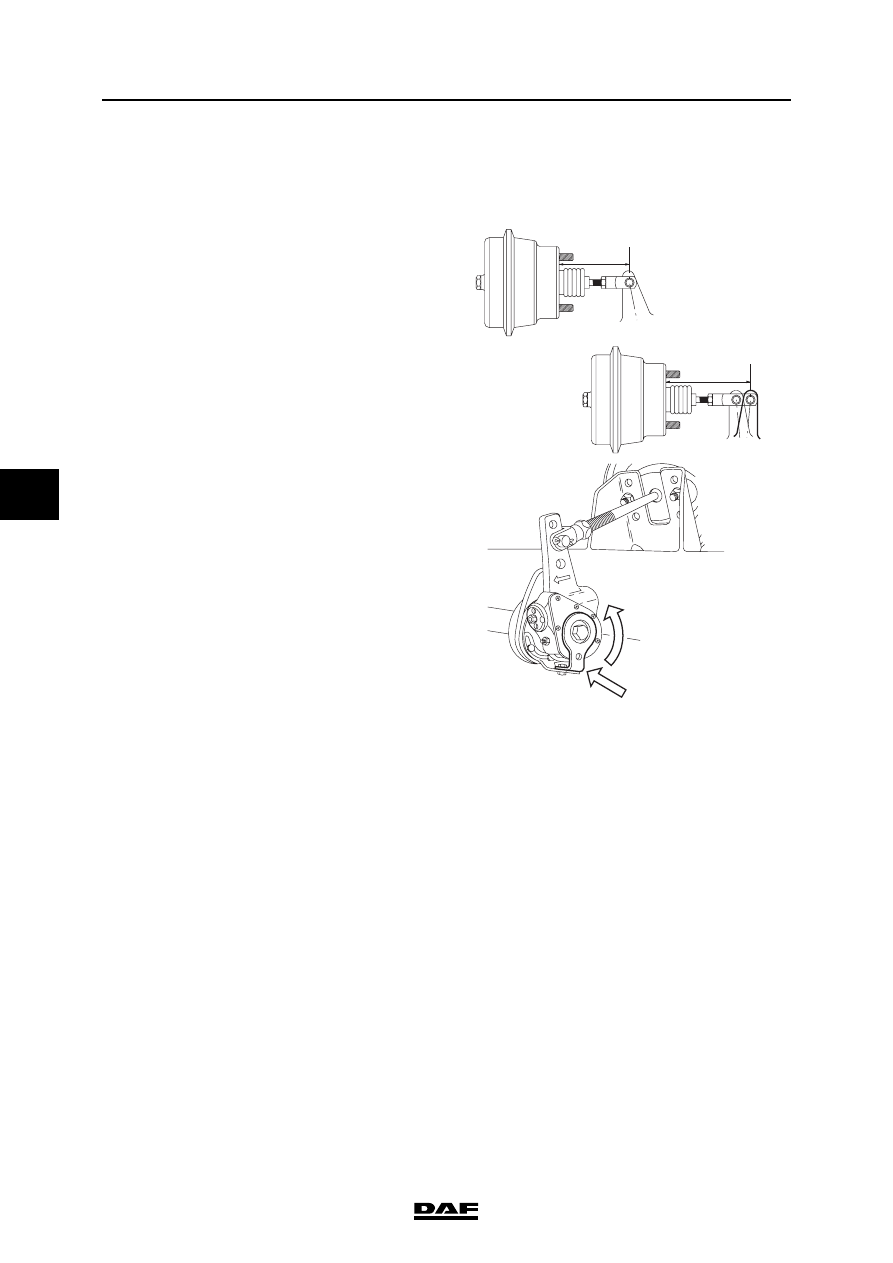

Inspection, slack adjuster travel
1.

Measure the basic setting L1.

2.

Measure the position when the brakes are
applied, L2 (minimum brake system
pressure 6 bar).

3.

Calculate the brake travel L3.
See "Technical data". If the brake travel
differs from the specified value, take the
following action:
-

Check whether the control plate (1)
is locked in respect of the fixed bracket.

-

If not, turn the control plate as far as
possible (until the internal stop is felt)
in the direction in which the slack
adjuster is moved during braking.

-

Fix the control plate in this position using
the attachment nut on the fixed bracket.

-

Check the internal slip using a torque
wrench.

Inspection, internal slip
1.

Make certain that there is sufficient pressure
in the reservoirs (6.5 bar minimum).

2.

Release the parking brake.

3.

Fit a torque wrench on the hexagonal
adjusting bolt and turn anti-clockwise.
For the permitted value, see "Technical
data".
If the specified reverse torque is not
reached, but the worm shaft already turns at
a lower value, the slack adjuster should be
replaced.

M6101

L2

L1

M6005

1

©

 200423

2-23

Inspection and adjustment

BRAKE SYSTEM AND COMPONENTS

ΧΦ65/75/85 series

6

5

Checking automatic slack adjuster for 09N044
axle
1.

Check that the free travel in the slack
adjuster lever from a position of rest to
touching the brake shoes is between 12 and
16 mm, measured level with the locking pin.
If the value differs from this, the slack
adjuster should be turned back anti-
clockwise until the correct travel is obtained.

2.

When turning back the slack adjuster check
that it makes a clicking noise.

3.

When operating the brake, check that the
adjuster is functioning properly. This can be
done by fitting a ring spanner onto the
adjusting bolt. The spanner should make a
turn when the foot brake is operated.
If it does not, the slack adjuster must be
replaced.

BRAKE SYSTEM AND COMPONENTS

2-24

©

 200423

Inspection and adjustment

5

ΧΦ65/75/85 series

6

2.16 INSPECTING THE DISC BRAKE AUTOMATIC SLACK ADJUSTER

1.

Place chocks in front of and behind the
wheels to prevent the vehicle from moving.

2.

Put the parking brake in the driving position.

3.

Remove the wheel.

4.

Remove the covering cap from the slack
adjuster.

5.

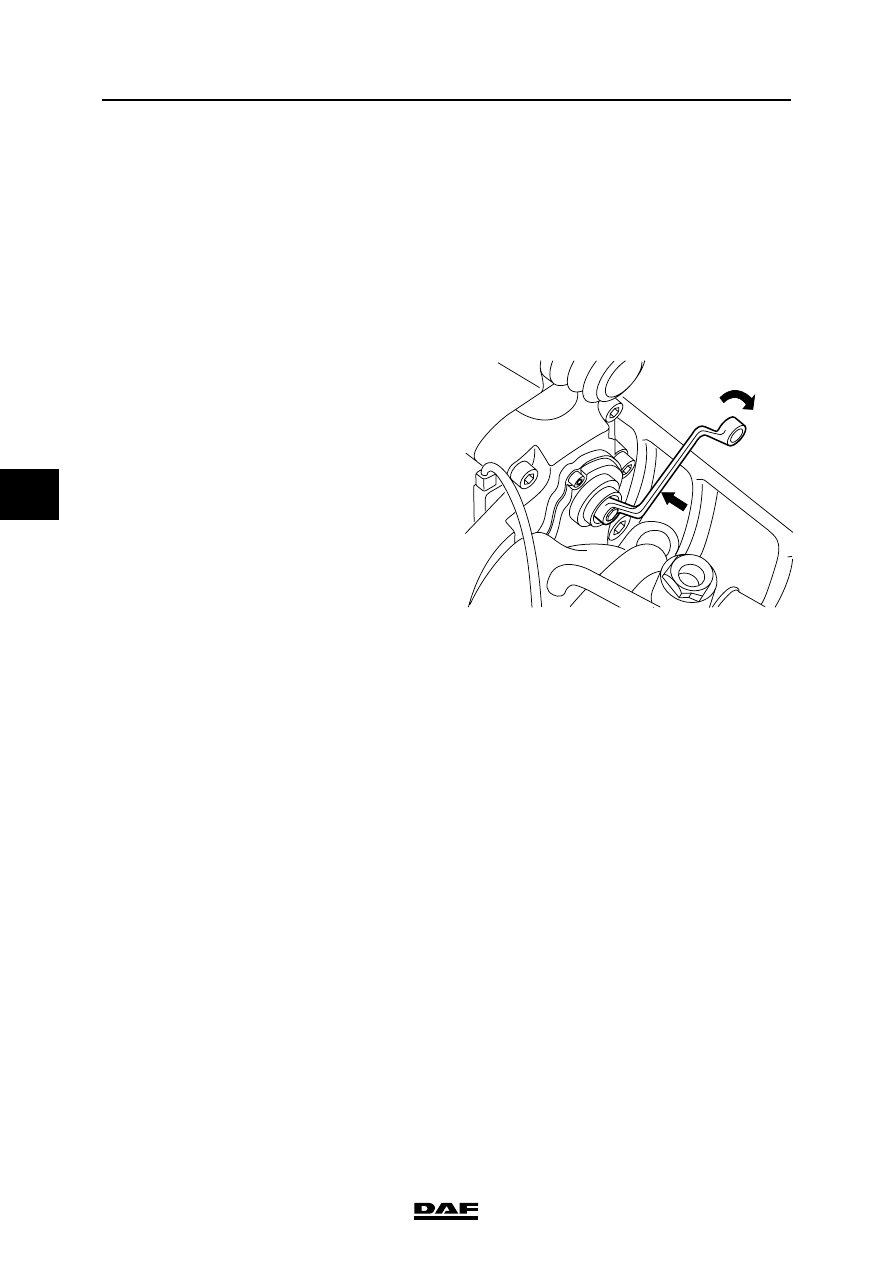

Fit a ring spanner on the adapter and turn the
hexagonal adjusting bolt together with the
adapter anti-clockwise (2 - 3 clicks).

Note:
Never turn the hexagonal adjusting bolt
without using an adapter. The adapter
is a torque safety and will break off when
the torque is too high. Without the use
of an adapter the mechanics in the brake
calliper may become damaged when
the torque is too high, so that replacement
of the brake calliper may be necessary.

6.

Leave the ring spanner on the adapter and
depress the brake pedal 5 to 10 times at an
output pressure of 2 bar.

7.

Check that the ring spanner makes a
clockwise turn every time the pedal is
depressed. The turns of the ring spanner
must decrease in line with the clearance.

8.

After the inspection, lightly grease the
sealing cap and replace it on the slack
adjuster. See "Technical data".

R600468
