CF65/75/85 series

Connection of accessories

CONNECTION OF ACCESSORIES

1-17

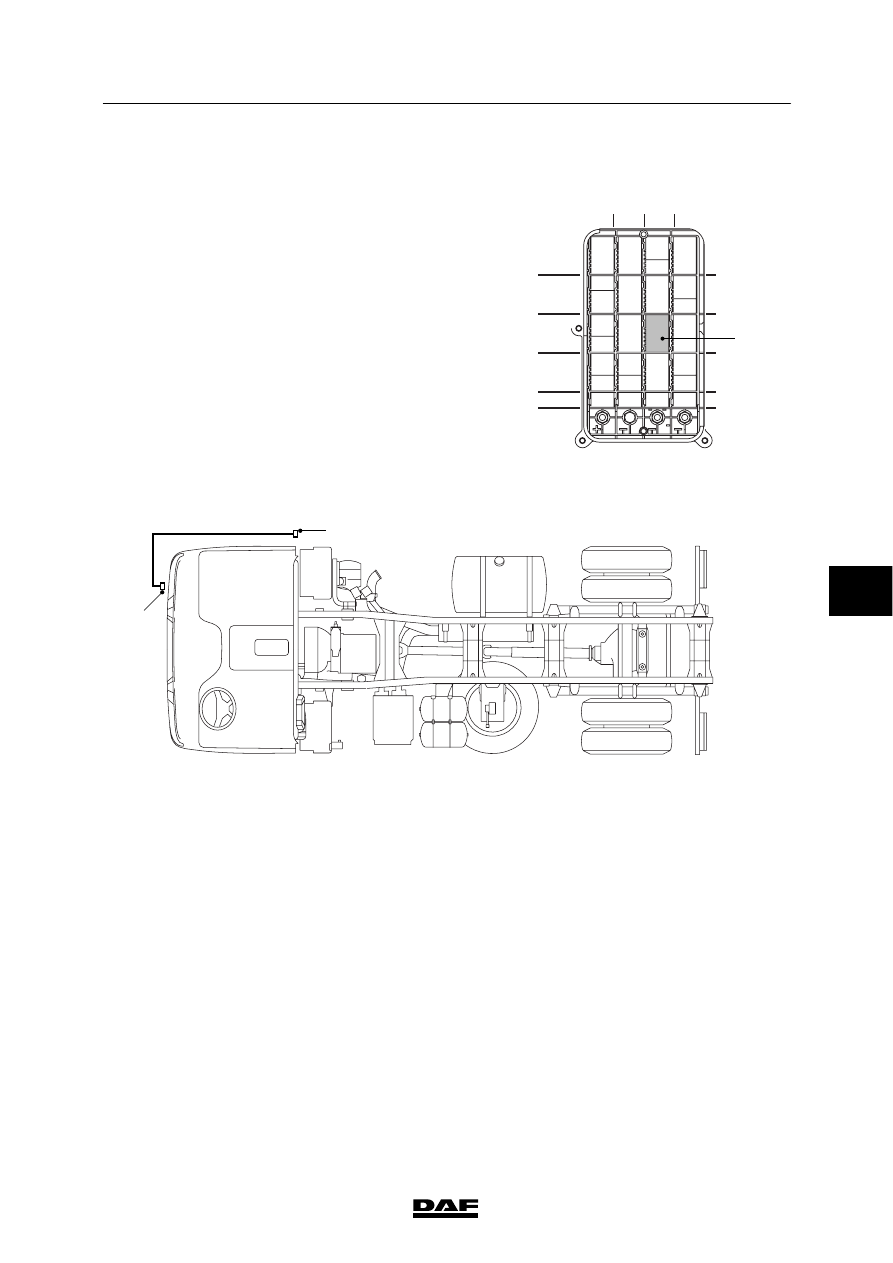

1.7 DASHBOARD LEAD-THROUGH CONNECTOR FOR CHASSIS WIRING

APPLICATION CONNECTOR

Application connector: A070. This is only fitted
on FA vehicles.

Dashboard lead-through connector 576 is
connected to a wiring harness outside the cab
for chassis wiring application connector A070.

E501034

576

1

A

B

C

D

2

3

4

5

6

7

8

9

2

3

4
5

7

8

9

10

576

A070

E501033

6

 200332

5

CONNECTION OF ACCESSORIES

Connection of accessories

CF65/75/85 series

1-18

Connector A070 is under the cab on the
co-driver’s side in SL and SH cabs or behind the
cab on the co-driver’s side in D cabs.

Pin pattern for wiring harness connector A070:

Pin no.

Wire no.

Description

1

1113

Power supply before contact

2

2102 2155

Superstructure lighting

3

4601

Stop light signal

4

4591

Reversing light signal

5

1264 3651

Alarm, power supply

6

3659

Alarm, superstructure/drawn vehicle

7

3660

Alarm, superstructure/drawn vehicle

8

M

Earth

6

 200332

5

CF65/75/85 series

Connection of accessories

CONNECTION OF ACCESSORIES

1-19

In the dashboard lead-through, the wiring
harness coming from connector A070 is
connected to the dashboard wiring harness via
connector no. 576 at location C5/6.

Pin pattern for wiring harness connector 576:

Pin no.

Wire no.

Description

1

9005

Earth

2

3651

Superstructure/drawn vehicle alarm power supply

3

4591

Reversing light signal

4

2036

Left direction signal

5

2037

Right direction signal

6

2008

Left direction signal (semi-trailer)

7

2009

Right direction signal (semi-trailer)

8

2102

Left town light

9

2103

Right town light

10

2152

Rear fog lamp signal

11

2155

Work lamp

12

4601

Stop light signal

13

3408

Differential blocking signal

14

4517

Differential blocking signal

15

4518

Differential lock (inter-axle)

16

3503

Fuel level signal

17

4935

Cab heater signal

18

4936

Cab heater signal

19

1113

Power supply before contact

20

3659

Alarm, superstructure/drawn vehicle

21

3660

Alarm, superstructure/drawn vehicle

6

 200332

5

CONNECTION OF ACCESSORIES

Connection of accessories

CF65/75/85 series

1-20

1.8 OVERVIEW OF CONNECTION POINTS IN ROOF CONSOLE

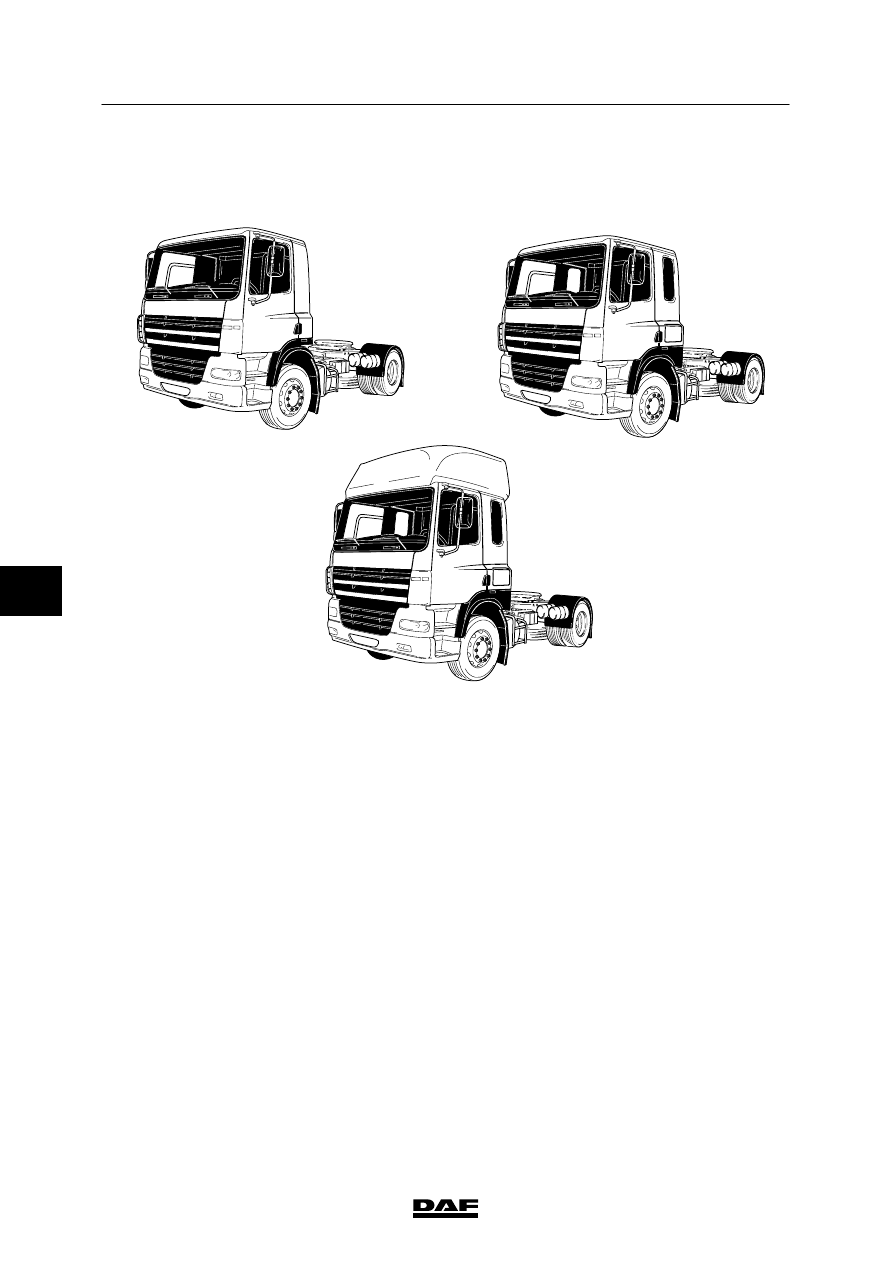

Cab versions

1

2

3

E501078

1.

D cab

2.

SL cab

3.

SH cab
