5

CF65/75/85 series

Connection of accessories

CONNECTION OF ACCESSORIES

1-13

Pin pattern for wiring harness connector 656:

Pin no.

Wire no.

Description

1

M1

Earth

2

M2

Earth

3

4

3412

Cab locking signal

5

spare 1

Radio compartment spare wire 1

6

spare 2

Radio compartment spare wire 2

7

spare 3

Radio compartment spare wire 3

8

spare 4

Radio compartment spare wire 4

9

spare 5

Radio compartment spare wire 5

10

spare 6

Radio compartment spare wire 6

11

spare 7

Heater panel spare wire 7

12

spare 8

Heater panel spare wire 8

13

spare 9

Heater panel spare wire 9

14

spare 10

Heater panel spare wire 10

15

spare 11

Heater panel spare wire 11

16

spare 12

Heater panel spare wire 12

17

3700

CAN-L (leads to dashboard lead through )

18

3701

CAN-H (leads to dashboard lead through )

19

3157

Engine running signal

20

1154

Power supply before contact

21

1258

Power supply after contact

NOTE:

The power supply before contact is
fuse-protected via fuse E142. The
power supply after contact is
fuse-protected via fuse E163. Both
25 A. The power supply to the cooler
box and connector 597 (if present) is
also via fuse E142. The power supply
to connector 597 is also via fuse
E163.

6

 200332

5

CONNECTION OF ACCESSORIES

Connection of accessories

CF65/75/85 series

1-14

Connectors 657 and 658 are under the cab on
the co-driver’s side in SL and SH cabs or behind
the cab on the co-driver’s side in D cabs.

Pin pattern for wiring harness connector 657:

Pin no.

Wire no.

Description

1

spare 1

Spare wire 1

2

spare 2

Spare wire 2

3

spare 3

Spare wire 3

4

spare 4

Spare wire 4

5

spare 5

Spare wire 5

6

spare 6

Spare wire 6

7

spare 7

Spare wire 7

8

spare 8

Spare wire 8

9

spare 9

Spare wire 9

10

spare 10

Spare wire 10

11

spare 11

Spare wire 11

12

spare 12

Spare wire 12

Pin pattern for wiring harness connector 658:

Pin no.

Wire no.

Description

1

1154

Power supply before contact

2

1258

Power supply after contact

3

3157

Engine running signal

4

3412

Cab locking signal

5

3700

CAN - L

6

3701

CAN - H

7

M

Earth

8

M

Earth

NOTE:

The power supply before contact is
fuse-protected via fuse E142. The
power supply after contact is
fuse-protected via fuse E163. Both
25 A. The power supply to the cooler
box and to connector 597 is also via
fuse E142. The power supply to
connector 597 is also via fuse E163.

6

 200332

5

CF65/75/85 series

Connection of accessories

CONNECTION OF ACCESSORIES

1-15

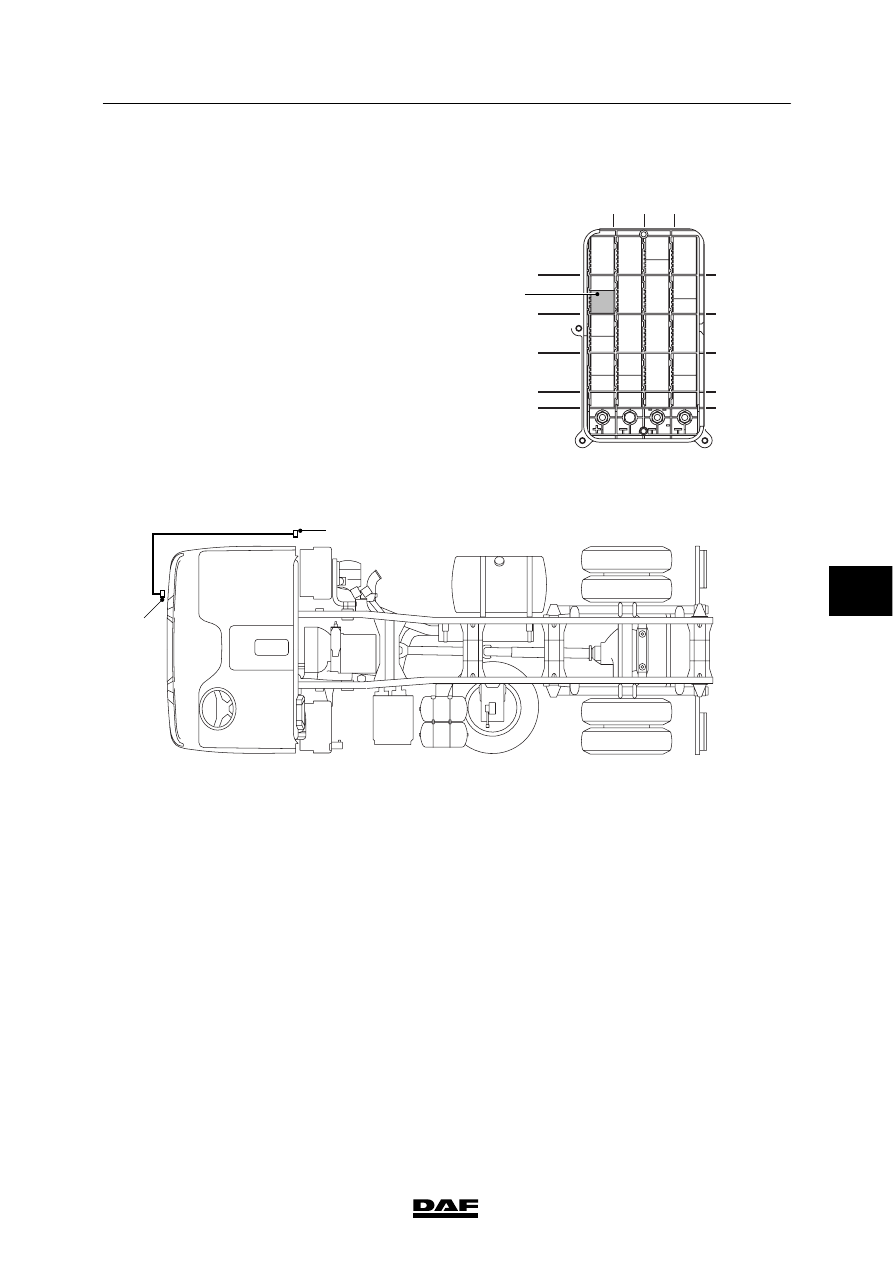

1.6 DASHBOARD LEAD-THROUGH CONNECTOR FOR ENGINE SPEED

CONTROL APPLICATION CONNECTOR

The application connector for engine speed
control is optional: (connector A068).

Dashboard lead-through connector 588 is
connected to a wiring harness outside the cab
for application connector A068.

E501032

588

1

A

B

C

D

2

3

4

5

6

7

8

9

2

3

4
5

7

8

9

10

588

A068

E501031

6

 200332

5

CONNECTION OF ACCESSORIES

Connection of accessories

CF65/75/85 series

1-16

Connector A068 is under the cab on the
co-driver’s side in SL and SH cabs or behind the
cab on the co-driver’s side in D cabs.

Pin pattern for wiring harness connector A068:

Pin no.

Wire no.

Description

1

M

Earth

2

9029

Earth

3

3003

Engine speed signal

4

3039

Vmax signal

5

3141

Signal ‘SET --’ (NOT for ECS-DC3)

6

3142

Signal ‘SET +’ (NOT for ECS-DC3)

7

3143

‘Engine speed control permitted’ signal

8

3144

Signal ‘SET +’ (NOT for ECS-DC3)

9

3145

N2 signal

10

3146

N3 signal

11

4594

PTO remote control

12

1240

Power supply after contact

In the dashboard lead-through, the wiring
harness coming from connector A068 is
connected to the dashboard wiring harness via
connector no. 588 at location A4.

Pin pattern for wiring harness connector 588:

Pin no.

Wire no.

Description

1

M

Earth

2

9029

Earth

3

3003

Engine speed signal

4

3039

Vmax signal

5

3141

Signal ‘SET --’ (NOT for ECS-DC3)

6

3142

Signal ‘SET +’ (NOT for ECS-DC3)

7

3143

‘Engine speed control permitted’ signal

8

3144

Signal ‘N1 variable’ (NOT for ECS-DC3)

9

3145

N2 signal

10

3146

N3 signal

11

4594

PTO remote control

12

1240

Power supply after contact
