CF65/75/85 series

General

COMPONENTS

1-3

1.3 SIGNAL MEASUREMENTS

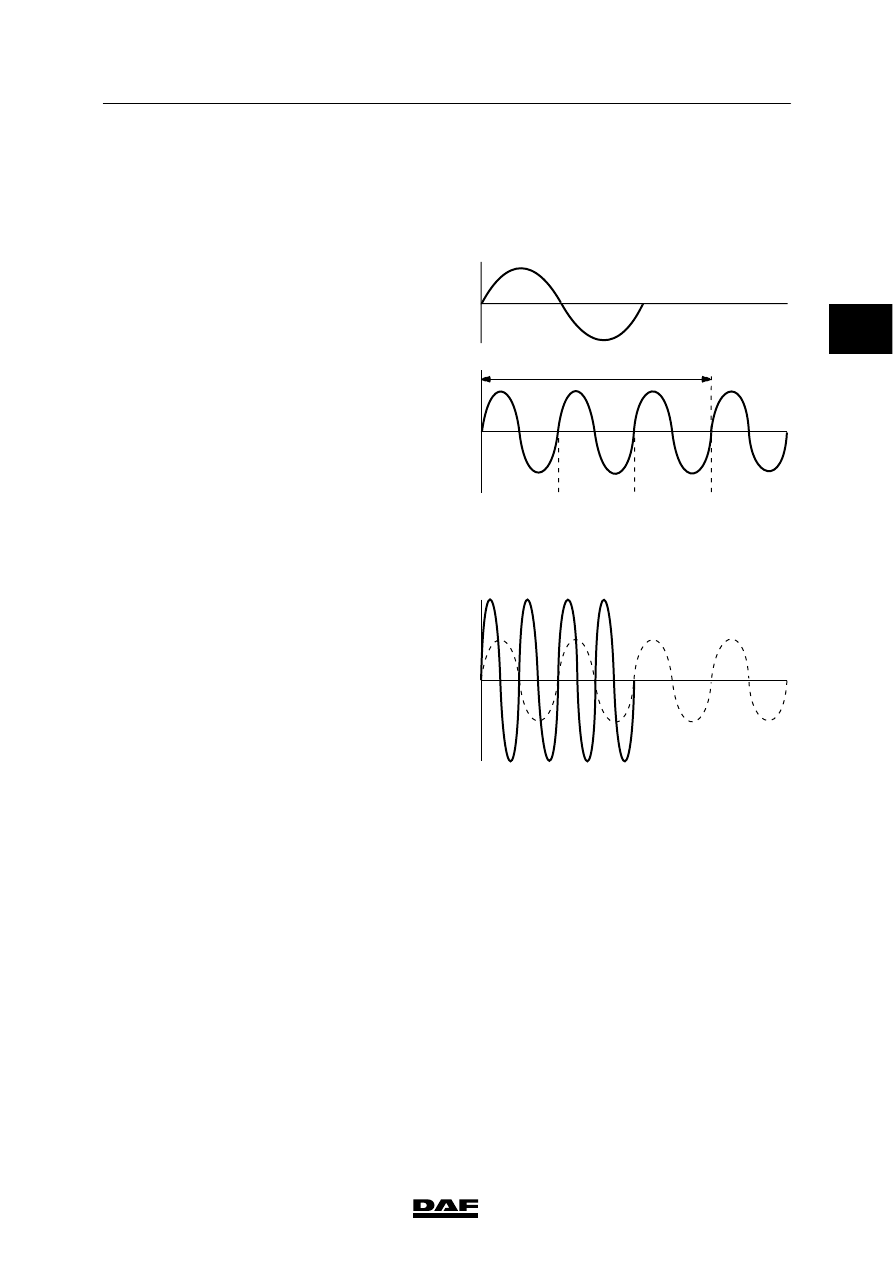

Sine--wave signal (AC voltage)
This signal changes polarity regularly in relation
to the “0” line.

Frequency
The frequency is shown in Hertz (Hz).
The number of complete sines per second is the
frequency of the signal (3 Hz in the diagram).

Voltage
If the number of sines per second increases, not
just the frequency increases but also the
voltage.

Measuring a sine wave signal
The sine wave signal can be measured in the
following ways using a multimeter:
-

Multimeter in the frequency position (Hz).
This measures the number of complete
sines per second.

-

Multimeter in the AC voltage position.
This measures the average value of the
supplied voltage.

Sine wave signals in the vehicle
-

Wheel speed sensor output signal.

-

Engine speed sensor output signal.

+

-

+

-

t

1

2

3

+

-

W 5 01 002

0

0

0

2

 0202

5

COMPONENTS

General

CF65/75/85 series

1-4

Square wave signals
Square wave signals are signals with only two
voltage levels, both of which have the same
duration in principle (t1 is equal to t2).

If there is a difference between the duration for
the two levels (t1 is not equal to t2), the signal is
also called a ”pulse train“.

Duty cycle
The duty cycle is the ratio between the two
voltage levels, expressed as a percentage.

A

x 100%

B

The voltage level ratio of a “pulse train” may
change (for example, when the vehicle speed
increases).
If the number of pulses per unit of time
increases, the duty cycle reading will rise.

Voltage
An increase in the number of pulses per unit of
time will not only lead to a higher duty cycle ratio
but also to a higher mean voltage.

+

0

t

2

t

1

t

2

0

+

A

B

0

+

t

1

0

+

A

B

W 5 01 001

2

 0202

5

CF65/75/85 series

General

COMPONENTS

1-5

Measuring a square wave signal
The square wave signal can be measured in the
following ways using a multimeter:
-

Multimeter in the duty cycle position (%).
This measures the voltage level ratio.

-

Multimeter in the DC voltage position.
This measures the average value of the
supplied voltage.

Square wave signals in the vehicle
-

Speed sensor output signal

-

Vehicle speed signal to electronic units
