DAF CF65, CF75, CF85 Series . Manual - part 670

5

CF65/75/85 series

Fault finding

DIAGNOSTICS

3-1

3. FAULT FINDING

The following test equipment and tools can be
used to trace faults.
1.

The best instrument for this is a digital
multimeter. This instrument can be used to
measure voltages, currents and resistances
avoiding reading errors, and it can be used
to trace virtually any faults.

2.

Many, but not all, faults are easily traced by
means of warning lamps. Failures caused
by poor earthing cannot normally be
detected by a warning lamp or buzzer.

The most frequently occurring faults are:
a.

short circuit

b.

open circuits

c.

earthing problems (poor earthing due to
corrosion).

1

 200315

5

DIAGNOSTICS

Fault finding

CF65/75/85 series

3-2

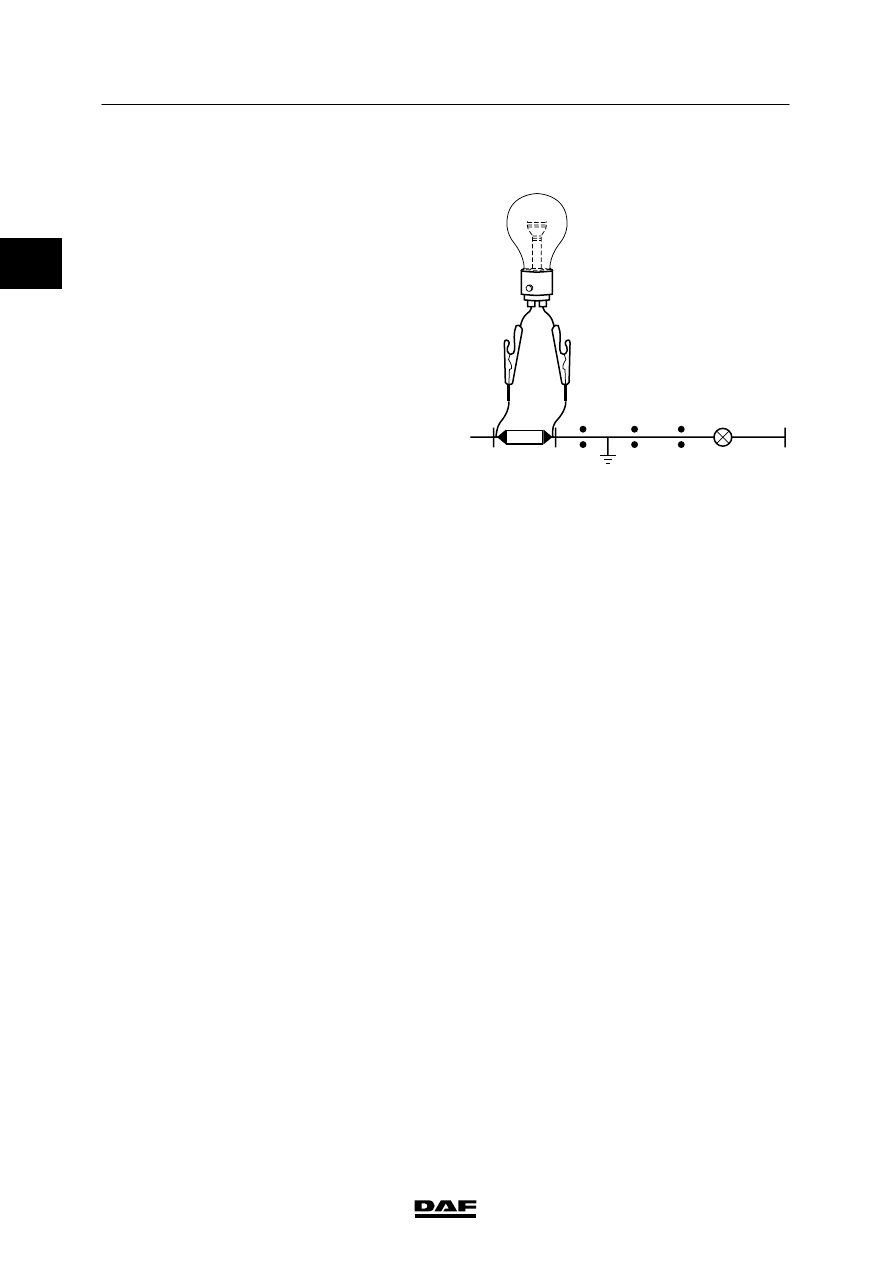

3.1 SHORT CIRCUITS

A short circuit is caused by a positive wire
shorting to earth somewhere. In most cases this
will cause a fuse to blow.
To remedy this failure, use a test lamp of
approximately 70 W. First check the diagram to
see which consumers are connected to the fuse
in question, and then switch them all off.
Remove the fuse and connect the test lamp in
its place. Now switch each of the consumers on
and off one by one. If the lamp comes on very
brightly when a consumer is switched on, the
fault is almost certainly in the wiring of that
consumer. Now check the diagram to see via
which connectors the consumer is connected.
Now disconnect the first wiring connection (as
seen from the fuse).
If the lamp is still bright, the fault is between the
fuse and this wiring connection.

If, however, the lamp goes out, the fault is
somewhere further on in the wiring.
Now reconnect the connectors and disconnect
the next wiring connection. If the lamp is still
bright, the failure is between these two wiring
connections.
However, if the lamp goes out again, the
fault-finding procedure must be continued.
The faulty wiring section can be found in this
way.

W 5 03 013

1

 200315

5

CF65/75/85 series

Fault finding

DIAGNOSTICS

3-3

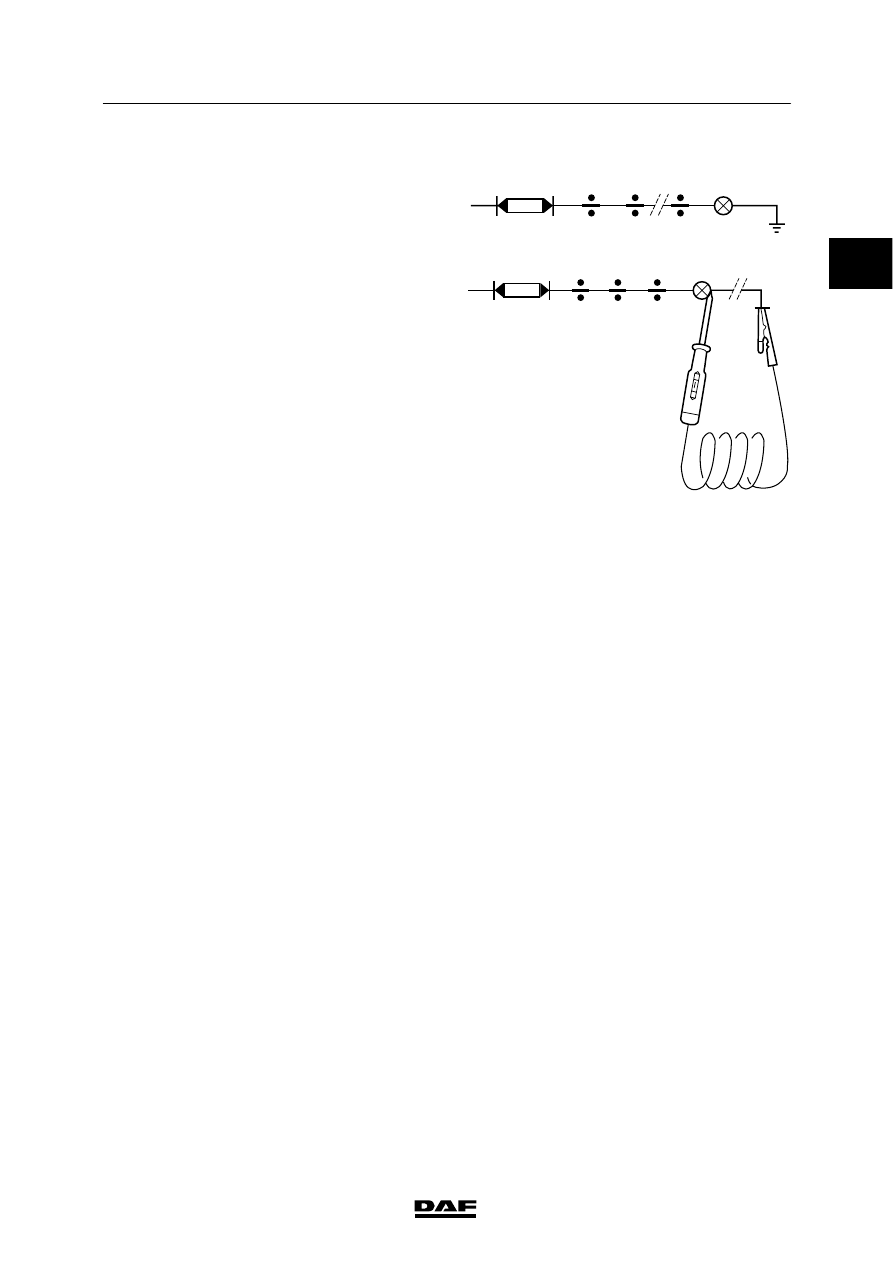

3.2 OPEN CIRCUIT

Suppose a consumer is not functioning. The
fault may be in the consumer itself, or there may
be an open circuit in the wiring.
First switch on the consumer. Then check the
consumer for voltage using a test lamp. If no
voltage is found, first check whether the fuse is
still intact.
If there is voltage at the fuse, check the wiring
from the fuse to the consumer. This means
every wiring connection must be checked.
Stop at the first wiring connection that has no
voltage. The open circuit will be between this
connection and the previous one.
However, if there was a voltage at the consumer,
there may still be an open circuit in the negative
(earth) wiring. Check this using a test lamp.
Ensure that the relevant circuit is switched on.
Connect one end of the test lamp to earth and
the other end to the earth connection of the
component to be checked.
If the test lamp starts burning, the earth
connection of the component is interrupted. If
the test lamp does notlight up, the earth
connection will in many cases be in good
condition.
If both the positive and negative connections are
in good order, the consumer in question must be
replaced.

W 5 03 015

W 5 03 016

1

 200315

5

DIAGNOSTICS

Fault finding

CF65/75/85 series

3-4

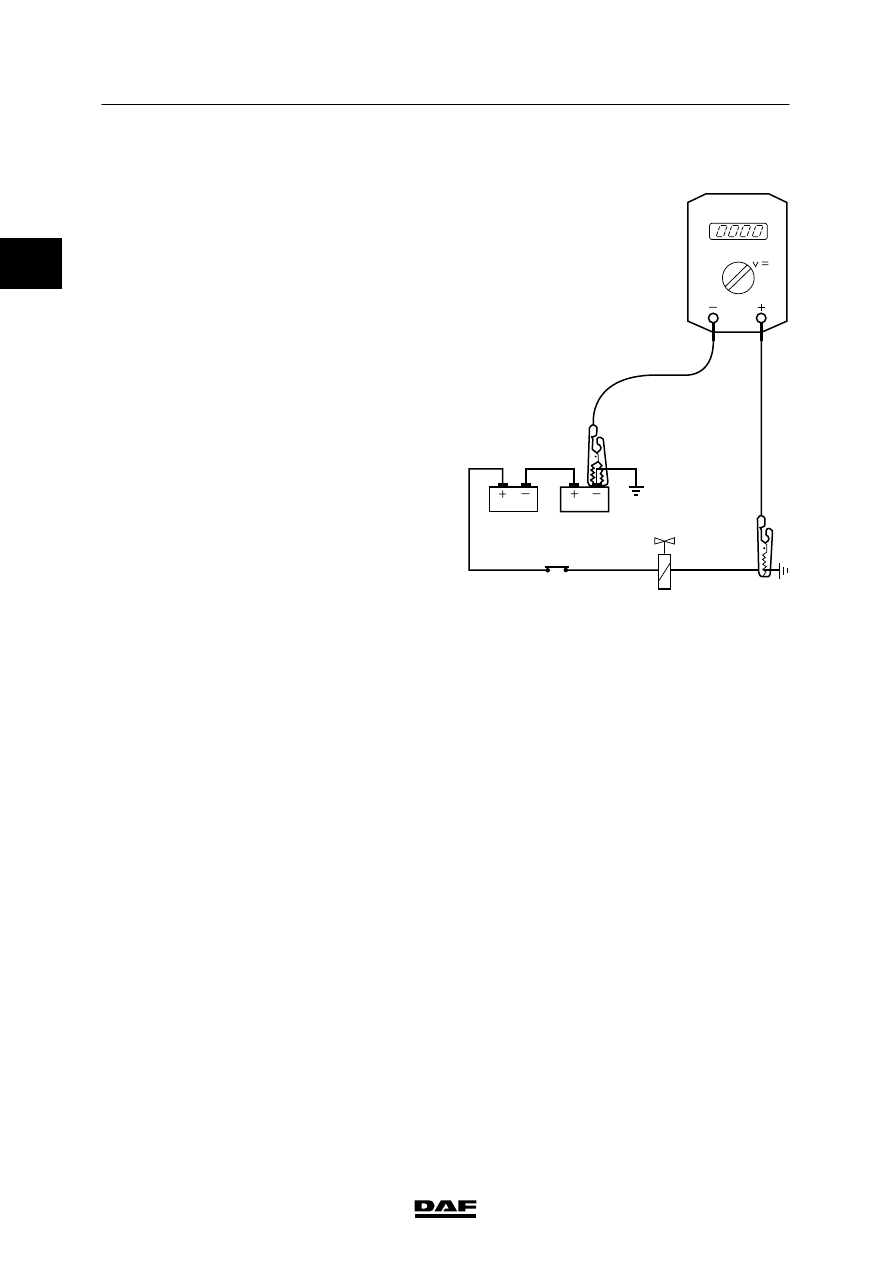

3.3 EARTHING PROBLEMS

Earthing problems are mainly caused by
corrosion between the contact surfaces of
electrical connections.
Earthing problems can only be detected using a
multimeter (preferably digital). A digital tester is
preferable because usually only a few volts will
be measured and an analogue meter is
generally not precise enough for this purpose.
To find out whether a specific earthing point has
a good earth connection, use a voltmeter to
measure the voltage between the negative
battery pole and this earthing point.
Switch on as many consumers as possible.
If there is a correct earth connection, no voltage
should be found.
In practice, however, a loss of approx. 0.5 volts
will often be measured.
If the reading is higher, the earth connection
must be checked carefully.
In this way, the earth connections of all
consumers can be checked and measured.

W 5 03 014

1

 200315
