Cleaning

CE ENGINE INLET/EXHAUST SYSTEM

ΧΦ65/75/85 series

4

3

5. CLEANING

5.1 CLEANING THE EXTERIOR OF RADIATOR/AIR COOLER

Inhalation of dust may have serious
consequences for your health. Take
the necessary precautions, such as
wearing goggles and a face mask.

Cleaning wire mesh
1.

Remove the lower grille.

2.

Remove the wire mesh.

3.

Clean the wire mesh.

Cleaning, radiator/air cooler
With the aid of a simple tool, the radiator and the
air cooler can be blow-cleaned.
This tool can be made in your own workshop. It
cannot be ordered from DAF.

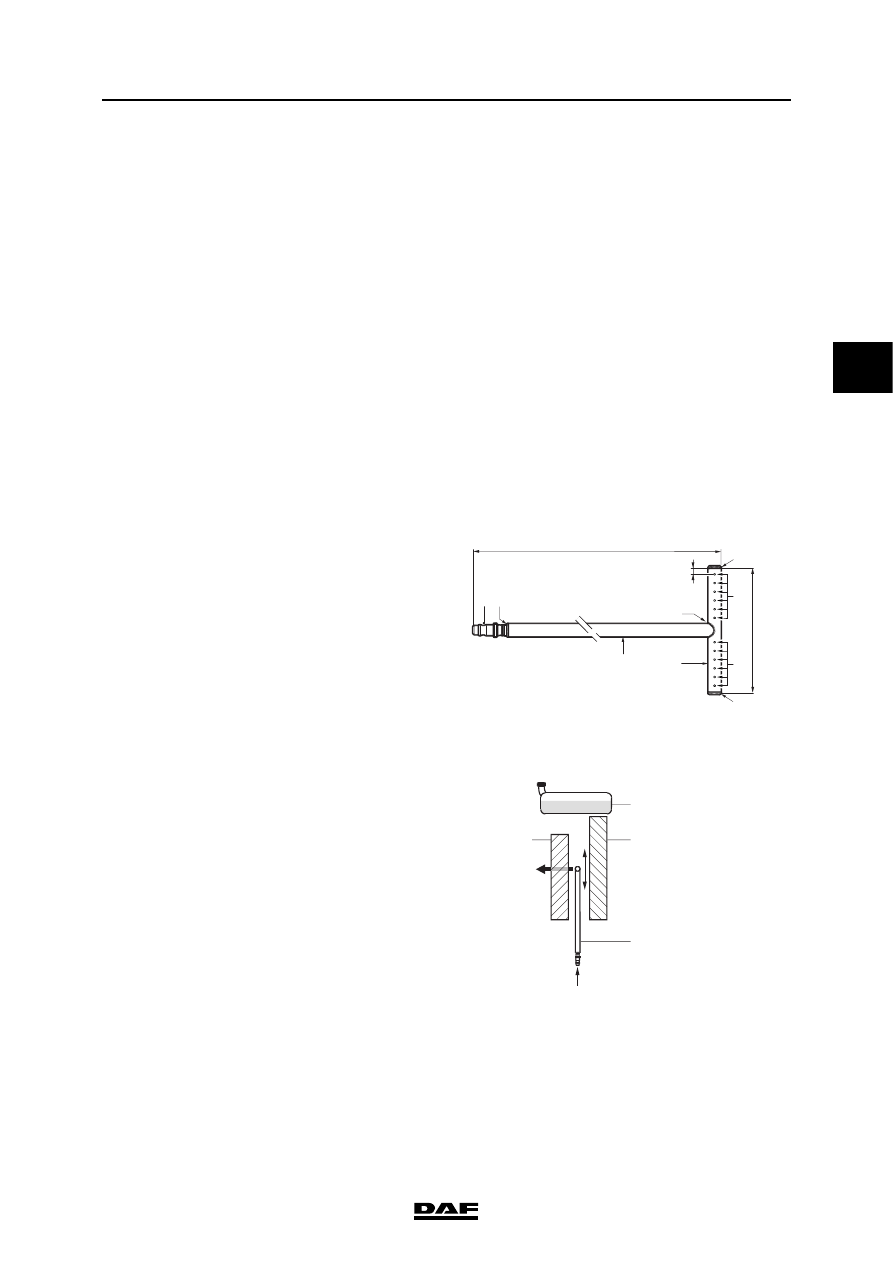

Key to drawing:

1.

Solder up

2.

Solder

3.

Quick-release coupling for air hose

4.

Steel pipe, ø 10 mm

5.

6 x ø 1.5 mm between holes, with a centre-
to-centre distance between the holes of 7
mm, drilled on one side

Note:
Make sure that the air cooler and radiator
element are not damaged when positioning the
radiator cleaner.

1.

From below, insert the radiator cleaner (4)
between the air cooler (1) and the
radiator (2), with the air holes facing the
air cooler (1).

2.

Apply air pressure to the radiator cleaner (4)
and continue blow-cleaning the air cooler (1)
until no more dirt comes out.

}

100mm

5mm

2

1150mm

2

4

3

5

5

4

1

1

M2108

1

2

3

4

M2109

P

CE ENGINE INLET/EXHAUST SYSTEM

5-2

©

 200416

Cleaning

3

ΧΦ65/75/85 series

4

3.

Turn the radiator cleaner over, turning the
holes towards the radiator (2), and blow-
clean the radiator (2).

4.

Fit the wire mesh.

5.

Install the lower grille.

1

2

3

4

M2110
