3

CF65/75/85 series

Inspection and adjustment

AS TRONIC GEARBOX

3-1

3. INSPECTION AND ADJUSTMENT

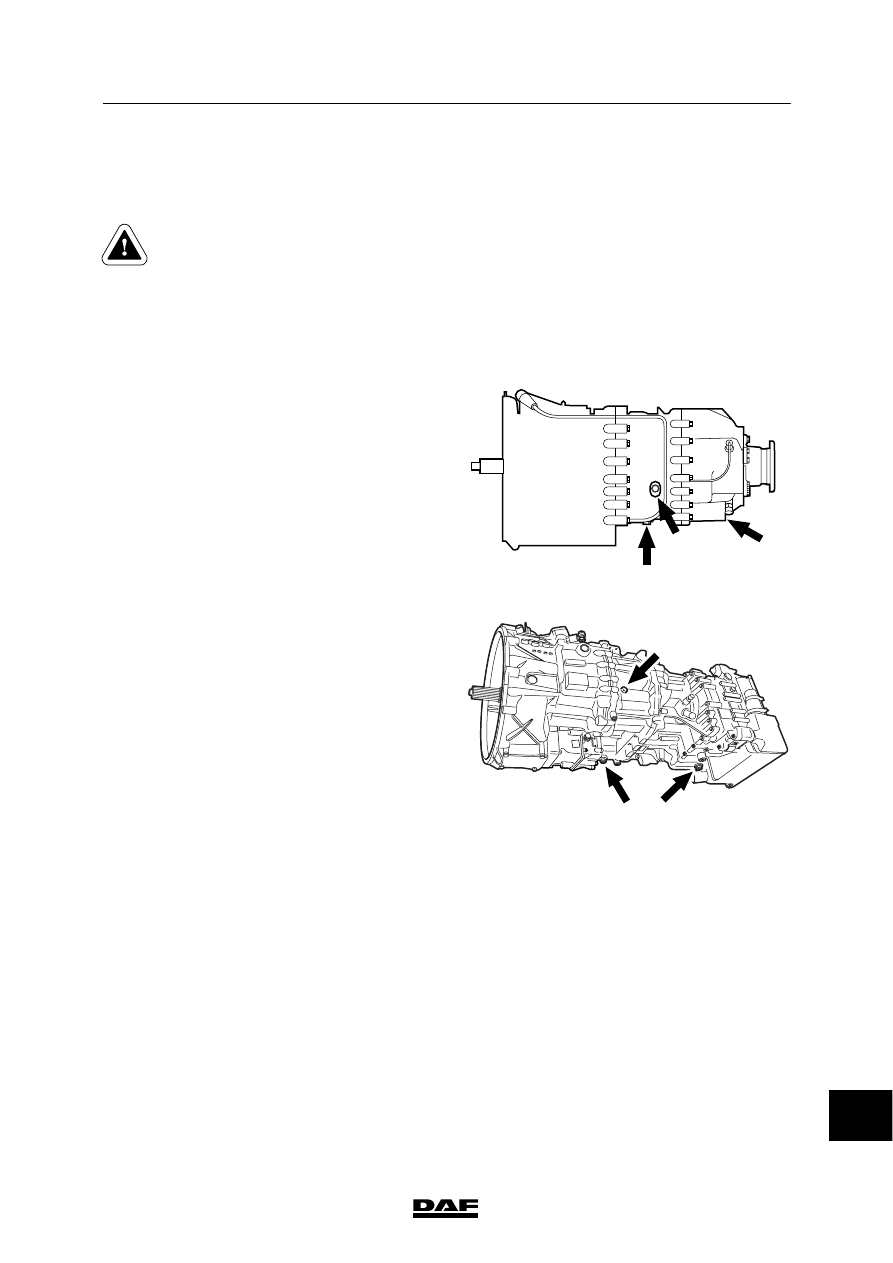

3.1 INSPECTION AND ADJUSTMENT, GEARBOX OIL LEVEL

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

AS Tronic gearbox
1.

Position the vehicle on a level surface.

2.

Wait for some minutes to allow the oil to
flow back.

Note:
The oil level must reach the rim of the level
check/filler opening (A).

3.

Remove the level check plug (A) and check
the oil level.

4.

After checking the oil level, tighten the level
check plug (A) to the specified torque. See
“Technical data”.

B

A

C

G000243

AS Tronic gearbox with integrated retarder
1.

Place the vehicle on a level surface. Apply
the brakes without activating the retarder.

2.

Wait for some minutes to allow the oil to
flow back.

Note:
The oil level must reach the rim of the level
check/filler opening (A).

3.

Remove the level check plug (A) and check
the oil level.

4.

After checking the oil level, tighten the level
check plug (A) to the specified torque. See
“Technical data”.

A

B C

G000250

14

ᓻ 200337

3

AS TRONIC GEARBOX

Inspection and adjustment

CF65/75/85 series

3-2

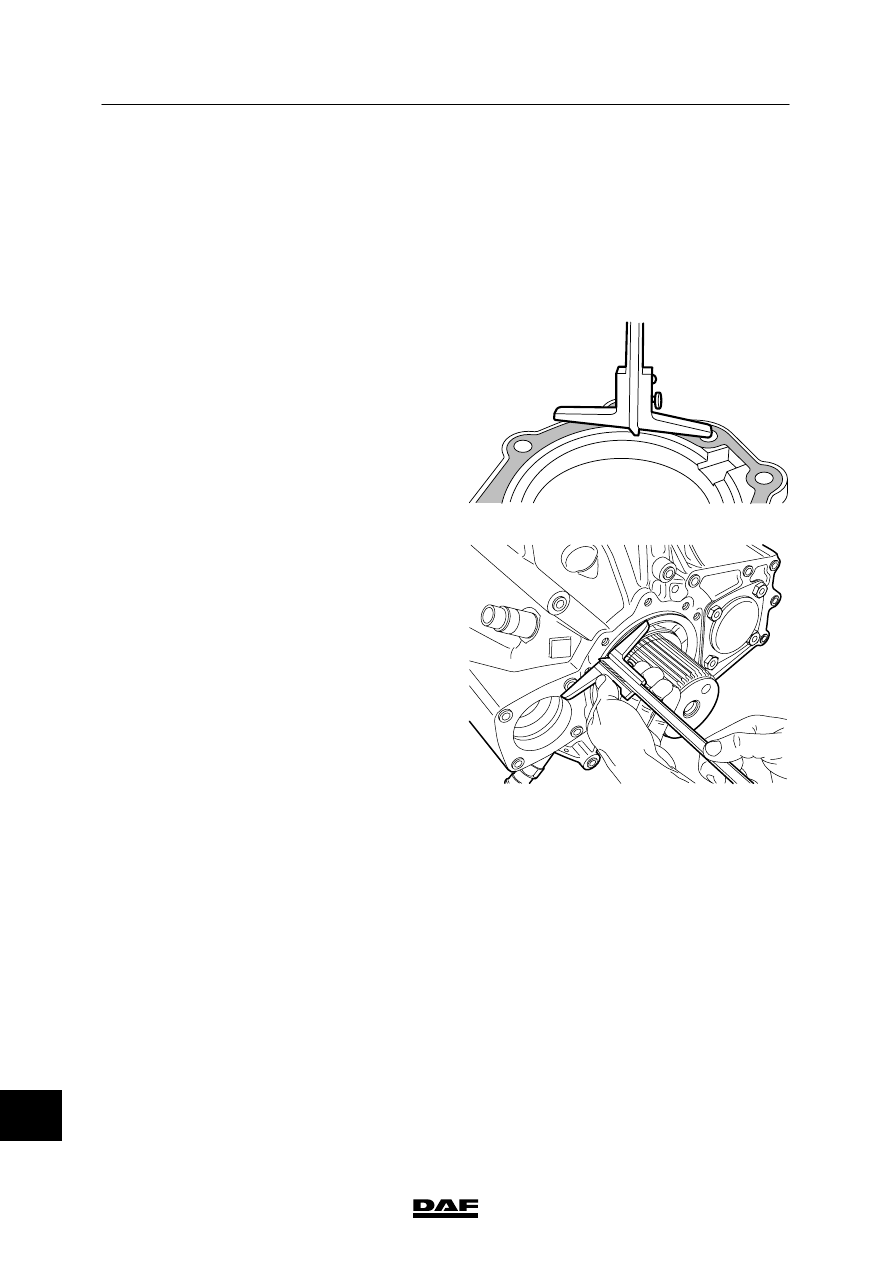

3.2 INSPECTION AND ADJUSTMENT, GEARBOX OUTPUT SHAFT BEARING

AXIAL PLAY

1.

Remove the drive flange.

2.

Remove the rear gearbox bearing cover.

3.

Clean the sealing surfaces of the bearing
cover and the gearbox.

4.

Use a depth gauge to determine the depth
of the bearing cover recess, distance A.

A

V300227

5.

Use a depth gauge to determine the height
the ball bearing protrudes above the
gearbox housing, distance B.

6.

Calculate the axial play. The axial play
equals distance A - distance B.

7.

Compare the calculated value with the
maximum allowable axial play. See
“Technical data”.

8.

If necessary, adjust the axial play by means
of another adjusting ring.

0

  1

  2

  3

  4

  5

  6

  7

  8

  9

  1

0

5



  6



  7



  8



  9



  1

0



  1

1



  1

2



13



14



  1

5

V300668

14

ᓻ 200337

3

CF65/75/85 series

Removal and installation

AS TRONIC GEARBOX

4-1

4. REMOVAL AND INSTALLATION

4.1 REMOVAL AND INSTALLATION, GEARBOX ASSEMBLY WITH OR WITHOUT

INTEGRATED RETARDER

Removing the gearbox assembly
1.

Disconnect the earth lead from the battery
terminal.

2.

Disconnect the prop shaft from the gearbox
flange and hang it on the chassis.

3.

Bleed the air reservoir for the AS Tronic
(circuit 4) and remove the air reservoir.

4.

Remove the clutch unit.

5.

Remove the gearbox modulator connector
at the right-hand side.

6.

Remove the complete wiring harness
conduit on the right-hand side of the
gearbox and hang it on the chassis.

7.

Remove the air pipe from the pressure
regulator on the side of the gearbox.

8.

If necessary, remove the section of the
exhaust pipe underneath the gearbox.

9.

Place a jack underneath the gearbox and
remove the gearbox attachment bolts
around the clutch housing.

Note:
When the gearbox is removed from the
engine, the thrust bearing remains in the
clutch release assembly.

10. Use the jack to pull the gearbox away from

the engine and remove it.

14

ᓻ 200337

3

AS TRONIC GEARBOX

Removal and installation

CF65/75/85 series

4-2

Installing the gearbox
1.

Install the thrust bearing over the gearbox
front cover and check whether the retainer
clip in the clutch release assembly is
closed.

Note:
Carefully rotate the input shaft using
extended pliers while fitting the gearbox, so
that the input shaft can slide into the clutch
plate upon assembly.

2.

Use the jack to move the gearbox towards
the engine and install the attachment bolts
around the gearbox.

3.

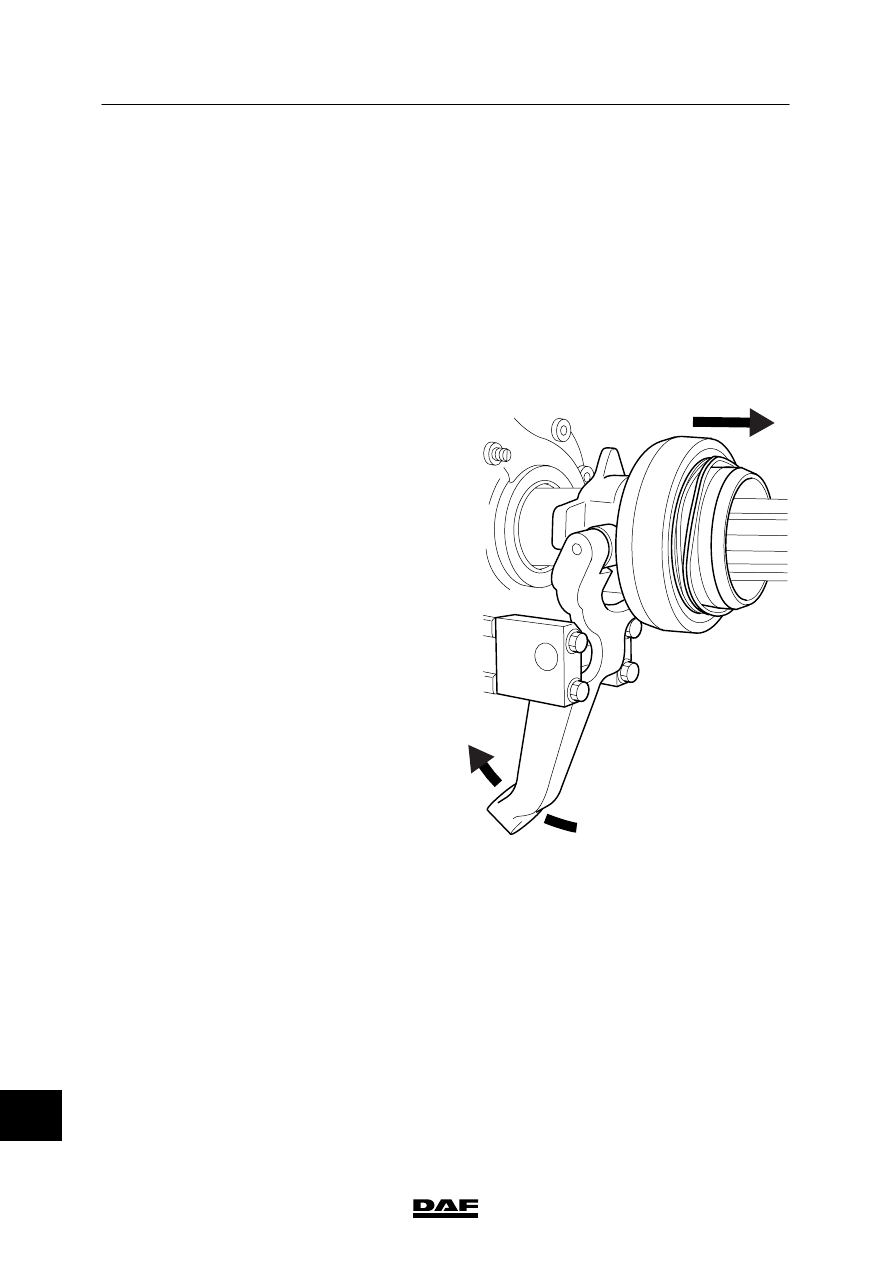

Using the clutch lever, press the thrust
bearing into the clutch release assembly.
The clutch lever can no longer be moved by
hand when the thrust bearing is fitted
correctly in the clutch release assembly.

4.

Fit the clutch unit.

5.

If the exhaust pipe was removed, reinstall it.

6.

Fit the cable conduit on the right-hand side
of the gearbox.

7.

Connect the connector of the gearbox
wiring harness on the vehicle side.

8.

Install the air reservoir for AS Tronic.

9.

Connect the air pipes of the pressure
regulator on the side of the gearbox.

10. Attach the prop shaft.

11. Reconnect the earth lead to the battery

terminal.

12. If a gearbox of a different type or with a

different reduction is mounted, this should
be reported.

V300442
