Draining and filling

ZF INTARDER

6-1

6. DRAINING AND FILLING

6.1 DRAINING AND FILLING, GEARBOX/INTARDER

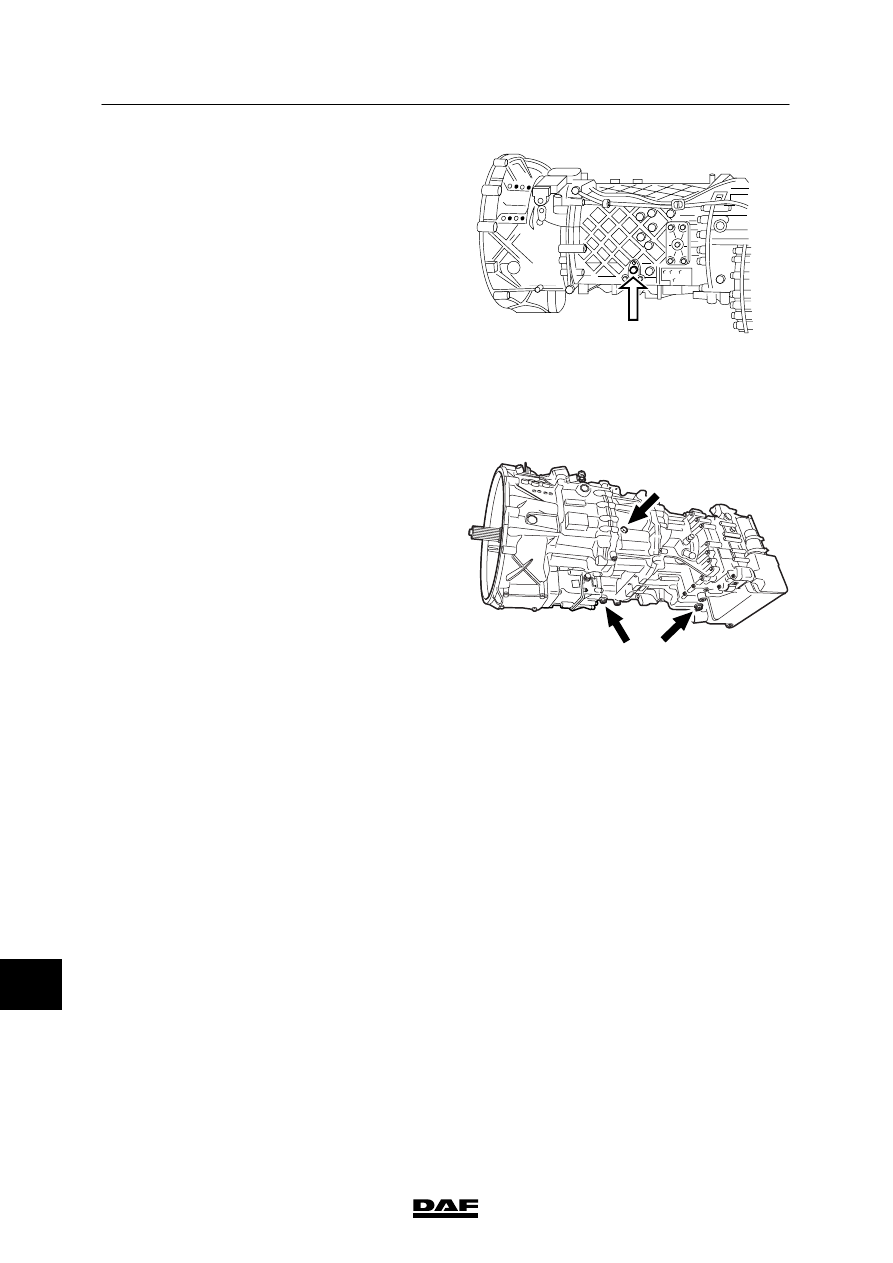

Draining the gearbox

ZF 8/9/16S-109
1.

Before draining take a short test drive. Do
not activate the intarder during the test
drive.

2.

Place the vehicle on a level surface.

3.

Drain the gearbox at operating temperature
via drain plugs 1 and 2.

4.

Replace the oil filter (3). See “Removal and
installation”.

Filling, gearbox (oil change)

ZF 8/9/16S-109
1.

Clean the drain plugs and tighten them to
the specified torque. See “Technical data”.

2.

Fill the oil through the level check/filler
opening (4) until the oil reaches the rim of
the filler opening (4).

3.

After filling take a short test drive. Do not
activate the intarder during the test drive.

4.

After the test drive, check the oil level. The
oil level must reach the rim of the level
check/filler opening (4).

5.

Tighten the level check/filler plug to the
specified torque. See “Technical data”.

V300263

3

1

V300262

4

2

5

12

ᓻ 200337

3

ZF INTARDER

Draining and filling

CF65/75/85 series

6-2

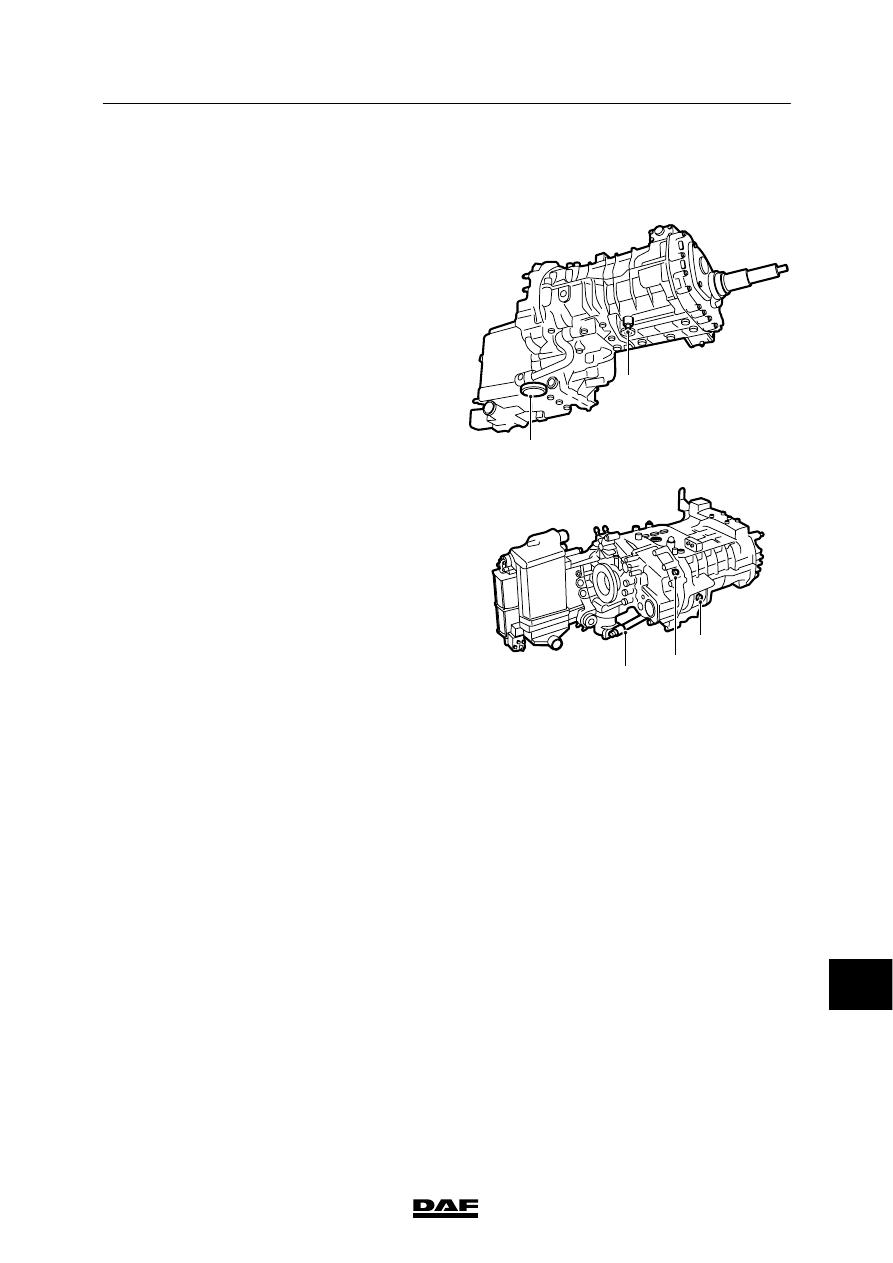

Filling, gearbox (after repair or with a new
gearbox)

ZF 8/9/16S-109
1.

Place the vehicle on a level surface.

2.

Fill the oil through the filler openings (5)
until the oil reaches the rim of the level
check/filler opening (4).

3.

After filling take a short test drive. The
intarder must be briefly fully activated at
the beginning of the test drive.

4.

After the test drive, check the oil level. The
oil level must reach the rim of the level
check/filler opening (4).

5.

Tighten the filler plug (5) and the level
check plug (4) to the specified torque. See
“Technical data”.

V300263

3

1

V300262

4

2

5

12

ᓻ 200337

3

CF65/75/85 series

Draining and filling

ZF INTARDER

6-3

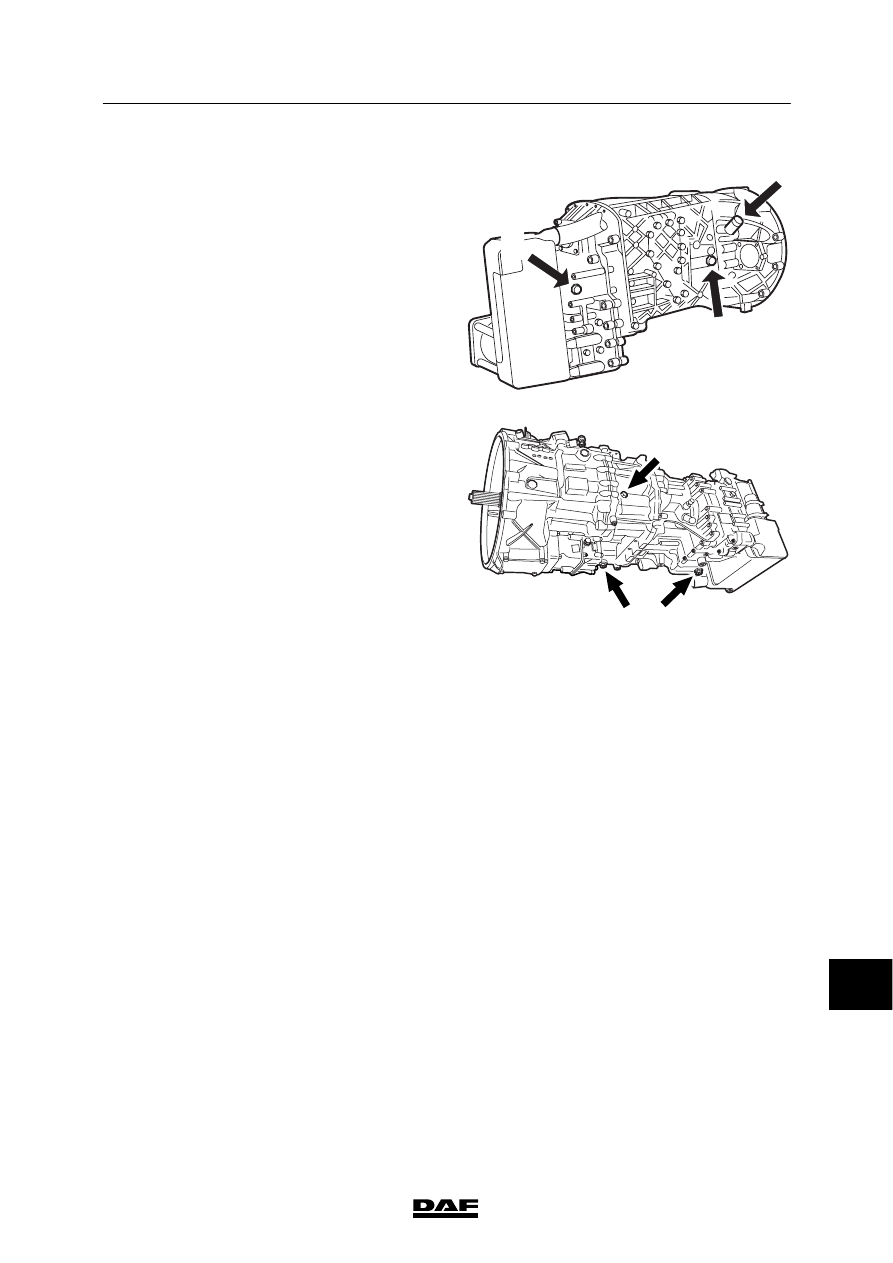

Draining the gearbox

ZF 16S-151/181/221
1.

Before draining take a short test drive. Do
not activate the intarder during the test
drive.

2.

Place the vehicle on a level surface.

3.

Drain the gearbox at operating temperature
using plugs B, C and D.

4.

Replace the oil filter. See “Removal and
installation”.

B

C

V300186

D

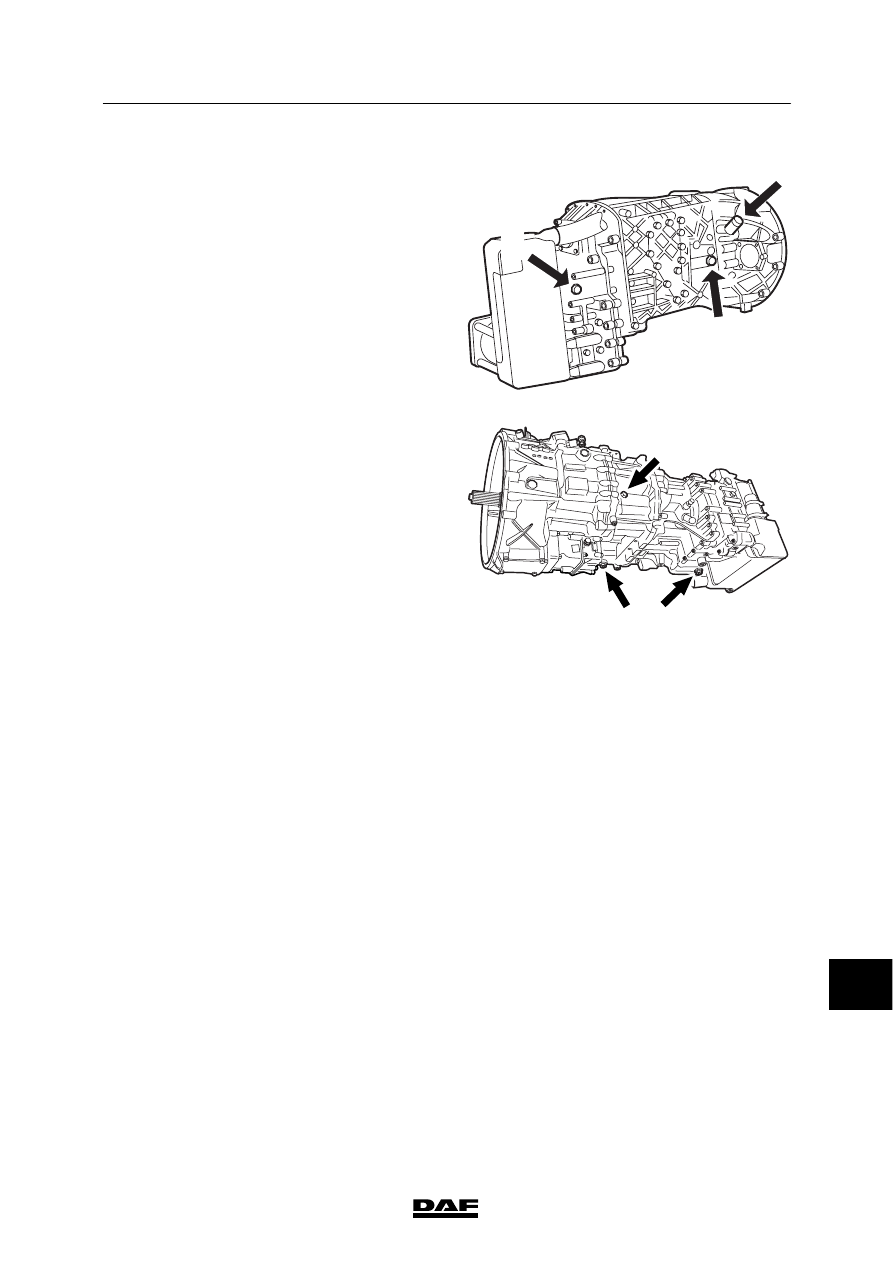

ZF AS Tronic
1.

Before draining take a short test drive. Do
not activate the intarder during the test
drive.

2.

Place the vehicle on a level surface.

3.

Drain the gearbox at operating temperature
using plugs B and C.

4.

Replace the oil filter. See “Removal and
installation”.

A

B C

G000250

12

ᓻ 200337

3

ZF INTARDER

Draining and filling

CF65/75/85 series

6-4

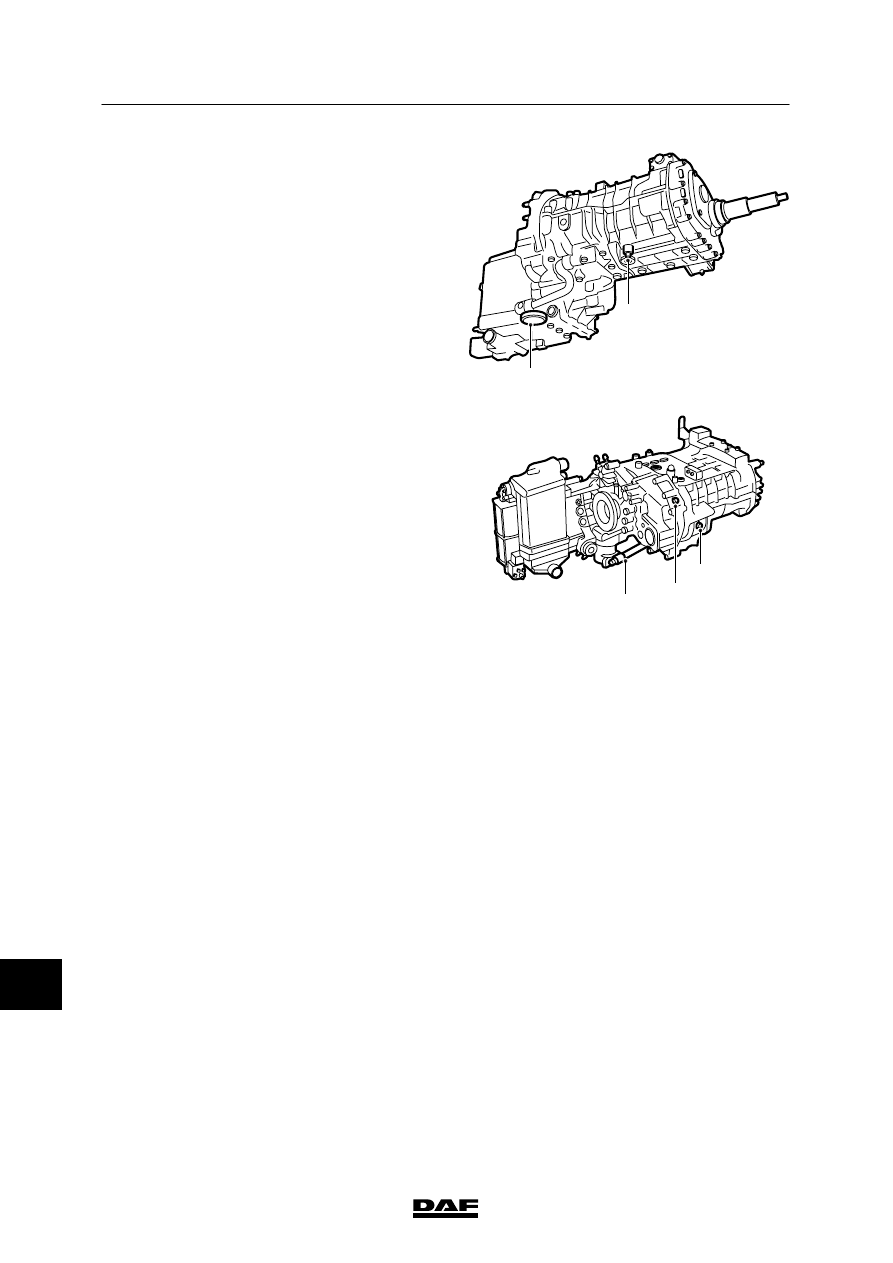

Filling, gearbox (oil change)

ZF 16S-151/181/221
1.

Clean the drain plugs and tighten them to
the specified torque. See “Technical data”.

2.

Top up oil through level check/filler opening
(A) until the oil reaches the rim of the filler
opening (A).

3.

After filling take a short test drive. Do not
activate the intarder during the test drive.

4.

After the test drive, check the oil level. The
oil level must reach the rim of the level
check/filler opening (A).

5.

Tighten the level check/filler plug to the
specified torque. See “Technical data”.

M3051

A

ZF AS Tronic
1.

Clean the drain plugs and tighten them to
the specified torque. See “Technical data”.

2.

Top up oil through level check/filler opening
(A) until the oil reaches the rim of the filler
opening (A).

3.

After filling take a short test drive. Do not
activate the intarder during the test drive.

4.

After the test drive, check the oil level. The
oil level must reach the rim of the level
check/filler opening (A).

5.

Tighten the level check/filler plug to the
specified torque. See “Technical data”.

A

B C

G000250

12
