DAF CF65, CF75, CF85 Series . Manual - part 372

3

CF65/75/85 series

Removal and installation

ZF INTARDER

4-11

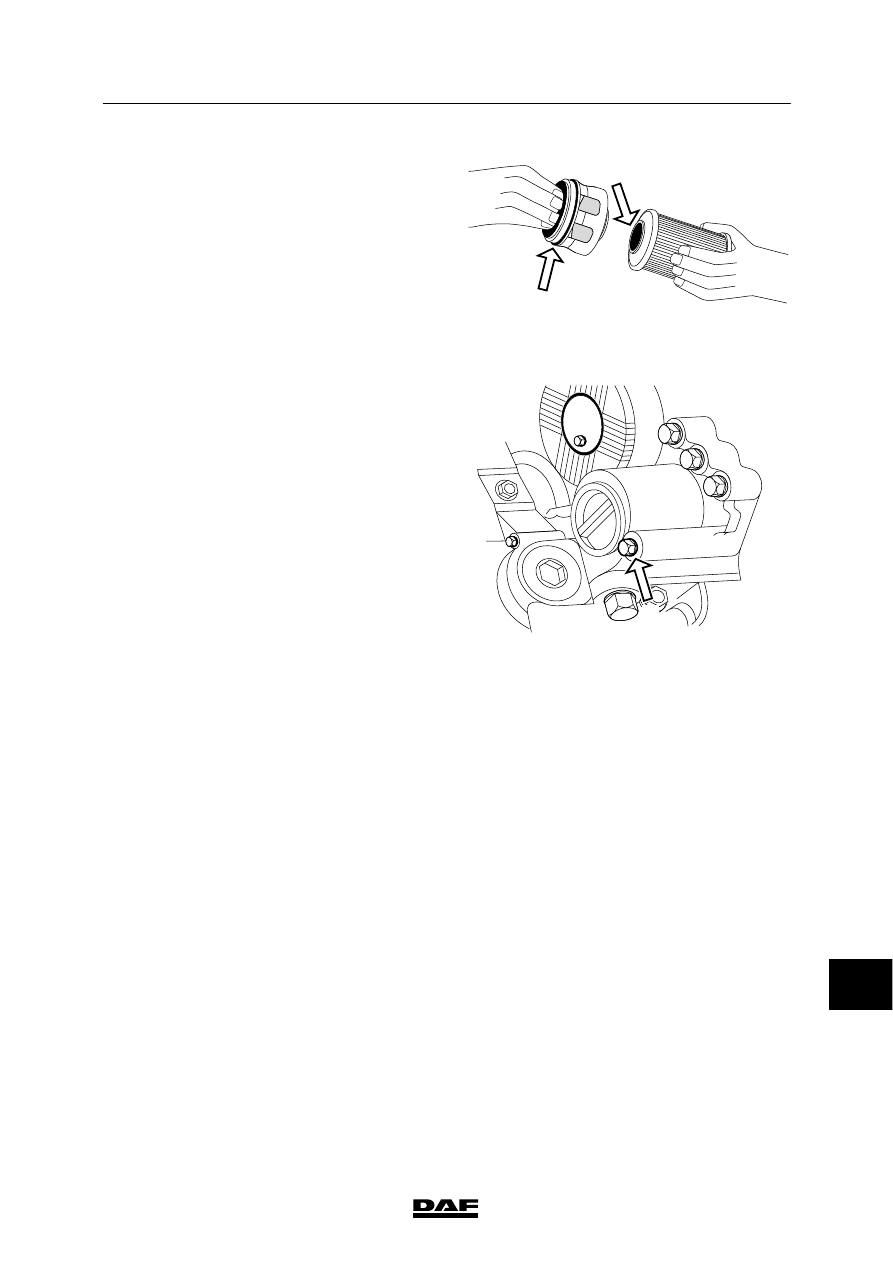

Installing the gearbox oil filter
1.

Check the O-ring of the filter cover (2) for
any damage. Replace the O-ring if
necessary.
Grease the O-ring.

2.

Grease the O-ring of the new filter (3) and
place the filter on the filter cover.
Then insert the filter and the filter cover into
the filter housing.

3.

Use a plastic mallet to tap the filter cover
into the filter housing.

M3054

2

3

4.

Tighten the attachment bolt (1) to the
specified torque. See “Technical data”.

M3052

1

12

ᓻ 200337

3

ZF INTARDER

Removal and installation

CF65/75/85 series

4-12

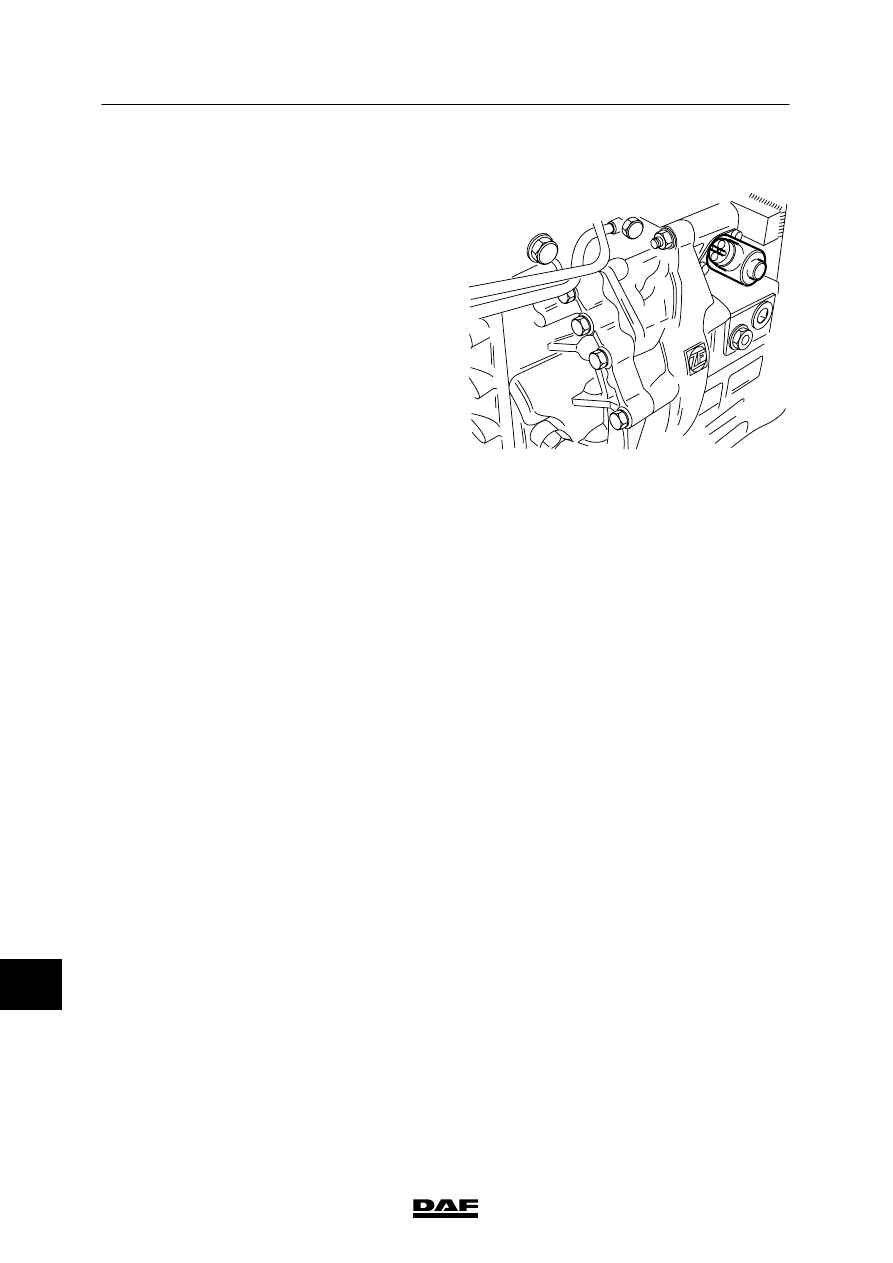

4.8 REMOVAL AND INSTALLATION, PROPORTIONAL VALVE

Removing the proportional valve
1.

Remove the electrical wiring from the valve.

2.

Remove the attachment bolts and remove
the proportional valve.

3.

Remove the O-ring.

Installing the proportional valve
1.

Fit a new O-ring on the proportional valve
and lightly grease the O-ring.

2.

Install the proportional valve and tighten the
attachment bolts to the specified torque.
See “Technical data”.

3.

Connect the electrical wiring to the valve.

V300011

ᓻ 200337

12

3

CF65/75/85 series

Removal and installation

ZF INTARDER

4-13

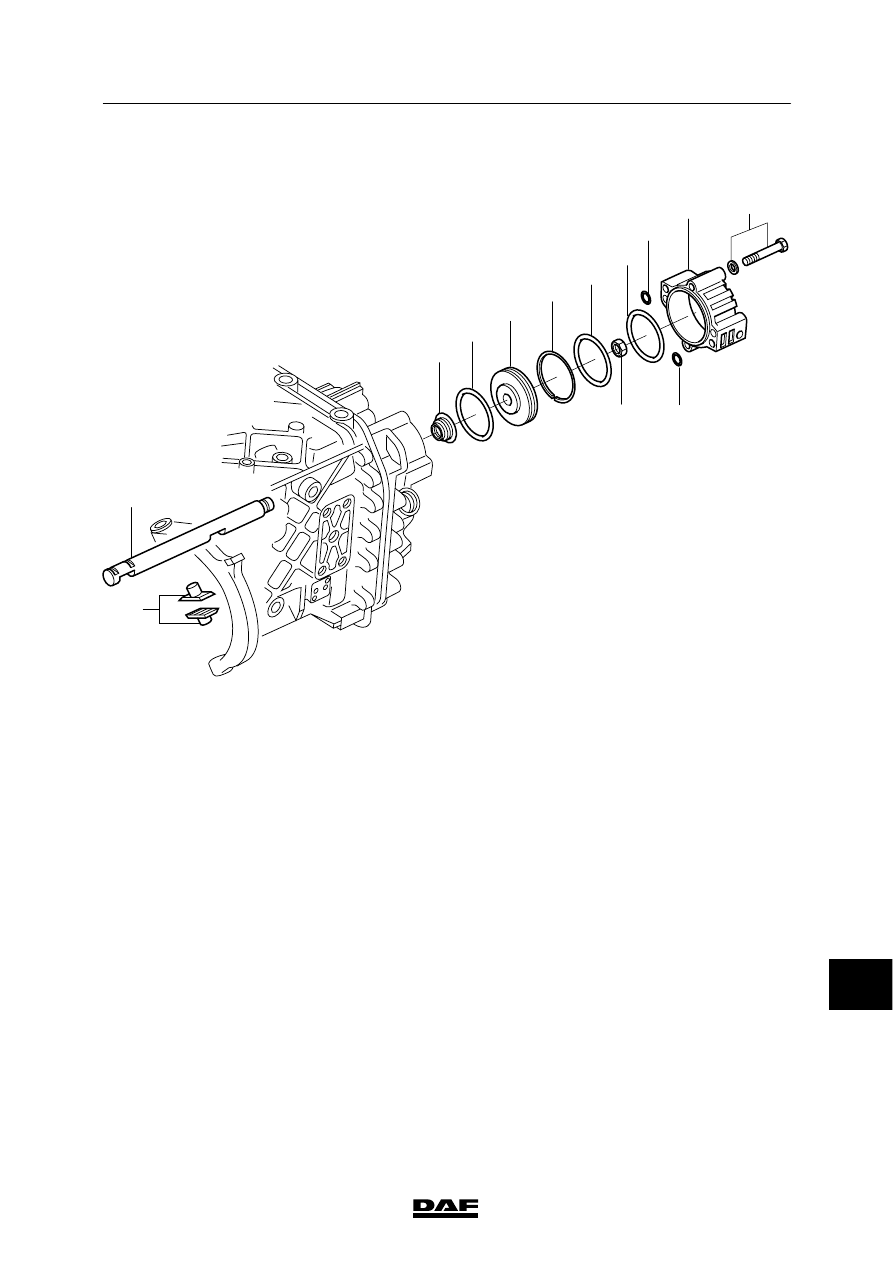

4.9 REMOVAL AND INSTALLATION, INTARDER DRIVE

12

11

10

9

8

7

5

6

4

3

2

1

13

V300077

Removing the intarder drive
1.

Remove the intarder.

2.

Remove the air connections from the
high/low shift control to the cylinder (2).

3.

Remove the attachment bolts (1) of the
cylinder (2) and remove the cylinder.

4.

Remove the lock nut (6) of the piston (9)
and remove the piston and its O-rings.

5.

Remove the two locking bolts of the
high/low shifting fork.

12

ᓻ 200337

3

ZF INTARDER

Removal and installation

CF65/75/85 series

4-14

6.

Remove the attachment bolts from the rear
cover and remove the rear cover. Make
sure the intarder remains in place.

7.

Remove the gearbox gasket.

8.

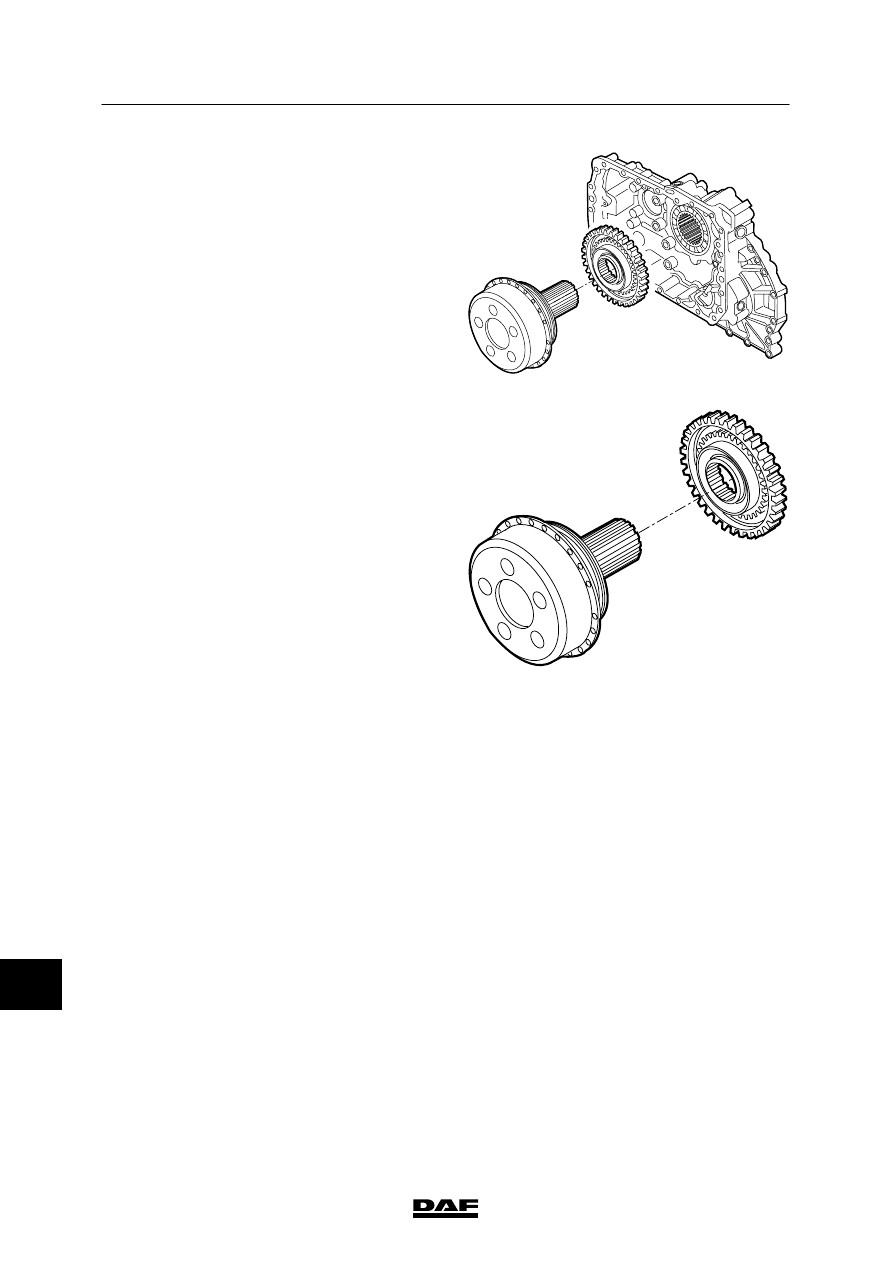

If necessary, use a tripod puller to remove
the drive sprocket from the intarder.

V300081

Installing the intarder drive
1.

Heat the drive sprocket and install the drive
sprocket onto the intarder. See “Technical
data”.

2.

Install the gasket on the gearbox housing.

3.

Install the rear cover over the guide pins.
Pay attention to the shifting fork when doing
so. Insert the locking bolts of the shifting
fork into the rear cover and hand-tighten
them.

4.

Install the rear cover attachment bolts and
tighten them to the specified torque. See
“Technical data”.

5.

Tighten the locking bolts of the shifting fork
to the specified torque. See “Technical
data”.

V300079

12

ᓻ 200337
