CF65/75/85 series

Draining and filling

ZF INTARDER

6-5

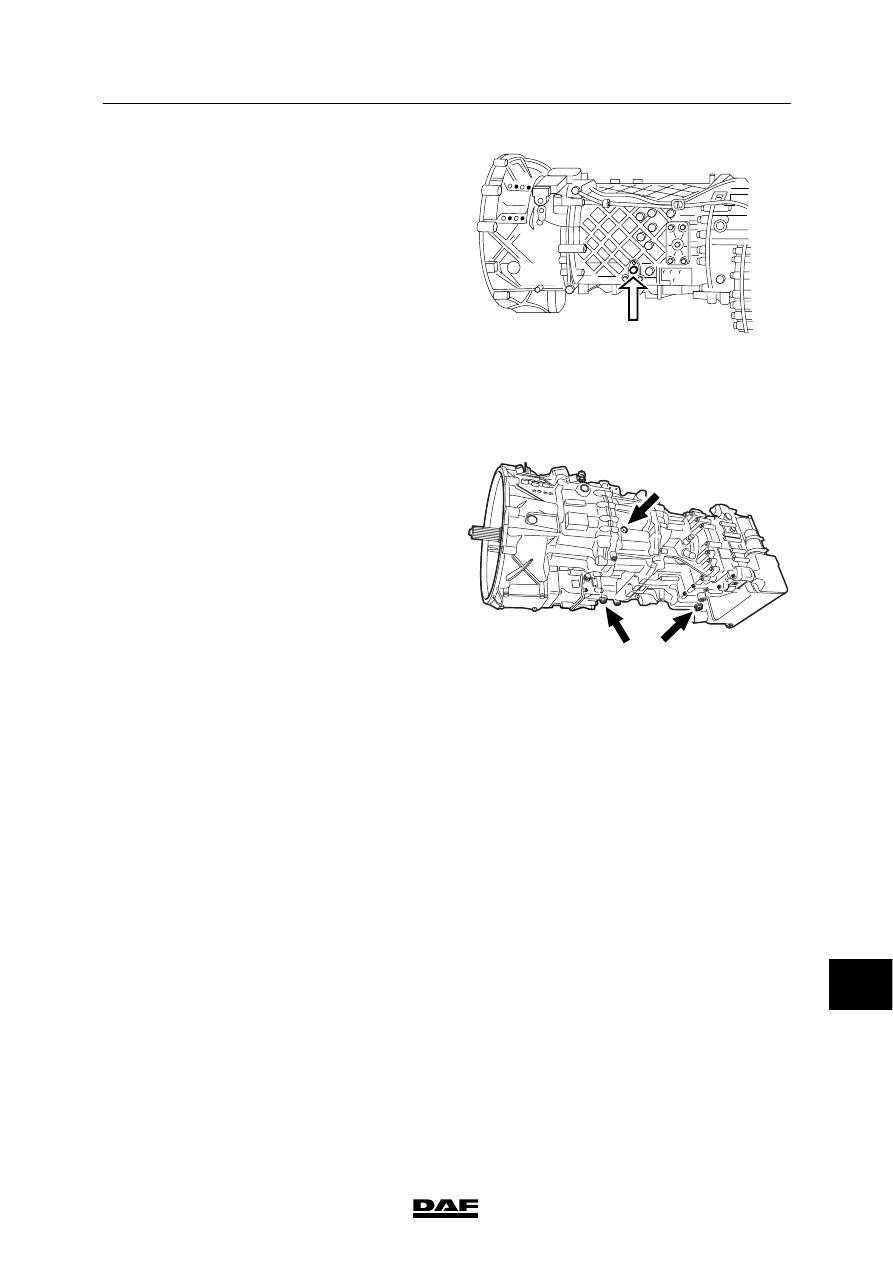

Filling, gearbox (after repair or with a new
gearbox)

ZF 16S-151/181/221
1.

Place the vehicle on a level surface.

2.

Top up oil to the rim through the level
check/filler opening (A).

3.

After filling take a short test drive. The
intarder must be briefly fully activated at
the beginning of the test drive.

4.

After the test drive, check the oil level. The
oil level must reach the rim of the level
check/filler opening (A).

5.

Tighten the level check/filler plug (A) to the
specified torque. See “Technical data”.

M3051

A

ZF AS Tronic
1.

Place the vehicle on a level surface.

2.

Top up oil to the rim through the level
check/filler opening (A).

3.

After filling take a short test drive. The
intarder must be briefly fully activated at
the beginning of the test drive.

4.

After the test drive, check the oil level. The
oil level must reach the rim of the level
check/filler opening (A).

5.

Tighten the level check/filler plug (A) to the
specified torque. See “Technical data”.

A

B C

G000250

12

ᓻ 200337

3

ZF INTARDER

Draining and filling

CF65/75/85 series

6-6

12

ᓻ 200337

3

F65/75/85 series

Contents

PTO

1

CONTENTS

Page

Date

1.

SAFETY INSTRUCTIONS

1-1

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.

GENERAL

2-1

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.1

DAF engine PTO drive side cross section

2-1

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.2

DAF engine PTO engine side cross section

2-2

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.3

Overview drawings, DAF engine PTO
without drive flange and control

2-3

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.4

Overview drawings, DAF engine PTO
with drive flange and without control

2-4

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.5

Overview drawings, DAF engine PTO
with drive flange and control

2-5

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.6

Overview drawings, DAF engine PTO with third gear wheel
for opposite drive flange direction of rotation

2-6

200337

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.7

Overview drawings, PTO versions

2-7

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.8

Overview drawing, NL/1 and NH/1 PTO, B version

2-12

200337

. . . . . . . . . . . . . . . . . . . . .

. . .

2.9

Overview drawing, NL/1 and NH/1 PTO, C version

2-13

200337

. . . . . . . . . . . . . . . . . . . . .

. . .

2.10 Overview drawing, NL/4 and NH/4 PTO, B version

2-14

200337

. . . . . . . . . . . . . . . . . . . . .

. . .

2.11

Overview drawing, NL/4 and NH/4 PTO, C version

2-15

200337

. . . . . . . . . . . . . . . . . . . . .

. . .

2.12 Overview drawing, N221/10 PTO on gearbox without intarder

2-16

200337

. . . . . . . . . . .

. . .

2.13 Overview drawing, N221/10 PTO on gearbox with intarder

2-16

200337

. . . . . . . . . . . . . .

. . .

2.14 Overview drawing, N AS/10 PTO

2-17

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

2.15 Overview drawing, PTO intermediate shaft for gearbox

without intarder

2-17

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

2.16 Overview drawing, PTO intermediate shaft for gearbox

with intarder

2-18

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

2.17 Overview drawing, Z81 PTO, B version

2-19

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

2.18 Overview drawing, Z81 PTO, C version

2-20

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

2.19 Overview drawing, 2266 PTO, B version

2-21

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

2.20 Overview drawing, 2266 PTO, C version

2-22

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

2.21 Pneumatic diagram, PTO control

2-23

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

3.

INSPECTION AND ADJUSTMENT

3-1

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.1

Inspection and adjustment, DAF engine PTO prop shaft axial play

3-1

200337

. . . . . . .

. . . .

3.2

Inspection and adjustment, axial play of drive sprockets
in flywheel housing of DAF engine PTO

3-3

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.3

Inspection and adjustment, axial play on gearbox output shaft
without intarder with N221/10 PTO

3-5

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

3.4

Inspection and adjustment, axial play of NL/1 PTO on N221/10 PTO

3-6

200337

. . . . .

. . . .

13

ᓻ 200337

3

PTO

Contents

CF65/75/85 series

2

Page

Date

4.

REMOVAL AND INSTALLATION

4-1

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

4.1

Removal and installation, entire DAF engine PTO
on flywheel housing

4-1

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

4.2

Removal and installation, DAF engine PTO flywheel housing

4-2

200337

. . . . . . . . . . . .

. . . .

4.3

Removal and installation, NH/1 and NL/1 PTO, B version

4-3

200337

. . . . . . . . . . . . . . .

. . . .

4.4

Removal and installation, NH/1 and NL/1 PTO, C version

4-4

200337

. . . . . . . . . . . . . . .

. . . .

4.5

Removal and installation, NH/4 and NL/4 PTO, B version

4-5

200337

. . . . . . . . . . . . . . .

. . . .

4.6

Removal and installation, NH/4 and NL/4 PTO, C version

4-6

200337

. . . . . . . . . . . . . . .

. . . .

4.7

Removal and installation, N221/10 PTO on gearbox without intarder

4-7

200337

. . . . .

. . . .

4.8

Removal and installation, N221/10 PTO on gearbox with intarder

4-9

200337

. . . . . . . .

. . . .

4.9

Removal and installation, NL/1 PTO on N221/10 PTO

4-10

200337

. . . . . . . . . . . . . . . . . .

. . .

4.10 Removal and installation, N AS/10 PTO

4-11

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

4.11

Removal and installation, PTO intermediate shaft on gearbox
without intarder

4-13

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

4.12 Removal and installation, PTO intermediate shaft on gearbox

with intarder

4-14

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

4.13 Removal and installation, Z81 PTO, B version

4-15

200337

. . . . . . . . . . . . . . . . . . . . . . . . .

. . .

4.14 Removal and installation, Z81 PTO, C version

4-16

200337

. . . . . . . . . . . . . . . . . . . . . . . .

. . .

4.15 Removal and installation, 2266 PTO, B version

4-17

200337

. . . . . . . . . . . . . . . . . . . . . . . .

. . .

4.16 Removal and installation, 2266 PTO, C version

4-18

200337

. . . . . . . . . . . . . . . . . . . . . . .

. . .

5.

DISASSEMBLY AND ASSEMBLY

5-1

200337

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

5.1

Disassembly and assembly, DAF engine PTO

5-1

200337

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

5.2

Disassembly and assembly, DAF engine PTO housing

5-3

200337

. . . . . . . . . . . . . . . . .

. . . .

5.3

Versions with and without drive flange and shift control

5-9

200337

. . . . . . . . . . . . . . . . .

. . . .
