CF65/75/85 series

General

ZF INTARDER

2-3

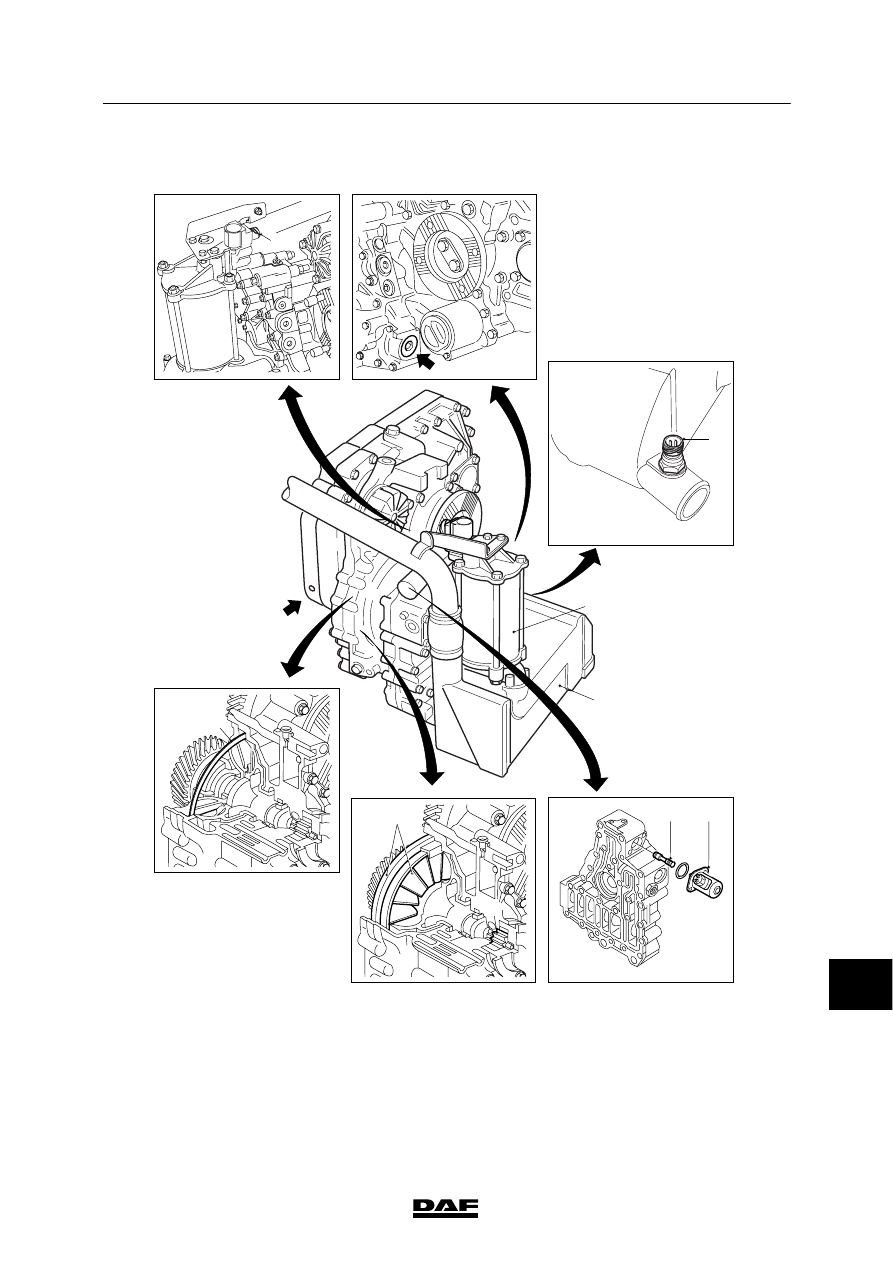

2.3 LOCATION OF MAIN COMPONENTS

3

7

2

9

4

10

8

1

5

6

V300490

11

1.

Intarder proportional valve control plunger

2.

Selector valve spring sealing plug

3.

Accumulator

4.

Heat exchanger

5.

Oil pump gear wheels

6.

Stator and rotor

7.

Air supply solenoid valve

8.

Proportional valve

9.

Attachment to gearbox

10. Coolant temperature sensor
11. Freewheeling torque reduction ring segment

12

ᓻ 200337

3

ZF INTARDER

General

CF65/75/85 series

2-4

12

ᓻ 200337

3

CF65/75/85 series

Inspection and adjustment

ZF INTARDER

3-1

3. INSPECTION AND ADJUSTMENT

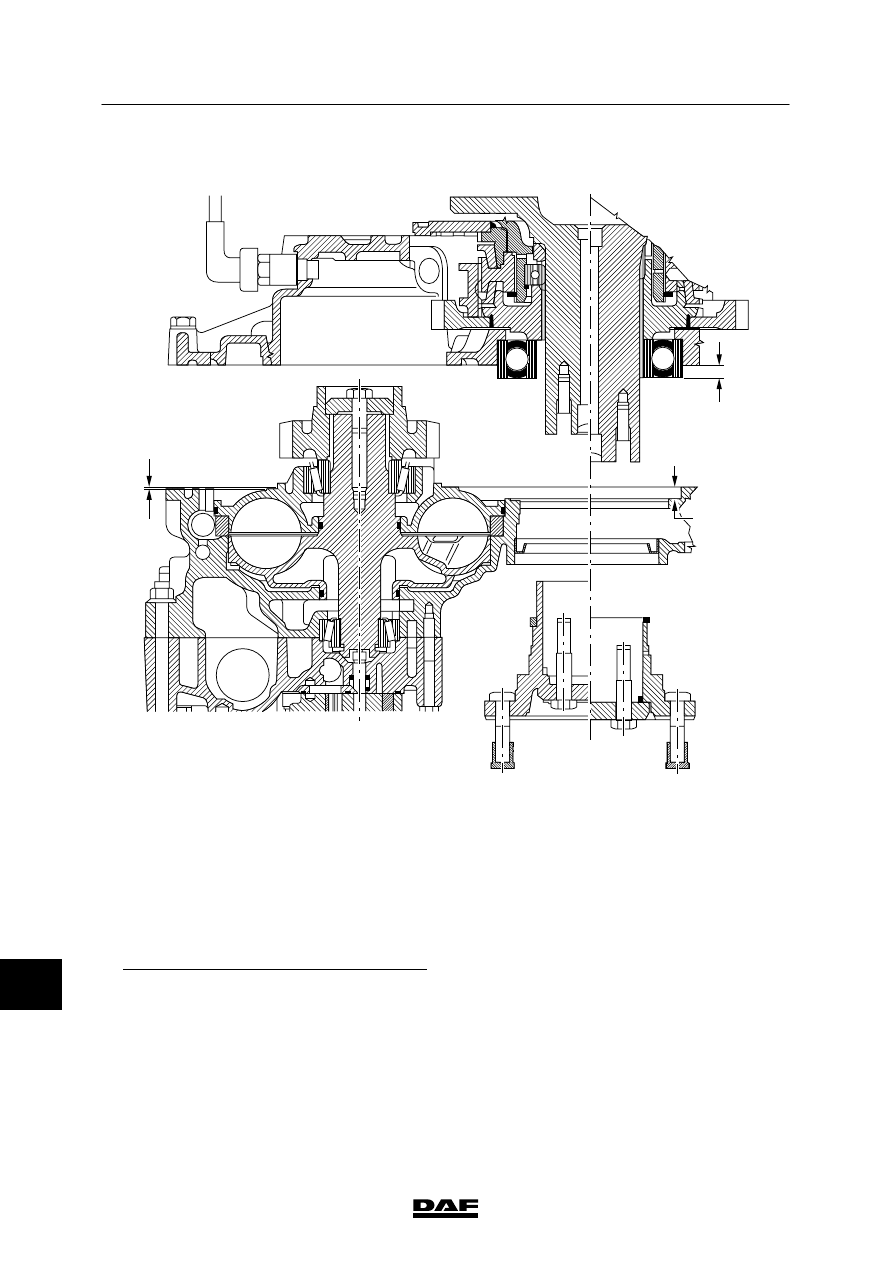

3.1 INSPECTION AND ADJUSTMENT, OUTPUT SHAFT BEARING AXIAL PLAY

A

C

A

B

D

V300070

1.

Measure and note down distance “A - B”
from sealing surface A with gasket to
contact surface B.

2.

Measure and note down distance “D” from
the ball bearing outer race to the gasket on
the gearbox.

Example:
Distance A - B =

10.5 mm

Distance D =

10.0 mm

Difference =

0.5 mm

Maximum play

0.1 mm

Required thickness of shim

0.4 mm

12

ᓻ 200337

3

ZF INTARDER

Inspection and adjustment

CF65/75/85 series

3-2

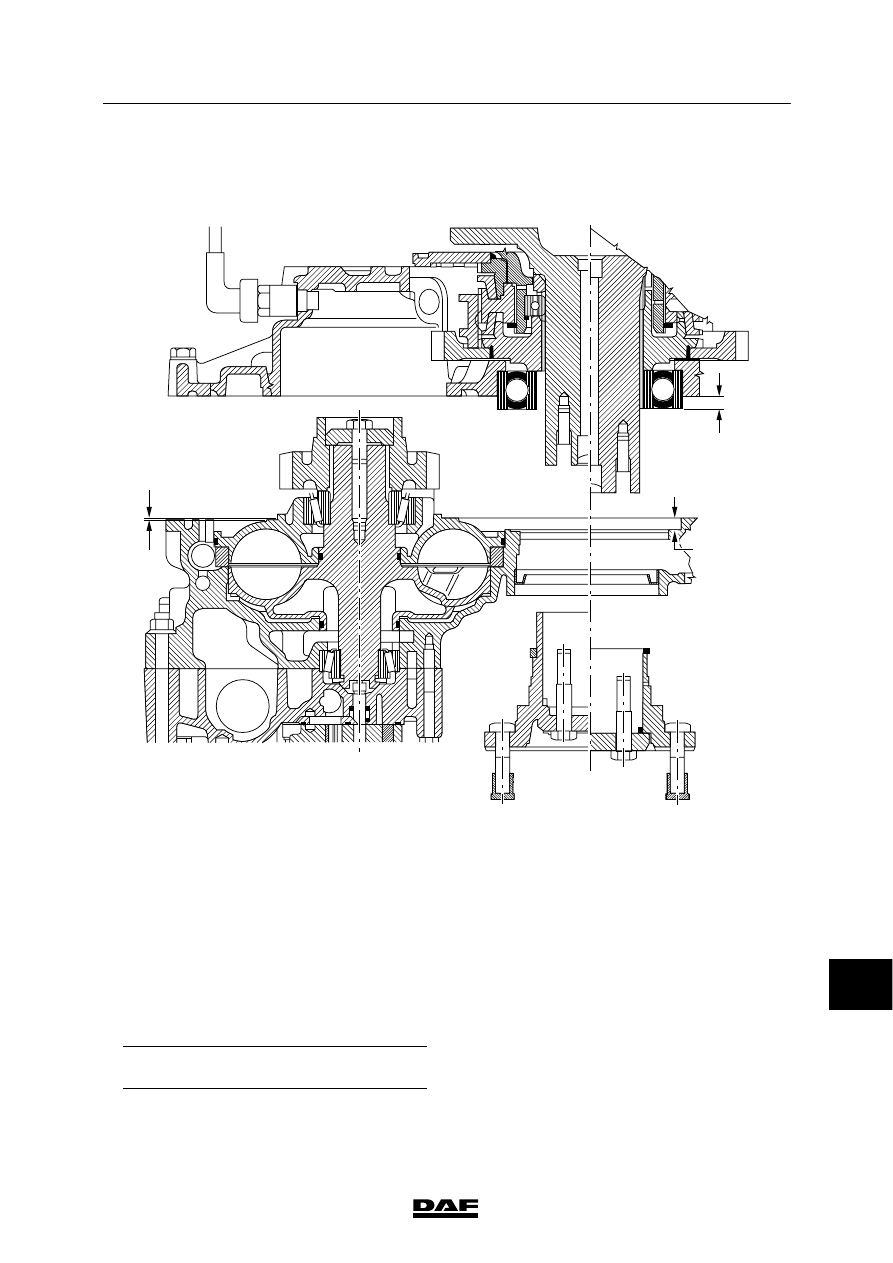

3.2 INSPECTION AND ADJUSTMENT, STATOR AXIAL PLAY

A

C

A

B

D

V300070

1.

Measure and note down distance “A - C”
from sealing surface A with gasket to
contact surface C.

Example:
Distance A - C =

1.10 mm

Distance A - C should
be

0

ᐔ0.05 mm

Required thickness of
shim

1,1

ᐔ0.05 mm

12

ᓻ 200337
