DAF CF65, CF75, CF85 Series . Manual - part 354

3

CF65/75/85 series

Description of components

CLUTCH

3-13

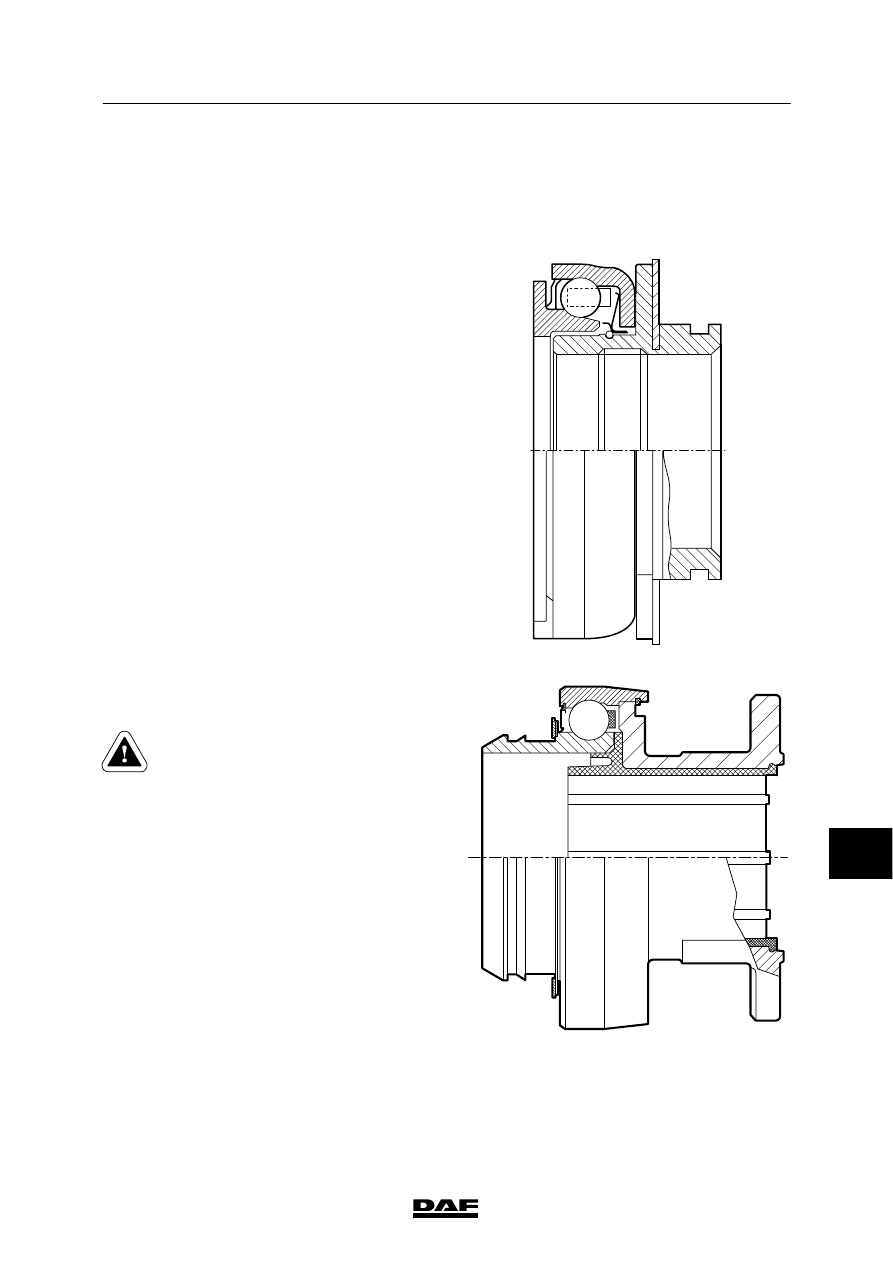

3.8 THRUST BEARING

The

CF65/75/85-series has two versions of

thrust bearing, one with and one without plastic
coating.

The thrust bearing without plastic coating can be
recognised by the aluminium lining on the inner
diameter.

V300288

The thrust bearing with plastic coating can be
recognised by the spline-shaped inner diameter.

When fitting the thrust bearing with
plastic coating, do not use
lubricating grease.
The lubricating grease will attack
the plastic coating and shorten the
service life of the thrust bearing.

V300173

10

ᓻ 200337

3

CLUTCH

Description of components

CF65/75/85 series

3-14

10

ᓻ 200337

3

CF65/75/85 series

Inspection and adjustment

CLUTCH

4-1

4. INSPECTION AND ADJUSTMENT

4.1 INSPECTION AND ADJUSTMENT, CLUTCH PEDAL

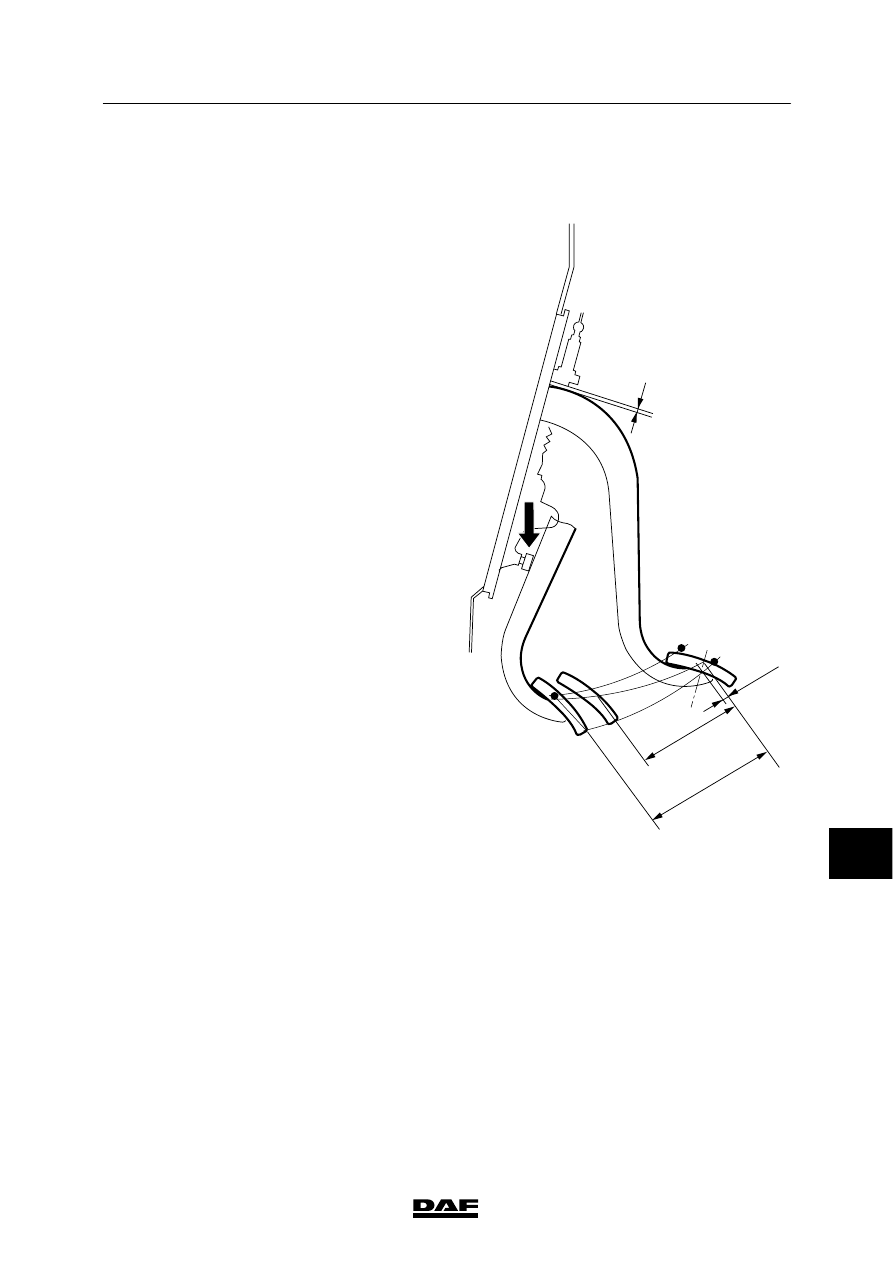

Inspection, clutch pedal
1.

Check the total travel (D) of the clutch
pedal: see “Technical data”.

2.

Check the free travel (B) of the clutch pedal:
see “Technical data”. The free travel (B) can
be clearly felt by manually depressing the
clutch pedal in from its rest position.

Adjustment, clutch pedal
1.

Use the adjusting screw (1) to adjust the
total travel (D): see “Technical data”.

V300315

C

D

B

1

A

ᓻ 200337

10

3

CLUTCH

Inspection and adjustment

CF65/75/85 series

4-2

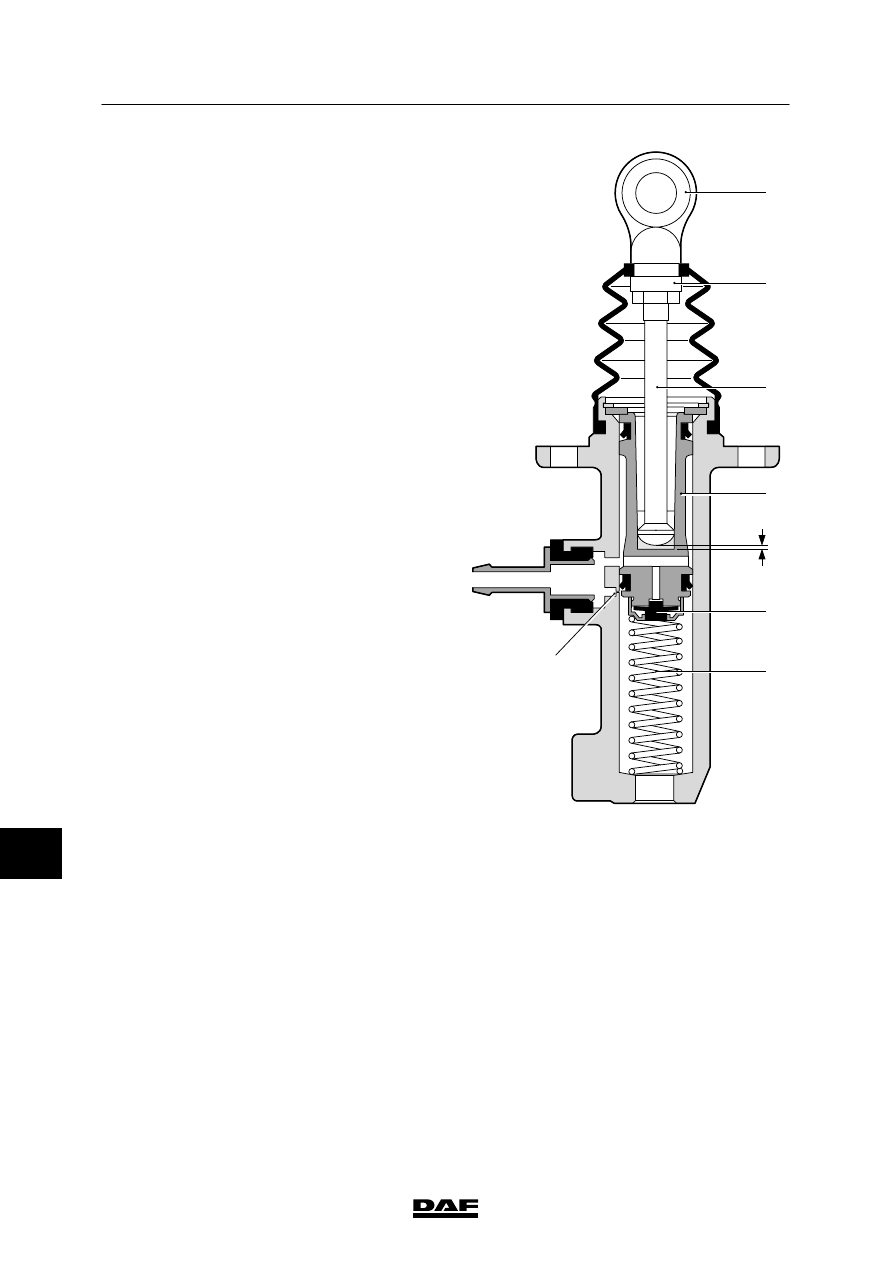

2.

The free travel (B) of the clutch pedal is set
indirectly by loosening the lock nut (2) and
then screwing the ball joint (1) into or out of
the thrust pin (3). This sets the distance (E)
between the thrust pin (3) and the piston (4)
in the main cylinder: see “Technical data”.

V300411

1

E

2

3

4

5

6

7

10

ᓻ 200337
