DAF CF65, CF75, CF85 Series . Manual - part 313

3

CF65/75/85 series

Description of components

GEARBOX - PNEUMATIC SECTION

2-7

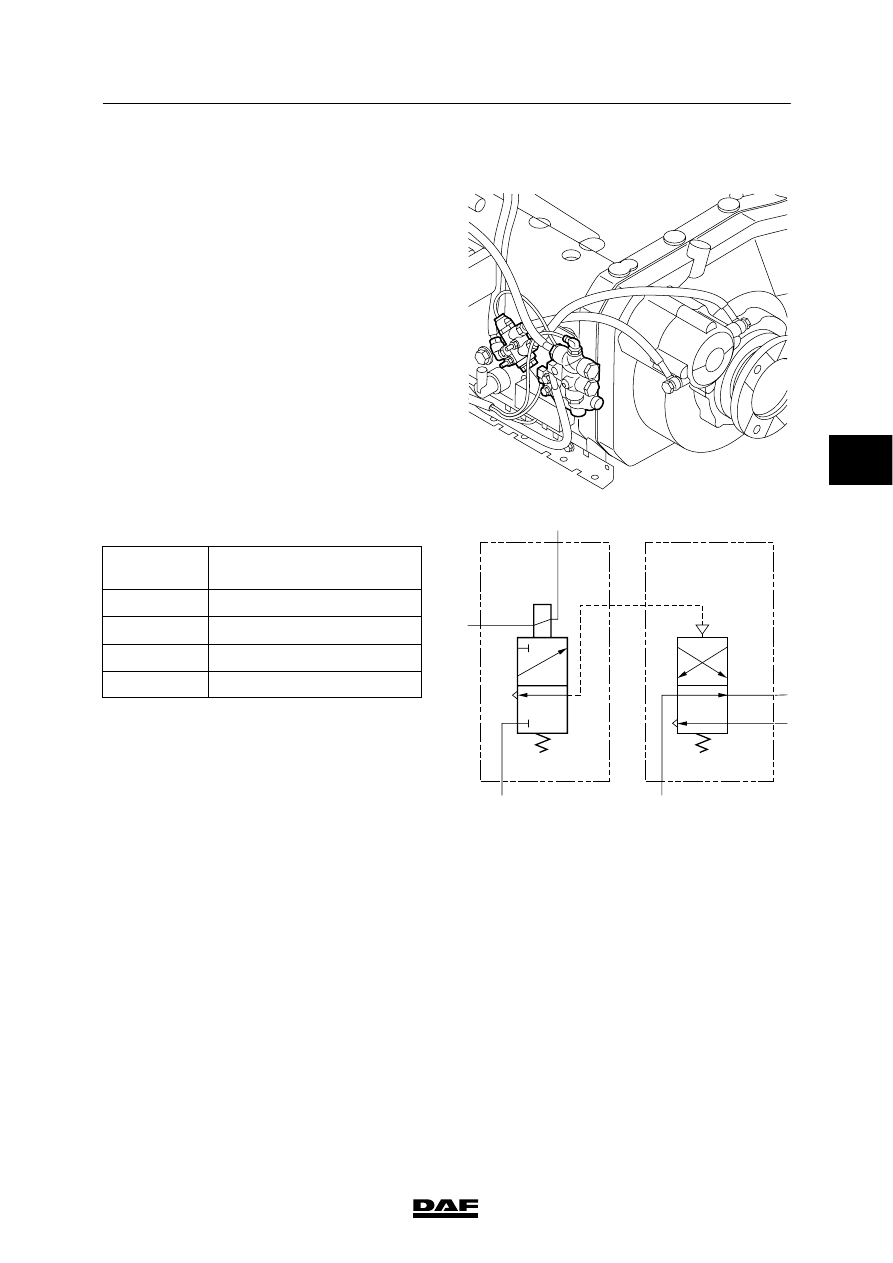

2.3 DOWNSHIFT PROTECTION VALVE

Version

CF75/85, production date < 2003-21

V300428

Pneumatic symbol

Connection

point

Function

1

Supply

4

Control pressure

21

High-range cut-in pressure

22

Low-range cut-in pressure

H

L

4

1

21

22

V300424

4

ᓻ 200337

3

GEARBOX - PNEUMATIC SECTION

Description of components

CF65/75/85 series

2-8

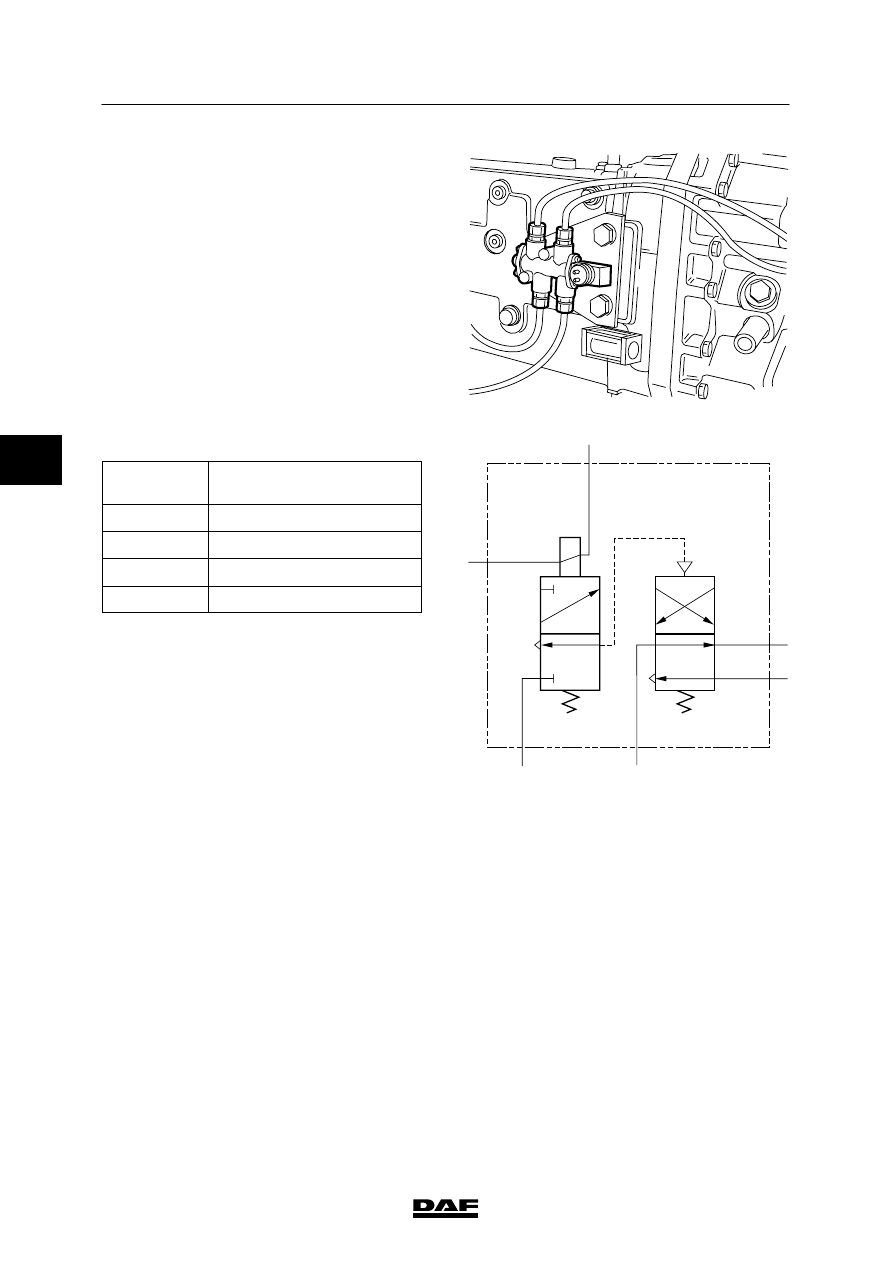

Version

CF75/85, production date ≥ 2003-21

V 300029

Pneumatic symbol

Connection

point

Function

1

Supply

4

Control pressure

21

High-range cut-in pressure

22

Low-range cut-in pressure

Operation
If the vehicle speed exceeds a particular value,
the coil of the electropneumatic valve is
interrupted.
Regardless of any pneumatic command from
the gear lever range-change switch to the
connection point (4), it is now no longer possible
to switch down to the lower range.
The air supply (1) to the electropneumatic valve
is only available when the gear lever, and hence
also the neutral position valve, is in the neutral
position.

H

L

4

1

21

22

V300144

4

ᓻ 200337

3

CF65/75/85 series

Description of components

GEARBOX - PNEUMATIC SECTION

2-9

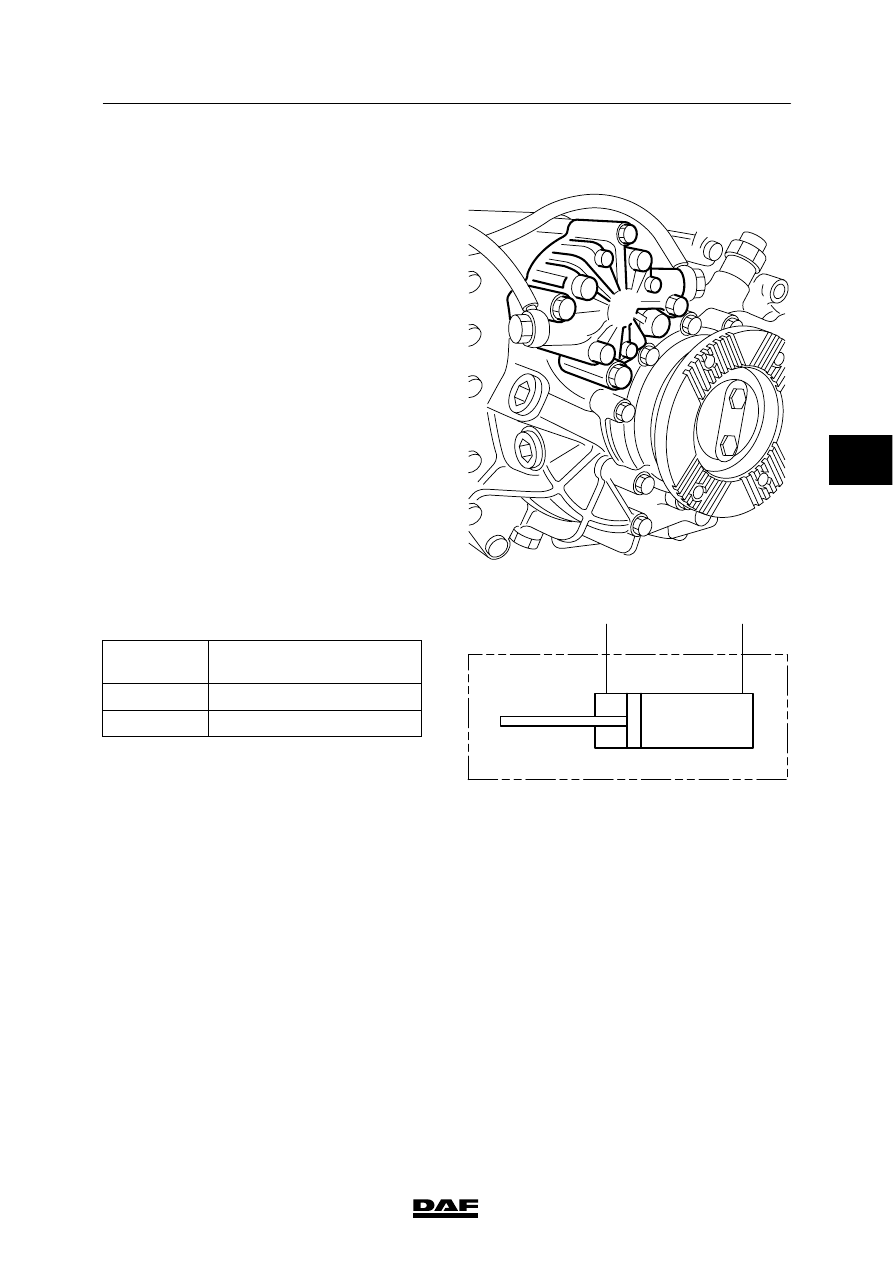

2.4 HIGH/LOW RANGE ENGAGING CYLINDER

V300141

Pneumatic symbol

Connection

point

Function

25

Range-change gear high

26

Range-change gear low

Operation
The engaging cylinder controlling the
high/low section of the gearbox, receives its
supply via the electropneumatic protection valve.
This protection valve is operated by the selector
valve on the gear lever. The gear engaging
cylinder is located at the rear end of the
gearbox.

V300142

26

H

L

25

4

ᓻ 200337

3

GEARBOX - PNEUMATIC SECTION

Description of components

CF65/75/85 series

2-10

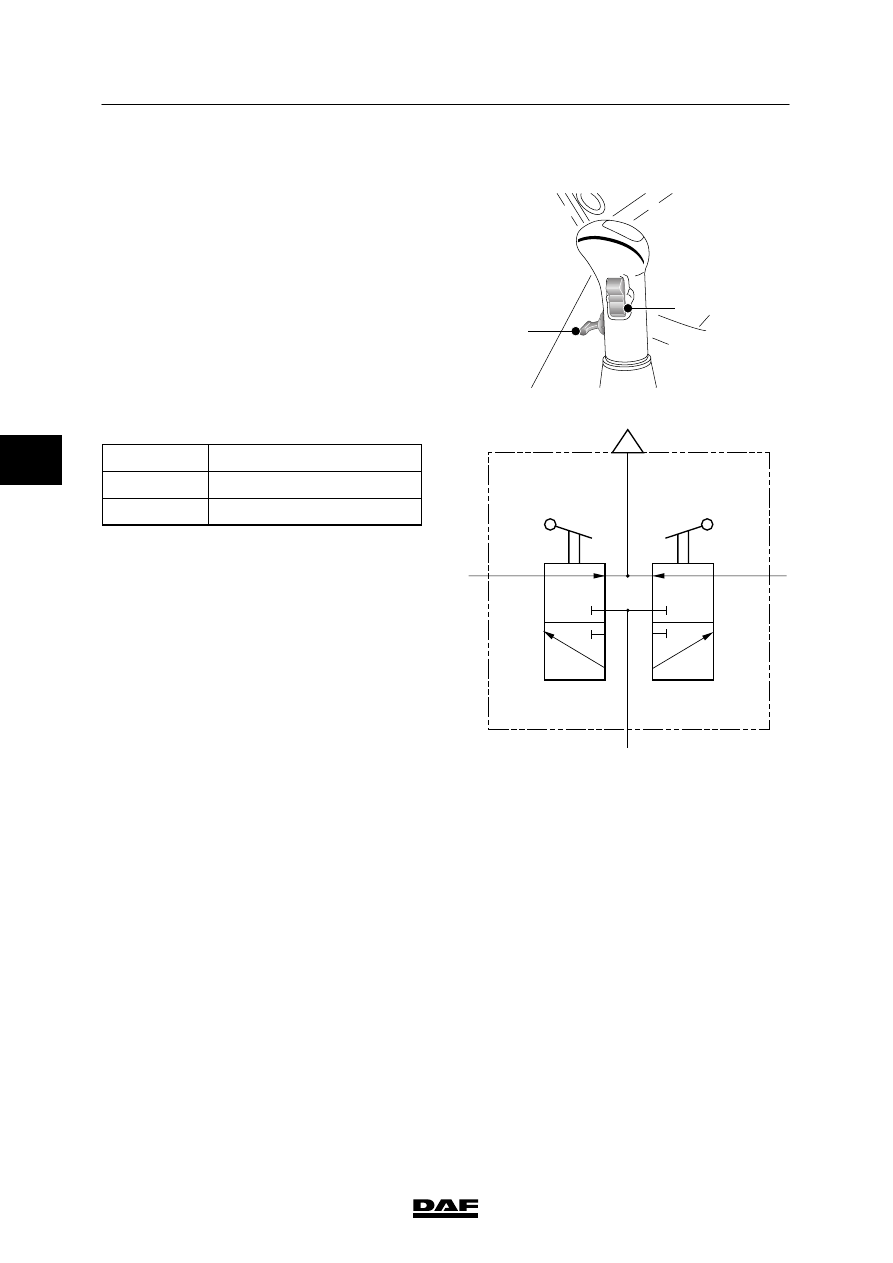

2.5 GEAR LEVER SELECTOR VALVE

Splitter-range switch A

Range change gear B

B

A

D000096

Pneumatic symbol

Position

Function

GP

Range-change gear

GV

Splitter

1

22

21

GV

GP

H

L

H

L

V300161

4

ᓻ 200337
