3

CF65/75/85 series

General

GEARBOX - PNEUMATIC SECTION

1-11

Regardless of any pneumatic command from
the gear lever range-change switch (5), it is now
no longer possible to switch an air pressure to
connection point 26 of the engaging cylinder (2)
and hence to shift to the low range.

Note:
The air supply to the electropneumatic valve (3)
is only available when the gear lever, and hence
also the neutral valve (1), is in the neutral
position (N).

4

ᓻ 200337

3

GEARBOX - PNEUMATIC SECTION

General

CF65/75/85 series

1-12

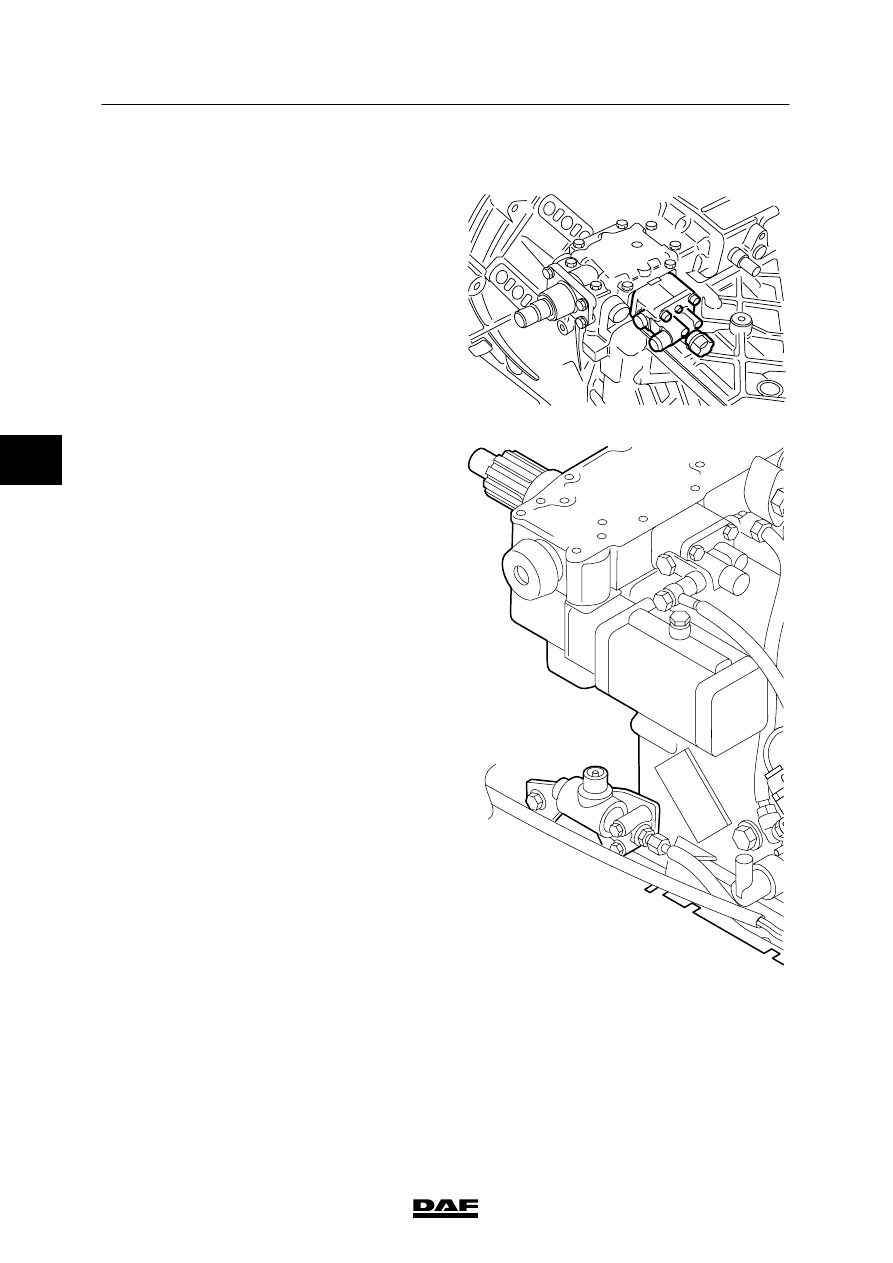

1.3 LOCATION OF GATE PROTECTION COMPONENTS

1.

Neutral position valve
At the side of the selector shaft housing on
the gearbox.

V300140

2.

Gate protection valve
At the left-hand or right-hand side of the
gearbox (depending on the vehicle type).

V300714

4

ᓻ 200337

3

CF65/75/85 series

General

GEARBOX - PNEUMATIC SECTION

1-13

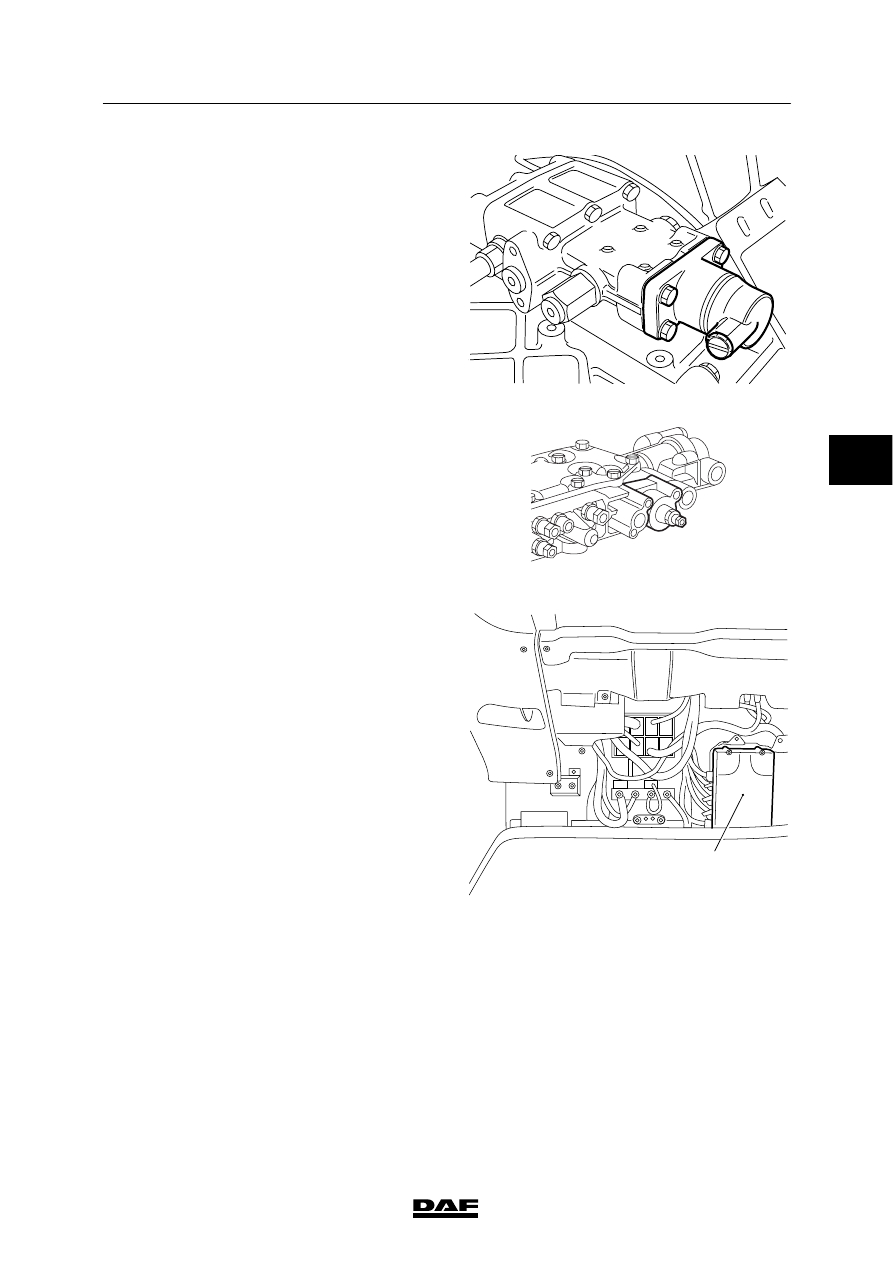

3.

Locking cylinder
With separate air distribution block:
at the rear of the selector shaft housing.

V300002

With integrated air distribution block:
at right angles to the selector shaft housing

V300861

4.

VIC electronic unit
The electronic unit (1) is under the central
box on the co-driver’s side.

V300418

1

4

ᓻ 200337

3

GEARBOX - PNEUMATIC SECTION

General

CF65/75/85 series

1-14

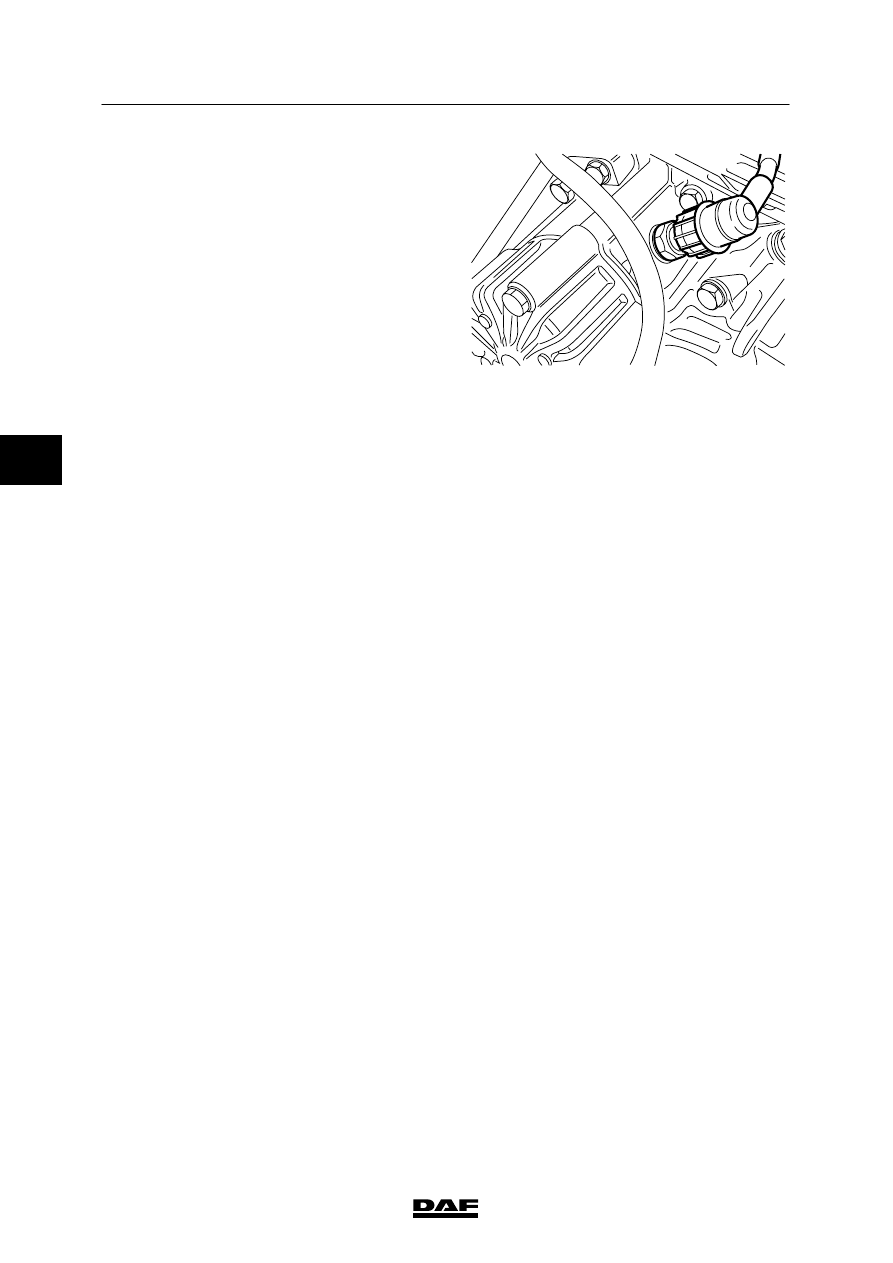

5.

Low-range switch
Located at the rear of the gearbox.

V300005
