DAF CF65, CF75, CF85 Series . Manual - part 305

3

CF65/75/85 series

General

GEARBOX - PNEUMATIC SECTION

1-3

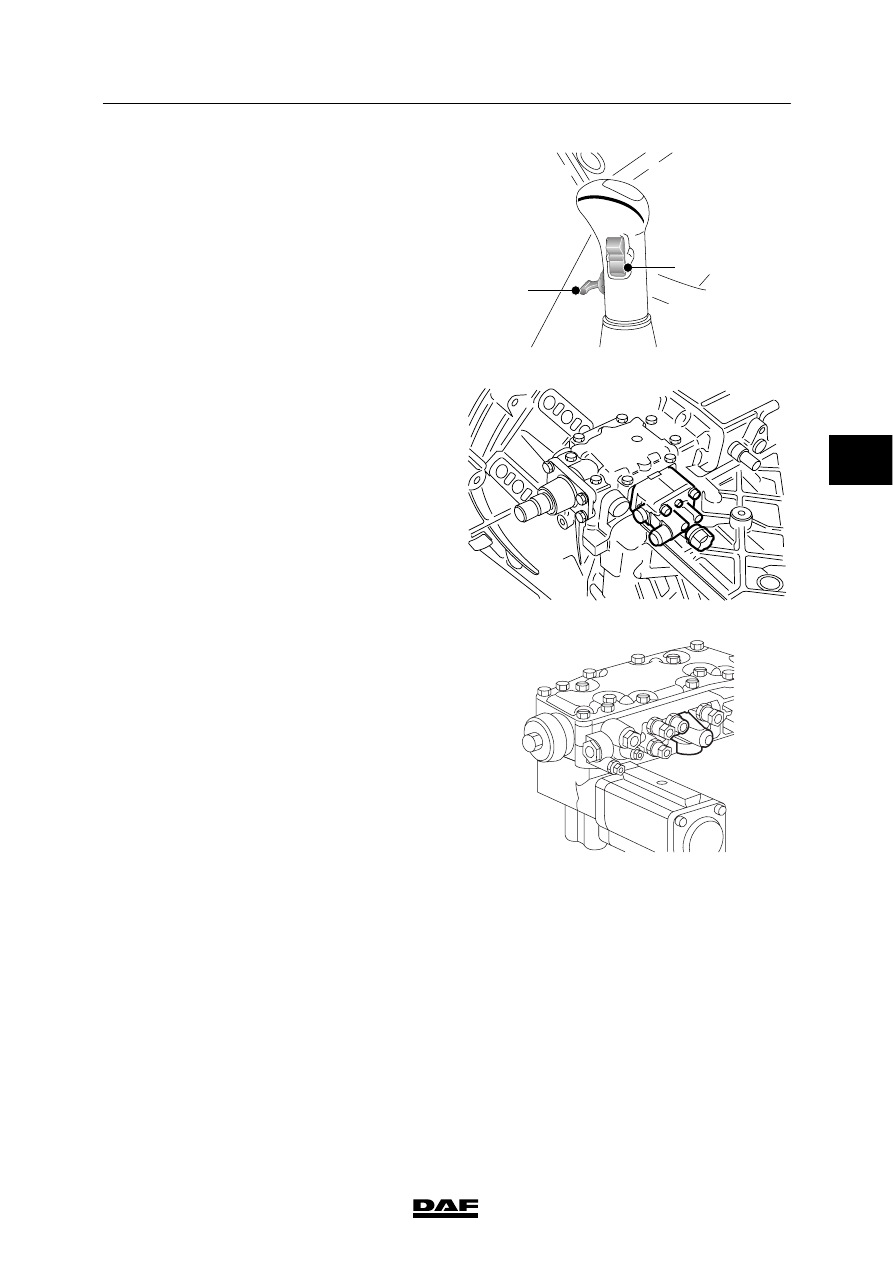

5.

Gear lever range-change switch
Rocker switch (B) at the front of the gear
lever.

B

A

D000096

ZF gearboxes ZF 8/16S-151/181/221
1.

Neutral position valve
At the side of the selector shaft housing on
the gearbox.

With separate air distribution block:

V300140

With integrated air distribution block:
Integrated in the middle of the air
distribution block.

V300862

4

ᓻ 200337

3

GEARBOX - PNEUMATIC SECTION

General

CF65/75/85 series

1-4

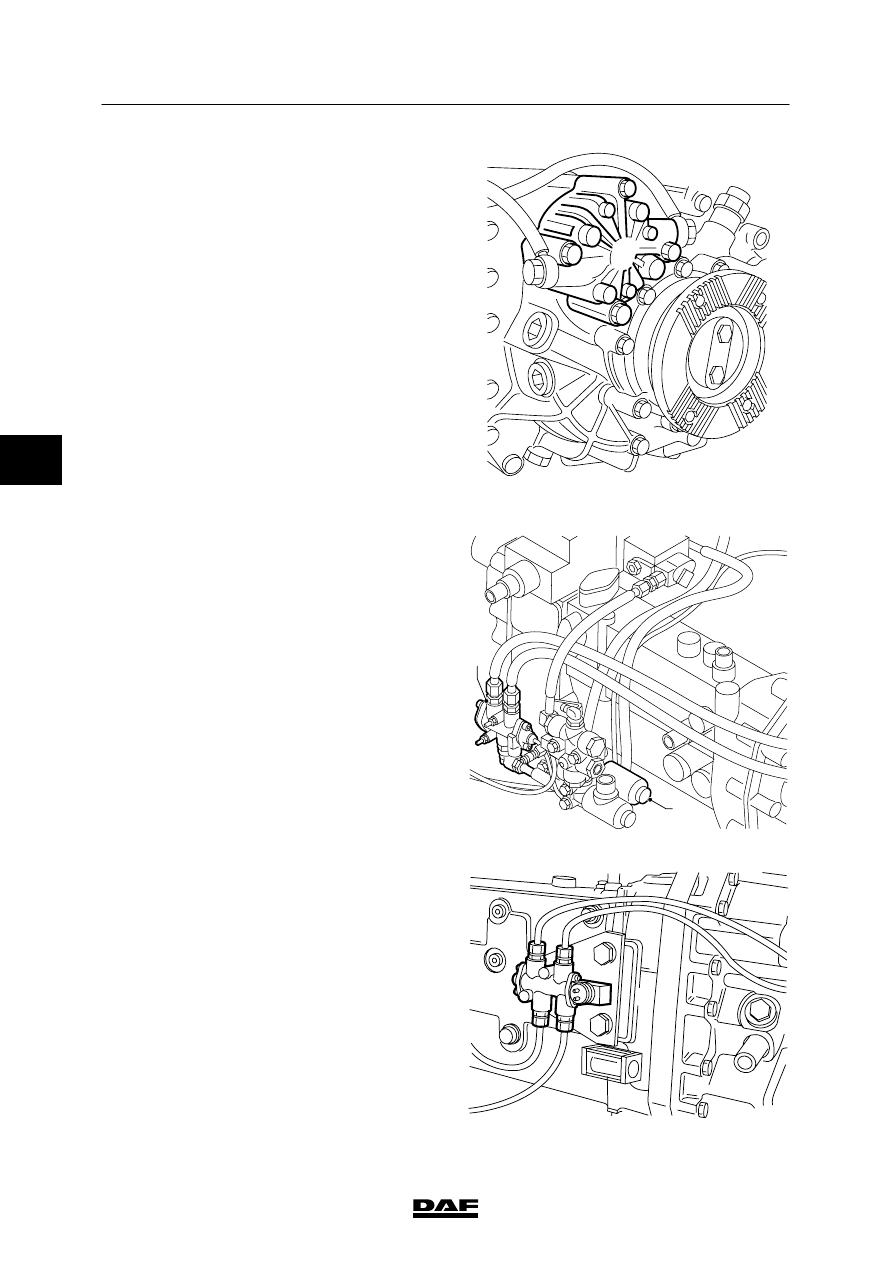

2.

Range-change gear engaging cylinder
At the back of the gearbox.

V300141

3.

Downshift protection valve
At the left-hand side of the gearbox.

Version

CF75/85, production

date

< 2003-21

1.

Electropneumatic downshift protection
valve

2.

Pneumatic downshift protection valve

V300879

2

1

Version

CF75/85, production

date

≥ 2003-21

V 300029

4

ᓻ 200337

3

CF65/75/85 series

General

GEARBOX - PNEUMATIC SECTION

1-5

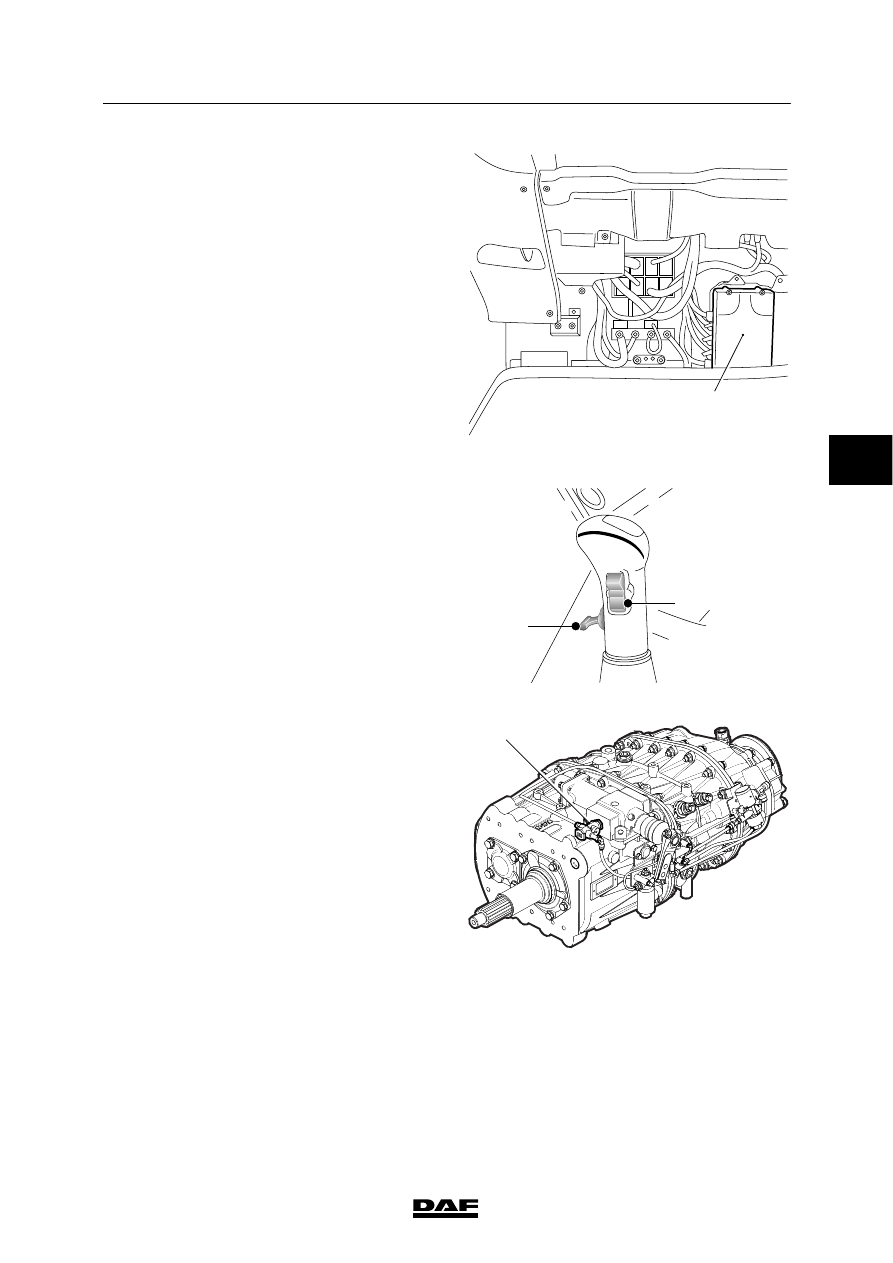

4.

VIC electronic unit
In the central box on the co-driver’s side (1).

V300418

1

5.

Gear lever range-change switch
Rocker switch (B) at the front of the gear
lever.

B

A

D000096

Eaton FS/6309A gearbox
1.

Neutral position valve (1)
At the side of the gearbox.

V300451

1

4

ᓻ 200337

3

GEARBOX - PNEUMATIC SECTION

General

CF65/75/85 series

1-6

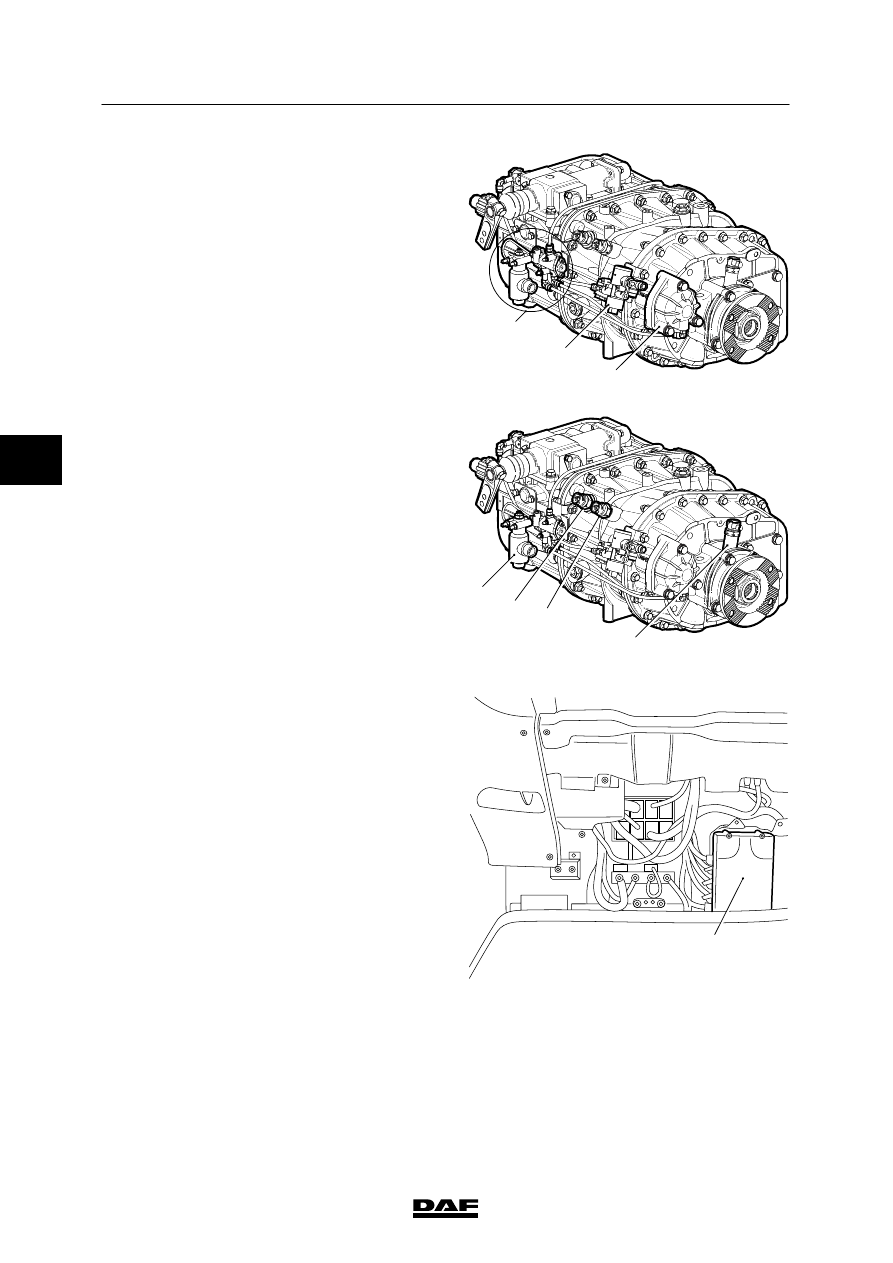

2.

Electropneumatic downshift valve (2)
At the side of the gearbox.

3.

Filter/governor (3)
At the side of the gearbox.

4.

Range-change gear engaging
cylinder (4)
At the side of the gearbox.

V300452

2

3

4

5.

Reversing switch (6)
At the side of the gearbox.

6.

Neutral switch (7)
At the side of the gearbox.

7.

Speed sensor (8)
At the rear of the gearbox.

V300453

5

8

6

7

8.

VIC electronic unit
In the central box on the co-driver’s side (1).

V300418

1

4

ᓻ 200337
