CF65/75/85 series

Clutch

TECHNICAL DATA

9-1

9. CLUTCH

9.1 GENERAL

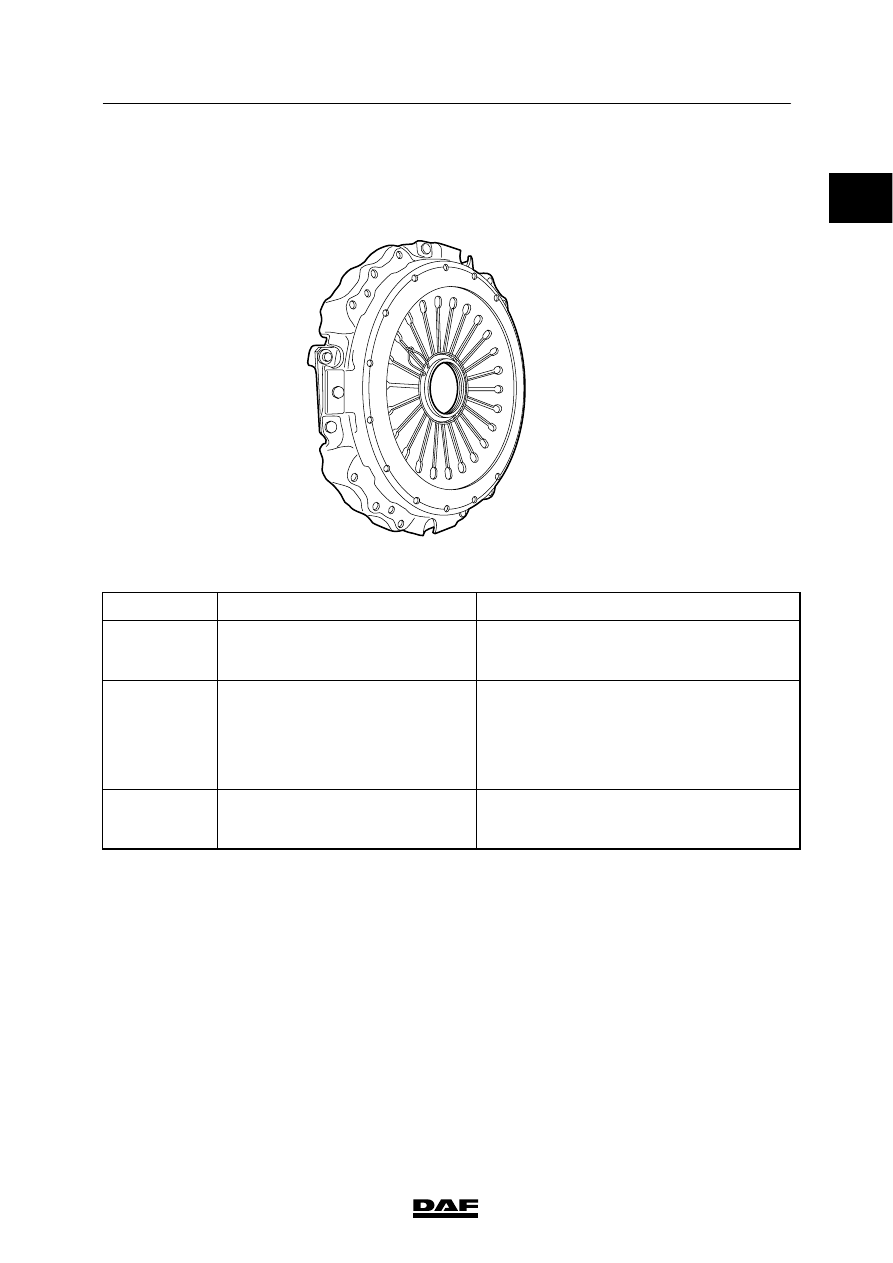

CLUTCH RELEASE ASSEMBLIES

V300390

Clutch release assembly

Engine type

Clutch release assembly type

Note

CE

MF 395
MF 395 with extended service life

Automatically adjusting clutch release
assembly and wear indicator

PE

MF 395
MF 395 with extended service life
MFZ 430
MFZ 430 with extended service life

Automatically adjusting clutch release
assembly

Automatically adjusting clutch release
assembly and wear indicator

XE

MFZ 430
MFZ 430 with extended service life

Automatically adjusting clutch release
assembly and wear indicator

ᓻ 200337

3

TECHNICAL DATA

Clutch

CF65/75/85 series

9-2

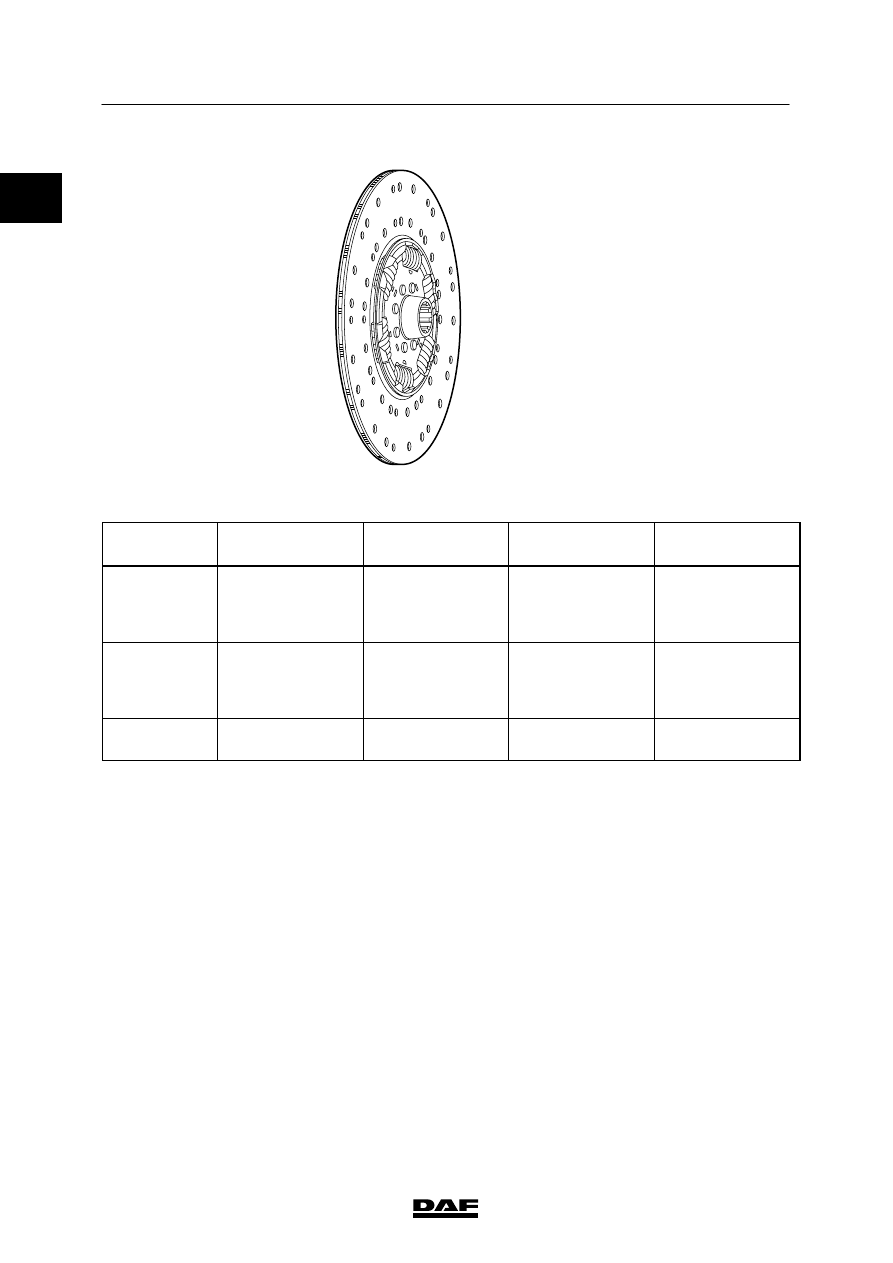

CLUTCH PLATE

V300391

Clutch plate

Engine type

Clutch plate

Lining thickness
(mm)

Splines

Thrust bearing

CE

395 WGTZ
395 WGTZ
395 WGTZ
395 WGTZ

3

3
5
5

1.5

″

1.75

″

1.5

″

1.75

″

KZI-4
KZI-4
KZI-4
KZI-4

PE

395 WGTZ
395 WGTZ
430 GTZ
430 GTZ

3
5
3
5

1.75

″

1.75

″

2

″

2

″

KZI-4
KZI-4
KZIZ-5
KZIZ-5

XE

430 GTZ
430 GTZ

3
5

2

″

2

″

KZIZ-5
KZIZ-5

Note:
All clutch plates are single dry plate versions
and have a lining of the Valeo-Raybestos B9605
asbestos-free type.
The AS Tronic gearbox is fitted with a clutch
plate with the following type of lining: Valeo F202
asbestos-free.

0

ᓻ 200337

0

3

CF65/75/85 series

Clutch

TECHNICAL DATA

9-3

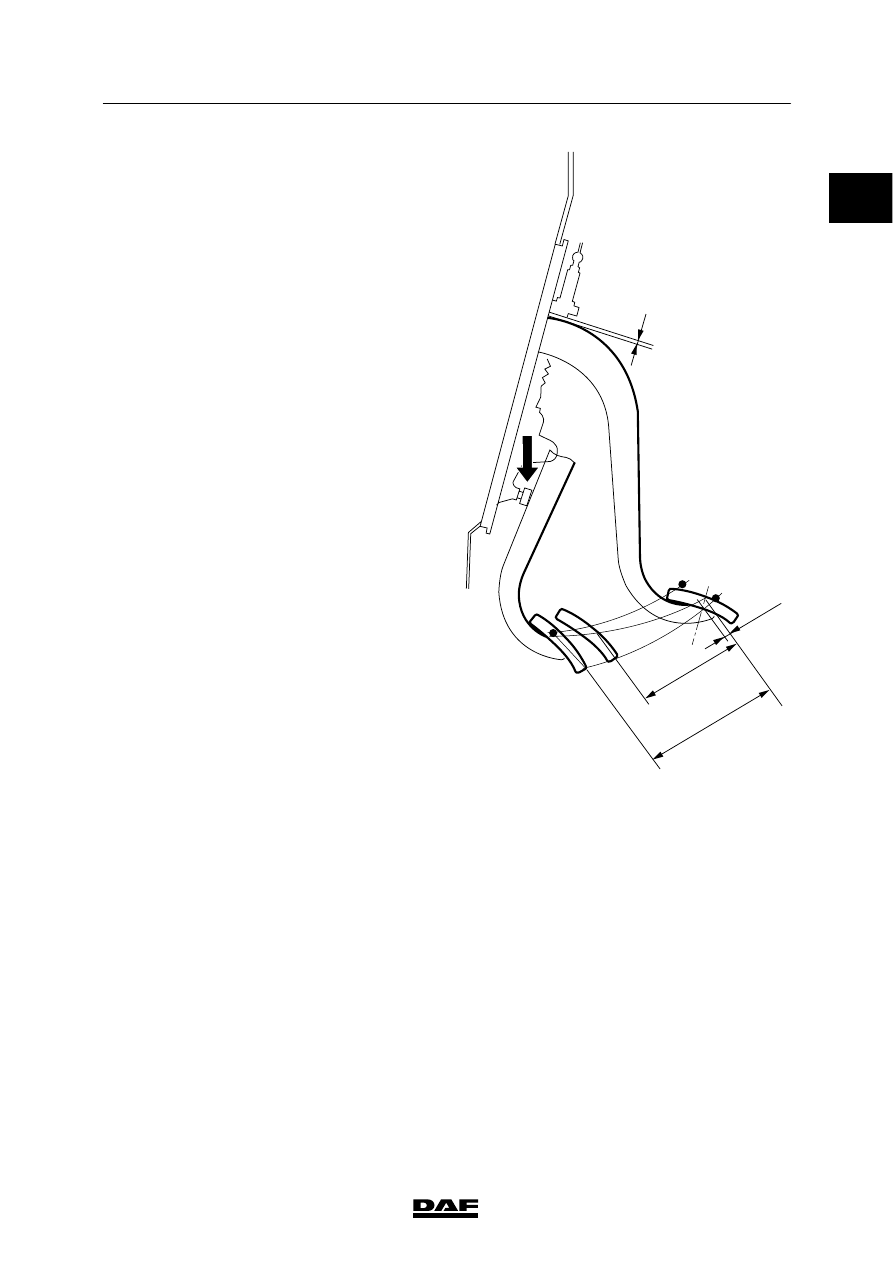

Clutch pedal
Clutch pedal proximity
sensor (A)

1 - 0 + 1 mm

Clutch pedal free
travel (B)

approx. 2 - 4 mm

GV valve begins to
open (C)

123

 2 mm

Total clutch pedal
travel (D)

154

 2 mm

V300315

C

D

B

1

A

ᓻ 200337

3

TECHNICAL DATA

Clutch

CF65/75/85 series

9-4

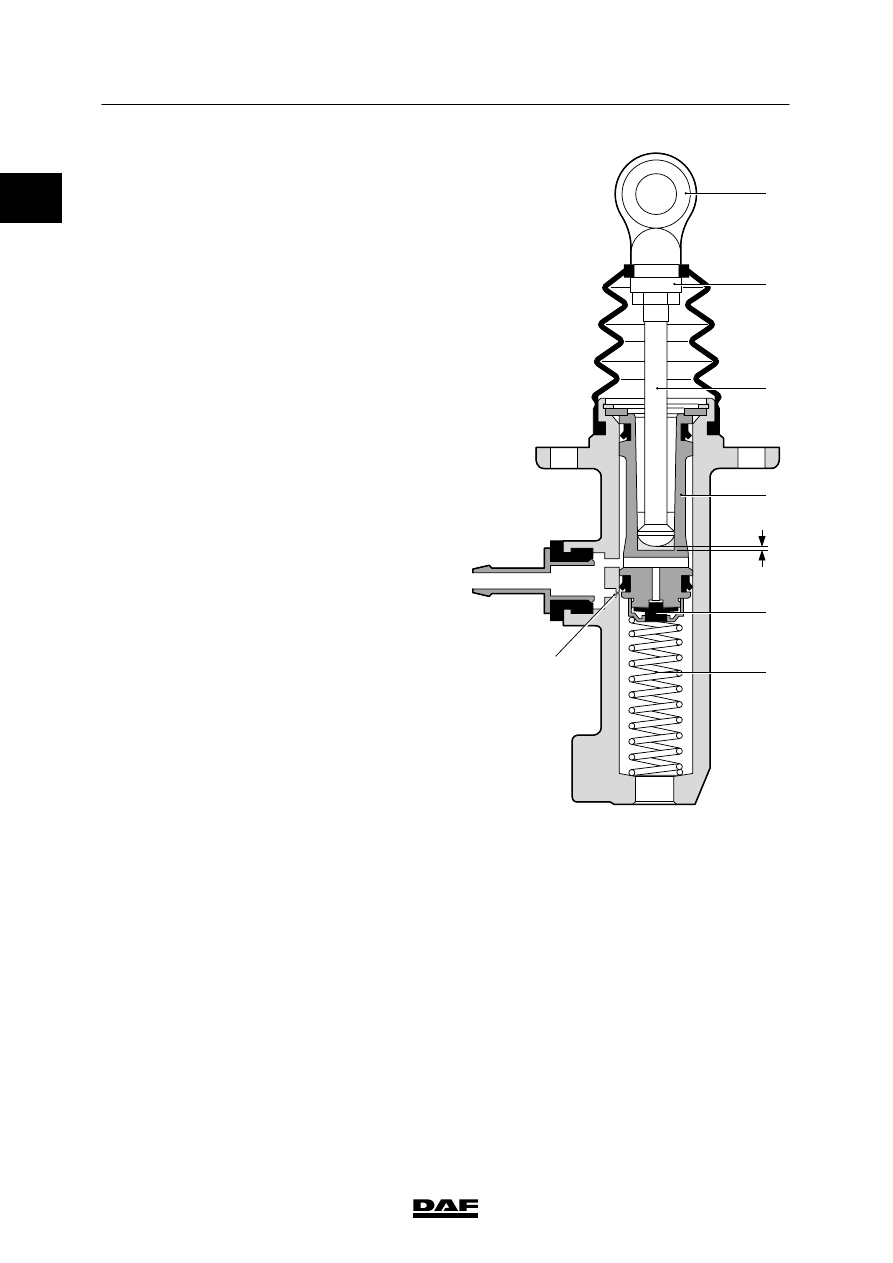

Main cylinder
Maximum piston stroke

34 mm

Pressure pin setting (E)

approx. 0.2 - 0.8 mm

Mounting seals

Silicone grease

V300411

1

E

2

3

4

5

6

7
