CF65/75/85 series

Allison automatic gearbox

TECHNICAL DATA

8-1

8. ALLISON AUTOMATIC GEARBOX

8.1 GENERAL

Allison transmission, used in the

CF65/75, is

electronically controlled and has its own
diagnostic system that saves any faults in the
memory of the ECU (Electronic Control Unit).
The faults can be read at a later date. The
system is operated and the faults are read via

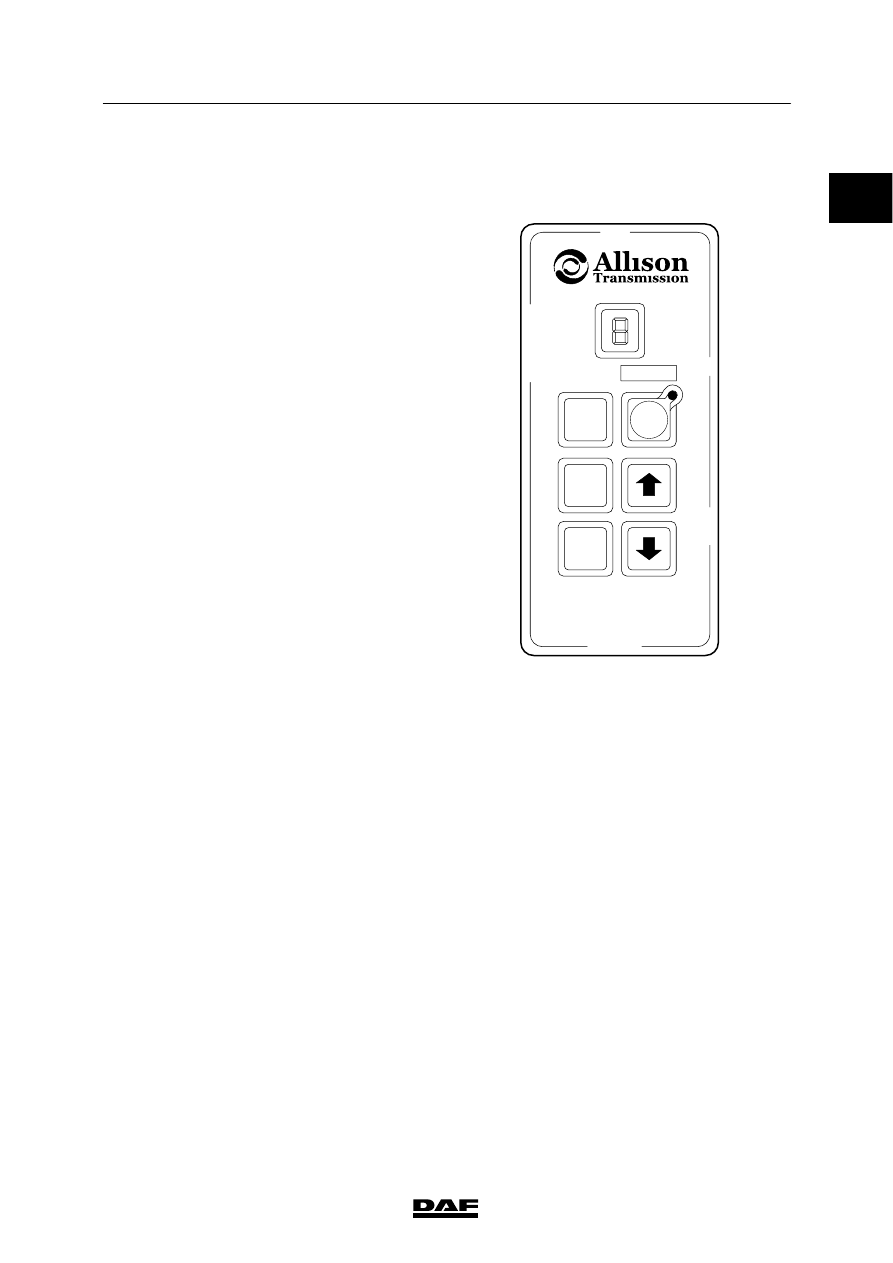

the selector keypad. The “Selector keypad” fitted
with a display is located next to the driver’s seat
and replaces the gear lever with manual
stick-shift gearboxes.

R

D

MODE

N

V300392

ᓻ 200337

3

TECHNICAL DATA

Allison automatic gearbox

CF65/75/85 series

8-2

8.2 TIGHTENING TORQUES

The tightening torques stated in this section are
different from the standard tightening torques
included in the overview of standard tightening
torques.
Any other threaded connections that are
not specified must therefore be tightened to the
torque stated in the overview of
standard tightening torques.

When attachment bolts and nuts are to be
replaced, it is important that they are of exactly
the same length and property class as the ones
removed unless stated otherwise.

Gearbox bleeder

14 Nm

M14 x 2.0 drive flange attachment bolt

75 Nm

Gearbox rear mounting bracket

100 Nm

PTO bracket

55 Nm

Gearbox with flywheel housing adapter, M10 x
1.5

55 Nm

Flex plates to flex plate adapter

CF65

68 Nm

CF75

34 Nm

Flex plate adapter to torque converter

34 Nm

Hydraulic pipes to oil cooler

60 Nm

Gearbox main connector

2.5 Nm

Attachment bolts for oil filter caps

55 Nm

Oil drain plugs

28 Nm

Coolant pipe attachment

55 Nm

Molycote for the top bearing of the torque
converter on installation

BR2S or BR2 Plus

0

ᓻ 200337

0

3

CF65/75/85 series

Allison automatic gearbox

TECHNICAL DATA

8-3

8.3 FILLING CAPACITIES

Allison automatic gearbox oil capacities

Type of gearbox

Capacity at first filling

Capacity at second filling

MD 3060P 4

″ oil sump

27 litres

20 litres

MD 3066P 4

″ oil sump

27 litres

20 litres

MD 3560P 4

″ oil sump

27 litres

20 litres

The oil level when cold must be on the “Cold
full” mark.

Dip-stick readings:

-

“Cold add”

=

add when cold

-

“Cold full”

=

full when cold

-

“Hot add”

=

add when hot

-

“Hot full”

=

full when hot

HOT

FULL

COLD

FULL

HOT

ADD

COLD

ADD

W 3 03 099

ᓻ 200337

3

TECHNICAL DATA

Allison automatic gearbox

CF65/75/85 series

8-4
