DAF CF65, CF75, CF85 Series . Manual - part 1097

©

 200448

3-5

Disassembly and assembly

STABILISERS AND TORQUE RODS

ΧΦ65/75/85 series

9

4

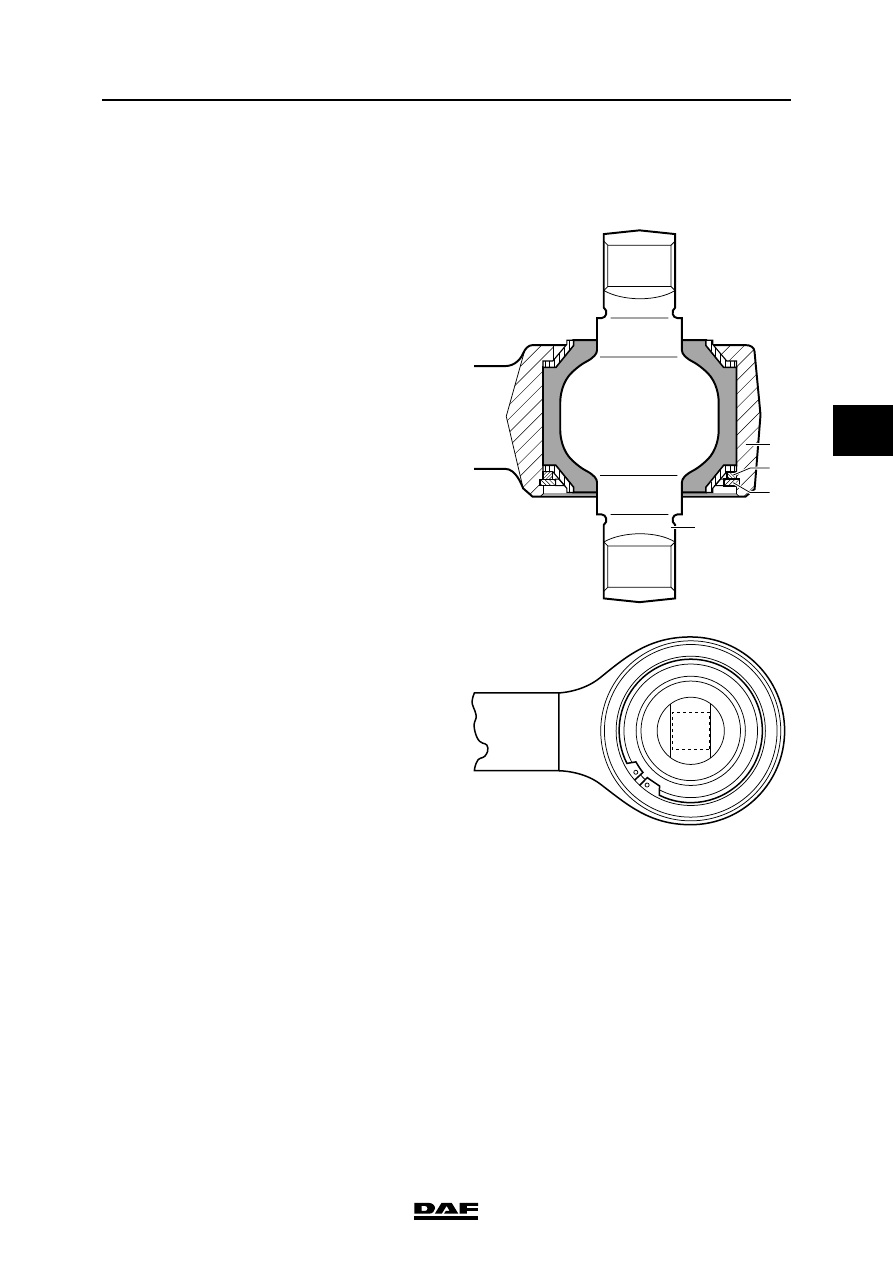

3.3 DISASSEMBLY AND ASSEMBLY, MOUNTING RUBBERS

Disassembling mounting rubber
1.

Remove the circlip (1) and, if fitted, the

shim (2).

2.

Drive the pin and rubber bush unit (3) from

the torque rod housing (4).

Assembling mounting rubber
1.

Apply a thin film of acid-free petroleum jelly

or tyre grease to the rubber.

2.

Push the pin (3) into the housing (4). Make

sure that the bolt holes are parallel with the

torque rod.

3.

Fit the shim (2) (if removed earlier).

4.

Fit the circlip (1) as indicated. Ensure that the

circlip (1) is correctly fitted into the groove of

the housing.

4
2
1

3

W9 03 009

C9 00 298

STABILISERS AND TORQUE RODS

3-6

©

 200448

Disassembly and assembly

4

ΧΦ65/75/85 series

9

©

 200448

1

Contents

LEAF SUSPENSION

ΧΦ65/75/85 series

9

5

5 Leaf suspension

CONTENTS

Page

Date

1.

SAFETY INSTRUCTIONS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200448
1.1

Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200448

2.

GENERAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200448
2.1

Description of leaf suspension. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200448

2.2

Overview drawing, single-axle suspension with bolt attachment. . . . . . . . 2-4 . . . . . 200448

2.3

Overview drawing, single-axle suspension with pin attachment . . . . . . . . 2-5 . . . . . 200448

2.4

Overview drawing, tandem axle suspension . . . . . . . . . . . . . . . . . . . . . . . 2-6 . . . . . 200448

3.

REMOVAL AND INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 . . . . . 200448
3.1

Removal and installation, single-axle spring assembly with bolt
attachment  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 . . . . . 200448

3.2

Removal and installation, spring assembly silentblock with bolt
attachment  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3 . . . . . 200448

3.3

Removal and installation, single-axle spring assembly with pin
attachment  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6 . . . . . 200448

3.4

Removal and installation, sealing rings of pin attachment. . . . . . . . . . . . . 3-8 . . . . . 200448

3.5

Removal and installation, shackle bush of pin attachment  . . . . . . . . . . . . 3-9 . . . . . 200448

3.6

Removal and installation, bearing bush of pin attachment  . . . . . . . . . . . . 3-10 . . . . 200448

3.7

Removal and installation, spring bracket . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11 . . . . 200448

3.8

Removal and installation, spring bracket silentblock . . . . . . . . . . . . . . . . . 3-12 . . . . 200448

3.9

Removal and installation, tandem axle spring assembly . . . . . . . . . . . . . . 3-15 . . . . 200448

3.10 Removal and installation, pivot pin  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17 . . . . 200448
3.11 Removal and installation, arresting cable and bump stop . . . . . . . . . . . . . 3-20 . . . . 200448
3.12 Removal and installation, wearing plates  . . . . . . . . . . . . . . . . . . . . . . . . . 3-21 . . . . 200448
3.13 Removal and installation, alignment plates . . . . . . . . . . . . . . . . . . . . . . . . 3-22 . . . . 200448

4.

DISASSEMBLY AND ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1 . . . . . 200448
4.1

Disassembly and assembly, spring assembly . . . . . . . . . . . . . . . . . . . . . . 4-1 . . . . . 200448

LEAF SUSPENSION

2

©

 200448

Contents

5

ΧΦ65/75/85 series

9
