DAF CF65, CF75, CF85 Series . Manual - part 1020

©

 200424

4-1

Draining and filling

SINGLE REAR AXLE 1132

ΧΦ65/75/85 series

8

2

4. DRAINING AND FILLING

4.1 DRAINING AND FILLING, DIFFERENTIAL

To prevent skin injury, avoid

unnecessary contact with the

drained oil.

Draining the differential
1.

Position the vehicle on a level surface.

2.

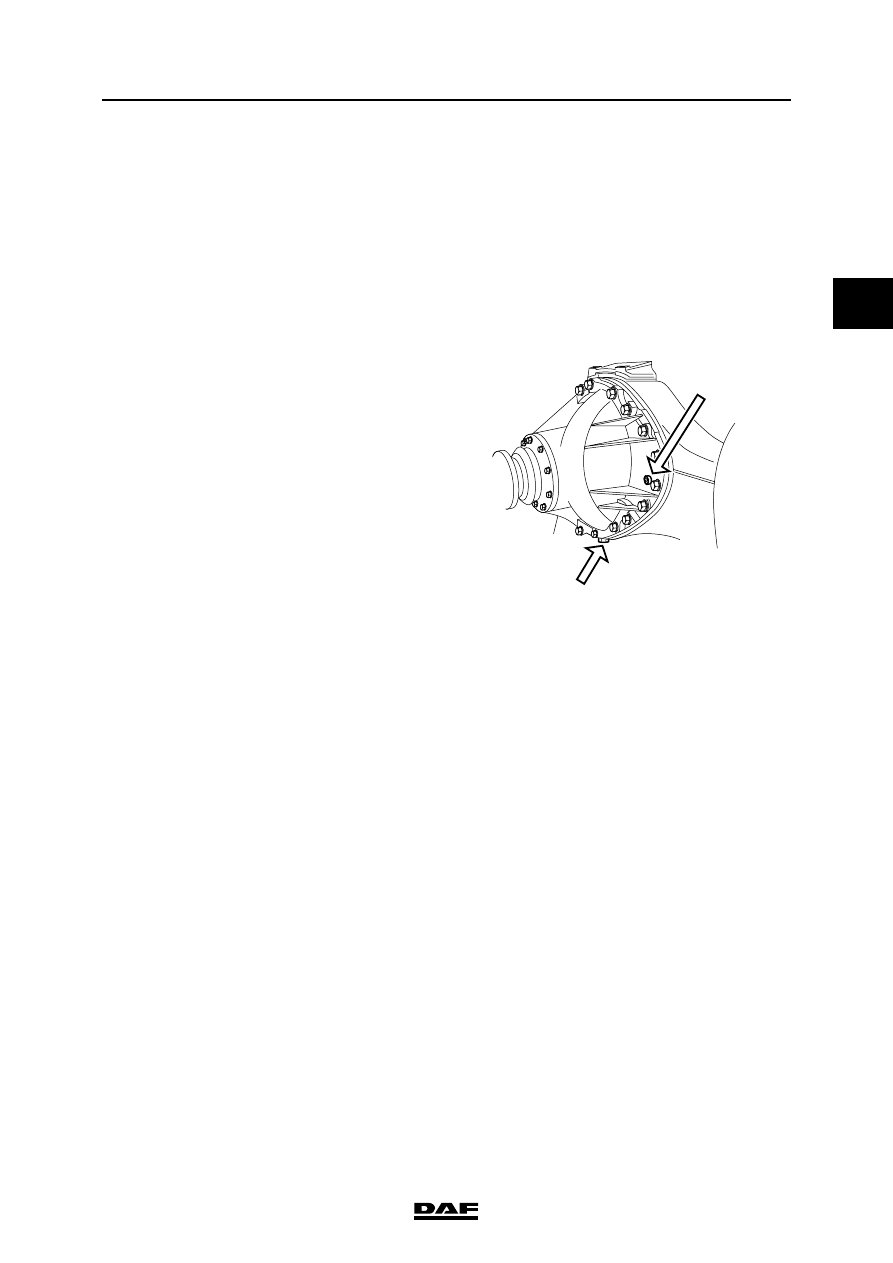

Remove the level check/filler plug (A) and

drain plug (B). Drain the oil.

3.

Fit the drain plug (B) using the special Torx

wrench (DAF no. 1329493) and tighten to

the specified torque; see "Technical data".

Filling the differential
1.

Fill the differential via the level check/filler

plug (A) with the specified quantity of oil, see

"Technical data".

2.

Check the oil level after approx. 5 minutes.

The oil level should now have reached the

level check/filler opening. See 'Inspection

and adjustment".

3.

Fit the level check/filler plug (A) using the

special Torx wrench (DAF no. 1329493) and

tighten to the specified torque; see

"Technical data".

}

M8013

A

B

SINGLE REAR AXLE 1132

4-2

©

 200424

Draining and filling

2

ΧΦ65/75/85 series

8

©

 200424

1

Contents

SINGLE REAR AXLE 1339

ΧΦ65/75/85 series

8

3

3 Single rear axle 1339

CONTENTS

Page

Date

1.

GENERAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200424
1.1

Description  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200424

1.2

Overview drawing, wheel hub unit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2 . . . . . 200424

2.

INSPECTION AND ADJUSTMENT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200424
2.1

Checking the differential oil level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200424

2.2

Checking the operation of the differential lock. . . . . . . . . . . . . . . . . . . . . . 2-2 . . . . . 200424

2.3

Checking the wheel speed sensor ring . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2 . . . . . 200424

2.4

Inspection and adjustment, caster. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3 . . . . . 200424

3.

REMOVAL AND INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 . . . . . 200424
3.1

Removal and installation, entire rear axle . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 . . . . . 200424

3.2

Removal and installation, axle shafts  . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2 . . . . . 200424

3.3

Removal and installation, wheel hub unit  . . . . . . . . . . . . . . . . . . . . . . . . . 3-4 . . . . . 200424

3.4

Removal and installation, wheel speed sensor ring. . . . . . . . . . . . . . . . . . 3-8 . . . . . 200424

3.5

Removal and installation, drive flange . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9 . . . . . 200424

3.6

Removal and installation, pinion oil seal . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10 . . . . 200424

3.7

Removal and installation, differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11 . . . . 200424

3.8

Removal and installation, differential lock . . . . . . . . . . . . . . . . . . . . . . . . . 3-12 . . . . 200424

4.

DRAINING AND FILLING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1 . . . . . 200424
4.1

Draining and filling, differential  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1 . . . . . 200424

SINGLE REAR AXLE 1339

2

©

 200424

Contents

3

ΧΦ65/75/85 series

8
