1

BRANDSTOFSYSTEEM MX-MOTOR

1-8

©

 200541

Werking

XF105 Serie

Gesloten

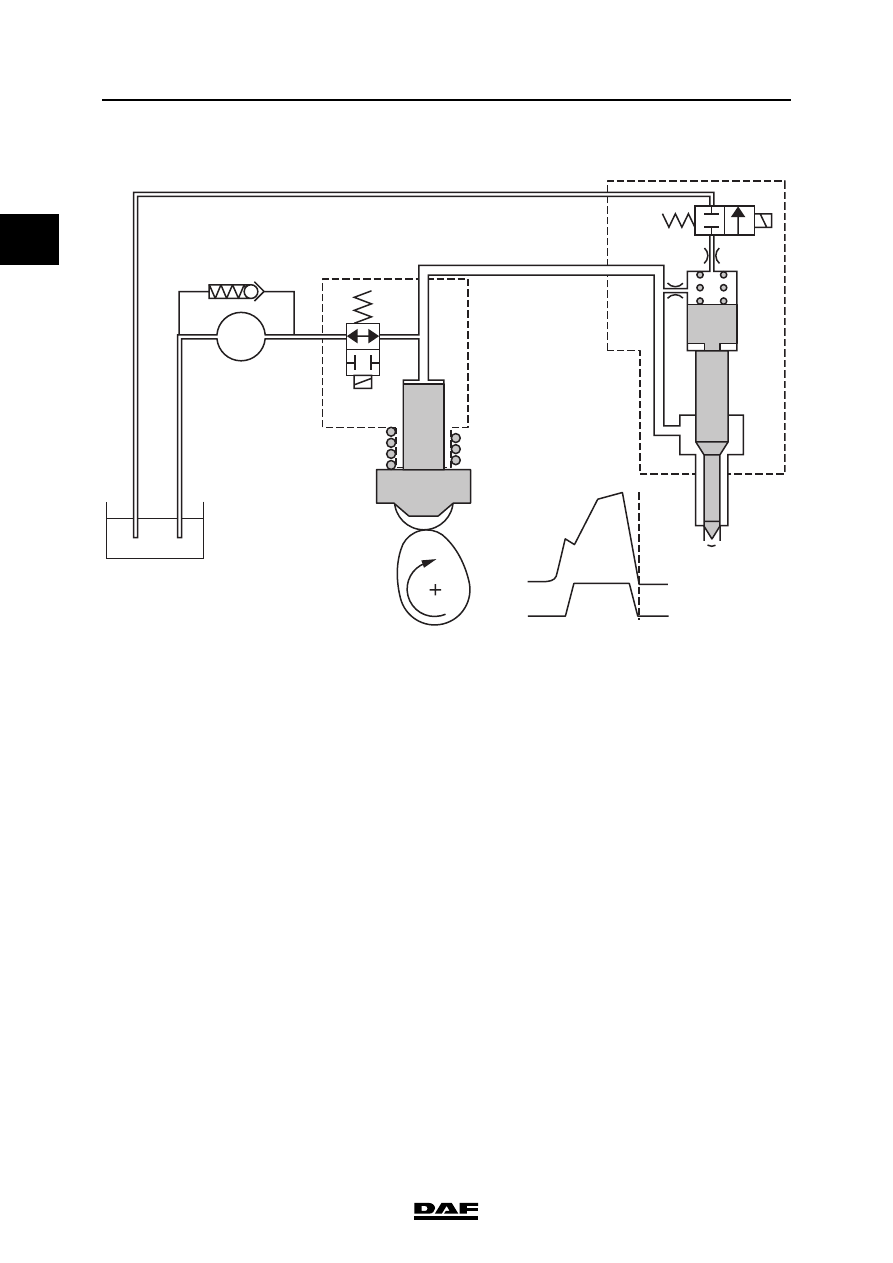

Nu is de brandstofdruk maximaal gedaald en

wordt de verstuivernaald (2e) omlaaggedrukt

door de veer boven de plunjer (d).

De brandstofdruk (x) is nu minimaal.

De verstuivernaald is gesloten (y).

Gesloten

1

2

c

b

b

d

e

a

X

Y

3

P

5

6

4

7

i400800

a

1

©

 200541

2-1

Beschrijving componenten

BRANDSTOFSYSTEEM MX-MOTOR

XF105 Serie

2. BESCHRIJVING COMPONENTEN

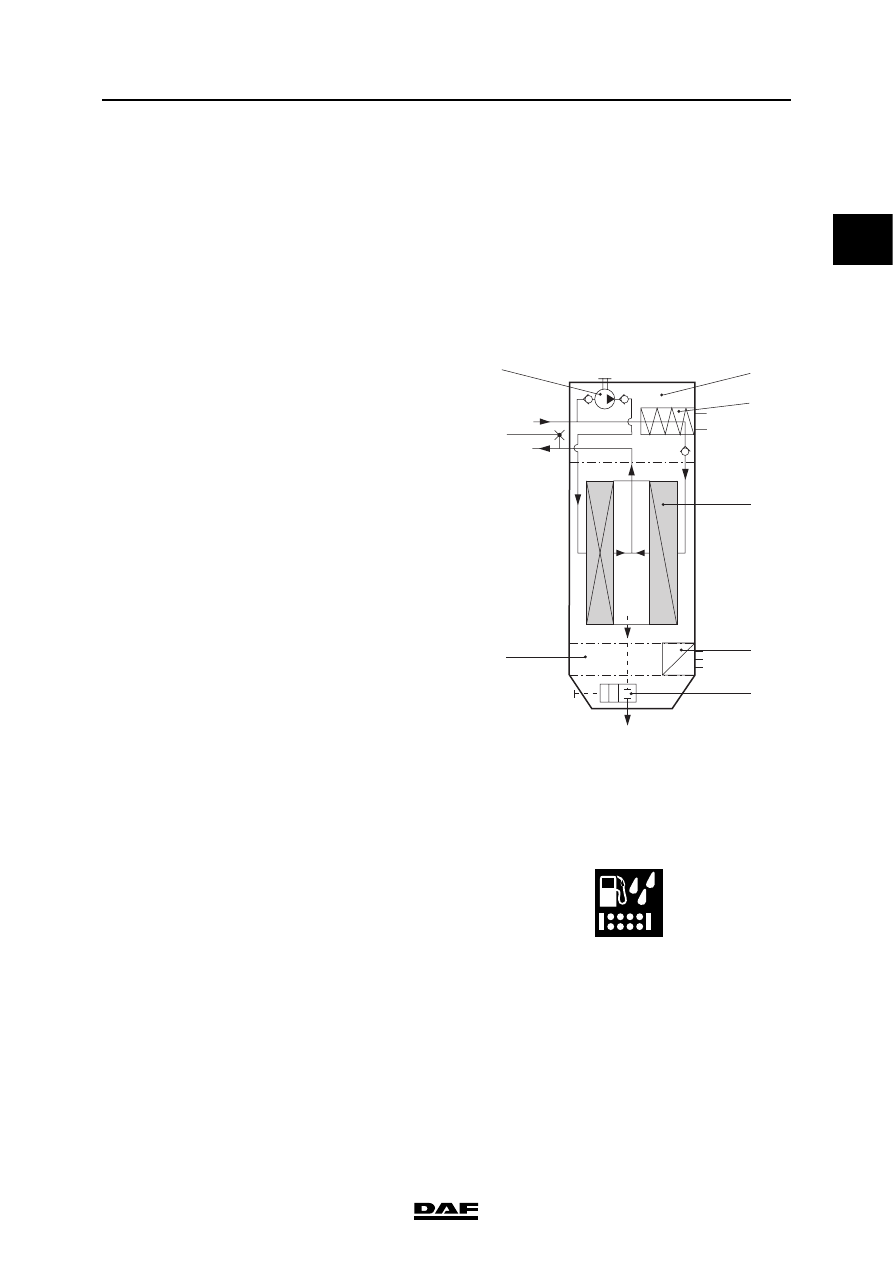

2.1 BRANDSTOFVOORFILTER/WATERAFSCHEIDER

Het brandstofvoorfilter/waterafscheider wordt

aanbevolen voor voertuigen die in koude

omstandigheden rijden en/of slechtere kwaliteit

brandstof tanken. Het brandstoffilter filtert vuil en

scheidt het water van de brandstof. Water in de

brandstof kan corrosie veroorzaken in

componenten van het brandstofsysteem.

De brandstof stroomt vanuit de tank naar het

brandstofvoorfilter (A). De brandstof stroomt

eerst door het verwarmingselement (7) en

vervolgens door het filterelement (4). Door het

filterelement wordt water van de brandstof

gescheiden en druppelt in het bodemdeksel (5).

Vuil in de brandstof wordt door het filterelement

vastgehouden. Na vervanging van het

filterelement kan er met behulp van de handpomp

(1) en de ontluchtingsplug (2) ontlucht worden.

Met behulp van het verwarmingselement (7) kan

bij lage temperaturen (t < -5

C) voorkomen

worden dat er paraffine-kristallisering optreedt.

Paraffinekristallen (vlokken) kunnen

brandstofleidingen en -componenten blokkeren.

Het verwarmingselement is zelfregelend.

Wanneer de waterniveausensor (8) aangeeft dat

het waterniveau in het bodemdeksel hoog staat,

wordt er een massasignaal naar VIC-2 gestuurd.

VIC-2 zorgt ervoor dat er een waarschuwing

geactiveerd wordt op het hoofddisplay. Het water

kan via de aftapplug (6) in het bodemdeksel (5)

wegstromen (C).

Opmerking:

Er is ook een uitvoering leverbaar zonder

verwarmingselement, handpomp en

waterniveausensor.

A

B

2

5

1

3

7

4

C

L

U

i401030

8

6

1

Handpomp

2

Ontluchtingsplug

3

Filterhuis

4

Filterelement

5

Bodemdeksel met waterreservoir

6

Aftapplug

7

Verwarmingselement (B378)

8

Waterniveausensor (B378)

A

Brandstoftoevoer

B

Brandstofafvoer

C

Aftapwater

1

BRANDSTOFSYSTEEM MX-MOTOR

2-2

©

 200541

Beschrijving componenten

XF105 Serie

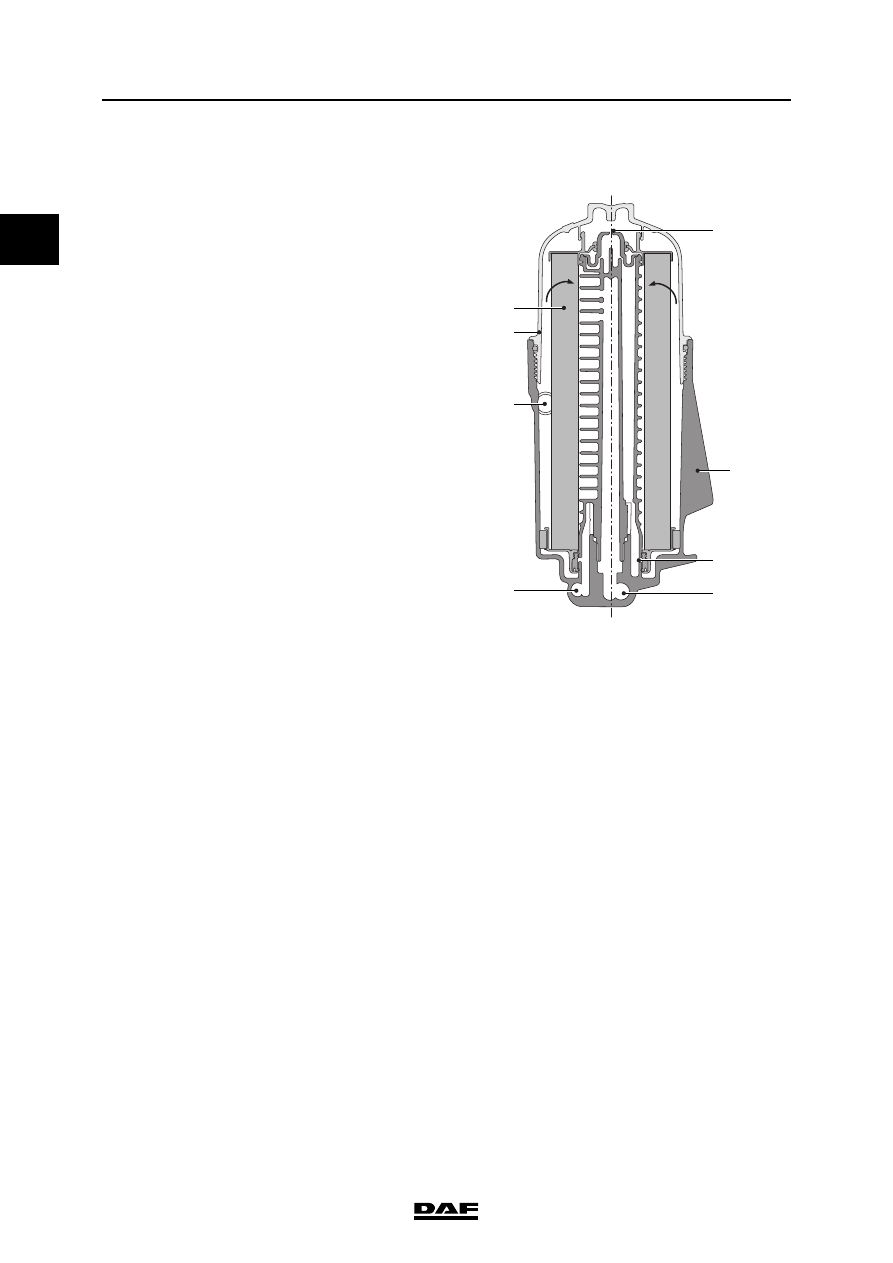

2.2 BRANDSTOFFILTER

Het brandstoffilter bestaat uit een filterhuis (3)

met een filterdop (2) waarin het filterelement (1) is

geklemd. Het binnenste gedeelte van het

filterhuis bevat een centrale buis met een

toevoerzijde (links) en een permanente

ontluchtingszijde (rechts).

De brandstof komt via aansluiting (A) binnen en

wordt door het filterelement (1) geperst. Binnen

het filterelement bevindt zich de centrale buis met

de toevoerzijde (links) en een permanente

ontluchtingszijde (rechts). Via boringen in de

toevoerzijde (links) gaat de gefilterde brandstof

via aansluiting (B) naar de brandstofgalerij in het

cilinderblok.

Een klein gedeelte van de brandstof en eventueel

aanwezige lucht komt via een gekalibreerd gaatje

(D) aan de bovenzijde van de centrale buis in de

permanente ontluchtingszijde (links) en wordt

naar de onderzijde van het filterhuis geleid.

Aan de onderzijde van het filterhuis komt het

kleine beetje brandstof met eventueel aanwezige

lucht samen. Vanaf de onderzijde van het

filterhuis gaat de overtollige brandstof en de

eventueel aanwezige lucht via aansluiting (C)

terug naar de retourgalerij in het cilinderblok. Van

daaruit zal de retourbrandstof van pompunits en

verstuivers samen met de eventueel aanwezige

lucht in het brandstoffilter naar de brandstoftank

stromen.

Opmerking:

Indien het voertuig is uitgerust met de "extended

service interval"-componenten, bestaat de

brandstoffiltering uit twee parallel aangesloten

brandstoffilters gecombineerd in één behuizing.

i401023

3

2

1

E

D

B

C

A

1

Filterelement

2

Filterdop

3

Filterhuis

A

Brandstoftoevoer van opvoerpomp

B

Brandstofafvoer naar toevoergalerij

C

Brandstofretour naar retourgalerij

D

Ontluchting

E

Brandstofafvoer tijdens vervangen

filterelement

1

©

 200541

2-3

Beschrijving componenten

BRANDSTOFSYSTEEM MX-MOTOR

XF105 Serie

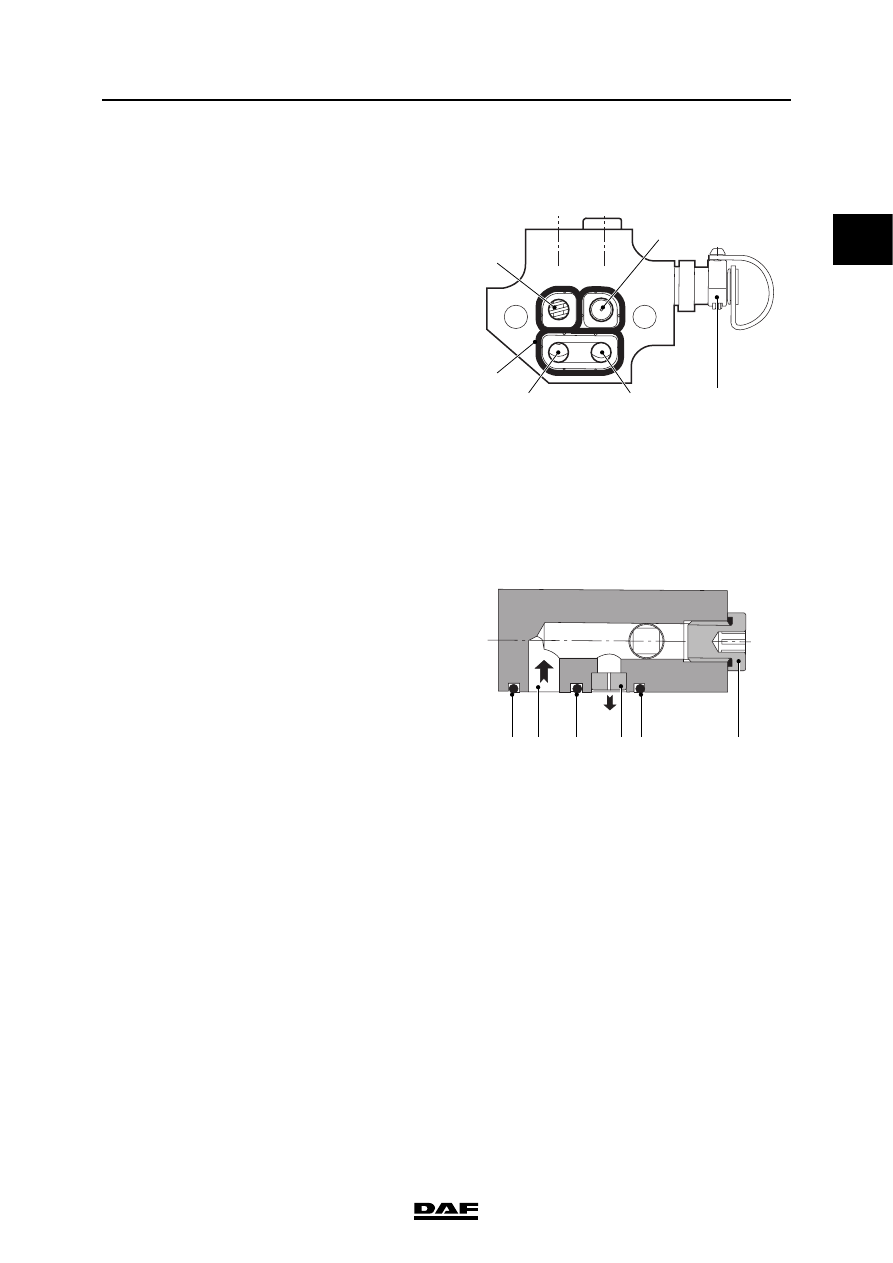

2.3 BRANDSTOFDRUKREGELVENTIEL

Het brandstofdrukregelventiel is direct op het

cilinderblok gemonteerd. Via boringen in het

cilinderblok kan de brandstof vanuit de

toevoergalerij het brandstofdrukregelventiel

instromen (3) en (4). Via aansluiting (1) stroomt

de brandstof terug naar de retourgalerij in het

cilinderblok om vervolgens terug te stromen naar

de brandstoftank. Via aansluiting (2) stroomt de

brandstof naar de aanvoergalerij voor de

brandstofpomp en deze pompt de brandstof weer

naar het brandstoffilter.

De vulaansluiting (5) wordt tijdens productie

gebruikt om het brandstofsysteem te vullen. Dit

aansluitpunt kan ook gebruikt worden om met

een manometer de toevoergalerijdruk te meten.

Vanuit de toevoergalerij in het cilinderblok kan de

brandstof tijdens stationair draaien via de

smoring (2) naar de retourgalerij in het

cilinderblok stromen. Door deze continue

stroming ontstaat tijdens lagere

brandstofdrukken (stationair) in de toevoergalerij

een stabielere druk en kan eventueel aanwezige

lucht altijd naar de retourgalerij ontsnappen. Ook

kan tijdens het ontluchten de brandstof door deze

smoring naar de retourgalerij gepompt worden.

i401026

B

A

4

2

3

6

1

5

B

A

1

Uitgang via drukregelklep (P > 5 bar)

2

Uitgang via smoring naar retourgalerij

3

Ingang vanuit toevoergalerij

4

Ingang vanuit toevoergalerij

5

Vul-/meetaansluiting

6

Afdichting

i401028

6

B

B

2

12

6

6 4

2

Uitgang via smoring naar retourgalerij

4

Ingang vanuit toevoergalerij

6

Afdichting

12

Plug
