1
BRANDSTOFSYSTEEM MX-MOTOR
2-4
©
200541
Beschrijving componenten
XF105 Serie

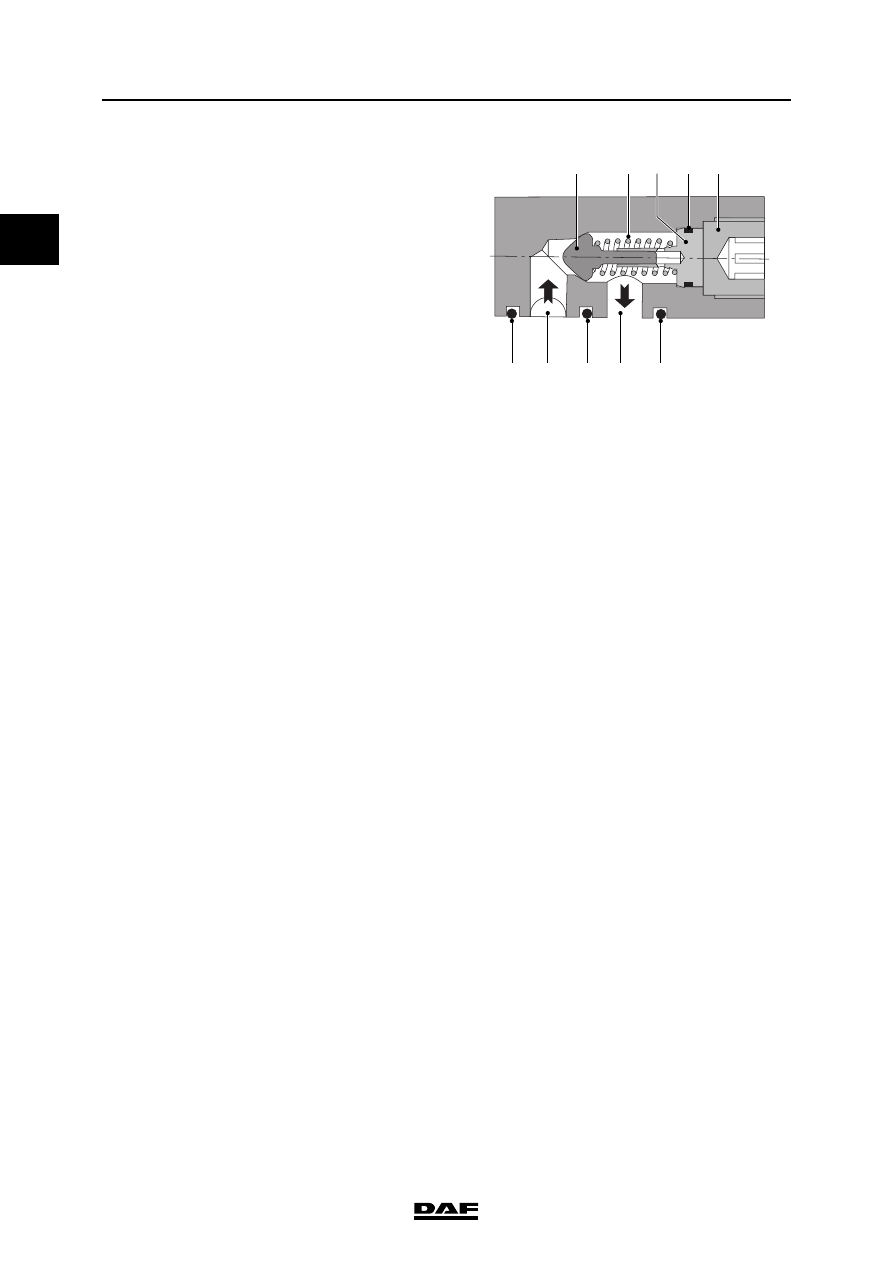

Wanneer de druk in de toevoergalerij oploopt tot
boven circa 5 bar, opent de
brandstofdrukregelklep (7). De brandstof stroomt
via opening (3) naar de toevoergalerij (1) in het
cilinderblok en wordt door de opvoerpomp weer
naar het brandstoffilter gepompt.
i401027
A
A
6
6
6
3
1
8
11
10
9
7
1
Uitgang naar aanvoergalerij
brandstofpomp
3
Ingang vanuit toevoergalerij
6
Afdichting
7
Brandstofdrukregelklep
8
Klepveer
9
Klepgeleider
10
O-ring
11
Plug
