1

©

 200533

2-3

Beschrijving componenten

EAS

XF105 Serie

Elektronische unit
De elektronische unit verwerkt continu de

ingangssignalen van de diverse sensoren en de

informatie die via het CAN-netwerk binnenkomt.

De elektronische unit verwerkt deze signalen en

stuurt, afhankelijk van de geprogrammeerde

waarden die zijn vastgelegd in diverse

kenvelden, de diverse EAS-ventielen aan.

Verwarmingselementen
In de EAS-unit zijn de pomp, het filter en de

AdBlue-leidingen voorzien van een

verwarmingselement. Deze elementen

voorkomen dat de AdBlue kan bevriezen

wanneer de EAS-unit in bedrijf is. Wanneer de

AdBlue is bevroren bij het niet in bedrijf zijn van

de EAS-unit wordt deze ontdooid door de

verwarmingselementen. De duty-cycle waarmee

de spiralen worden aangestuurd is afhankelijk

van de AdBlue-temperatuur.

1

EAS

2-4

©

 200533

Beschrijving componenten

XF105 Serie

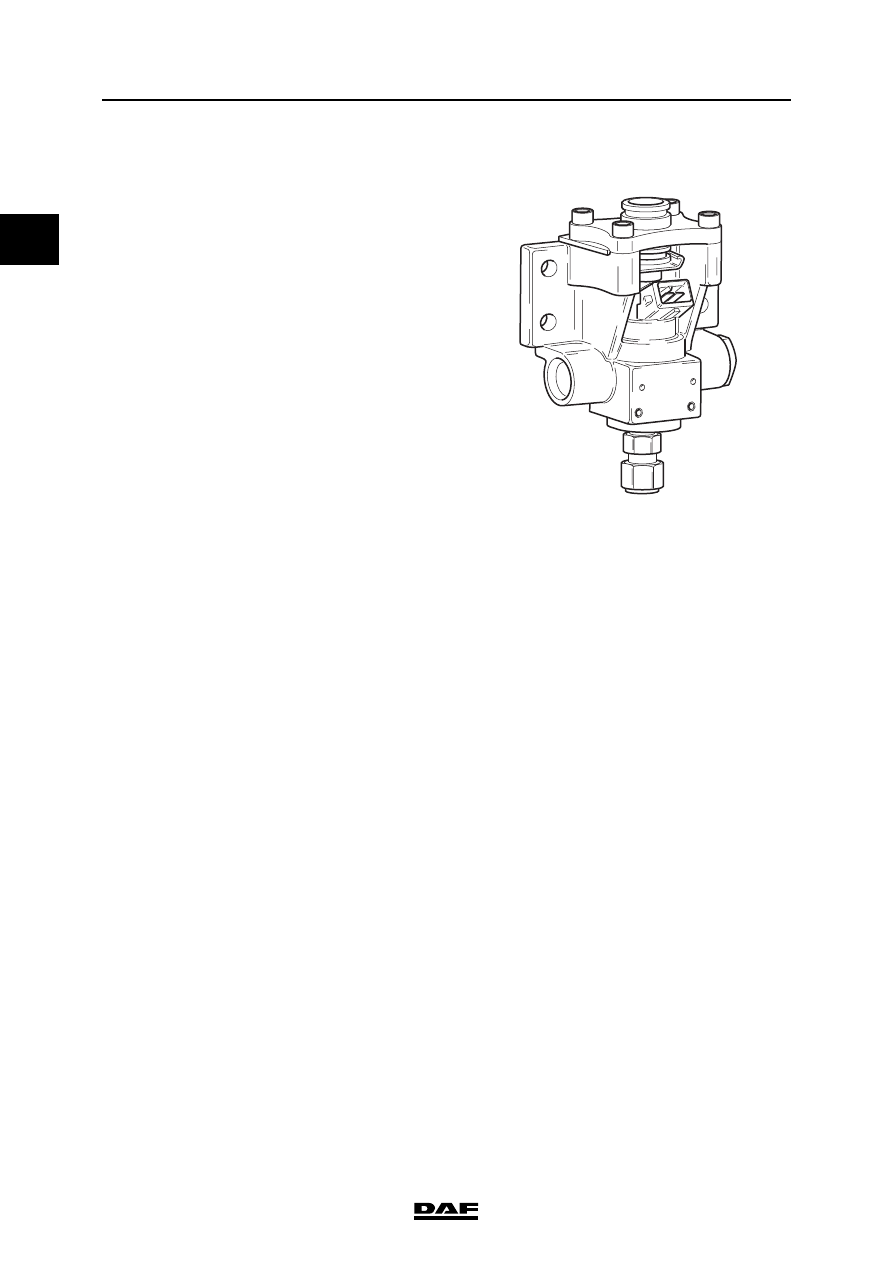

2.2 DOSEERMODULE

In de doseermodule wordt een bepaalde

hoeveelheid AdBlue met lucht samengevoegd.

De doseermodule wordt door de elektronische

unit met een duty-cycle aangestuurd; hierdoor is

de te injecteren hoeveelheid AdBlue nauwkeurig

regelbaar.

De AdBlue wordt met lucht samengevoegd om:

-

een gelijkmatige verdeling van de AdBlue in

de uitlaatpijp en zo in de katalysator te

bewerkstelligen.

-

kristalvorming van adBlue tegen te gaan.

i4 00 703

1

©

 200533

2-5

Beschrijving componenten

EAS

XF105 Serie

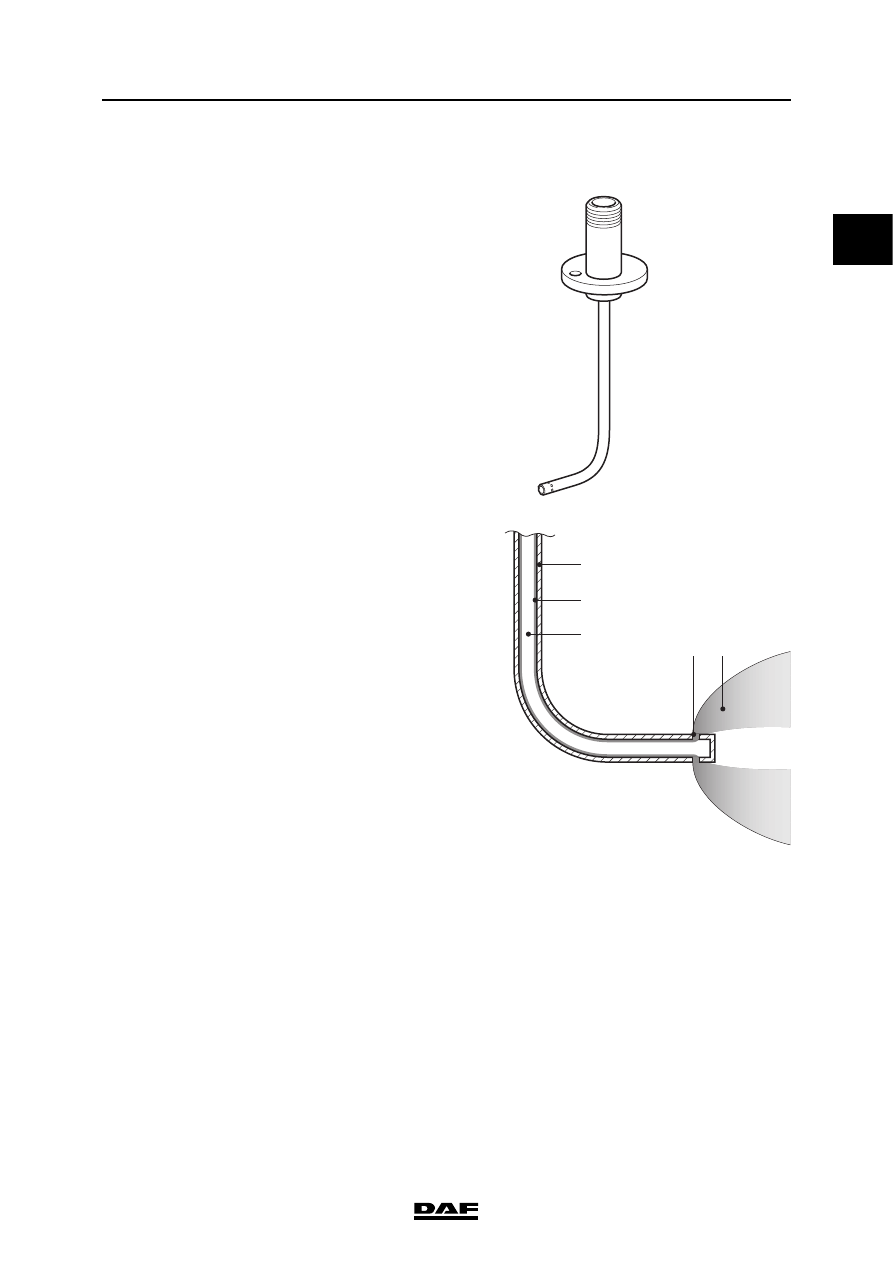

2.3 VERSTUIVER

De verstuiver is in de uitlaatpijp geplaatst vóór de

katalysator. De verstuiver zorgt voor een goede

verstuiving en goede verdeling van de AdBlue in

de uitlaatgasstroom.

Door de hechting van AdBlue aan de binnenzijde

van de verstuiverwand (A) ontstaat er een

vloeistoffilm van AdBlue (B). De AdBlue wordt

getransporteerd langs de verstuiverwand door de

luchtstroom (C) naar het uiteinde van de

verstuiver. Bij de verstuivergaten (D) vormt zich

een mengsel van AdBlue en lucht. Het AdBlue-

luchtmengsel (E) wordt gelijkmatig in de

uitlaatgasstroom gespoten waardoor er een

homogeen mengsel ontstaat.

i400720-2

A

B

C

D

E

i400788

1

EAS

2-6

©

 200533

Beschrijving componenten

XF105 Serie

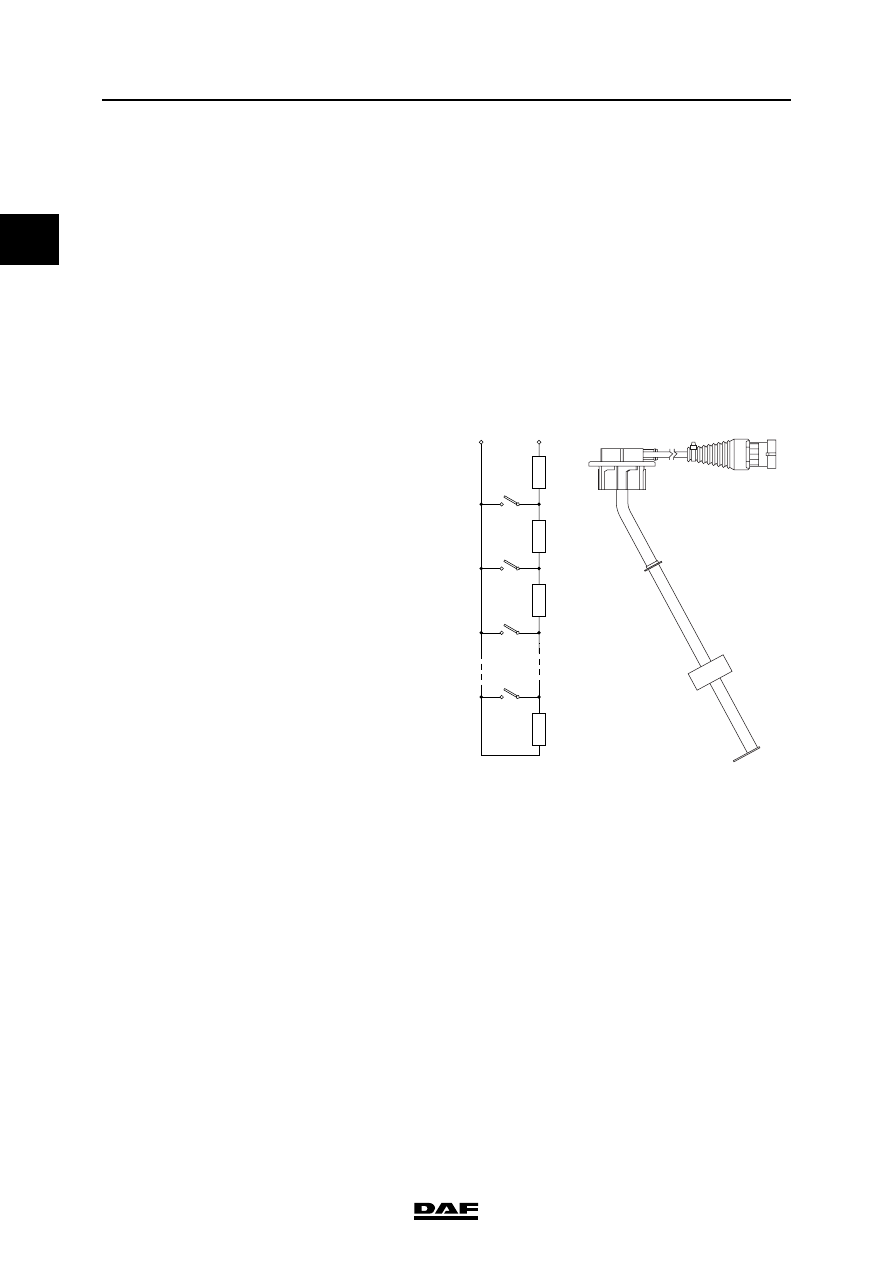

2.4 TANKMODULE

De tankmodule bestaat uit een niveausensor en

een temperatuursensor. De tankmodule bevindt

zich in de AdBlue-tank.

Temperatuursensor
De temperatuursensor meet de temperatuur van

de AdBlue-vloeistof in de AdBlue-tank. De

temperatuursensor is als NTC uitgevoerd (de

weerstand wordt lager naarmate de temperatuur

stijgt). Deze waarde wordt vergeleken met de

AdBlue-temperatuur in de EAS-unit en wordt

gebruikt voor het aansturen van de

verwarmingsspiralen in de EAS-unit.

Niveausensor
De niveausensor meet het AdBlue-niveau in de

AdBlue-tank. De niveausensor bestaat uit 11

microschakelaars (reed-schakelaars) die parallel

geschakeld zijn met 12 weerstanden. Deze

microschakelaars worden beïnvloed door een

buiten de sensor gelegen magnetisch veld. Om

de sensor is een vlotter gemonteerd die op de

AdBlue-vloeistof drijft en is voorzien van een

permanente magneet. De permanente magneet

zorgt ervoor dat een van de schakelaars is

gesloten. Afhankelijk van de gesloten schakelaar

worden twee of meerdere weerstanden in serie

geschakeld waardoor de weerstandswaarde

verandert. De weerstandswaarde wordt door de

ECU van de EAS-unit omgezet in een CAN-

bericht voor de VIC. De VIC stuurt de AdBlue-

meter op de DIP aan.

R

full

R

1

R

2

R

X

RS

1

RS

2

RS

3

RS

X

i400980
