Systeembeschrijving

EAS

XF105 Serie

AdBlue-circuit
In de AdBlue-tank (A) is een tankmodule (B)

geplaatst die bestaat uit een AdBlue-

niveausensor (B1) en een AdBlue-

temperatuursensor (B2). Deze sensoren geven

het niveau en de temperatuur door aan de

elektronische unit (E1) in de EAS-unit (E). De

AdBlue wordt door de AdBlue-pomp (E3) via het

voorfilter (E12) door het AdBlue-filter (E6) naar

het doseerventiel (F1) gepompt. Afhankelijk van

de aansturing van het doseerventiel (F1) wordt er

een bepaalde hoeveelheid AdBlue naar de de

verstuiver (H) doorgelaten. Na het AdBlue-filter

(E6) zijn een AdBlue-temperatuursensor (E5) en

een een AdBlue-druksensor (E2) geplaatst die de

temperatuur en de druk van de AdBlue

doorgeven aan de elektronische unit (E1) in de

EAS-unit (E).

1

EAS

1-8

©

 200533

Systeembeschrijving

XF105 Serie

1

©

 200533

2-1

Beschrijving componenten

EAS

XF105 Serie

2. BESCHRIJVING COMPONENTEN

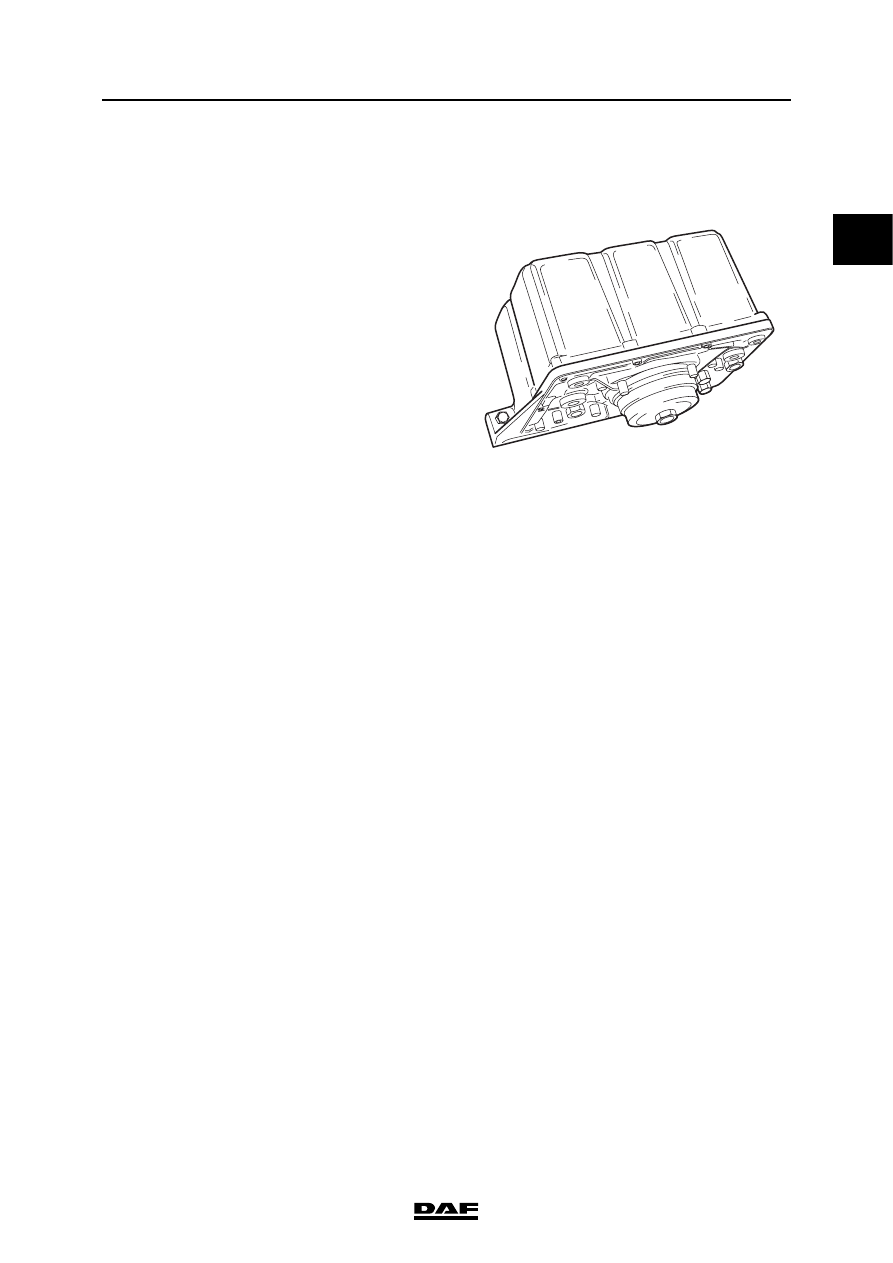

2.1 EAS-UNIT

In de EAS-unit zijn de volgende onderdelen

gemonteerd:

-

AdBlue-pomp

-

ontluchtingsventiel

-

luchtdrukregelventiel

-

AdBlue-druksensor

-

AdBlue-temperatuursensor

-

luchtdruksensor vóór smoring

-

luchtdruksensor na smoring

-

smoring

-

elektronische unit

-

verwarmingselementen

AdBlue-pomp
De AdBlue-pomp is een membraanpomp die de

AdBlue onder druk naar de doseermodule pompt.

De druk is onafhankelijk van de hoeveelheid te

injecteren AdBlue. In de pomp is een

drukregelventiel geplaatst dat de druk constant

houdt wanneer er kleine hoeveelheden AdBlue

worden geïnjecteerd. Tevens is er een demper in

de pomp geplaatst die eventuele drukpieken van

de pomp dempt. De AdBlue-pomp heeft een

variabel toerental en wordt met een duty-cycle

aangestuurd door de elektronische unit. Het

toerental van de pomp is afhankelijk van de

hoeveelheid te injecteren AdBlue.

Ontluchtingsventiel
De functie van dit ventiel is om de AdBlue-

retourleiding te openen zodat de AdBlue-

leidingen kunnen worden doorgeblazen tijdens

de naloopfase. Tevens wordt dit ventiel tijdens

het opstarten aangestuurd om het AdBlue-circuit

drukloos te maken. Het ontluchtingsventiel wordt

door de elektronische unit met een duty-cycle

aangestuurd.

Luchtdrukregelventiel
Het luchtdrukregelventiel zorgt voor een

constante luchtdruk naar de doseermodule in het

EAS-systeem. De luchtdruk is afhankelijk van de

hoeveelheid te injecteren AdBlue. Bij kleine

hoeveelheden AdBlue is de druk lager dan bij

grotere hoeveelheden. Dit om te voorkomen dat

de AdBlue reeds in de verstuiver verdampt

waardoor er kristalvorming in de leiding kan

optreden. Het luchtdrukregelventiel wordt door de

elektronische unit met een duty-cycle

aangestuurd.

i 4 00 719

1

EAS

2-2

©

 200533

Beschrijving componenten

XF105 Serie

AdBlue-druksensor
De druksensor meet de druk van de AdBlue na

het filter. De druksensor is een piëzo-sensor. Hoe

hoger de druk, des te hoger het

spanningssignaal. Het signaal van de sensor is

een ingangssignaal voor de elektronische unit.

Afhankelijk van de gemeten druk wordt de pomp

aangestuurd zodat de AdBlue-druk,

onafhankelijk van de geïnjecteerde hoeveelheid,

constant is.

AdBlue-temperatuursensor
De temperatuursensor meet de temperatuur van

de AdBlue na het filter. Het signaal van de sensor

is een ingangssignaal voor de elektronische unit.

Afhankelijk van de gemeten temperatuur schakelt

de elektronische unit de verwarming van de

diverse onderdelen in de EAS-unit in om

bevriezing te voorkomen. Tevens wordt deze

waarde gebruikt om te bepalen of de EAS-unit in

bedrijf moet zijn.

Luchtdruksensor vóór smoring
Deze luchtdruksensor meet de luchtdruk na het

luchtdrukregelventiel vóór de smoring. De

druksensor is een piëzo-sensor. Hoe hoger de

druk, des te hoger het spanningssignaal. Het

signaal van de sensor is een ingangssignaal voor

de elektronische unit. Afhankelijk van de

gemeten druk wordt het luchtdrukregelventiel

aangestuurd.

Luchtdruksensor na smoring
Deze luchtdruksensor meet de luchtdruk na de

smoring. De druksensor is een piëzo-sensor. Hoe

hoger de druk, des te hoger het

spanningssignaal. Het signaal van de sensor is

een ingangssignaal voor de elektronische unit.

De elektronische unit gebruikt dit signaal om de

waarde van de andere sensor op

aannemelijkheid te controleren. Tevens wordt dit

signaal gebruikt om een eventuele luchtlekkage

naar de doseermodule op te sporen.

Smoring
De smoring zorgt ervoor dat er een constante

hoeveelheid lucht doorstroomt naar de

doseermodule. De doorstroming van de

constante hoeveelheid lucht wordt "bewaakt"

door de luchtdruksensoren vóór en na de

smoring.
