DAF XF105. Manual - part 123

1

©

 200533

1

Inhoud

EAS

XF105 Serie

EAS

INHOUD

Blad

Datum

1.

SYSTEEMBESCHRIJVING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200533
1.1

Overzichtstekening EAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200533

1.2

Overzichtstekening EAS-unit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2 . . . . . 200533

1.3

Uitlaatgassen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4 . . . . . 200533

1.4

Werking EAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5 . . . . . 200533

2.

BESCHRIJVING COMPONENTEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200533
2.1

EAS-unit  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200533

2.2

Doseermodule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4 . . . . . 200533

2.3

Verstuiver  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5 . . . . . 200533

2.4

Tankmodule. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6 . . . . . 200533

2.5

Uitlaatgastemperatuursensor voor katalysator  . . . . . . . . . . . . . . . . . . . . . 2-7 . . . . . 200533

2.6

Uitlaatgastemperatuursensor na katalysator . . . . . . . . . . . . . . . . . . . . . . . 2-7 . . . . . 200533

2.7

Katalysator. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8 . . . . . 200533

3.

REGELFUNCTIES  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 . . . . . 200533
3.1

Opstartfase  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 . . . . . 200533

3.2

Bedrijfsfase  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3 . . . . . 200533

3.3

Stand-by-fase  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4 . . . . . 200533

3.4

Naloopfase  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6 . . . . . 200533

3.5

Controle katalysator aanwezigheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8 . . . . . 200533

4.

SCHEMA'S  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1 . . . . . 200533
4.1

Legenda blokschema  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1 . . . . . 200533

4.2

Blokschema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2 . . . . . 200533

1

EAS

2

©

 200533

Inhoud

XF105 Serie

1

©

 200533

1-1

Systeembeschrijving

EAS

XF105 Serie

1. SYSTEEMBESCHRIJVING

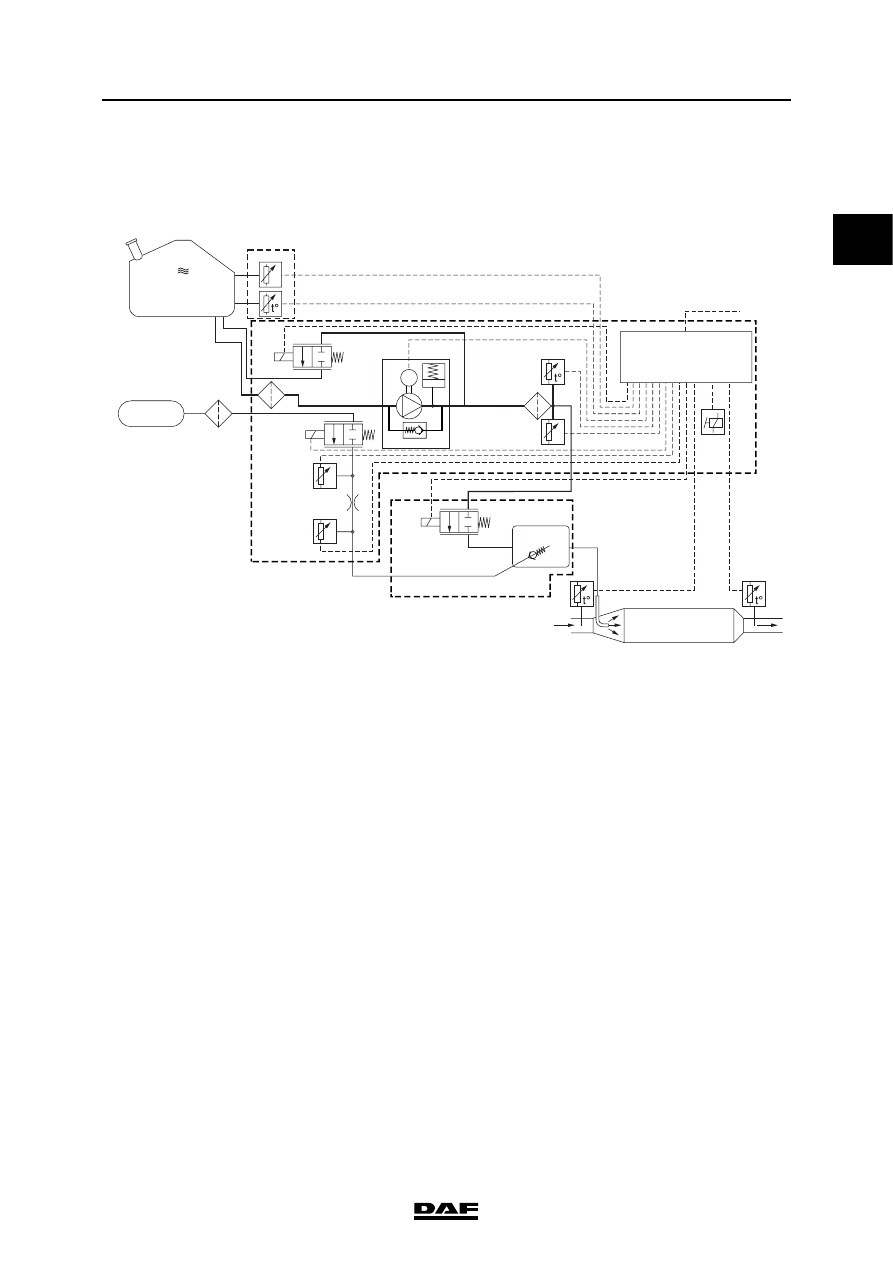

1.1 OVERZICHTSTEKENING EAS

i400974

Q

1

1

CAN

2

3

4

7

9

10

11

2

8

12

2

1

5

6

B

A

C

D

E

F

H

J

I

P

P

P

M

G

A

AdBlue-tank

E7

Luchtdrukregelventiel

B

Tankmodule

E8

Ontluchtingsventiel

B1

AdBlue-niveausensor

E9

Druksensor vóór smoring

B2

AdBlue-temperatuursensor

E10 Druksensor na smoring

C

Luchtvoorraad

E11 Drukontlastingsventiel

D

Luchtfilter

E12 Voorfilter

E

EAS-unit

F

Doseermodule

E1

Elektronische unit

F1

Doseerventiel

E2

AdBlue-druksensor

F2

Mengkamer

E3

AdBlue-pomp

G

Uitlaatgastemperatuursensor voor katalysator

E4

Intern relais

H

Verstuiver

E5

AdBlue-temperatuursensor

I

Katalysator

E6

AdBlue-filter

J

Uitlaatgastemperatuursensor na katalysator

1

EAS

1-2

©

 200533

Systeembeschrijving

XF105 Serie

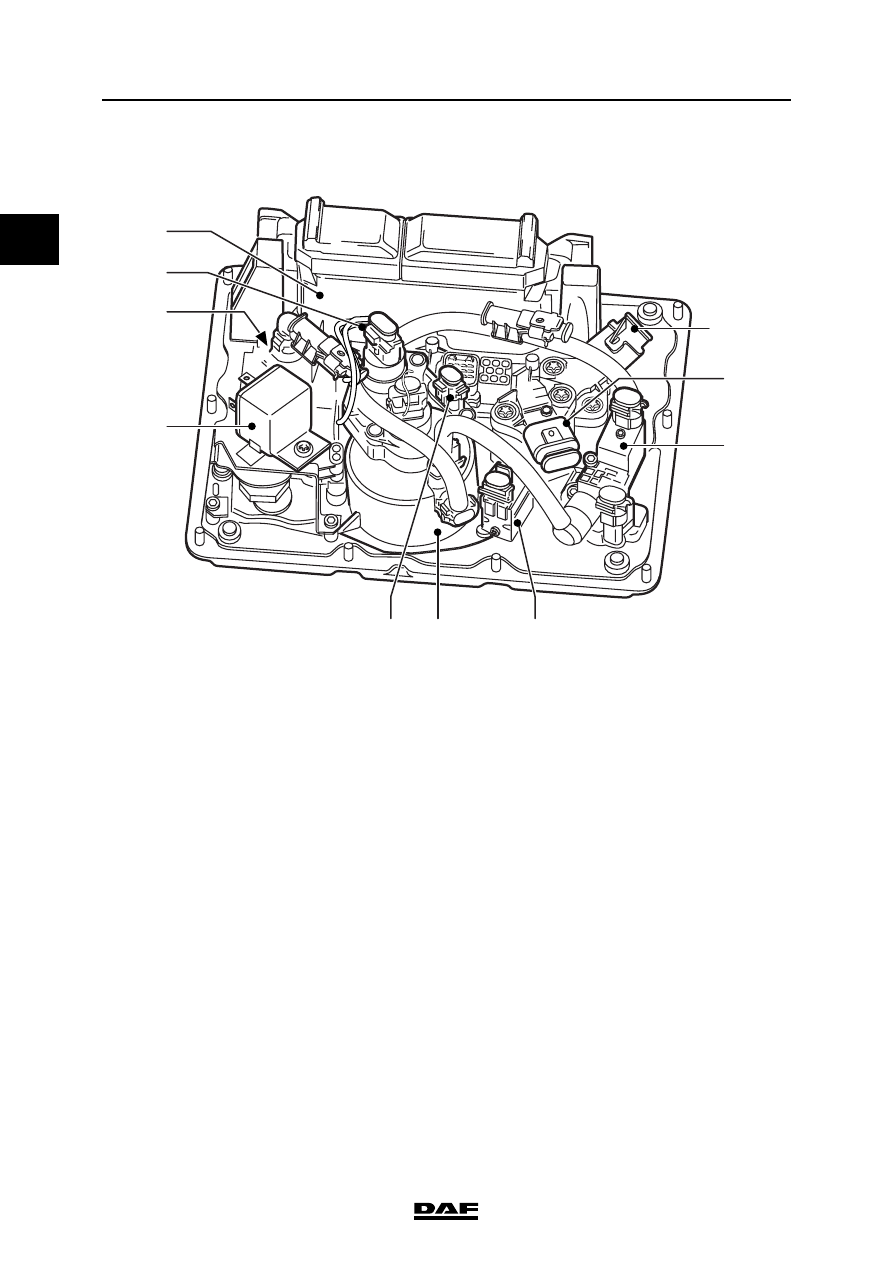

1.2 OVERZICHTSTEKENING EAS-UNIT

1

5

6

7

8

9

10

4

2

3

i400700

1.

Elektronische unit

2. AdBlue-druksensor
3.

AdBlue-pomp

4.

Intern relais met behuizing

5.

AdBlue-temperatuursensor

6.

AdBlue-filter

7.

Luchtdrukregelventiel

8.

Ontluchtingsventiel

9.

Luchtdruksensor vóór smoring

10.

Luchtdruksensor na smoring
