DAF XF105. Manual - part 122
0
©
200533
1-9
EAS
TECHNISCHE GEGEVENS
XF105 Serie
(1) Open spanning, met losgenomen connector

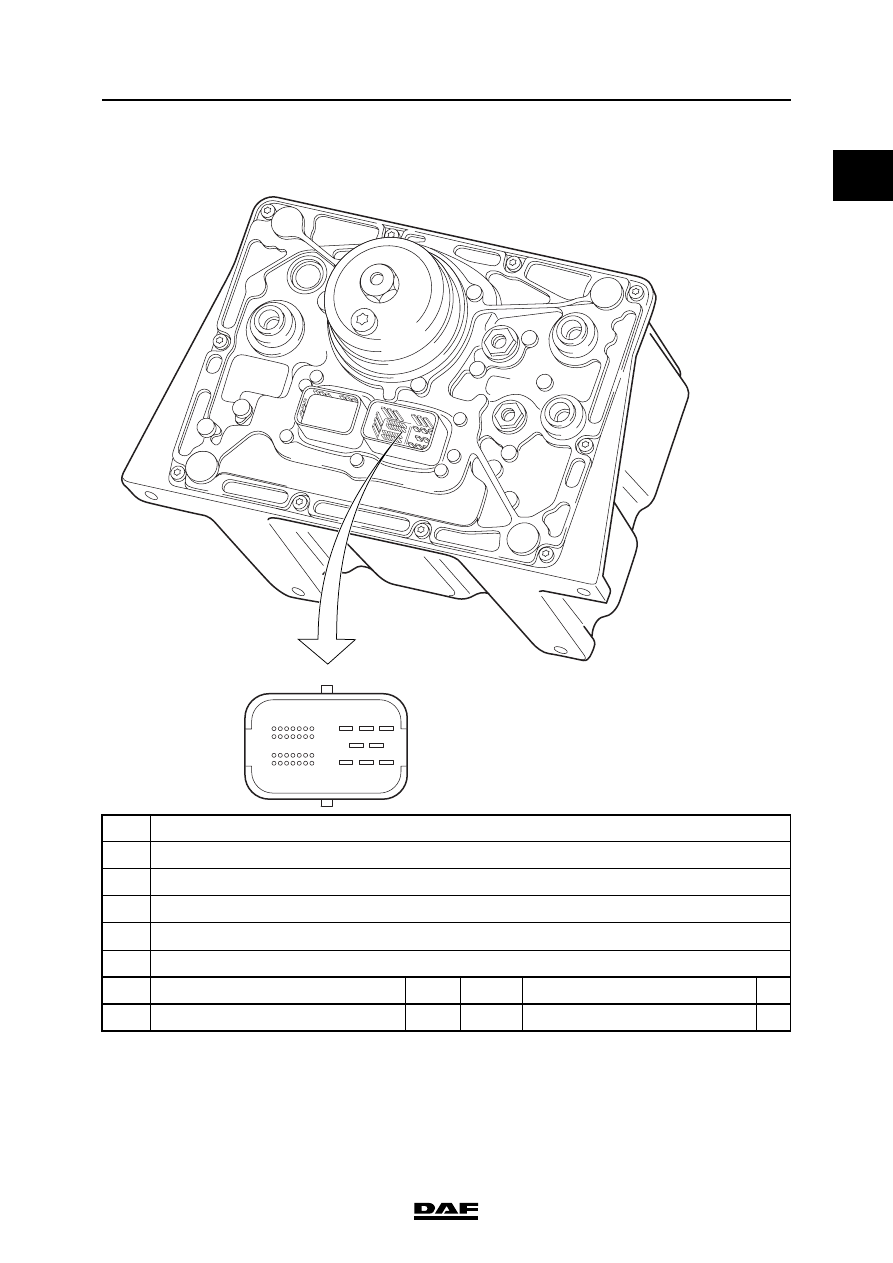

Elektrische aansluitingen
1.
Massa niveausensor
2.
Signaal niveausensor
3.
Massa temperatuursensor
4.
Signaal temperatuursensor
A
Aansluitpunt op de elektronische unit
B
Omschrijving van aansluitpunt
C
Meetwaarde op aansluitpunt (Ubat = accuspanning)
D
Meeteenheid
E
Toelichting (indien van toepassing)
F
Bij vermelding van "X" is binnen "Technische gegevens" aanvullende informatie beschikbaar
A
B
C
D
E
F
18
Ingangssignaal AdBlue-
temperatuursensor
VDC
Signaalspanning afhankelijk van
de temperatuur. De sensor kan
worden gecontroleerd door de
weerstand te meten met
losgenomen connector. Zie
onderstaande tabel.
X
19
Massa AdBlue-temperatuursensor
<0,5
VDC
20
Ingangssignaal van AdBlue-
niveausensor
VDC
Signaalspanning afhankelijk van
de temperatuur. De sensor kan
worden gecontroleerd door de
weerstand te meten met
losgenomen connector. Zie
onderstaande tabel
X

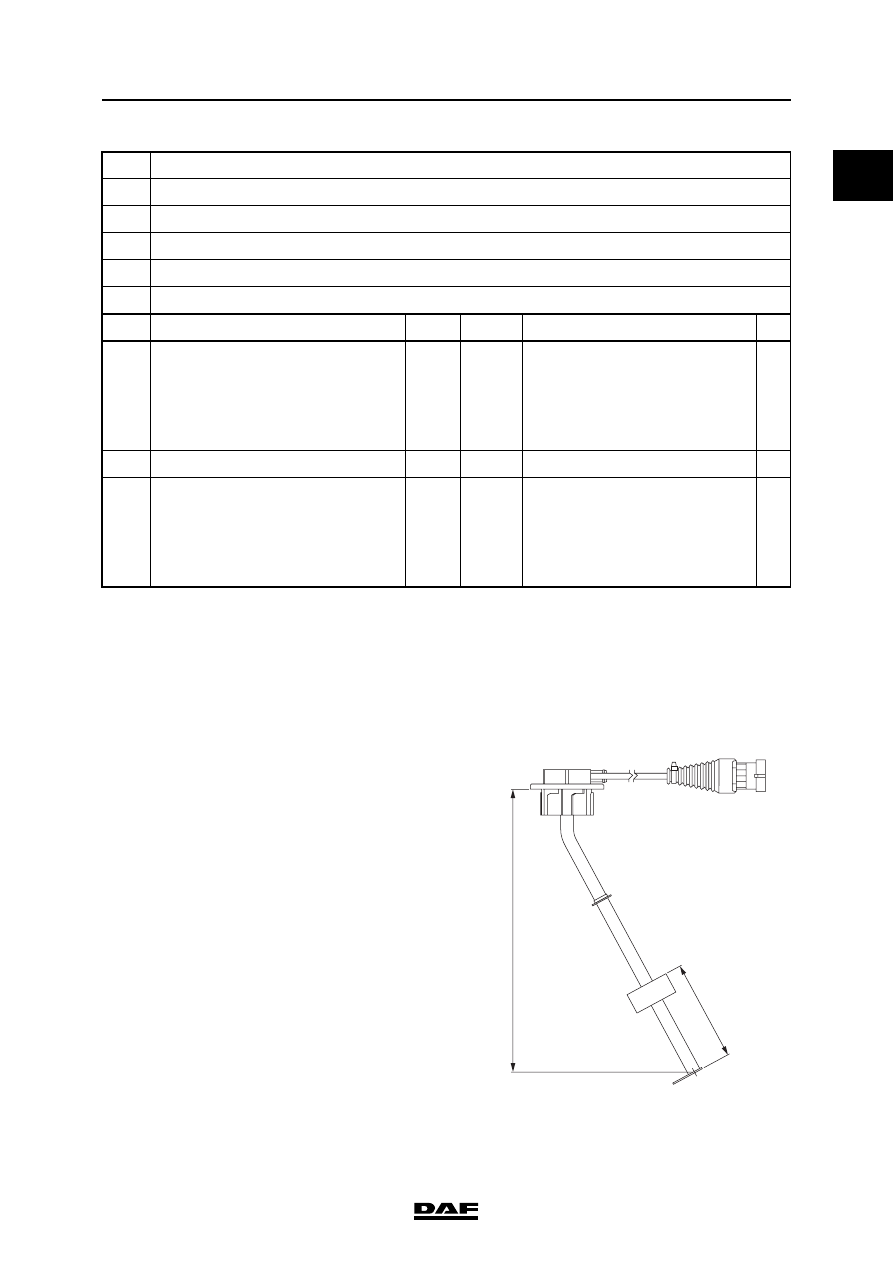

Type sensor
niveau/temperatuur
Type AdBlue-niveausensor
reedschakelaars in combinatie met weerstanden
Type AdBlue-temperatuursensor
NTC
Voedingsspanning AdBlue-niveausensor
circa 5 V
Voedingsspanning AdBlue-temperatuursensor
circa 5 V
H
L
i400979
