DAF 95XF. Manual - part 771

9

STABILISERS AND TORQUE RODS

Contents

2

4

ǹ 9701

9

General

STABILISERS AND TORQUE RODS

1-1

1. GENERAL

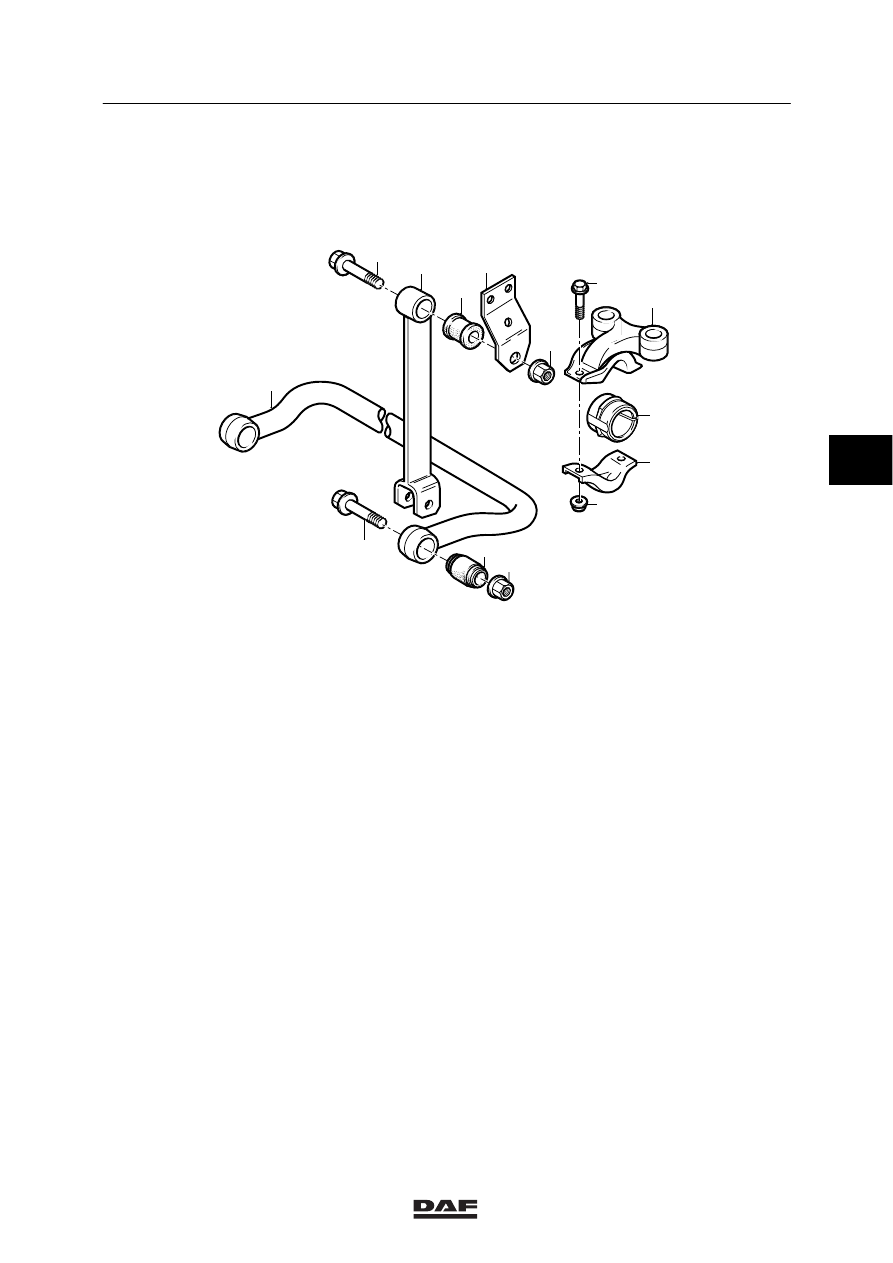

1.1 OVERVIEW DRAWING, FRONT-AXLE STABILISER

C9 00 167

2

6

1

8

7

9

3

5

4

11

12

13

10

14

1.

Flange bolt

2.

Shackle

3.

Silentbloc

4.

Bracket

5.

Flange nut

6.

Stabiliser

7.

Flange bolt

8.

Silentbloc

9.

Flange nut

10. Flange bolt
11.

Bracket

12. Silentbloc
13. Bracket
14. Flange nut

4

ǹ 9701

9

STABILISERS AND TORQUE RODS

General

1-2

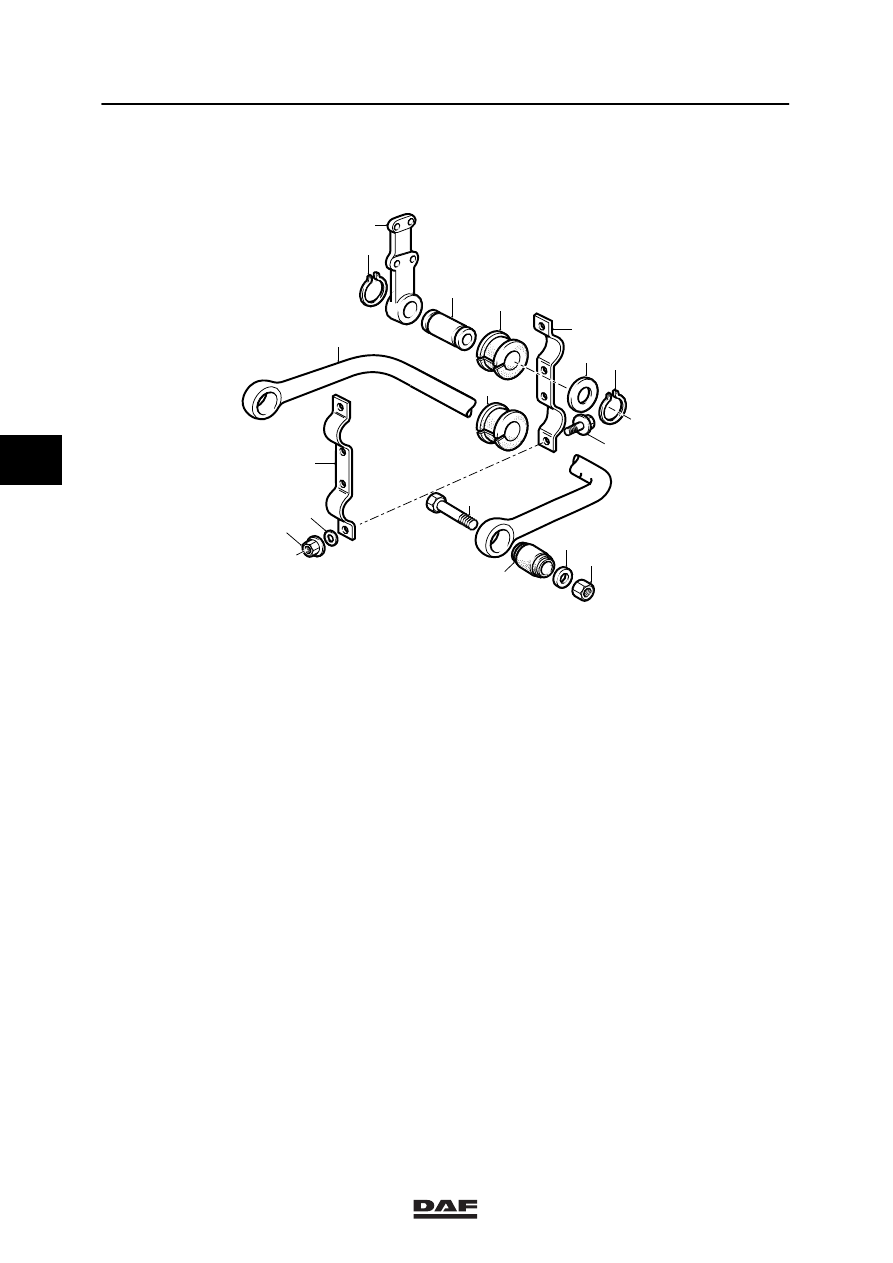

1.2 OVERVIEW DRAWING, LEAF-SPRUNG REAR-AXLE STABILISER

C9 00 158

11

1

3

4

6

7

9

8

13

14

16

12

17

10

2

5

15

1.

Circlip

2.

Bracket

3.

Axle

4.

Bearing bush

5.

Bracket

6.

Ring

7.

Circlip

8.

Flange bolt

9.

Bearing bush

10. Stabiliser
11.

Bracket

12. Bolt
13. Nut
14. Ring
15. Silentbloc
16. Ring
17. Nut

4

ǹ 9701

9

General

STABILISERS AND TORQUE RODS

1-3

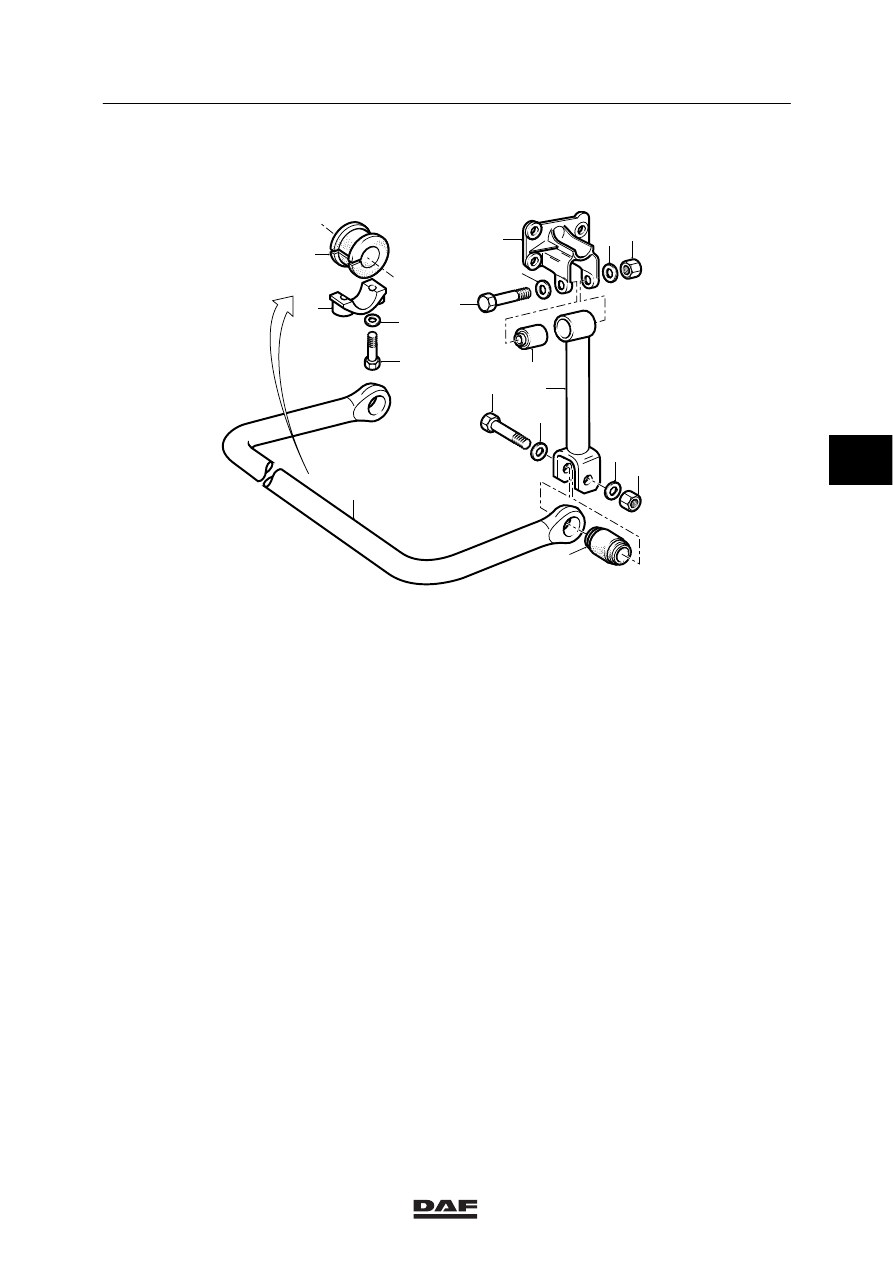

1.3 OVERVIEW DRAWING, AIR-SPRUNG REAR-AXLE STABILISER

C9 00 156

13

2

3

1

4 5

6

7

8

9

10

11

16

14

15

17

12

1.

Bracket

2.

Bolt

3.

Ring

4.

Ring

5.

Nut

6.

Silentbloc

7.

Shackle

8.

Bolt

9.

Ring

10. Ring
11.

Nut

12. Silentbloc
13. Stabiliser
14. Bearing bush
15. Bearing-bush cover
16. Ring
17. Bolt

4
