DAF 95XF. Manual - part 129

6

Contents

BRAKE COMPONENTS

1

CONTENTS

Page

Date

1.

INSPECTION AND ADJUSTMENT

1-1

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.1

Inspection of compressor capacity

1-1

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.2

Inspection, compressor pipe

1-2

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.3

Inspection of compressor control

1-4

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.4

Inspection and adjustment, service-brake valve

1-5

0006

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.5

Inspection and adjustment, load-sensing valve, air suspension

1-6

0006

. . . . . . . . . .

. . . . . .

1.6

Inspection and adjustment, load-sensing valve, leaf springs

1-8

0006

. . . . . . . . . . . .

. . . . . .

1.7

Adjustment of the linkage mechanism of the load-sensing valve with
leaf-spring trailing axle

1-10

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

1.8

Inspection relay valve

1-12

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

1.9

Inspection check/relay valve

1-15

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

1.10 Inspection empty/load relay valve

1-16

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

1.11

Inspection and adjustment, pressure-limiting valve with integrated
non-return valve

1-18

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

1.12 Inspection (semi-)trailer reaction valve

1-19

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

1.13 Inspection and adjustment, braking-pressure advance in

(semi-)trailer reaction valve

1-23

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

1.14 Inspection parking-brake valve

1-26

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

1.15 Inspection four-circuit safety valve

1-27

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

1.16 Inspection and adjustment, air dryer

1-30

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

1.17 Inspection, automatic slack adjuster

1-32

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

1.18 Inspection drum brakes

1-33

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

1.19 Inspection brake linings

1-35

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

1.20 Brake adjustment

1-39

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

1.21 Inspection for air-tightness

1-39

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

1.22 Inspection of balancing front and rear axles of the tractor

1-40

0006

. . . . . . . . . . . . . . .

. . . . .

2.

REMOVAL AND INSTALLATION

2-1

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.1

Removal and installation, lines

2-1

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.2

Removal and installation, brake-line connections

2-2

0006

. . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.3

Removal and installation, brake chamber

2-11

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

2.4

Removal and installation, spring-brake cylinder

2-12

0006

. . . . . . . . . . . . . . . . . . . . . . .

. . . . .

2.5

Removal and installation, automatic slack adjuster

2-13

0006

. . . . . . . . . . . . . . . . . . . .

. . . . .

2.6

Removal and installation, brake shoes

2-15

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

2.7

Removal and installation, brake shoes

2-17

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

2.8

Assemble brake lining to brake shoe

2-19

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

2.9

Removal and installation, brake-shoe bearing

2-23

0006

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

2.10 Removal and installation, brake camshaft

2-25

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

2.11

Removal and installation, brake-camshaft bearing

2-27

0006

. . . . . . . . . . . . . . . . . . . . .

. . . . .

2.12 Removal and installation, brake back plate

2-30

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . .

2.13 Removal and installation, compressor cylinder-head gasket

2-31

0006

. . . . . . . . . . . .

. . . . .

2.14 Removal and installation, brake-chamber diaphragm

2-33

0006

. . . . . . . . . . . . . . . . . .

. . . . .

2.15 Removal and installation, air drier filter element

2-34

0006

. . . . . . . . . . . . . . . . . . . . . . .

. . . . .

3.

DISASSEMBLY AND ASSEMBLY

3-1

0006

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.1

Disassembly and assembly, brake chamber

3-1

0006

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.2

Disassembly and assembly, Wabco spring-brake cylinder

3-2

0006

. . . . . . . . . . . . . .

. . . . . .

4

ǹ 0006

6

BRAKE COMPONENTS

Contents

2

4

ǹ 0006

6

Inspection and adjustment

BRAKE COMPONENTS

1-1

1. INSPECTION AND ADJUSTMENT

1.1 INSPECTION OF COMPRESSOR CAPACITY

1.

Run the engine to operating temperature.

2.

For an air-suspended vehicle, the chassis
should be at the normal vehicle-driving
height.

3.

Put blocks in front and behind the rear-axle
wheels, so that the vehicle cannot roll away.

4.

Position the parking brake in the driving
position.

Note:
If, when draining the air reservoirs, they appear
to hold an excessive quantity of oil, check the
condition of the compressor and check the
compressor for the presence of carbon deposits
(see chapter “Inspection of compressor line”).

5.

Drain the brake system.

6.

The capacity test requires that a completely
empty system should be at operating
pressure within 5 minutes, at an engine
speed of 0.6 x maximum engine speed.

4

ǹ 0006

6

BRAKE COMPONENTS

Inspection and adjustment

1-2

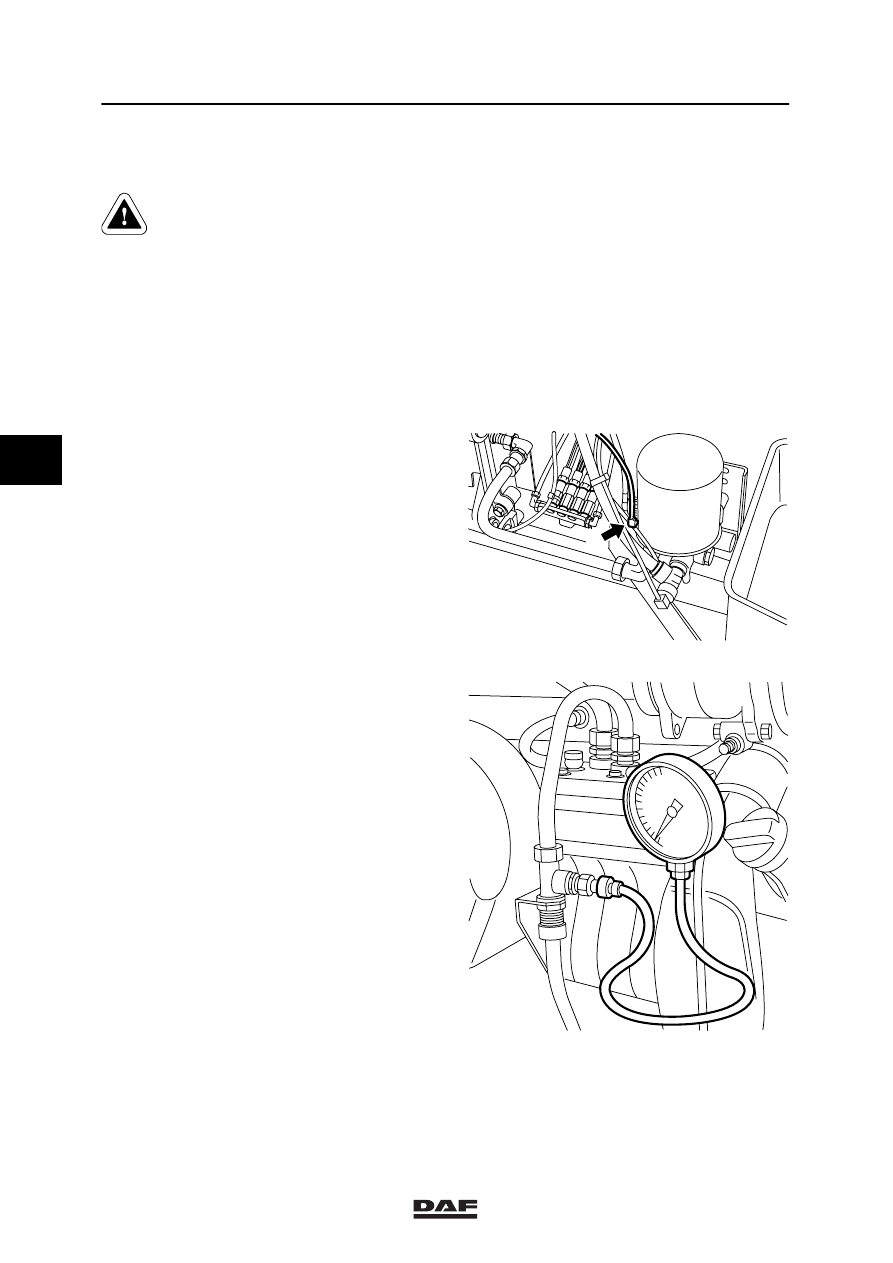

1.2 INSPECTION, COMPRESSOR PIPE

Maintain a safe distance from
rotating and/or moving
components.

Note:
When measuring excessive values, the inside of
the air-dryer housing and the silencer on the
exhaust should first be cleaned.

Then repeat the following checks.
1.

Run the engine to operating temperature.

2.

Drain the brake system to a pressure below
the cut-in pressure of the pressure switch.

3.

Remove compressor control line (1) which
is connected at port (23) of the air dryer.
Then seal the opening at port (23).

4.

Build up pressure in the brake system
(governor should cut out).

5.

When the engine is not running, remove the
safety valve from the compressor line and
replace it with a test nipple.

6.

Connect a pressure gauge (measuring
range 0 - 16 bar) to the test nipple.

7.

Start the engine and run it at maximum
speed.

8.

The pressure gauge should indicate a
pressure below 2 bar with the pressure
regulator switched off. If the pressure
indicated exceeds this value, the line
between compressor and air dryer should
be purged or renewed.

Note:
If the pressure reading is too high, there is
excessive carbon deposit in the compressor
line. This may be caused by a poor condition of
the compressor (oil consumption).

R600250

1

R600249

4
