JACKING AND TIRE CHANGING

WARNING!

• Do not attempt to change a tire on the side of the

vehicle close to moving traffic. Pull far enough off
the road to avoid the danger of being hit when
operating the jack or changing the wheel.

• Getting under a jacked-up vehicle is dangerous.

The vehicle could slip off the jack and fall on you.
You could be crushed. Never get any part of your
body under a vehicle that is on a jack. Never start
or run the engine while the vehicle is on a jack. If
you need to get under a raised vehicle, take it to a
service center where it can be raised on a lift.

(Continued)

WARNING! (Continued)

• The jack is designed to use as a tool for changing

tires only. The jack should not be used to lift the
vehicle for service purposes. The vehicle should
be jacked on a firm level surface only. Avoid ice or
slippery areas.

Preparations For Jacking

1. Park the vehicle on a firm, level surface as far from the
edge of the roadway as possible. Avoid icy or slippery
areas.

2. Set the parking brake.

3. Place the shift lever into PARK (automatic transaxle)
or REVERSE (manual transaxle).

4. Turn the ignition switch to the LOCK position.

5. Turn on the Hazard Warning flasher.

332

WHAT TO DO IN EMERGENCIES

6. Block both the front and rear of the
wheel diagonally opposite the jacking
position. For example, if changing the
right front tire, block the left rear
wheel.

NOTE:

Passengers should not remain in the vehicle

when the vehicle is being jacked.

Jack Location

The jack and jack-handle are stowed under the load floor
in the trunk.

Spare Tire Stowage

The compact spare tire is stowed under the rear load floor
in the trunk.

Spare Tire Removal
Lift up the load floor cover and remove the hold down.

Spare Tire and Jack Stowage

6

WHAT TO DO IN EMERGENCIES

333

Jacking Instructions

WARNING!

Carefully follow these tire changing warnings to
help prevent personal injury or damage to your
vehicle:
• Always park on a firm, level surface as far from

the edge of the roadway as possible before raising
the vehicle.

• Block the wheel diagonally opposite the wheel to

be raised.

• Set the parking brake firmly and set an automatic

transmission in PARK; a manual transmission in
REVERSE.

• Never start or run the engine with the vehicle on a

jack.

(Continued)

WARNING! (Continued)

• Do not let anyone sit in the vehicle when it is on a

jack.

• Do not get under the vehicle when it is on a jack.

• Only use the jack in the positions indicated and

for lifting this vehicle during a tire change.

• If working on or near a roadway, be extremely

careful of motor traffic.

• To assure that spare tires, flat or inflated, are

securely stowed, spares must be stowed with the
valve stem facing the ground.

• Turn on the Hazard Warning flasher.

334

WHAT TO DO IN EMERGENCIES

1. Remove the scissors jack and lug wrench from the
spare wheel as an assembly. Turn the jack screw to the left
to loosen the lug wrench, and remove the wrench from
the jack assembly.

NOTE:

The Jack Handle attaches to the side of the jack

with two attachment points. When the jack is partially
expanded, the tension between the two attachment
points holds the jack handle in place.

2. Loosen, but do not remove, the wheel nuts by turning
them to the left one turn while the wheel is still on the
ground.

Jack Warning Label

Removing Jack Handle From Jack

6

WHAT TO DO IN EMERGENCIES

335

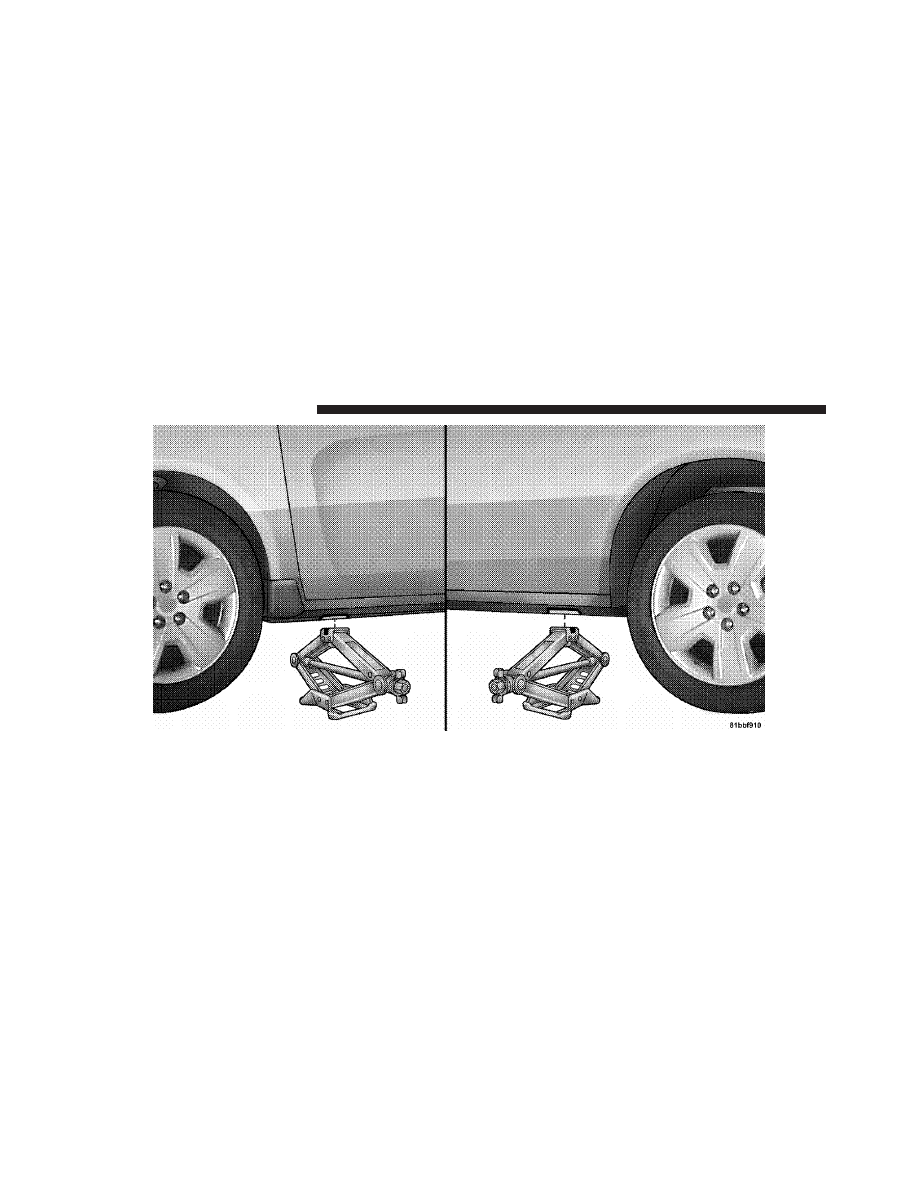

Jacking Locations

336

WHAT TO DO IN EMERGENCIES

CAUTION!

Do not attempt to raise the vehicle by jacking on
locations other than those indicated in Step 3.

3. There is one front jacking location and one rear jacking
location on each side of the vehicle. The front locations
are outlined by two triangular cutouts, the rear ones by
two rectangular cutouts. For vehicles equipped with
plastic trim, the plastic has been cut away to expose the
jacking locations in the body.

Do not raise the vehicle until you are sure the jack is
securely engaged.

4. Turn the jack screw to the left until the jack can be
placed under the jacking location. Once the jack is
positioned, turn the jack screw to the right until the jack

head is properly engaged with the lift area closest to the
wheel to be changed. Do not raise the vehicle until you
are sure the jack is securely engaged.

WARNING!

Raising the vehicle higher than necessary can make
the vehicle less stable. It could slip off the jack and
hurt someone near it. Raise the vehicle only enough
to remove the tire.

5. Raise the vehicle by turning the jack screw to the right,
using the swivel wrench. Raise the vehicle only until the
tire just clears the surface and enough clearance is
obtained to install the spare tire. Minimum tire lift
provides maximum stability.

6. Remove the wheel nuts, and pull the wheel and wheel
covers (if equipped) off the hub. Install the spare wheel
and wheel nuts with the cone shaped end of the nuts

6

WHAT TO DO IN EMERGENCIES

337

toward the wheel. Lightly tighten the nuts. To avoid the
risk of forcing the vehicle off the jack, do not tighten the
nuts fully until the vehicle has been lowered.

WARNING!

To avoid possible personal injury, handle the wheel
covers with care to avoid contact with any sharp edges.

NOTE:

For vehicles so equipped, the wheel cover is

held on the wheel by the wheel nuts. When reinstalling
the original wheel, properly align the wheel cover to the
valve stem, place the wheel cover onto the wheel, and
then install the wheel nuts.

7. Lower the vehicle by turning the jack screw to the left.

8. Finish tightening the nuts. Push down on the wrench
while tightening the wheel nuts. Alternate nuts, until
each nut has been tightened twice. The correct wheel nut
torque is 100 ft. lbs (135 N. m). If you doubt that you have

tightened the nuts correctly, have them checked with a
torque wrench by your dealer or at a service station.

9. Remove the wheel blocks and lower the jack until it is
free. Reassemble the lug wrench to the jack assembly and
stow it in the spare tire area. Secure the assembly using
the means provided.

WARNING!

A loose tire or jack thrown forward in a collision or
hard stop could endanger the occupants of the ve-
hicle. Always stow the jack parts and the spare tire in
the places provided. Have the deflated (flat) tire
repaired or replaced immediately.

10. Place the deflated (flat) tire in the cargo area, have the
tire repaired or replaced as soon as possible.

11. Check the spare tire pressure as soon as possible.
Correct the tire pressure as required.

338

WHAT TO DO IN EMERGENCIES

JUMP-STARTING

If your vehicle has a discharged battery it can be jump-
started using a set of jumper cables and a battery in
another vehicle or by using a portable battery booster
pack. Jump-starting can be dangerous if done improperly
so please follow the procedures in this section carefully.

NOTE:

When using a portable battery booster pack follow

the manufacturer’s operating instructions and precautions.

CAUTION!

Do not use a portable battery booster pack or any
other booster source with a system voltage greater
than 12 Volts or damage to the battery, starter motor,
alternator or electrical system may occur.

WARNING!

Do not attempt jump-starting if the battery is frozen.
It could rupture or explode and cause personal injury.

Preparations for Jump-Start

The battery in your vehicle is located between the left
front headlight assembly and the left front wheel splash
shield. To allow jump-starting there are remote battery
posts located on the left side of the engine compartment.

Remote Battery Posts

1 — Remote Positive (+) Post (covered with protective cap)
2 — Remote Negative (-) Post

6

WHAT TO DO IN EMERGENCIES

339

WARNING!

• Take care to avoid the radiator cooling fan when-

ever the hood is raised. It can start anytime the
ignition switch is on. You can be injured by
moving fan blades.

• Remove any metal jewelry such as watch bands or

bracelets that might make an inadvertent electrical
contact. You could be seriously injured.

• Batteries contain sulfuric acid that can burn your

skin or eyes and generate hydrogen gas which is
flammable and explosive. Keep open flames or
sparks away from the battery.

1. Set the parking brake, shift the automatic transmission
into PARK and turn the ignition to LOCK.

2. Turn off the heater, radio, and all unnecessary electri-
cal accessories.

3. Remove the protective cover over the remote positive
(+)

battery post. To remove the cover, press the locking

tab and pull upward on the cover.

4. If using another vehicle to jump-start the battery, park
the vehicle within the jumper cables reach, set the
parking brake and make sure the ignition is OFF.

Locking Tab

340

WHAT TO DO IN EMERGENCIES

WARNING!

Do not allow vehicles to touch each other as this
could establish a ground connection and personal
injury could result.

Jump-Starting Procedure

WARNING!

Failure to follow this procedure could result in per-
sonal injury or property damage due to battery ex-
plosion.

CAUTION!

Failure to follow these procedures could result in
damage to the charging system of the booster vehicle
or the discharged vehicle.

1. Connect the positive (+) end of the jumper cable to the
remote positive (+) post of the discharged vehicle.

2. Connect the opposite end of the positive (+) jumper
cable to the positive (+) post of the booster battery.

3. Connect the negative end (-) of the jumper cable to the
negative (-) post of the booster battery.

4. Connect the opposite end of the negative (-) jumper
cable to the remote negative (-) post of the vehicle with
the discharged battery.

WARNING!

Do not connect the cable to the negative post (-) of the
discharged battery. The resulting electrical spark
could cause the battery to explode and could result in
personal injury.

6

WHAT TO DO IN EMERGENCIES

341

5. Start the engine in the vehicle that has the booster
battery, let the engine idle a few minutes, and then start
the engine in the vehicle with the discharged battery.

Once the engine is started, remove the jumper cables in
the reverse sequence:

6. Disconnect the negative (-) jumper cable from the
remote negative (-) post of the vehicle with the dis-
charged battery.

7. Disconnect the negative end (-) of the jumper cable
from the negative (-) post of the booster battery.

8. Disconnect the opposite end of the positive (+) jumper
cable from the positive (+) post of the booster battery.

9. Disconnect the positive (+) end of the jumper cable
from the remote positive (+) post of the discharged
vehicle.

10. Reinstall the protective cover over the remote posi-
tive (+) battery post of the discharged vehicle.

If frequent jump-starting is required to start your vehicle
you should have the battery and charging system in-
spected at your authorized dealer.

CAUTION!

Accessories that can be plugged into the vehicle
power outlets draw power from the vehicle’s battery,
even when not in use (i.e., cellular phones, etc.).
Eventually, if plugged in long enough, the vehicle’s
battery will discharge sufficiently to degrade battery
life and/or prevent the engine from starting.

FREEING A STUCK VEHICLE

If your vehicle becomes stuck in mud, sand, or snow, it
can often be moved by a rocking motion. Turn your
steering wheel right and left to clear the area around the

342

WHAT TO DO IN EMERGENCIES

front wheels. Then shift back and forth between RE-
VERSE and FIRST gear. Using minimal accelerator pedal
pressure to maintain the rocking motion, without spin-
ning the wheels, is most effective.

NOTE:

If your vehicle is equipped with Electronic

Stability Control (ESC), turn the system to Partial OFF
before attempting to “rock” the vehicle. Refer to “Elec-
tronic Brake Control” in “Starting and Operating” for
further information.

CAUTION!

• When “rocking” a stuck vehicle by moving be-

tween 1st and REVERSE, do not spin the wheels
faster than 15 mph (24 km/h), or drivetrain damage
may result.

(Continued)

CAUTION! (Continued)

• Revving the engine or spinning the wheels too fast

may lead to transmission overheating and failure.
It can also damage the tires. Do not spin the
wheels above 30 mph (48 km/h) while in gear (no
transmission shifting occurring).

WARNING!

Fast spinning tires can be dangerous. Forces gener-
ated by excessive wheel speeds may cause damage, or
even failure, of the axle and tires. A tire could
explode and injure someone. Do not spin your vehi-
cle’s wheels faster than 30 mph (48 km/h) or for
longer than 30 seconds continuously without stop-
ping when you are stuck and do not let anyone near
a spinning wheel, no matter what the speed.

6

WHAT TO DO IN EMERGENCIES

343

TOWING A DISABLED VEHICLE

With The Ignition Key

Your vehicle may be towed under the following condi-
tions:

• The shift lever must be in NEUTRAL.
• The distance to be traveled must not exceed 15 miles

(25 km).

• The towing speed must not exceed 25 mph (40 km/h).

CAUTION!

• Exceeding these towing limits may cause a trans-

axle failure.

(Continued)

CAUTION! (Continued)

• If the transaxle is not operative, or if the vehicle is

to be towed more than 15 miles (25 km), the
vehicle must be transported either with a flatbed
truck (all four wheels off the ground) or with the
front wheels off the ground, otherwise damage to
the transmission may occur.

• If the vehicle being towed requires steering, the

ignition switch must be in the ON position, not in
the LOCK or ACC position.

• Do not attempt to tow this vehicle from the front

with sling-type towing equipment. Damage to the
front fascia will result.

• Do not push or tow this vehicle with another

vehicle as damage to the bumper fascia and trans-
axle may result.

344

WHAT TO DO IN EMERGENCIES

If you must use the accessories (wipers, defrosters, etc.)
while being towed, the key must be in the ON position,
not the ACC position. Make certain the transaxle remains
in NEUTRAL.

Without The Ignition Key

Special care must be taken when the vehicle is towed
with the ignition in the LOCK position. Flat bed towing
is the preferred towing method. However, if a flatbed
towing vehicle is not available, a wheel lift towing
vehicle may be used. Furthermore, rear towing is not
recommended with the front wheels on the ground, as
transaxle damage can result. If rear towing is the only
alternative, a front end dolly must be used. Proper
towing equipment is necessary to prevent damage to the
vehicle.

6

WHAT TO DO IN EMERGENCIES

345

MAINTAINING YOUR VEHICLE

CONTENTS

䡵 Engine Compartment — 2.4L . . . . . . . . . . . . . 349
䡵 Engine Compartment — 2.7L . . . . . . . . . . . . . 350
䡵 Engine Compartment — 3.5L . . . . . . . . . . . . . 351
䡵 Onboard Diagnostic System — OBD II . . . . . . 352

▫ Loose Fuel Filler Cap Message . . . . . . . . . . . 352

䡵 Emissions Inspection And Maintenance

Programs . . . . . . . . . . . . . . . . . . . . . . . . . . . . 353

䡵 Replacement Parts . . . . . . . . . . . . . . . . . . . . . 354
䡵 Dealer Service . . . . . . . . . . . . . . . . . . . . . . . . 354

䡵 Maintenance Procedures . . . . . . . . . . . . . . . . . 355

▫ Engine Oil . . . . . . . . . . . . . . . . . . . . . . . . . 356
▫ Engine Oil Filter . . . . . . . . . . . . . . . . . . . . . 359
▫ Engine Air Cleaner Filter . . . . . . . . . . . . . . . 360
▫ Maintenance-Free Battery . . . . . . . . . . . . . . 360
▫ Air Conditioner Maintenance . . . . . . . . . . . . 362
▫ A/C Air Filter – If Equipped . . . . . . . . . . . . 363
▫ Body Lubrication . . . . . . . . . . . . . . . . . . . . 364
▫ Windshield Wiper Blades . . . . . . . . . . . . . . . 365

7
