INSTALLATION

(1) Place seat back cover onto the seat and engage

the bottom hooks.

(2) Install the top screws.

FRONT SEATBACK COVER

REMOVAL

NOTE: On vehicles equipped with seat side air bags
the seat cover is NOT serviceable. The seat back is
serviced as an assembly. (Refer to 23 - BODY/
SEATS/SEAT BACK - REMOVAL)

(1) Remove the seat back. (Refer to 23 - BODY/

SEATS/FRONT SEATBACK - REMOVAL)

(2) Unclip J-straps as necessary.
(3) Remove seat back cover from seat back cushion

and frame assembly.

INSTALLATION

NOTE: On vehicles equipped with seat side air bags
the seat cover is NOT serviceable. The seat back is
serviced as an assembly only. (Refer to 23 - BODY/
SEATS/SEAT BACK - INSTALLATION)

(1) Fit seat cover onto seat back cushion and

frame assembly.

(2) Connect the J-straps.

(3) Install the seat back. (Refer to 23 - BODY/

SEATS/FRONT SEATBACK - INSTALLATION)

FRONT/QUAD SEAT CUSHION

REMOVAL

(1) Remove seat cushion side covers, and leave

connector connected, if equipped. (Refer to 23 -
BODY/SEATS/FRONT

SEAT

CUSHION

SIDE

COVER - REMOVAL)

(2) On quad buckets, remove the seat side shield

and cup holder. (Refer to 23 - BODY/SEATS/SEAT
SIDE

SHIELD/QUAD

BUCKET

SEAT

SIDE

SHIELD/CUP HOLDER - REMOVAL) and (Refer to
23 - BODY/SEATS/QUAD BUCKET SEAT SIDE
SHIELD - NO CUP HOLDER - REMOVAL)

(3) Remove seat track front and rear covers if

equipped. (Refer to 23 - BODY/SEATS/SEAT TRACK
REAR COVER - REMOVAL) and (Refer to 23 -
BODY/SEATS/SEAT

TRACK

FRONT

COVER

-

REMOVAL)

(4) If equipped, open storage bin to access front

pan bolts.

(5) Remove bolts attaching seat cushion pan to

seat track.

(6) Disconnect wire connectors, if equipment.
(7) Remove seat cushion from seat.
(8) Disengage J-strap retainers holding seat cover

to cushion.

(9) Remove seat cushion pan from cover and pad.

INSTALLATION

(1) Place seat cushion cover in position on seat

cushion.

(2) Engage J-strap retainers to hold seat cover to

cushion.

(3) Place seat cushion in position on seat.
(4) Connect wire connectors, if equipment.
(5) Install bolts attaching seat cushion to seat

track. Tighten bolts to 28.5 N·m (21 ft. lbs.) torque.

(6) If equipped, close storage bin.
(7) Install seat track front and rear covers, if

equipped. (Refer to 23 - BODY/SEATS/SEAT TRACK
REAR COVER - INSTALLATION) and (Refer to 23 -
BODY/SEATS/SEAT

TRACK

FRONT

COVER

-

INSTALLATION)

(8) Install the quad seat side shield and cup holder

if equipped. (Refer to 23 - BODY/SEATS/QUAD
BUCKET SEAT SIDE SHIELD/CUP HOLDER -
INSTALLATION) and (Refer to 23 - BODY/SEATS/
QUAD BUCKET SEAT SIDE SHIELD - NO CUP
HOLDER - INSTALLATION)

(9) Install seat cushion side covers. (Refer to 23 -

BODY/SEATS/FRONT

SEAT

CUSHION

SIDE

COVER - INSTALLATION)

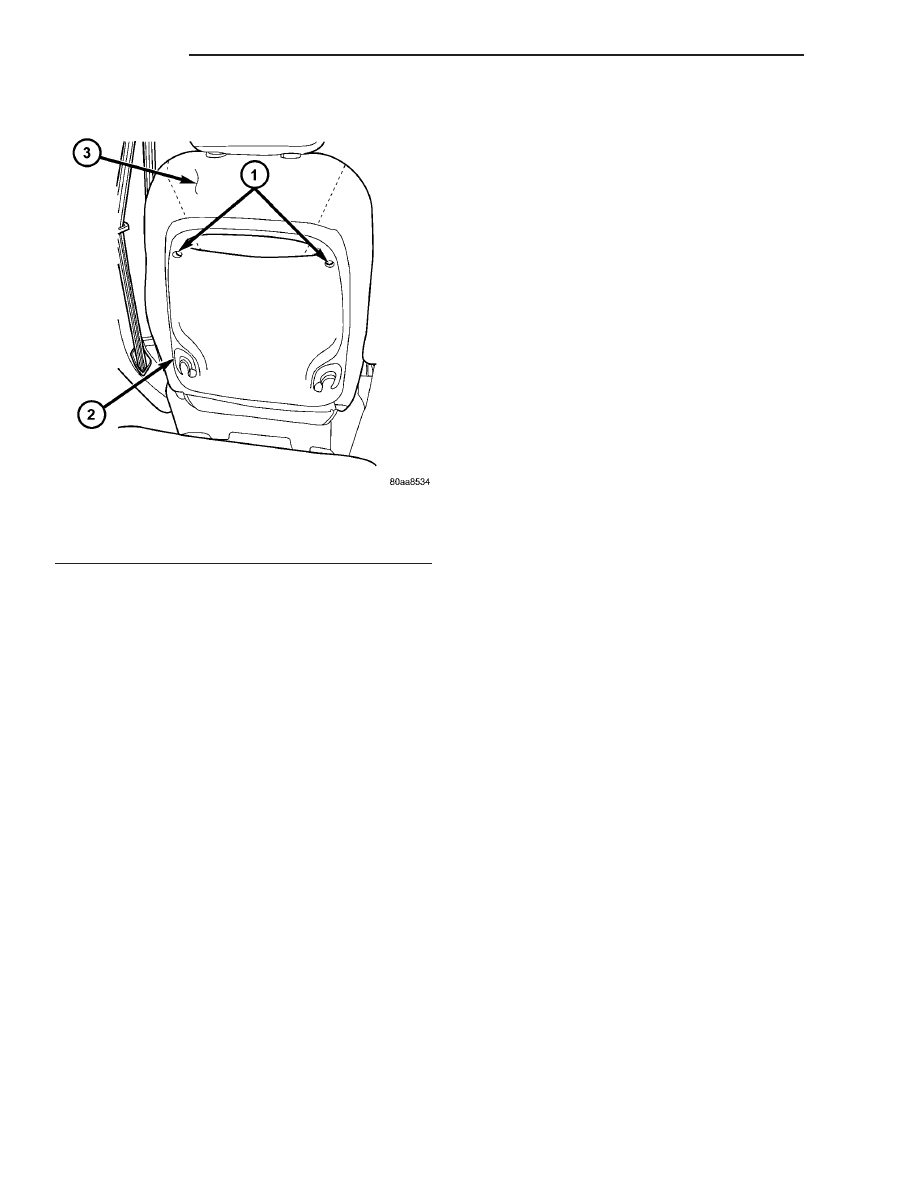

Fig. 17 FRONT SEATBACK PANEL - TYPICAL

1 - SCREWS
2 - SEAT BACK PANEL
3 - SEAT BACK

23 - 92

SEATS

RS

FRONT SEATBACK PANEL (Continued)

FRONT SEAT CUSHION SIDE
COVER

REMOVAL

(1) Remove screws and plastic push pin attaching

seat cushion side cover to bucket seat (Fig. 18).

(2) Disengage J-strap along rear of seat cushion to

access screw.

(3) Remove screw attaching rear of side cover to

seat cushion frame.

(4) Remove side cover from seat cushion.
(5) If equipped, disconnect wire connector from

power seat switch (Fig. 19).

INSTALLATION

(1) Place side cover in position on seat cushion.
(2) If equipped, connect wire connector into power

seat switch.

(3) Install screw attaching rear of side cover to

seat cushion frame. Tighten screw to 1 N·m (9 in.
lbs.) torque.

(4) Engage J-strap along rear of seat cushion to

access screw.

(5) Install screws attaching seat cushion side cover

to bucket seat (Fig. 18).

FRONT SEAT RISER - MANUAL
TRACK

REMOVAL

(1) Remove seat from vehicle. (Refer to 23 - BODY/

SEATS/FRONT SEAT - REMOVAL)

(2) Remove storage bin from riser. (Refer to 23 -

BODY/SEATS/UNDER

SEAT

STORAGE

BIN

-

REMOVAL)

(3) Remove nuts attaching riser to manual seat

track (Fig. 20).

(4) Remove riser from seat.

INSTALLATION

(1) Place riser in position on seat.
(2) Install nuts attaching riser to manual seat

track (Fig. 20). Tighten fasteners to 81 N·m (60 ft.
lbs.) torque.

(3) If equipped, install storage bin into riser. (Refer

to 23 - BODY/SEATS/UNDER SEAT STORAGE BIN
- INSTALLATION)

(4) Install seat into vehicle. Tighten fasteners to

54 N·m (40 ft. lbs.) torque. (Refer to 23 - BODY/
SEATS/FRONT SEAT - INSTALLATION)

Fig. 18 FRONT SEAT SIDE SHIELD

1 - SCREWS
2 - SIDE SHIELD
3 - SEAT CUSHION

Fig. 19 POWER SEAT SWITCH WIRE CONNECTOR

1 - SEAT CUSHION SIDE COVER
2 - POWER SEAT SWITCH
3 - WIRE CONNECTOR

Fig. 20 FRONT SEAT RISER - MANUAL TRACK

1 - RISER
2 - SEAT TRACK

RS

SEATS

23 - 93

FRONT SEAT TRACK POWER
ADJUSTER

REMOVAL

The power seat track and motors are serviced as

an assembly.

(1) Remove seat from vehicle. (Refer to 23 - BODY/

SEATS/FRONT SEAT - REMOVAL)

(2) Remove seat cushion. (Refer to 23 - BODY/

SEATS/FRONT/QUAD

SEAT

CUSHION

-

REMOVAL)

(3) Remove nut attaching recliner to seat back

frame.

(4) Remove bolts attaching seat back frame to seat

track.

(5) Remove stud on seat back frame from recliner.
(6) Remove seat back.
(7) If power seat track is being replaced, transfer

power recliner, wire harness and trim covers to
replacement seat track.

INSTALLATION

The power seat track and motors are serviced as

an assembly.

(1) Install wire harness.
(2) Place seat back in position.
(3) Insert stud on seat back frame into recliner.
(4) Install bolts to hold seat back frame to seat

track.

(5) Install nut attaching recliner to seat back

frame.

(6) Install seat cushion. (Refer to 23 - BODY/

SEATS/FRONT/QUAD SEAT CUSHION - INSTAL-
LATION)

(7) Install seat in vehicle. Tighten fasteners to 60

N·m (44 ft. lbs.) torque. (Refer to 23 - BODY/SEATS/
FRONT SEAT - INSTALLATION)

FRONT SEAT TRACK MANUAL
ADJUSTER

REMOVAL

(1) Remove seat from vehicle. (Refer to 23 - BODY/

SEATS/FRONT SEAT - REMOVAL)

(2) Remove seat cushion. (Refer to 23 - BODY/

SEATS/FRONT/QUAD

SEAT

CUSHION

-

REMOVAL)

(3) Remove riser. (Refer to 23 - BODY/SEATS/

FRONT

SEAT

RISER

-

MANUAL

TRACK

-

REMOVAL)

(4) Remove bolt attaching seat back frame to seat

track (Fig. 21).

(5) Remove seat track from seat adjuster handle

(Fig. 22).

(6) Remove seat track from seat.

INSTALLATION

(1) Place seat track in position on seat.
(2) Place adjuster handle in position on seat track

(Fig. 22).

(3) Insert stud on seat back frame into recliner.
(4) Install bolt attaching seat back frame to seat

track (Fig. 21).

(5) Install riser. (Refer to 23 - BODY/SEATS/

FRONT SEAT RISER - MANUAL TRACK - INSTAL-
LATION)

(6) Install seat cushion. (Refer to 23 - BODY/

SEATS/FRONT/QUAD SEAT CUSHION - INSTAL-
LATION)

(7) Install seat in vehicle. (Refer to 23 - BODY/

SEATS/FRONT SEAT - INSTALLATION)

Fig. 21 FRONT SEAT TRACK - MANUAL

1 - SHOULDER BOLT
2 - RECLINER
3 - MANUAL SEAT TRACK

Fig. 22 FRONT SEAT TRACK ADJUSTER HANDLE

1 - RECLINER
2 - SEAT ADJUSTER HANDLE
3 - MANUAL SEAT TRACK

23 - 94

SEATS

RS

FRONT SEAT TRACK - REAR
COVER

REMOVAL

(1) Disengage arrowhead retainer from loop strip

attaching rear cover to power seat track crossbar
(Fig. 23).

(2) Disengage fasteners attaching rear cover to

slots on power seat track.

(3) Remove rear cover from seat.

INSTALLATION

(1) Place rear cover in position on seat.
(2) Engage fasteners attaching rear cover to slots

on power seat track.

(3) Engage arrowhead retainer into loop strip

attaching rear cover to power seat track crossbar
(Fig. 23).

QUAD BUCKET SEAT SIDE
SHIELD/CUP HOLDER

REMOVAL

(1) Remove the seat from the vehicle. Refer to

Owner’s Manual for proper procedures.

(2) Remove the two screws and remove the hinge

cover (Fig. 24)

(3) Remove the dump latch handle.
(4) Remove the three screws (Fig. 25).

(5) Depress the tab on the cup holder assembly

(Fig. 26).

(6) Using a deep well socket or equivalent, depress

the push pin tabs and remove the cup holder assem-
bly (Fig. 27).

INSTALLATION

(1) Install cup holder onto the pin and lock tab.
(2) Install the three screws.
(3) Install the dump latch handle.
(4) Install the hinge cover and screws.
(5) Install the seat. Refer to Owner’s Manual for

proper procedures.

Fig. 23 FRONT POWER SEAT TRACK - REAR

COVER

1 - PUSH IN FASTENER
2 - POWER SEAT TRACK REAR COVER
3 - POWER SEAT TRACK

Fig. 24 SEAT SIDE SHIELD/CUP HOLDER

1 - HINGE COVER SCREWS
2 - HINGE COVER
3 - DUMP LATCH HANDLE
4 - SIDE SHIELD/CUP HOLDER

Fig. 25 SEAT SIDE SHIELD/CUP HOLDER SCREWS

1 - SIDE SHIELD/CUP HOLDER SCREWS
2 - SIDE SHIELD/CUP HOLDER
