QUAD CHILD SEAT

REMOVAL

(1) Remove the seat. Refer to Owner’s Manual for

proper procedures.

(2) Remove seat back cover (Fig. 7).
(3) Remove fasteners attaching quad child seat to

the seat (Fig. 8).

(4) Remove quad child seat from the seat.

INSTALLATION

(1) Place quad child seat in position.
(2) Install fasteners and tighten to 13.5 N·m (10 ft.

lbs.)

(3) Install seat back cover.
(4) Install seat in vehicle.

HEADREST

REMOVAL

(1) Lift head restraint to top of travel.
(2) Depress lock button on side of sleeve at top of

seat back (Fig. 9).

(3) Pull head restraint from top of seat back.

INSTALLATION

(1) Place head restraint in position.
(2) Depress lock button on side of sleeve at top of

seat back.

(3) Push heat restraint down into position.

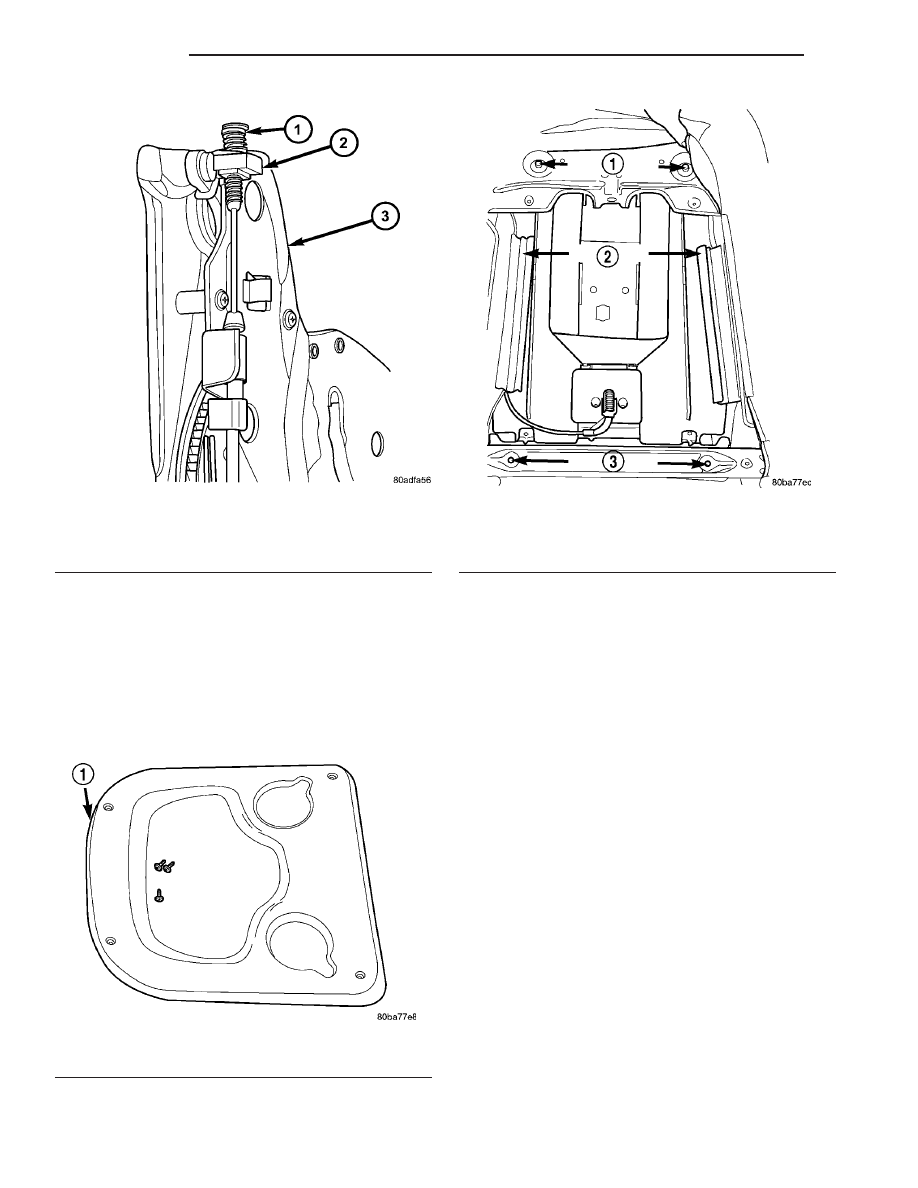

Fig. 6 SYNCHRONIZING CABLE

1 - CABLE END
2 - LOCKING TAB
3 - SETBACK HINGE

Fig. 7 SEAT BACK COVER

1 - SEAT BACK COVER

Fig. 8 CHILD RESTRAINT SEAT BACK

1 - FASTENERS
2 - J-STRAPS
3 - FASTENERS

23 - 88

SEATS

RS

CHILD SEAT MODULE, BENCH SEAT (Continued)

HEADREST SLEEVE

REMOVAL

(1) Remove head rest.
(2) Disengage closure attaching bottom of trim

cover together.

(3) Reach under trim cover through opening at

bottom of seat back.

(4) Pinch retainer barbs on end of head restraint

sleeve together (Fig. 10).

(5) Pull head restraint sleeve upward and out the

top of the seat back frame guide tube (Fig. 11).

INSTALLATION

(1) Insert head restraint sleeve into guide tube at

top of seat back.

(2) Push head restraint sleeve downward until

retainer clicks into lock position.

(3) Engage closure to hold bottom of trim cover

together.

(4) Install head restraint.

RECLINER HANDLE

REMOVAL

(1) Remove

screw

holding

recliner

handle

to

recliner spline shaft (Fig. 12).

(2) Remove recliner handle from spline shaft.

INSTALLATION

(1) Place recliner handle in position on spline

shaft.

(2) Install screw to hold recliner handle to recliner

spline shaft (Fig. 12).

Fig. 9 HEAD RESTRAINT

1 - HEAD RESTRAINT
2 - SLEEVES
3 - LOCK BUTTON

Fig. 10 HEAD RESTRAINT SLEEVE RETAINER

1 - GUIDE TUBE
2 - PINCH RETAINER TO RELEASE
3 - SEAT BACK FRAME

Fig. 11 HEAD RESTRAINT SLEEVE

1 - SEAT BACK FRAME
2 - HEAD RESTRAINT SLEEVE
3 - RETAINER
4 - GUIDE TUBE

RS

SEATS

23 - 89

HEADREST (Continued)

ARMREST

REMOVAL

(1) Using a small flat blade, pry cap from side of

armrest (Fig. 13).

(2) Remove bolt attaching armrest to seat back.
(3) Remove armrest from seat back.

INSTALLATION

(1) Place armrest in position on seat back.
(2) Install bolt attaching armrest to seat back.

Tighten bolt to 29N·m (21 ft. lbs.) torque.

(3) Install side cap into the side of the armrest.

FRONT SEAT

REMOVAL

(1) From under vehicle, remove nuts attaching

front seat risers to the floor.

(2) Remove seat and riser from floor (Fig. 14).
(3) Tip seat rearward and disconnect wire connec-

tors from body harness, if equipped.

(4) Remove seat from vehicle.

INSTALLATION

(1) Place seat into position
(2) Tip seat rearward and connect wire connectors

to body harness, if equipped.

(3) Place seat and riser into floor.
(4) From under vehicle, install nuts attaching

front seat risers to the floor. Tighten nuts to 60 N·m
(44 ft. lbs.) torque.

Fig. 12 RECLINER HANDLE - MANUAL

1 - CUSHION SIDE COVER
2 - RECLINER SPLINE
3 - SCREW
4 - RECLINER HANDLE

Fig. 13 ARMREST

1 - SEAT BACK
2 - ARMREST
3 - SHOULDER BOLT
4 - CAP
5 - WASHER
6 - STOP SCREW

Fig. 14 FRONT SEAT

1 - FRONT SEAT
2 - CONNECTORS
3 - B-PILLAR

23 - 90

SEATS

RS

RECLINER HANDLE (Continued)

FRONT SEATBACK

REMOVAL

NOTE: On front seats equipped with side air bags,
the seatback is serviced as an assembly.

(1) Remove head rest sleeves. (Refer to 23 - BODY/

SEATS/HEADREST SLEEVE - REMOVAL)

(2) Remove the armrest. (Refer to 23 - BODY/

SEATS/ARMREST - REMOVAL)

(3) Remove the seatback recliner lever.
(4) Remove the lumbar adjustment lever.
(5) Remove both seat cushion side covers. (Refer to

23 - BODY/SEATS/FRONT SEAT CUSHION SIDE
COVER - REMOVAL)

(6) Remove nut attaching the recliner to the seat-

back frame (Fig. 15).

(7) Remove both pivot bolts and remove seatback

from recliner.

INSTALLATION

(1) Place seat back into position.
(2) Install both pivot bolts attaching seat back

frame to seat track. Tighten bolts to 54 N·m (40 ft.
lbs.) torque.

(3) Install nut attaching the recliner to the seat

back frame. Tighten nut to 12 N·m (105 in. lbs.)
torque.

(4) Install both seat cushion side covers. (Refer to

23 - BODY/SEATS/FRONT SEAT CUSHION SIDE
COVER - INSTALLATION)

(5) Install the lumbar adjustment lever.
(6) Install the seat back recliner lever.
(7) Install the armrest. (Refer to 23 - BODY/

SEATS/ARMREST - INSTALLATION)

(8) Install headrest sleeves. (Refer to 23 - BODY/

SEATS/HEADREST SLEEVE - INSTALLATION)

FRONT SEATBACK ASSIST
STRAP

REMOVAL

(1) Using a small screw driver, pry screw plugs

from ends of assist strap (Fig. 16).

(2) Remove screws attaching assist strap to seat-

back.

(3) Remove assist strap from vehicle.

INSTALLATION

(1) Place assist strap in position on vehicle.
(2) Install screws attaching assist strap to seat

back. Tighten screws to 2.5 N·m (22 in. lbs.).

(3) Insert screw plugs into ends of assist strap

(Fig. 16).

FRONT SEATBACK PANEL

REMOVAL

(1) Remove the screws (Fig. 17).
(2) Tip the top of the panel away from the seat

back and lift off the hooks at the bottom to remove.

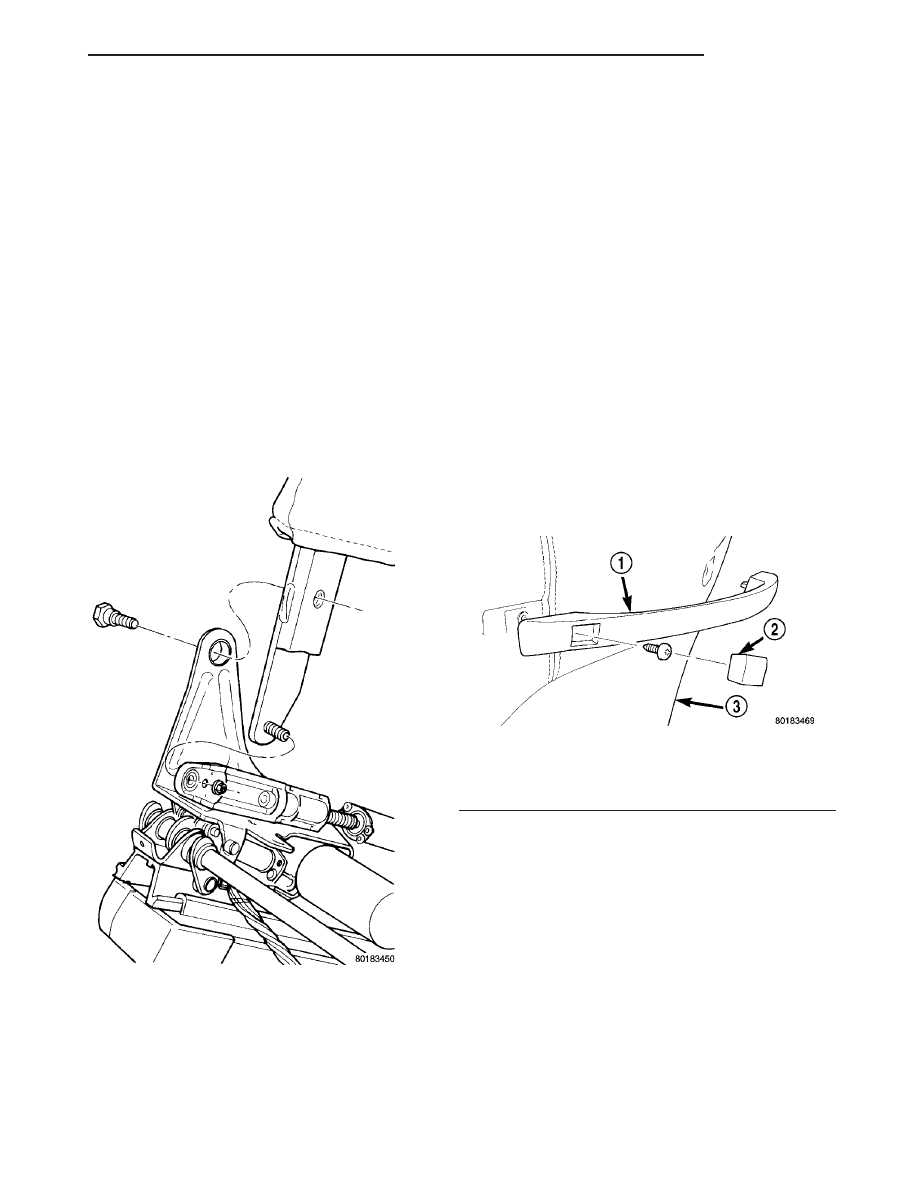

Fig. 15 FRONT SEATBACK

Fig. 16 FRONT SEATBACK ASSIST STRAP

1 - ASSIST STRAP
2 - SCREW PLUG
3 - SEAT BACK
