(11) Lift support from case (Fig. 185).

(12) Remove side gear thrust washer (Fig. 186).

(13) Remove side gear (Fig. 187).

(14) Remove pinion shaft (Fig. 188).

Fig. 185 Differential Support Removal

1 - DIFFERENTIAL SUPPORT
2 - DIFFERENTIAL CASE

Fig. 186 Side Gear Thrust Washer Removal

1 - SIDE GEAR THRUST WASHER

Fig. 187 Side Gear Removal

1 - DIFFERENTIAL SIDE GEAR

Fig. 188 Pinion Shaft Removal

1 - PINION SHAFT

21 - 194

41TE AUTOMATIC TRANSAXLE

RS

FINAL DRIVE (Continued)

(15) Remove pinion gears and tabbed washers

(Fig. 189).

(16) Remove differential side gear (Fig. 190).

(17) Remove side gear thrust washer (Fig. 191).
(18) Inspect all components for excessive wear.

ASSEMBLY

NOTE: The differential is serviced as an assembly.
Differential service is limited to bearing cups and
cones. Any other differential component failure
must be remedied by differential assembly and
transfer shaft replacement.

(1) Install side gear thrust washer to differential

case (Fig. 192).

Fig. 189 Pinion Gear and Washer Removal

1 - PINION GEAR
2 - TABBED WASHER
3 - LOCATING TAB
4 - NOTCH

Fig. 190 Side Gear Removal

1 - DIFFERENTIAL SIDE GEAR

Fig. 191 Side Gear Thrust Washer Removal

1 - THRUST WASHER

Fig. 192 Thrust Washer Installation

1 - THRUST WASHER

RS

41TE AUTOMATIC TRANSAXLE

21 - 195

FINAL DRIVE (Continued)

(2) Install side gear to differential case (Fig. 193).

(3) Install both pinion gears and washers to case,

while orientating washer tabs to notch in case (Fig.
194).

(4) Install pinion shaft (Fig. 195).

(5) Install side gear to case (Fig. 196).

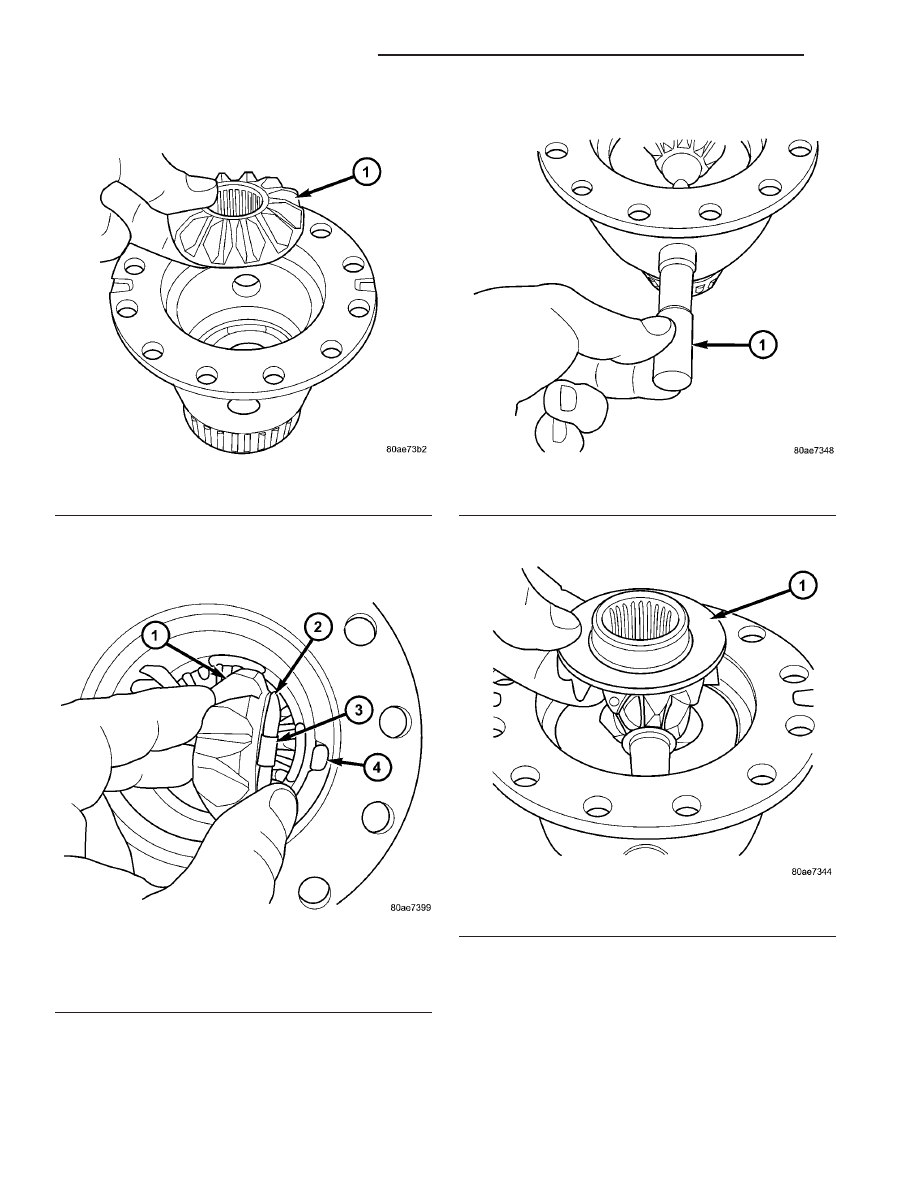

Fig. 193 Side Gear Installation

1 - DIFFERENTIAL SIDE GEAR

Fig. 194 Pinion Gear and Washer Installation

1 - PINION GEAR
2 - TABBED WASHER
3 - LOCATING TAB
4 - NOTCH

Fig. 195 Pinion Shaft Installation

1 - PINION SHAFT

Fig. 196 Side Gear Installation

1 - DIFFERENTIAL SIDE GEAR

21 - 196

41TE AUTOMATIC TRANSAXLE

RS

FINAL DRIVE (Continued)

(6) Install side gear thrust washer to case (Fig.

197).

(7) Install differential support into position, while

aligning through-holes (Fig. 198).

(8) Install differential ring gear to case (Fig. 199).

(9) Install ring gear-to-case bolts, with pinion shaft

retainers (Fig. 200), and torque bolts to 95 N·m (70
ft. lbs.).

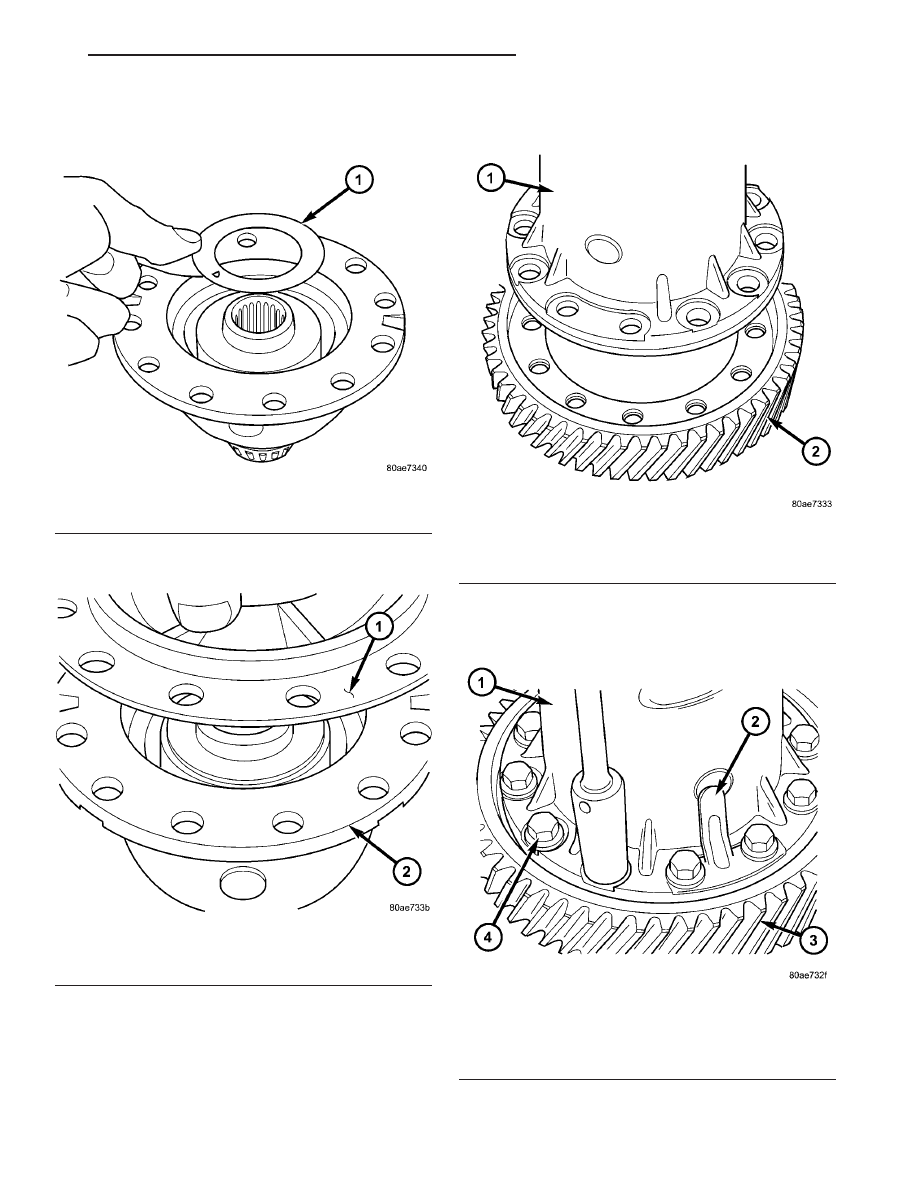

Fig. 197 Side Gear Thrust Washer

1 - SIDE GEAR THRUST WASHER

Fig. 198 Diff Support Installation

1 - DIFFERENTIAL SUPPORT
2 - DIFFERENTIAL CASE

Fig. 199 Ring Gear Installation

1 - DIFFERENTIAL CASE
2 - RING GEAR

Fig. 200 Ring Gear-to-Case Bolts

1 - DIFFERENTIAL CASE
2 - PINION SHAFT RETAINER
3 - RING GEAR
4 - RING GEAR-TO-CASE BOLT

RS

41TE AUTOMATIC TRANSAXLE

21 - 197

FINAL DRIVE (Continued)
