(7) Remove 5th gear blocker ring (Fig. 232).

(8) Remove

5th

gear

and

needle

bearing

(if

equipped) (Fig. 233).

(9) Remove 3/4 cluster gear snap ring (Fig. 234).

(10) Install shaft assembly into fixture 8483, with

split collar 8483-3 oriented chamfer side up (Fig.
235). Place 8483-2 into position with chamfer side up
(Fig. 236).

Fig. 232 5th Gear Blocker Ring

1 - 5th GEAR BLOCKER RING

Fig. 233 5th Gear

1 - 5th GEAR

Fig. 234 3/4 Cluster Gear Snap Ring

1 - SNAP RING

Fig. 235 Fixture 8483

1 - FIXTURE 8483
2 - COLLAR 8483-3

21 - 102

T850 MANUAL TRANSAXLE

RS

INTERMEDIATE SHAFT (Continued)

(11) Using an arbor press, press intermediate shaft

out of 3/4 cluster gear (Fig. 237).

(12) Remove intermediate shaft from fixture and

remove 3/4 cluster gear from shaft (Fig. 238).

(13) Remove 2nd gear and needle bearing (if

equipped) (Fig. 239).

Fig. 236 Loading Intermediate Shaft

1 - FIXTURE 8483
2 - 3/4 CLUSTER GEAR
3 - COLLAR 8483-2

Fig. 237 Press Intermediate Shaft Out of 3/4 Cluster

Gear

1 - ARBOR PRESS RAM
2 - INTERMEDIATE SHAFT
3 - 3/4 CLUSTER GEAR
4 - FIXTURE 8483

Fig. 238 3/4 Cluster Gear

1 - 3/4 CLUSTER GEAR
2 - INTERMEDIATE SHAFT

Fig. 239 2nd Gear Removal

1 - 2ND GEAR
2 - INTERMEDIATE SHAFT

RS

T850 MANUAL TRANSAXLE

21 - 103

INTERMEDIATE SHAFT (Continued)

(14) Remove 2nd gear reactor ring (Fig. 240).

(15) Remove 2nd gear friction cone (Fig. 241).

(16) Remove 2nd Gear outer blocker ring (Fig.

242).

(17) Remove 1/2 synchro snap ring (Fig. 243).

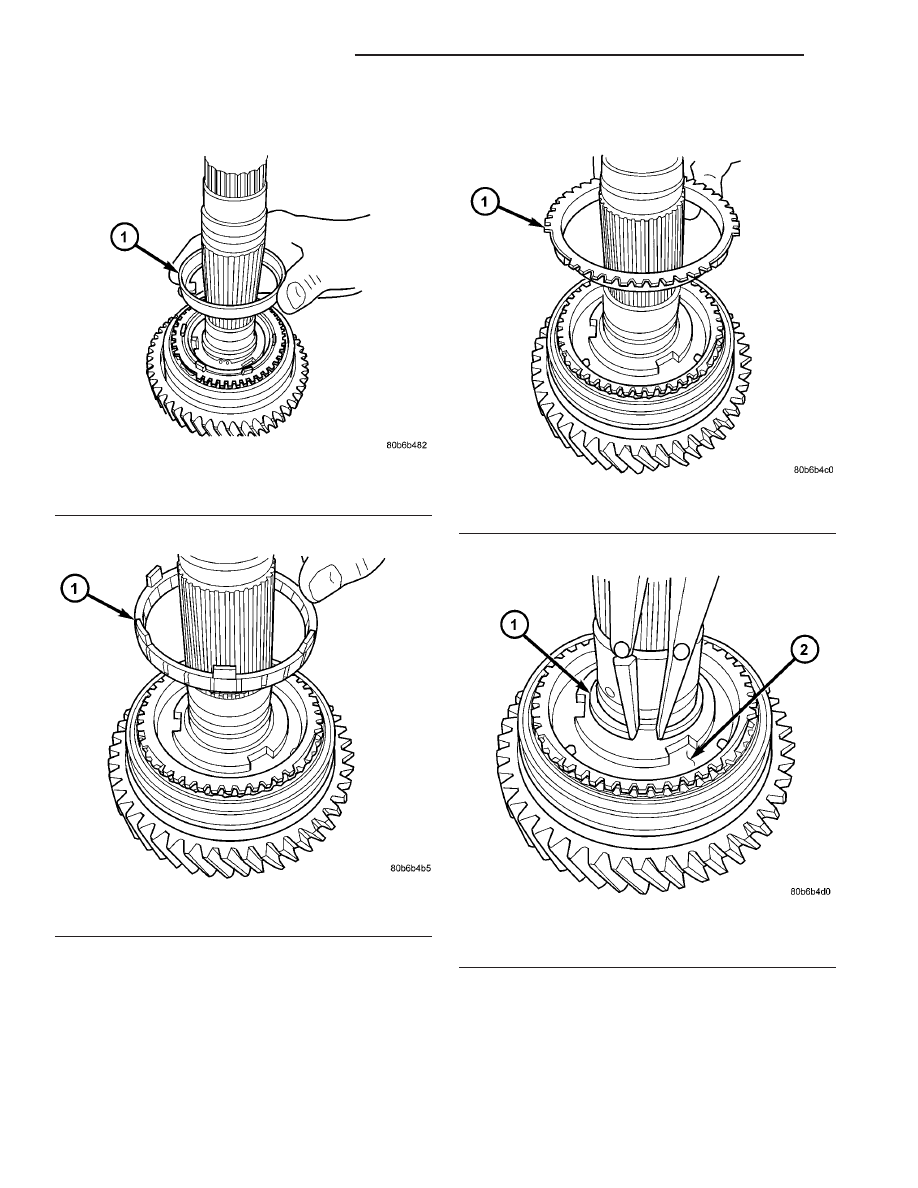

Fig. 240 2nd Gear Reactor Ring

1 - 2ND GEAR REACTOR RING

Fig. 241 2nd Gear Friction Cone

1 - 2ND GEAR FRICTION CONE

Fig. 242 2nd Gear Outer Blocker Ring

1 - 2ND GEAR BLOCKER RING

Fig. 243 1/2 Synchro Snap Ring

1 - SNAP RING
2 - 1/2 SYNCHRO HUB

21 - 104

T850 MANUAL TRANSAXLE

RS

INTERMEDIATE SHAFT (Continued)

(18) Remove 1/2 synchro from shaft (Fig. 244).

(19) Remove 1st gear blocker ring (Fig. 245).

(20) Remove 1st gear friction cone (Fig. 246).

(21) Remove 1st gear reactor ring (Fig. 247).

Fig. 244 1/2 Synchronizer

1 - 1/2 SYNCHRONIZER

Fig. 245 1st Gear Blocker Ring

1 - 1ST GEAR BLOCKER RING

Fig. 246 1st Gear Friction Cone

1 - 1ST GEAR FRICTION CONE

Fig. 247 1st Gear Reactor Ring

1 - 1ST GEAR REACTOR RING

RS

T850 MANUAL TRANSAXLE

21 - 105

INTERMEDIATE SHAFT (Continued)
