(3) Install crossover cable to gearshift mechanism

(Fig. 198). Install retainer clip (Fig. 199).

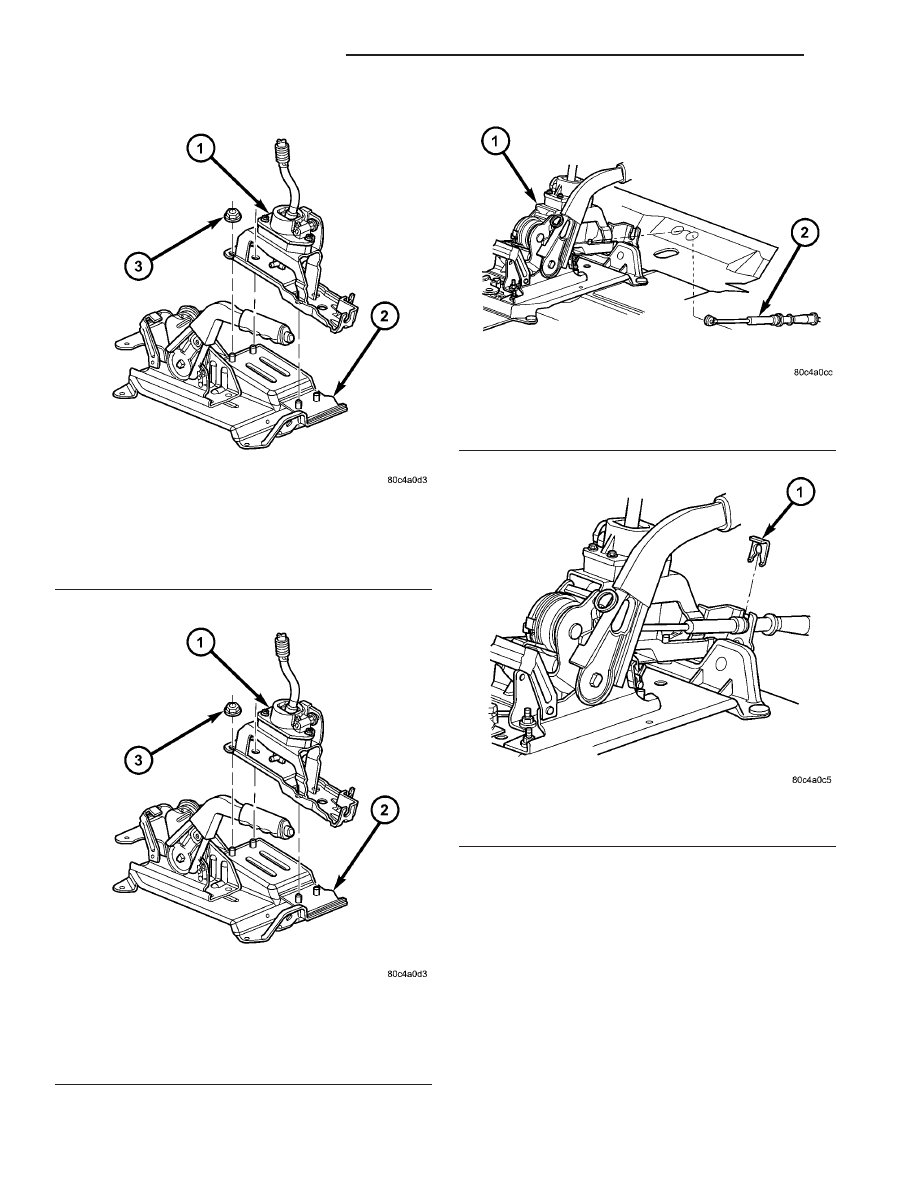

Fig. 194 Gearshift Mechanism Removal/Installation

(RHD Shown — LHD Typical)

1 - GEARSHIFT MECHANISM
2 - PARK BRAKE BRACKET
3 - NUT (4)

Fig. 195 Gearshift Mechanism Removal/Installation

(RHD Shown — LHD Typical)

1 - GEARSHIFT MECHANISM
2 - PARK BRAKE BRACKET
3 - NUT (4)

Fig. 196 Selector Cable at Gearshift Mechanism

1 - GEARSHIFT MECHANISM
2 - SELECTOR CABLE

Fig. 197 Selector Cable Retainer Clip

1 - RETAINER CLIP

21 - 90

T850 MANUAL TRANSAXLE

RS

GEARSHIFT MECHANISM (Continued)

(4) Adjust crossover cable.
(5) Install center console support bracket (Fig.

200). Torque support bracket-to-gearshift mechanism
screws to 12 N·m (108 in. lbs.).

(6) Install center console assembly (Fig. 201).

Install and torque center console-to-gearshift mecha-
nism screws to 5 N·m (45 in. lbs.).

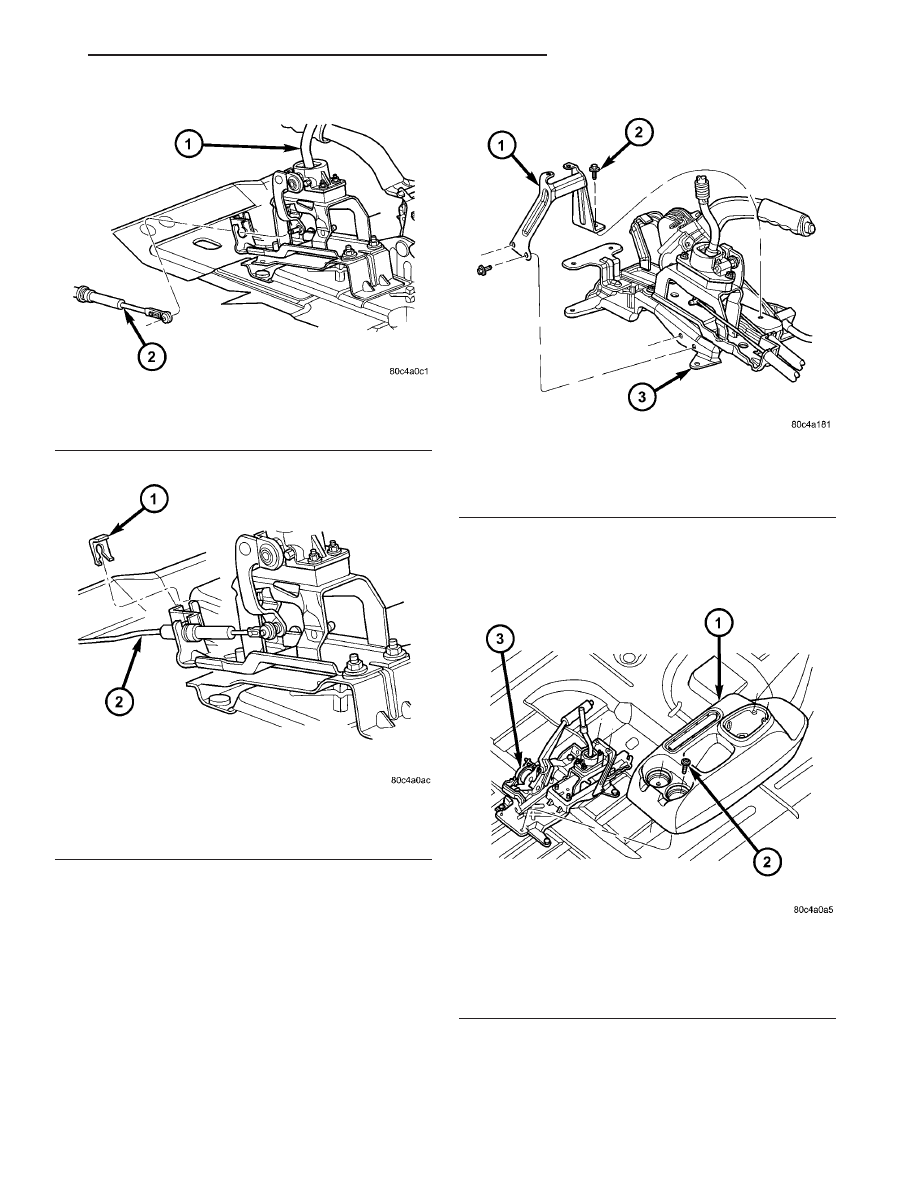

Fig. 198 Crossover Cable at Gearshift Mechanism

1 - GEARSHIFT MECHANISM
2 - CROSSOVER CABLE

Fig. 199 Crossover Cable Retainer Clip

1 - RETAINER CLIP
2 - CROSSOVER CABLE

Fig. 200 Center Console Support Bracket

1 - BRACKET
2 - SCREW
3 - GEARSHIFT MECHANISM

Fig. 201 Center Console Removal/Installation (LHD

Shown — RHD Typical)

1 - CENTER CONSOLE
2 - SCREW (4)
3 - GEARSHIFT MECHANISM

RS

T850 MANUAL TRANSAXLE

21 - 91

GEARSHIFT MECHANISM (Continued)

(7) Install cupholder plugs (Fig. 202).

(8) Install gearshift boot to console (Fig. 203).

Secure with three (3) retainer clips.

(9) Install gearshift knob to gearshift lever (Fig.

204). Orient shift pattern

1

⁄

4

-turn clockwise, push

down

and

rotate

1

⁄

4

-turn

counter-clockwise

and

release. Secure boot to knob.

(10) Connect battery negative cable.

Fig. 202 Cup Holder Plugs

1 - CUPHOLDER PLUG (2)

Fig. 203 Gearshift Boot Removal/Installation

1 - GEARSHIFT BOOT
2 - CENTER CONSOLE

Fig. 204 Gearshift Knob Removal/Installation

1 - GEARSHIFT KNOB
2 - GEARSHIFT LEVER

21 - 92

T850 MANUAL TRANSAXLE

RS

GEARSHIFT MECHANISM (Continued)

INPUT SHAFT

DESCRIPTION

The input shaft assembly (Fig. 205) is part of the

transaxle geartrain, is driven by the clutch assembly,
and consists of the following components:

• Input Mainshaft

• 3rd Speed Gear

• 4th Speed Gear

• 3/4 Synchronizer

• 5th Input Gear
The input shaft meshes with the intermediate

shaft, and is supported by a needle bearing at the
front of the transaxle, and a sealed roller bearing at
the rear of the transaxle.

DISASSEMBLY

NOTE: When servicing the input shaft assembly, all
snap rings which are removed MUST be replaced
with new snap rings upon reassembly. The 5th gear
nut must be replaced also.

NOTE: Depending on the date of transaxle manufac-
ture, some input shafts will utilize a needle bearing
under the 3rd and 4th Speed Gears.

(1) Invert input shaft assembly and place in fix-

ture 8487.

(2) Remove input bearing snap ring (Fig. 206).

Fig. 205 Input Shaft Assembly

1 - INPUT SHAFT

6 - 5TH GEAR NUT

2 - THRUST WASHER

7 - SNAP RING

3 - 3RD GEAR

8 - INPUT BEARING (SEALED)

4 - 4TH GEAR

9 - SNAP RING

5 - 5TH GEAR

10 - 3/4 SYNCHRONIZER

RS

T850 MANUAL TRANSAXLE

21 - 93
