DIFFERENTIAL BEARING SHIM CHART

PART NUMBER

SHIM THICKNESS

METRIC (MM)

STANDARD (STD)

4659242

0.50

0.0197

4659243

0.54

0.0213

4659247

0.58

0.0228

4659248

0.62

0.0244

4659249

0.66

0.0260

4659250

0.70

0.0276

4659251

0.74

0.0291

4659252

0.78

0.0307

4659253

0.82

0.0322

4659254

0.86

0.0339

4659255

0.90

0.0354

4659256

0.94

0.0370

4659257

0.98

0.0386

4659258

1.02

0.0402

4659259

1.06

0.0418

4659260

1.10

0.0434

4659261

1.14

0.0449

4659262

1.18

0.0465

4659263

1.22

0.0481

4659264

1.26

0.0497

4659265

1.30

0.0512

4659266

1.34

0.0528

4659267

1.38

0.0544

4659268

1.42

0.0560

4659269

1.46

0.0575

4659270

1.50

0.0591

4659271

1.54

0.0607

4659272

1.58

0.0623

4659273

1.62

0.0638

4659274

1.66

0.0654

4659275

1.70

0.0670

4659283

2.02

0.0796

4659284

2.06

0.0812

ADJUSTMENT - DIFFERENTIAL SIDE GEAR
END PLAY

Measure side gear end play: Insert feeler gauges

180° apart between differential side gear and thrust
washer as shown in (Fig. 124). Measurement taken
here applies to both sides. Side gear end play should
be between 0.025-0.152 mm (0.001-0.006 in.). If clear-

ance is greater than 0.152 mm (0.006 in.), install a
thicker thrust washer (both sides). If clearance is less
than 0.025 mm (0.001), install a thinner thrust
washer (both sides). Refer to (Fig. 125) for available
side gear shim thicknesses.

21 - 70

T850 MANUAL TRANSAXLE

RS

DIFFERENTIAL (Continued)

If end play measurement indicates a thrust washer

change is necessary, the differential must be disas-
sembled. (Refer to 21 - TRANSMISSION/TRANS-
AXLE/MANUAL/DIFFERENTIAL - DISASSEMBLY)

FLUID

STANDARD PROCEDURE

STANDARD PROCEDURE - FLUID LEVEL
CHECK

NOTE: For proper fluid level check intervals, (Refer
to LUBRICATION & MAINTENANCE/MAINTENANCE
SCHEDULES - DESCRIPTION)

The fluid required in this transaxle is Mopar

t

ATF+4. Use of substitute fluids may result in
improper transaxle operation and/or failure.

(1) Raise vehicle on hoist.
(2) Remove transaxle fill plug (Fig. 126).

(3) Inspect fluid level. Fluid should be within 3/16”

below fill hole. Add Mopar

t ATF+4 as neccessary.

(4) Install fill plug, ensuring it is properly seated.
(5) Lower vehicle.

STANDARD PROCEDURE - FLUID DRAIN AND
FILL

NOTE: For proper fluid change intervals, (Refer to
LUBRICATION

&

MAINTENANCE/MAINTENANCE

SCHEDULES - DESCRIPTION)

The fluid required in this transaxle is Mopar

t

ATF+4. Use of substitute fluids may result in
improper transaxle operation and/or failure.

Fig. 124 Side Gear End Play Measurement

1 - FEELER GAUGE

Fig. 125 Available Side Gear Thrust Washers

1 - (PLAIN) 0.79-0.84 mm (0.031-0.033 in.)
2 - ( TRIANGLE) 0.91-0.97 mm (0.036-0.038 in.)
3 - (SQUARE) 1.04-1.10 mm (0.041-0.043 in.)
4 - (DIAMOND) 1.17-1.22 mm (0.046-0.048 in.)

Fig. 126 Transaxle Fill Plug

1 - FILL PLUG
2 - END COVER

RS

T850 MANUAL TRANSAXLE

21 - 71

DIFFERENTIAL (Continued)

FLUID DRAIN

(1) Raise vehicle on hoist.
(2) Remove transaxle drain plug (Fig. 127) and

drain fluid into suitable container.

(3) Install drain plug and torque to 23 N·m (17 ft.

lbs.).

FLUID FILL

(1) Remove transaxle fill plug (Fig. 128).
(2) Add 2.4-2.7L (2.5-2.9 qts.) of Mopar

t ATF+4

until fluid is within 3/16” below fill hole.

(3) Install fill plug, ensuring it is properly seated.
(4) Lower vehicle.

GEARSHIFT BOOT

REMOVAL

(1) Remove gearshift knob by pushing down and

rotating

1

⁄

4

-turn clockwise (Fig. 129).

(2) Remove gearshift boot from center console by

disengaging three (3) retaining clips (Fig. 130).

Fig. 127 Transaxle Drain Plug

1 - TRANSAXLE DRAIN PLUG
2 - DIFFERENTIAL COVER

Fig. 128 Transaxle Fill Plug

1 - FILL PLUG
2 - END COVER

Fig. 129 Gearshift Knob Removal/Installation

1 - GEARSHIFT KNOB
2 - GEARSHIFT LEVER

Fig. 130 Gearshift Boot Removal/Installation

1 - GEARSHIFT BOOT
2 - CENTER CONSOLE

21 - 72

T850 MANUAL TRANSAXLE

RS

FLUID (Continued)

INSTALLATION

(1) Install gearshift boot to console and secure

with three (3) retaining clips (Fig. 130).

(2) Install gearshift knob (Fig. 129). Orient shift

pattern

1

⁄

4

-turn clockwise, press down, and rotate

1

⁄

4

-

turn counter-clockwise.

(3) Secure gearshift boot to base of knob.

GEARSHIFT CABLE -
CROSSOVER

REMOVAL

(1) Disconnect battery negative cable.
(2) Remove gearshift knob by pushing down and

rotating

1

⁄

4

-turn clock-wise (Fig. 131).

(3) Remove gearshift boot from center console by

disengaging at three (3) retaining clips (Fig. 132).

(4) Apply park brake to allow park brake handle to

clear center console upon removal.

(5) Remove two (2) cupholder bottom plugs (Fig.

133).

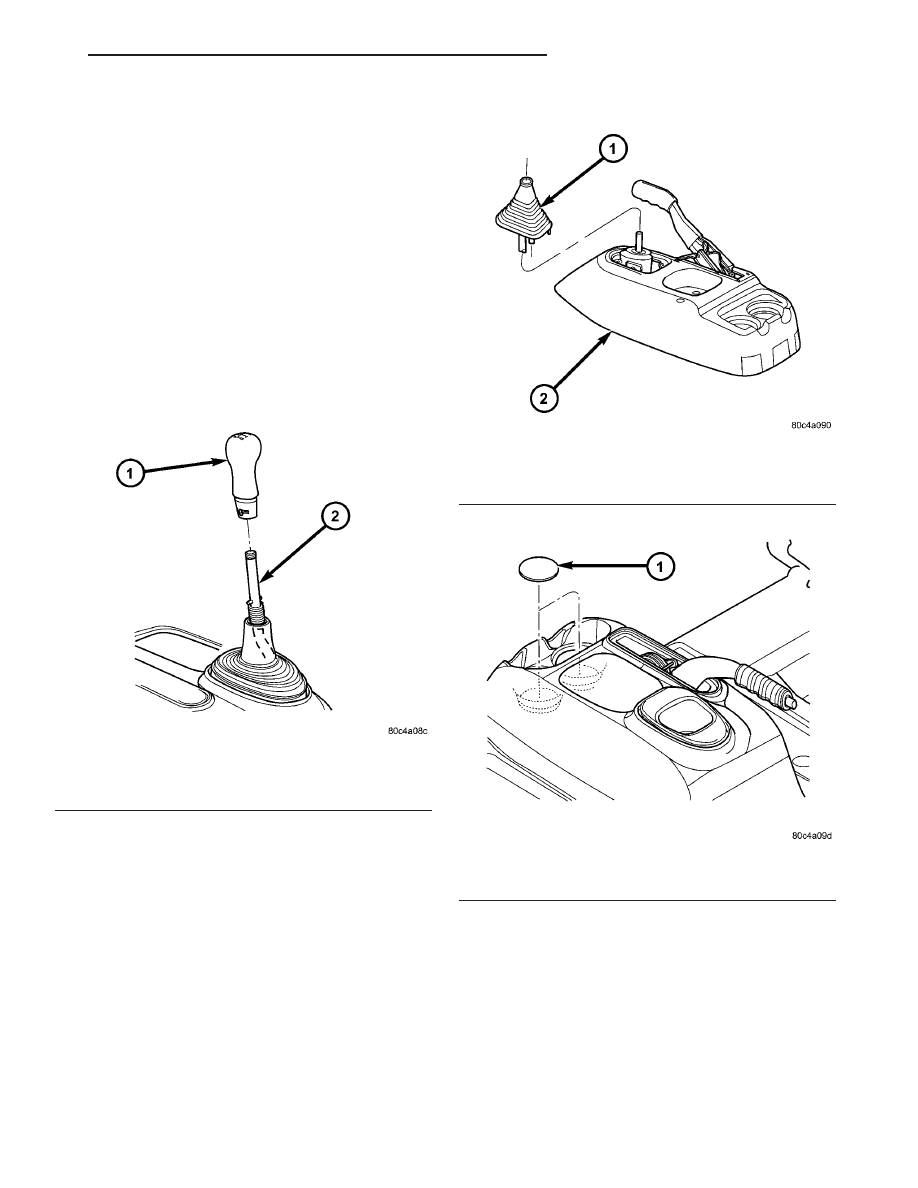

Fig. 131 Gearshift Knob Removal/Installation

1 - GEARSHIFT KNOB
2 - GEARSHIFT LEVER

Fig. 132 Gearshift Boot Removal/Installation

1 - GEARSHIFT BOOT
2 - CENTER CONSOLE

Fig. 133 Cup Holder Plugs

1 - CUPHOLDER PLUG (2)

RS

T850 MANUAL TRANSAXLE

21 - 73

GEARSHIFT BOOT (Continued)
