SPECIAL TOOLS - T850 TRANSAXLE

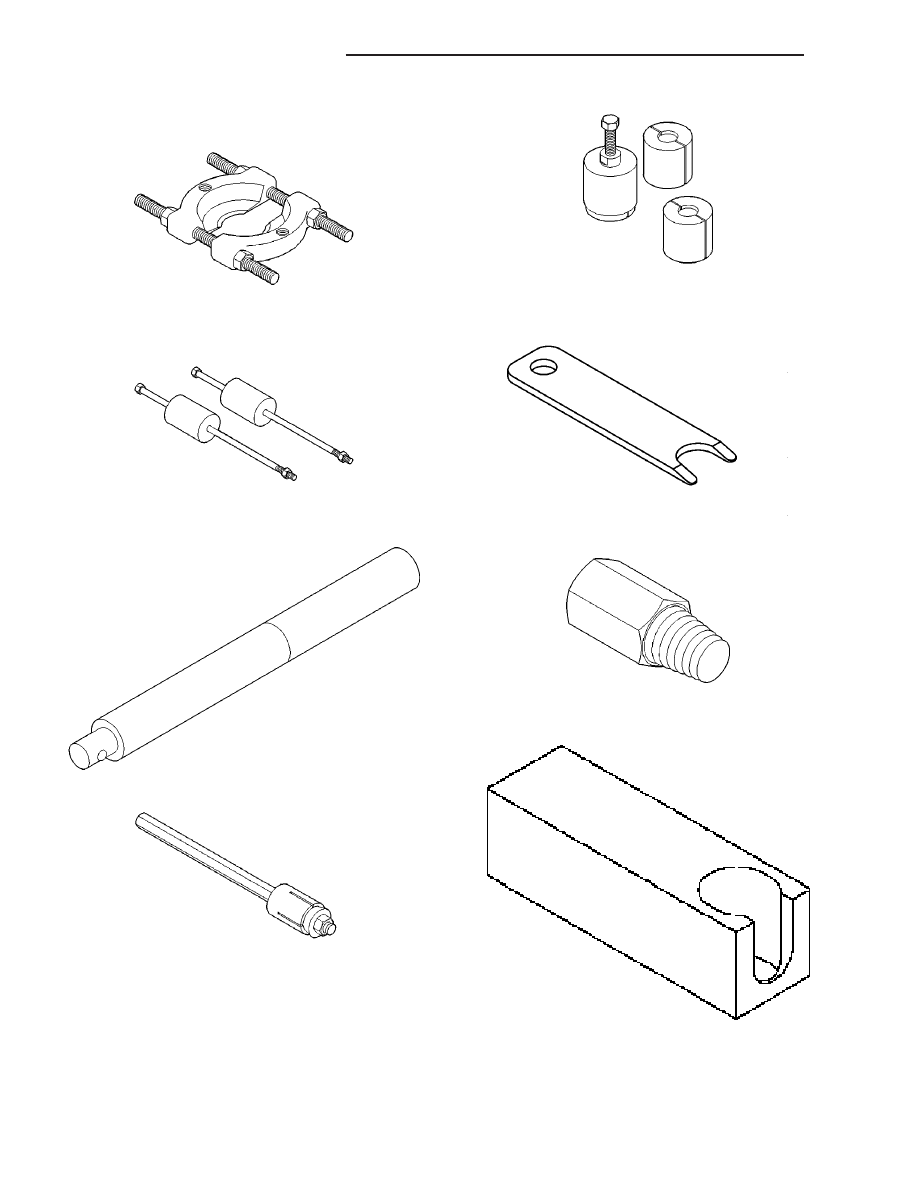

Bearing Splitter, P-334

Slide Hammer, C-3752

Universal Handle, C-4171

Torque Tool, C-4995

Puller Set, 5048

Disconnect Tool, 6638A

Remover, 6786

Remover/Installer, 6891

21 - 58

T850 MANUAL TRANSAXLE

RS

T850 MANUAL TRANSAXLE (Continued)

Alignment Pins, 8470

Installer, 8471

Race Remover, 8472

Bearing Installer, 8473

Remover/Installer, 8474

Installer, 8475

Installer, 8476

Wrench, 8478

RS

T850 MANUAL TRANSAXLE

21 - 59

T850 MANUAL TRANSAXLE (Continued)

Stake Tool, 8479

Installer, 8481

Bearing Installer, 8482

Fixture, 8483

Fixture, 8487

Lifting Bar, 8489

Thrust Buttons, 8491

Wrench, 8827

21 - 60

T850 MANUAL TRANSAXLE

RS

T850 MANUAL TRANSAXLE (Continued)

AXLE SEALS

REMOVAL

(1) Raise vehicle on hoist.
(2) Remove one or both front halfshaft assemblies.

(Refer to 3 - DIFFERENTIAL & DRIVELINE/HALF
SHAFT - REMOVAL)

(3) Using a suitable screwdriver, remove one or

both axle seals (Fig. 92).

INSTALLATION

(1) Using driver handle C-4171 and installer 8476,

install axle seals into position (Fig. 93) (Fig. 94).

(2) Install one or both front halfshaft assemblies.

(Refer to 3 - DIFFERENTIAL & DRIVELINE/HALF
SHAFT - INSTALLATION)

(3) Check transaxle fluid level and adjust if neces-

sary. (Refer to 21 - TRANSMISSION/TRANSAXLE/
MANUAL/FLUID - STANDARD PROCEDURE)

(4) Lower vehicle.

Fig. 92 Axle Seal Removal (Extension Housing Side

Shown)

1 - SCREWDRIVER
2 - AXLE SEAL
3 - EXTENSION HOUSING

Fig. 93 Axle Seal Installation—Typical

1 - SEAL
2 - INSTALLER 8476
3 - DRIVER HANDLE C-4171

Fig. 94 Axle Seal Installation (Extension Housing

Side)

1 - EXTENSION HOUSING
2 - SEAL
3 - INSTALLER 8476
4 - DRIVER HANDLE C-4171
