Chrysler Town, Dodge Caravan. Manual - part 352





COLUMN

TABLE OF CONTENTS

page

page

COLUMN

DESCRIPTION - STEERING COLUMN

. . . . . . . 10

WARNING

WARNINGS AND CAUTIONS

. . . . . . . . . . . . . 10

DIAGNOSIS AND TESTING - STEERING

COLUMN

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 13

SPECIFICATIONS

COLUMN TORQUE

. . . . . . . . . . . . . . . . . . . . 14

IGNITION SWITCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 16

LOCK CYLINDER HOUSING

DESCRIPTION - IGNITION INTERLOCK

. . . . . . 17

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 19

KEY/LOCK CYLINDER

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 20

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 20

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 20

GEAR SHIFT LEVER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 21

SHROUD - LOWER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 22

SHROUD - UPPER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 23

STEERING WHEEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 24

COLUMN

DESCRIPTION - STEERING COLUMN

The steering column has been designed to be ser-

viced as a complete assembly (Fig. 1), except for the
components listed here. They are the key cylinder,
ignition switch, lock cylinder housing, multi-function
switch,

clockspring,

halo

lamp,

speed

control

switches, driver airbag, trim shrouds, steering wheel
and steering column intermediate shaft (Fig. 2).
These replaceable components of the steering column
can be serviced without requiring removal of the
steering column from the vehicle.

WARNING

WARNINGS AND CAUTIONS

(Refer to 8 - ELECTRICAL/RESTRAINTS - WARN-

ING)

WARNING:

BEFORE

BEGINNING ANY

SERVICE

PROCEDURES THAT INVOLVES REMOVING THE
AIR BAG. REMOVE AND ISOLATE THE NEGATIVE
(-) BATTERY CABLE (GROUND) FROM THE VEHI-
CLE BATTERY. THIS IS THE ONLY SURE WAY TO
DISABLE THE AIR BAG SYSTEM. FAILURE TO DO
THIS COULD RESULT IN ACCIDENTAL AIR BAG
DEPLOYMENT AND POSSIBLE PERSONAL INJURY.

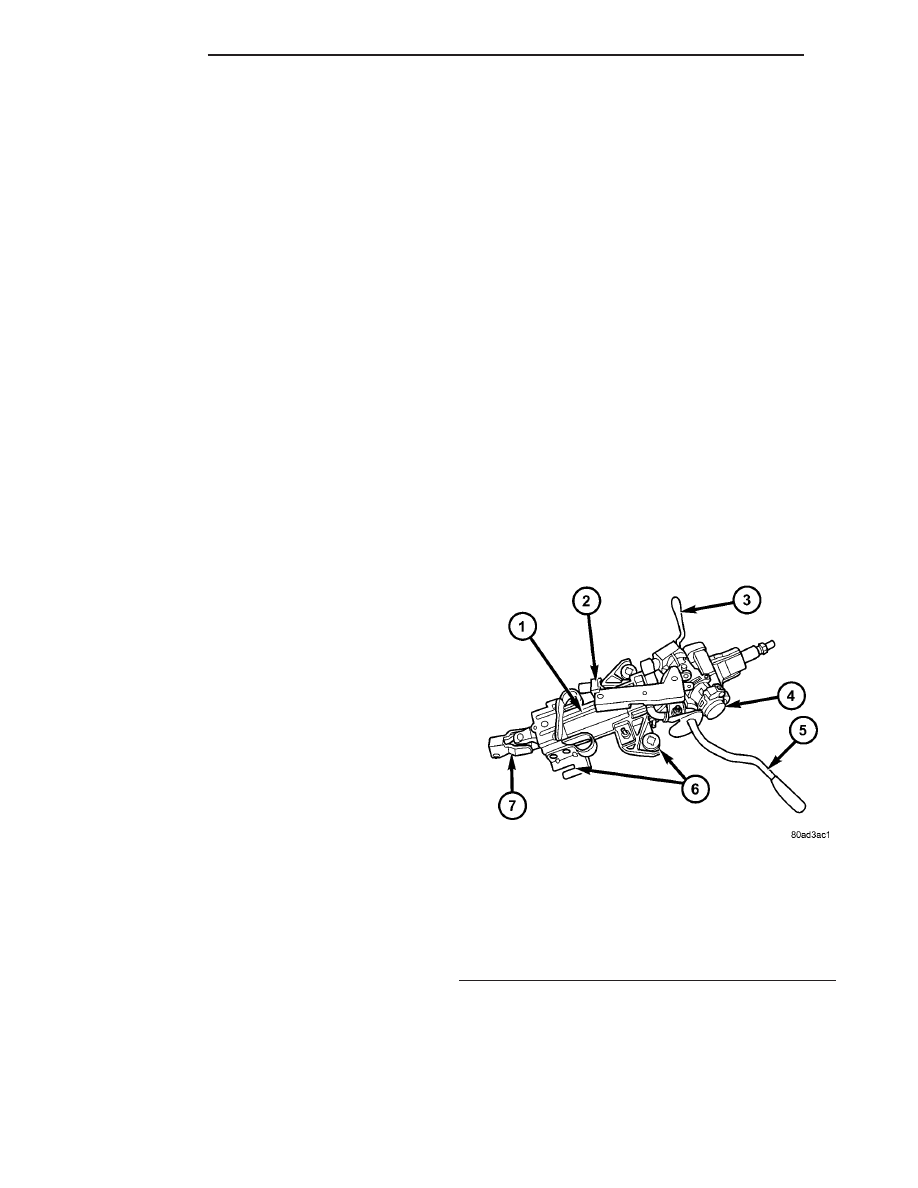

Fig. 1 Steering Column

1 - STEERING COLUMN
2 - B.T.S.I.
3 - TILT RELEASE LEVER
4 - KEY CYLINDER
5 - SHIFT LEVER
6 - MOUNTING HOLES
7 - COUPLING

19 - 10

COLUMN

RS

Fig. 2 Steering Column And Components (Typical)

RS

COLUMN

19 - 11

COLUMN (Continued)

WARNING: THE AIR BAG SYSTEM IS A SENSITIVE,
COMPLEX ELECTRO-MECHANICAL UNIT. BEFORE
ATTEMPTING TO DIAGNOSE, REMOVE OR INSTALL
THE AIR BAG SYSTEM COMPONENTS YOU MUST
FIRST DISCONNECT AND ISOLATE THE BATTERY
NEGATIVE (GROUND) CABLE. THEN WAIT TWO
MINUTES FOR THE SYSTEM CAPACITOR TO DIS-
CHARGE. FAILURE TO DO SO COULD RESULT IN
ACCIDENTAL DEPLOYMENT OF THE AIR BAG AND
POSSIBLE PERSONAL INJURY. THE FASTENERS,
SCREWS, AND BOLTS, ORIGINALLY USED FOR
THE

AIR

BAG

COMPONENTS,

HAVE

SPECIAL

COATINGS AND ARE SPECIFICALLY DESIGNED
FOR THE AIR BAG SYSTEM. THEY MUST NEVER
BE REPLACED WITH ANY SUBSTITUTES. ANYTIME
A NEW FASTENER IS NEEDED, REPLACE WITH
THE CORRECT FASTENERS PROVIDED IN THE
SERVICE PACKAGE OR FASTENERS LISTED IN
THE PARTS BOOKS.

WARNING: SAFETY GOGGLES SHOULD BE WORN
AT ALL TIMES WHEN WORKING ON STEERING
COLUMNS.

CAUTION: Disconnect negative (ground) cable from
the battery before servicing any column compo-
nent.

CAUTION: Do not attempt to remove the pivot pins
to disassemble the tilting mechanism. Damage will
occur.

DIAGNOSIS AND TESTING - STEERING
COLUMN

For diagnosis of conditions relating to the steering

column (Refer to 19 - STEERING - DIAGNOSIS AND
TESTING) and (Refer to 19 - STEERING - DIAGNO-
SIS AND TESTING).

REMOVAL

NOTE: Before proceeding, (Refer to 19 - STEERING/
COLUMN - WARNING).

(1) Make sure the front wheels of the vehicle are

in the STRAIGHT AHEAD position before beginning
the column removal procedure.

(2) Disconnect negative (ground) cable from the

battery and isolate cable from battery terminal.

(3) Remove the lower shroud (Refer to 19 -

STEERING/COLUMN/LOWER SHROUD - REMOV-
AL).

(4) Remove the traction off switch.
(5) Remove the upper shroud.
(6) Remove the cluster trim bezel (Refer to 23 -

BODY/INSTRUMENT PANEL/CLUSTER BEZEL -
REMOVAL).

(7) Remove the knee blocker (Refer to 23 - BODY/

INSTRUMENT

PANEL/STEERING

COLUMN

OPENING COVER - REMOVAL).

(8) Remove the parking brake handle link.
(9) Remove the knee blocker reinforcement (Refer

to

23

-

BODY/INSTRUMENT

PANEL/KNEE

BLOCKER - REMOVAL).

(10) Remove the airbag (Refer to 8 - ELECTRI-

CAL/RESTRAINTS/DRIVER AIRBAG - REMOVAL).

(11) Remove the steering wheel retaining nut.
(12) Remove the vibration damper weight.
(13) Remove the steering wheel (Refer to 19 -

STEERING/COLUMN/STEERING

WHEEL

-

REMOVAL). (Fig. 3)

(14) Disconnect the wiring harness connectors

from the clockspring, multi-function switch, halo
lamp, SKIM module, ignition switch and BTSI sole-
noid.

(15) Disconnect the shift cable at the lever. (Fig. 4)
(16) Remove the pinch side clip, then remove the

cable from the bracket on the column.

(17) Remove the pinch bolt coupling. (Fig. 5)
(18) Loosen the two lower mounting nuts.
(19) Remove the two upper mounting nuts
(20) Remove the steering column.

1 - CLOCKSPRING WIRING
2 - STEERING WHEEL
3 - UPPER SHROUD
4 - FIXED SHROUD
5 - SCREW
6 - STEERING COLUMN MOUNTING PLATE
7 - NUT
8 - DASH PANEL STEERING COLUMN MOUNTING BRACKET
9 - STUDS (4)
10 - STEERING COLUMN LOCKING PIN
11 - NUT/WASHER ASSEMBLY
12 - STEERING COLUMN ASSEMBLY
13 - LOWER SHROUD
14 - SCREWS
15 - STEERING WHEEL RETAINING NUT

16 - STEERING WHEEL DAMPER
17 - CLOCKSPRING
18 - SCREW
19 - MULTI-FUNCTION SWITCH
20 - PINCH BOLT
21 - STEERING COLUMN COUPLER
22 - PINCH BOLT RETAINING PIN
23 - DASH PANEL
24 - SILENCER SHELL
25 - INTERMEDIATE SHAFT SHIELD AND SEAL
26 - INTERMEDIATE SHAFT
27 - ROLL PIN
28 - POWER STEERING GEAR
29 - FRONT SUSPENSION CRADLE/CROSSMEMBER

19 - 12

COLUMN

RS

COLUMN (Continued)

(21) Remove the clockspring (Refer to 8 - ELEC-

TRICAL/RESTRAINTS/CLOCKSPRING

-

REMOV-

AL). (Fig. 6)

(22) Remove the mounting plate with the multi-

function switch.

(23) Remove the halo-lamp.
(24) Remove the ignition key cylinder (Refer to 19

- STEERING/COLUMN/KEY/LOCK CYLINDER -
REMOVAL).

(25) Remove the BTSI.

INSTALLATION

To service the steering wheel components or the

airbag (Refer to 8 - ELECTRICAL/RESTRAINTS/
DRIVER AIRBAG - REMOVAL). Follow all WARN-
INGS AND CAUTIONS.

(1) Make sure the front wheels of the vehicle are

still in the STRAIGHT AHEAD position before begin-
ning the column installation procedure.

(2) Install the BTSI.
(3) Install the ignition key cylinder (Refer to 19 -

STEERING/COLUMN/KEY/LOCK

CYLINDER

-

INSTALLATION).

(4) Install the halo-lamp.
(5) Install the mounting plate with the multi-func-

tion switch.

(6) Install the clockspring (Refer to 8 - ELECTRI-

CAL/RESTRAINTS/CLOCKSPRING

-

INSTALLA-

TION).

(7) Install the steering column to the vehicle.
(8) Install the two upper mounting nuts
(9) Tighten the two lower mounting nuts and the

two upper mounting nuts. Tighten to 12 N·m (105 in.
lbs.).

Fig. 3 STEERING WHEEL REMOVAL

1 - STEERING WHEEL
2 - PULLER

Fig. 4 SHIFT CABLE MOUNTING

1 - SHIFT CABLE MOUNT
2 - SHIFT LEVER

Fig. 5 PINCH BOLT

1 - PINCH BOLT
2 - STEERING COLUMN

Fig. 6 CLOCKSPRING

RS

COLUMN

19 - 13

COLUMN (Continued)
