Chrysler Town, Dodge Caravan. Manual - part 269





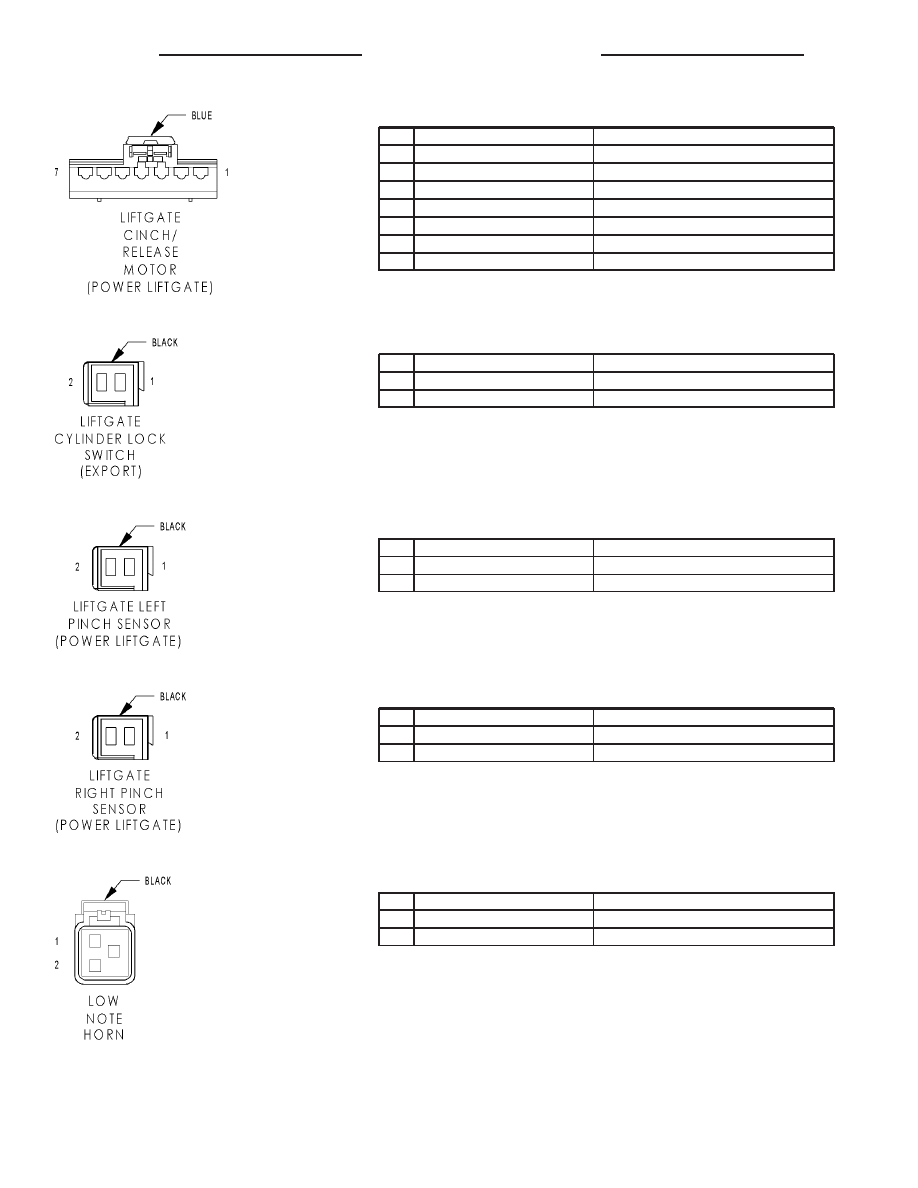

LIFTGATE CINCH/RELEASE MOTOR (POWER LIFTGATE) - BLUE 7 WAY

CAV

CIRCUIT

FUNCTION

1

Z78 20BK/OR

GROUND

2

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

3

Q60 20OR/YL

LIFTGATE PAWL SWITCH SENSE

4

Z245 18BK/GY

GROUND

5

Q85 18TN/WT

LIFTGATE LATCH RELEASE DRIVER

6

Q84 18TN/GY

LIFTGATE LATCH CINCH DRIVER

7

Q83 18OR/GY

LIFTGATE LATCH CLUTCH DRIVER

LIFTGATE CYLINDER LOCK SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z465 20BK/GY

GROUND

2

G165 20VT/GY

LIFTGATE CYLINDER LOCK SWITCH MUX

LIFTGATE LEFT PINCH SENSOR (POWER LIFTGATE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q77 20OR/DB

RIGHT PINCH SENSOR SIGNAL

2

Q76 20OR/LB

PINCH SENSOR SIGNAL

LIFTGATE RIGHT PINCH SENSOR (POWER LIFTGATE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q77 20OR/DB

RIGHT PINCH SENSOR SIGNAL

2

Z78 20BK/OR

GROUND

LOW NOTE HORN - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z298 18BK/DB

GROUND

2

X2 18DG/OR

HORN RELAY OUTPUT

8W - 80 - 92

8W-80 CONNECTOR PIN-OUTS

RS

MANIFOLD ABSOLUTE PRESSURE SENSOR (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K1 18VT/BR (3.3L/3.8L)

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL

1

K1 18VT/BR (2.4L)

MAP SIGNAL

2

K900 18DB/DG

SENSOR GROUND

3

F855 18PK/YL

5 VOLT SUPPLY

MASS AIR FLOW SENSOR (DIESEL) - ORANGE 5 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K342 16BR/WT

ECM/PCM RELAY OUTPUT

3

K957 20BK/OR

MASS AIR FLOW SENSOR GROUND

4

F855 20PK/YL

SENSOR REFERENCE VOLTAGE A

5

K55 20DB/OR

MASS AIR FLOW SENSOR SIGNAL

MEMORY SEAT/MIRROR MODULE C1 - GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

1

P69 20TN/WT

LEFT MIRROR SENSOR GROUND

2

P25 20LG/VT

SEAT HORIZONTAL POSITION SIGNAL

3

P27 20LG/LB

REAR RISER POSITION SIGNAL

4

-

-

5

-

-

6

P67 20OR

RIGHT MIRROR VERTICAL POSITION SIGNAL

7

P64 20TN/OR

LEFT MIRROR VERTICAL POSITION SIGNAL

8

P21 20LG/TN

SEAT FRONT DOWN SWITCH SENSE

9

P13 20LG/OR

SEAT REAR DOWN SWITCH SENSE

10

P15 20LG/WT

SEAT HORIZONTAL FORWARD SWITCH SENSE

11

P43 14LG/VT

RECLINER UP SWITCH SENSE

12

-

-

13

-

-

14

P66 20WT

RIGHT MIRROR SENSOR GROUND

15

P26 20LG

FRONT RISER POSITION SIGNAL

16

P47 20LG/LB

RECLINER POSITION SIGNAL

17

-

-

18

-

-

19

P68 20YL

RIGHT MIRROR HORIZONTAL POSITION SIGNAL

20

P65 20TN/YL

LEFT MIRROR HORIZONTAL POSITION SIGNAL

21

P19 20LG/LB

SEAT FRONT UP SWITCH SENSE

22

P11 20LG/YL

SEAT REAR UP SWITCH SENSE

23

P17 20LG/DG

SEAT HORIZONTAL REARWARD SWITCH SENSE

24

P41 14LG/GY

RECLINER DOWN SWITCH SENSE

25

-

-

26

D25 20WT/VT

PCI BUS

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 93

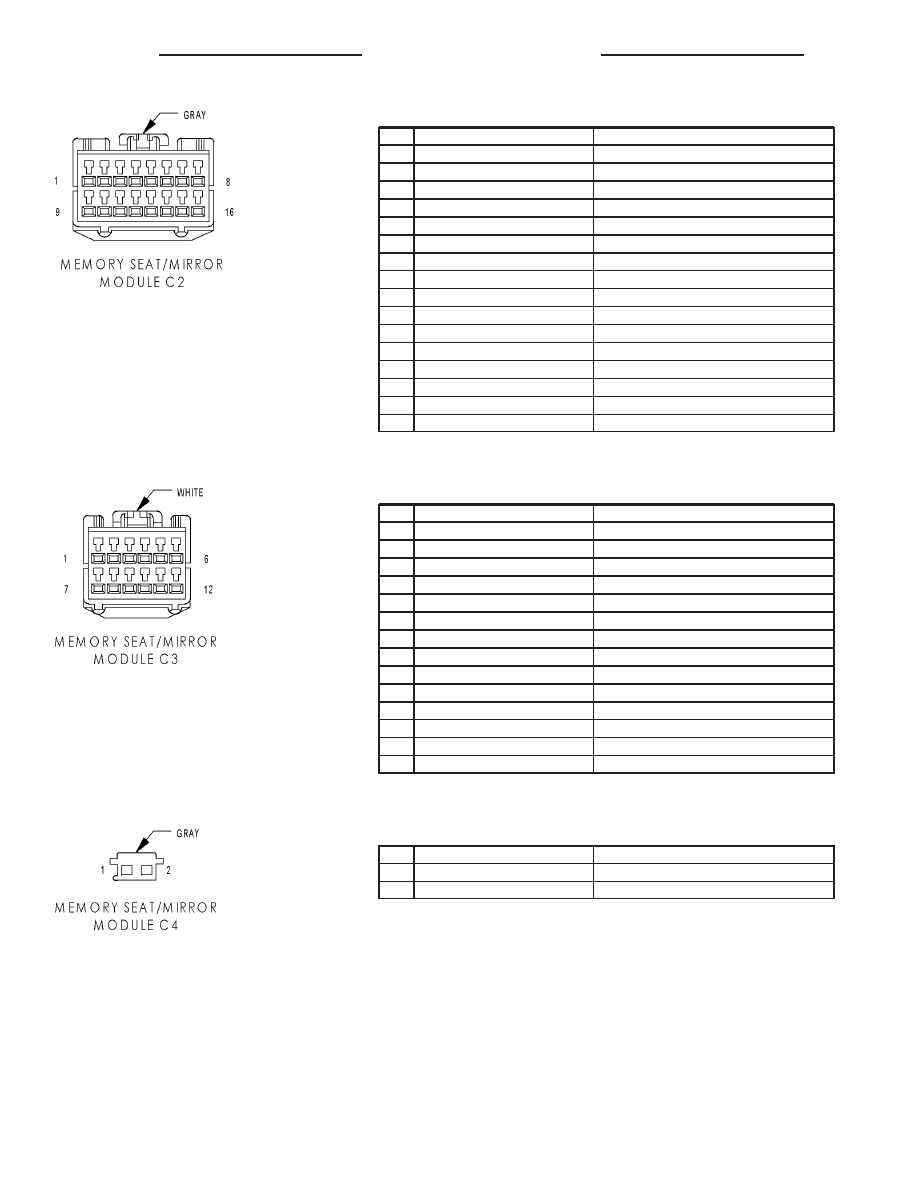

MEMORY SEAT/MIRROR MODULE C2 - GRAY 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

P73 18TN/LB

LEFT MIRROR COMMON DRIVER (RIGHT/DOWN)

4

P75 18DB

LEFT MIRROR LEFT DRIVER

5

P71 18TN/GY

LEFT MIRROR UP DRIVER

6

P29 20LG/WT

SEAT SENSOR 5 VOLT SUPPLY

7

-

-

8

-

-

9

-

-

10

-

-

11

P70 18LB

RIGHT MIRROR COMMON DRIVER (RIGHT/DOWN)

12

P74 18TN/DB

RIGHT MIRROR LEFT DRIVER

13

P72 18GY

RIGHT MIRROR UP DRIVER

14

-

-

15

-

-

16

P28 20LG/BR

SEAT POSITION SENSOR GROUND

MEMORY SEAT/MIRROR MODULE C3 - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

P111 14LG/YL

SEAT REAR UP DRIVER

2

P115 14LG

SEAT HORIZONTAL FORWARD DRIVER

3

P119 14LG/DG

SEAT FRONT UP DRIVER

4

P113 14LG/WT

SEAT REAR DOWN DRIVER

5

P121 14LG/DB

SEAT FRONT DOWN DRIVER

6

-

-

7

P143 14LG/GY (EXPORT)

SEAT RECLINER UP DRIVER

7

P43 14LG/VT (EXCEPT EXPORT)

SEAT RECLINER UP DRIVER

8

P9 20LG/OR

SEAT SWITCH B(+) SUPPLY

9

-

-

10

P141 14LG/BR (EXPORT)

SEAT RECLINER DOWN DRIVER

10

P41 14LG/GY (EXCEPT EXPORT)

SEAT RECLINER DOWN DRIVER

11

P117 14LG/LB

SEAT HORIZONTAL REARWARD DRIVER

12

-

-

MEMORY SEAT/MIRROR MODULE C4 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z849 14BK/OR

GROUND

2

A210 14OR/RD

FUSED B(+)

8W - 80 - 94

8W-80 CONNECTOR PIN-OUTS

RS

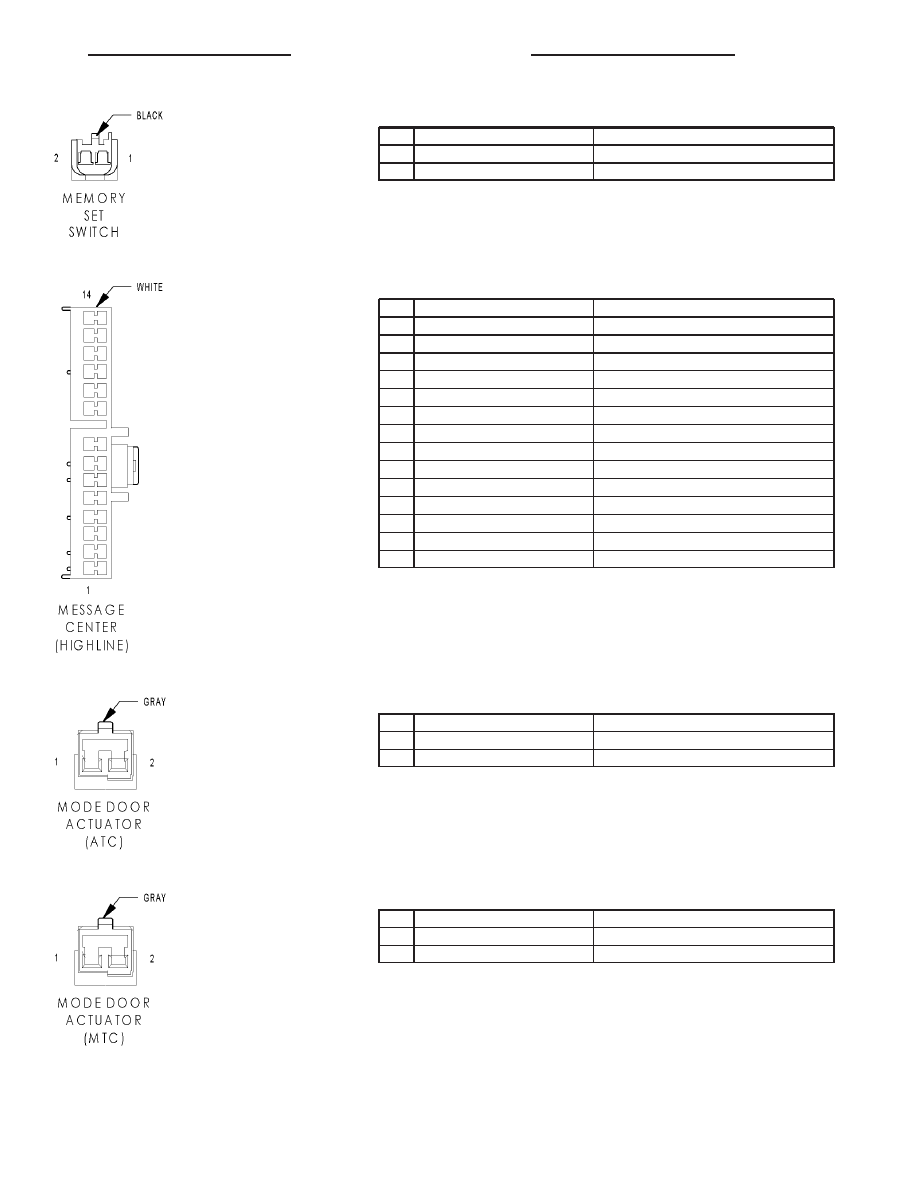

MEMORY SET SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G200 20VT/BR

MEMORY SELECT SWITCH MUX

2

G920 20VT/YL

MEMORY SELECT SWITCH RETURN

MESSAGE CENTER (HIGHLINE) - WHITE 14 WAY

CAV

CIRCUIT

FUNCTION

1

L160 20WT/TN (LHD)

RIGHT TURN INDICATOR DRIVER

2

G3 20VT/LB (LHD EXPORT)

MALFUNCTION INDICATOR LAMP DRIVER

3

L134 20WT/GY (RHD)

HIGH BEAM INDICATOR DRIVER

4

L160 20WT/TN (RHD)

RIGHT TURN INDICATOR DRIVER

5

-

-

6

G7 20VT/GY (LHD EXPORT)

LOW OIL PRESSURE INDICATOR DRIVER

7

A701 18BR/RD (LHD)

FUSED B(+) (HAZARD)

8

A701 18BR/RD (RHD)

FUSED B(+) (HAZARD)

9

G7 20VT/GY (RHD)

LOW OIL PRESSURE INDICATOR DRIVER

10

-

-

11

L161 20WT/LG (LHD)

LEFT TURN INDICATOR DRIVER

12

L134 20WT/GY (LHD)

HIGH BEAM INDICATOR DRIVER

13

G3 20VT/LB (RHD)

MALFUNCTION INDICATOR LAMP DRIVER

14

L161 20WT/LG (RHD)

LEFT TURN INDICATOR DRIVER

MODE DOOR ACTUATOR (ATC) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C135 20DB/GY

MODE DOOR DRIVER (B)

2

C35 20LB/OR

MODE DOOR DRIVER (A)

MODE DOOR ACTUATOR (MTC) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB

COMMON DOOR DRIVER (B)

2

C35 20LB/OR

MODE DOOR DRIVER (A)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 95
