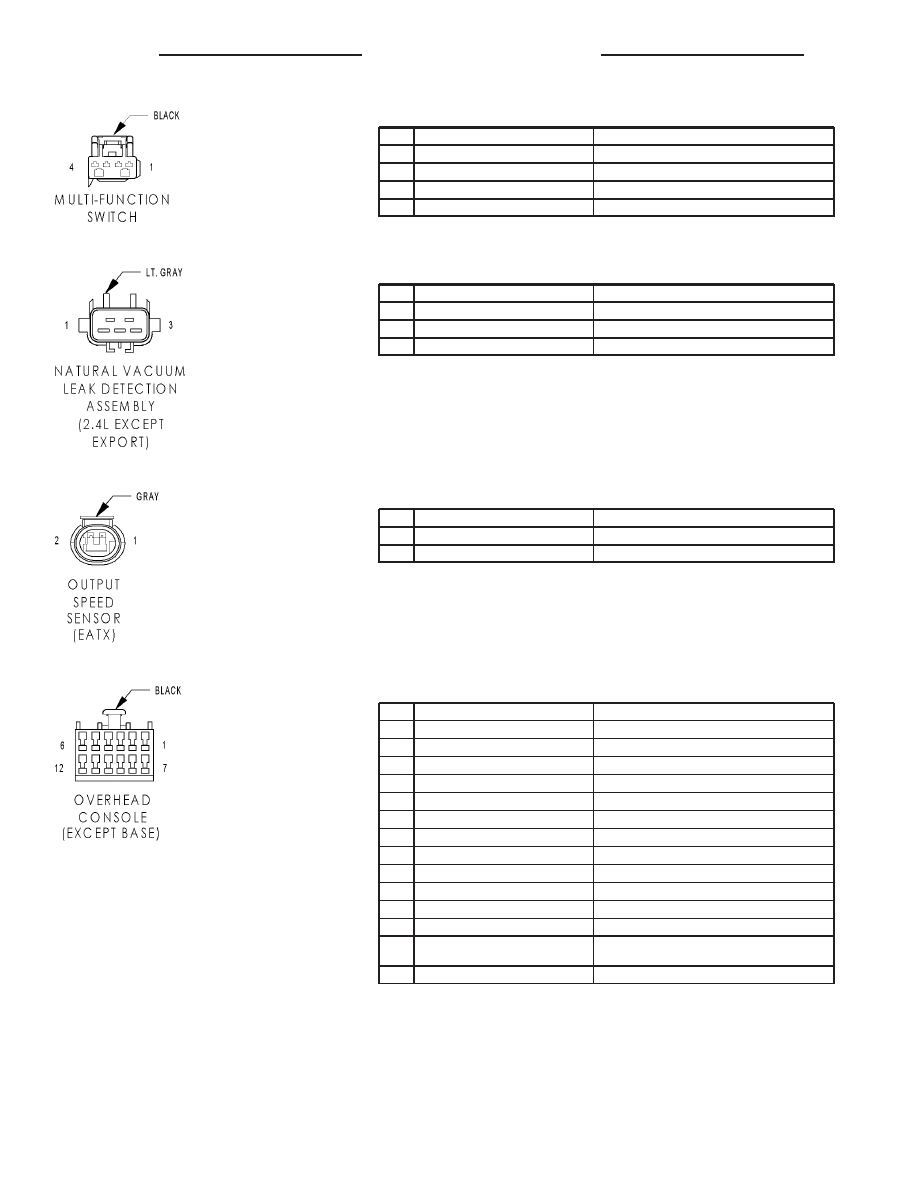

MULTI-FUNCTION SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

W52 22BR/YL

FRONT WIPER SWITCH MUX

2

G902 22VT/LB

MULTI-FUNCTION SWITCH MUX RETURN

3

L305 20WT/LB

TURN SIGNAL SWITCH MUX

4

G194 22VT/LG

HIGH BEAM/FRONT WASHER SWITCH MUX

NATURAL VACUUM LEAK DETECTION ASSEMBLY (2.4L EXCEPT EXPORT) - LT. GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z166 18BK/WT

GROUND

2

K107 20VT/WT

NVLD SWITCH SIGNAL

3

K106 20VT/LB

NVLD SOL CONTROL

OUTPUT SPEED SENSOR (EATX) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 18DG/VT

SPEED SENSOR GROUND

2

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

OVERHEAD CONSOLE (EXCEPT BASE) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

G23 20VT/DB (EXCEPT SUNROOF)

SLIDING DOORS OVERHEAD SWITCH MUX

1

G23 22VT/DB (SUNROOF)

SLIDING DOORS OVERHEAD SWITCH MUX

2

G25 20VT/TN (EXCEPT SUNROOF)

LIFTGATE SWITCH MUX

2

G25 22VT/TN (SUNROOF)

LIFTGATE SWITCH MUX

3

D25 20WT/VT

PCI BUS

4

Z113 20BK/DB

GROUND

5

A114 20GY/RD

FUSED B(+) (I.O.D.)

6

F503 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

7

Z13 20BK/WT

GROUND

8

E15 20OR/DB

ASH/RECEIVER LAMP FEED

9

-

-

10

-

-

11

L24 20BK/GY (EXCEPT EXPORT/
PREMIUM/LUXURY)

AUTOMATIC HEADLAMP SWITCH SENSOR

12

L1 20BK/WT (PREMIUM/LUXURY)

BACK-UP LAMP FEED

8W - 80 - 96

8W-80 CONNECTOR PIN-OUTS

RS

OXYGEN SENSOR 1/1 UPSTREAM (GAS) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K99 18BR/LG (3.3L/3.8L)

OXYGEN SENSOR 1/1 HEATER CONTROL

1

Z42 18BK/LG (2.4L)

GROUND

2

K99 18BR/LG (2.4L)

O2 1/1 HEATER CONTROL

2

K342 16BR/WT (3.3L/3.8L)

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K902 18BR/DG (3.3L/3.8L)

OXYGEN SENSOR 1/1 GROUND

3

K902 18BR/DG (2.4L)

O2 RETURN (UP)

4

K41 18DB/LB (2.4L)

O2 1/1 SIGNAL

4

K41 18DB/LB (3.3L/3.8L)

OXYGEN SENSOR 1/1 SIGNAL

OXYGEN SENSOR 1/2 DOWNSTREAM (GAS) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z43 18BK/DB

GROUND

2

K342 16BR/WT (3.3L/3.8L)

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K299 18BR/WT (2.4L)

O2 1/2 HEATER CONTROL

3

K904 18DB/DG (2.4L)

O2 RETURN (DOWN)

3

K902 18BR/DG (3.3L/3.8L)

OXYGEN SENSOR 1/2 GROUND

4

K141 18DB/YL (3.3L/3.8L)

OXYGEN SENSOR 1/2 SIGNAL

4

K141 18DB/YL (2.4L)

O2 1/2 SIGNAL

PASSENGER AIRBAG - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R42 18LB/BR

PASSENGER SQUIB 1 LINE 2

2

R44 18LB/OR

PASSENGER SQUIB 1 LINE 1

3

R62 18LB/VT (EXCEPT LHD EXPORT)

PASSENGER SQUIB 2 LINE 2

3

R62 18LG/DB (LHD EXPORT)

PASSENGER SQUIB 2 LINE 2

4

R64 18LB/WT

PASSENGER SQUIB 2 LINE 1

PASSENGER BLEND DOOR ACTUATOR (ATC) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C133 20DB/WT

PASSENGER BLEND DOOR DRIVER (B)

2

C33 20LB/BR

PASSENGER BLEND DOOR DRIVER (A)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 97

PASSENGER BLEND DOOR ACTUATOR (MTC) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB (LHD)

COMMON DOOR DRIVER (B)

1

C33 20LB/BR (RHD)

PASSENGER BLEND DOOR DRIVER (A)

2

C33 20LB/BR (LHD)

PASSENGER BLEND DOOR DRIVER (A)

2

C34 20DB/LB (RHD)

COMMON DOOR DRIVER (B)

PASSENGER DOOR COURTESY LAMP - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z322 20BK/BR (LHD)

GROUND

1

Z321 20BK/BR (RHD)

GROUND

2

-

-

3

M21 20YL/BR

COURTESY LAMPS DRIVER

PASSENGER DOOR LOCK SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F304 16WT/PK (POWER WINDOWS)

FUSED WINDOW CIRCUIT BREAKER OUTPUT

1

F304 16WT/PK (EXCEPT POWER
WINDOWS)

FUSED ACCESSORY RELAY OUTPUT

2

G160 20VT/LG (LHD)

RIGHT DOOR LOCK SWITCH MUX

2

G161 20VT/DG (RHD)

LEFT DOOR LOCK SWITCH MUX

3

Z460 20BK/LG (LHD)

GROUND

3

Z461 20BK/DG (RHD)

GROUND

PASSENGER FOLDING MIRROR RELAY (EXPORT) - BLUE 9 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

A108 20LG/RD

FUSED B(+)

5

P164 18LG/DB

PASSENGER FOLDING MIRROR RELAY INPUT

6

P162 18LG/DG

PASSENGER FOLDING MIRROR RELAY CONTROL

7

-

-

8

P160 18TN/LG

PASSENGER FOLDING MIRROR RELAY OUTPUT

9

-

-

8W - 80 - 98

8W-80 CONNECTOR PIN-OUTS

RS

PASSENGER HEATED SEAT BACK - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

B

S1 18WT (RHD)

SEAT BACK HEATER B(+) DRIVER

B

S2 18GY (LHD)

SEAT BACK HEATER GROUND

A

S2 18GY (RHD)

SEAT BACK HEATER GROUND

A

S1 18WT (LHD)

SEAT BACK HEATER B(+) DRIVER

PASSENGER HEATED SEAT CUSHION - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

P87 16LG/OR

SEAT TEMP SENSOR INPUT

2

P89 20LG/BR

SEAT SENSOR 5 VOLT SUPPLY

3

Z848 18BK/OR

GROUND

4

P88 16LG/LB

SEAT CUSHION HEATER B(+) DRIVER

PASSENGER HEATED SEAT MODULE C1 - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z848 18BK/OR

GROUND

2

P8 20LG/WT

PASSENGER HEATED SEAT SWITCH MUX

3

F503 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

4

A210 14OR/RD

FUSED B(+)

PASSENGER HEATED SEAT MODULE C2 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

S1 18WT

SEAT BACK HEATER B(+) DRIVER

2

S2 18GY

SEAT BACK HEATER GROUND

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 99
