LEFT LIFTGATE FLOOD LAMP - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z311 20BK/VT

GROUND

1

Z312 20BK/YL

GROUND

2

-

-

3

M11 20YL/VT

COURTESY LAMPS DRIVER

LEFT LOW BEAM LAMP (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z343 16BR

GROUND

2

L43 16WT

LEFT LOW BEAM DRIVER

LEFT MID READING LAMP (PREMIUM/LUXURY) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 20YL/OR

COURTESY LAMPS DRIVER

2

Z327 20BK/OR

GROUND

3

M27 20YL/LB

READING LAMPS DRIVER

LEFT PARK LAMP (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z343 16BR

GROUND

2

L77 16BK

FUSED PARK LAMP RELAY OUTPUT (LEFT)

LEFT POWER MIRROR - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

P171 20TN/YL (EXPORT)

LEFT FOLDING MIRROR UNFOLD DRIVER

2

P112 22TN/OR (EXCEPT EXPORT/
MEMORY)

MIRROR B(+)

3

P114 22TN/WT (EXCEPT EXPORT/
MEMORY)

MIRROR B(-)

4

P65 20TN/VT (MEMORY)

LEFT MIRROR HORIZONTAL POSITION SIGNAL

5

P69 20TN/WT (MEMORY)

LEFT MIRROR SENSOR GROUND

6

P64 20TN (MEMORY EXPORT)

LEFT MIRROR VERTICAL POSITION SIGNAL

7

P160 20TN/LG (RHD)

PASSENGER FOLDING MIRROR RELAY OUTPUT

7

P159 20TN/DG (LHD EXPORT)

DRIVER FOLDING MIRROR FOLD DRIVER

8

Z215 22BK/LG

GROUND

9

C16 20DB/GY (HEATED MIRRORS)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

10

P73 20TNYL

LEFT MIRROR COMMON DRIVER (RIGHT/DOWN)

11

P71 20TN/DG

LEFT MIRROR UP DRIVER

12

P75 20TN/LG

LEFT MIRROR LEFT DRIVER

8W - 80 - 84

8W-80 CONNECTOR PIN-OUTS

RS

LEFT REAR LAMP ASSEMBLY - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z363 18BK/DG (EXPORT)

GROUND

1

L63 18WT/DG (EXCEPT EXPORT)

LEFT REAR TURN SIGNAL DRIVER

2

L63 18WT/DG (EXPORT)

LEFT REAR TURN SIGNAL DRIVER

3

L50 18WT/TN (EXPORT)

BRAKE LAMP SWITCH OUTPUT

3

L77 18WT/BR (EXCEPT EXPORT)

FUSED PARK LAMP RELAY OUTPUT (LEFT)

4

L1 18WT/LG

BACK-UP LAMP DRIVER

5

L38 20WT/YL (EXPORT)

REAR FOG LAMP SWITCH OUTPUT

5

Z363 18BK/DG (EXCEPT EXPORT)

GROUND

6

L50 18WT/TN (EXCEPT EXPORT)

PRIMARY BRAKE SWITCH SIGNAL

6

L77 18WT/BR (EXPORT)

FUSED PARK RELAY OUTPUT (LEFT)

LEFT REAR PILLAR SPEAKER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X157 20DG

LEFT REAR PILLAR SPEAKER (-)

2

X151 20DG/WT

LEFT REAR PILLAR SPEAKER (+)

LEFT REAR READING LAMP (LUXURY) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 20YL/OR

COURTESY LAMPS DRIVER

2

Z327 20BK/OR

GROUND

3

M27 20YL/LB

READING LAMPS DRIVER

LEFT REAR SPEAKER (LOWLINE) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X57 22DG/OR

LEFT REAR SPEAKER (-)

2

-

-

3

X51 20DG/DB

LEFT REAR SPEAKER (+)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 85

LEFT REAR SPEAKER (MIDLINE/HIGHLINE) - BLACK/RED 6 WAY

CAV

CIRCUIT

FUNCTION

1

X151 20DG/WT (HIGHLINE)

LEFT REAR PILLAR SPEAKER (+)

2

X15 16GY/DG (HIGHLINE)

AMPLIFIED SPEAKER GROUND

3

X157 20DG (HIGHLINE)

LEFT REAR PILLAR SPEAKER (-)

4

X51 20DG/DB

LEFT REAR SPEAKER (+)

5

X13 16DG/GY (HIGHLINE)

NAME BRAND SPEAKER RELAY OUTPUT

6

X57 22DG/OR

LEFT REAR SPEAKER (-)

LEFT REAR VENT MOTOR - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

Q13 16OR/DB (LHD)

DRIVER SIDE REAR WINDOW CLOSE

1

Q14 16OR/BR (RHD)

PASSENGER SIDE REAR WINDOW CLOSE

2

Q23 16OR/LB (LHD)

DRIVER SIDE REAR WINDOW OPEN

2

Q24 16OR/DG (RHD)

PASSENGER SIDE REAR WINDOW OPEN

3

-

-

LEFT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B4 18DG/GY

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

LEFT REMOTE RADIO SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 20RD/BK

RADIO CONTROL MUX

2

X920 20RD/DB

RADIO CONTROL MUX RETURN

8W - 80 - 86

8W-80 CONNECTOR PIN-OUTS

RS

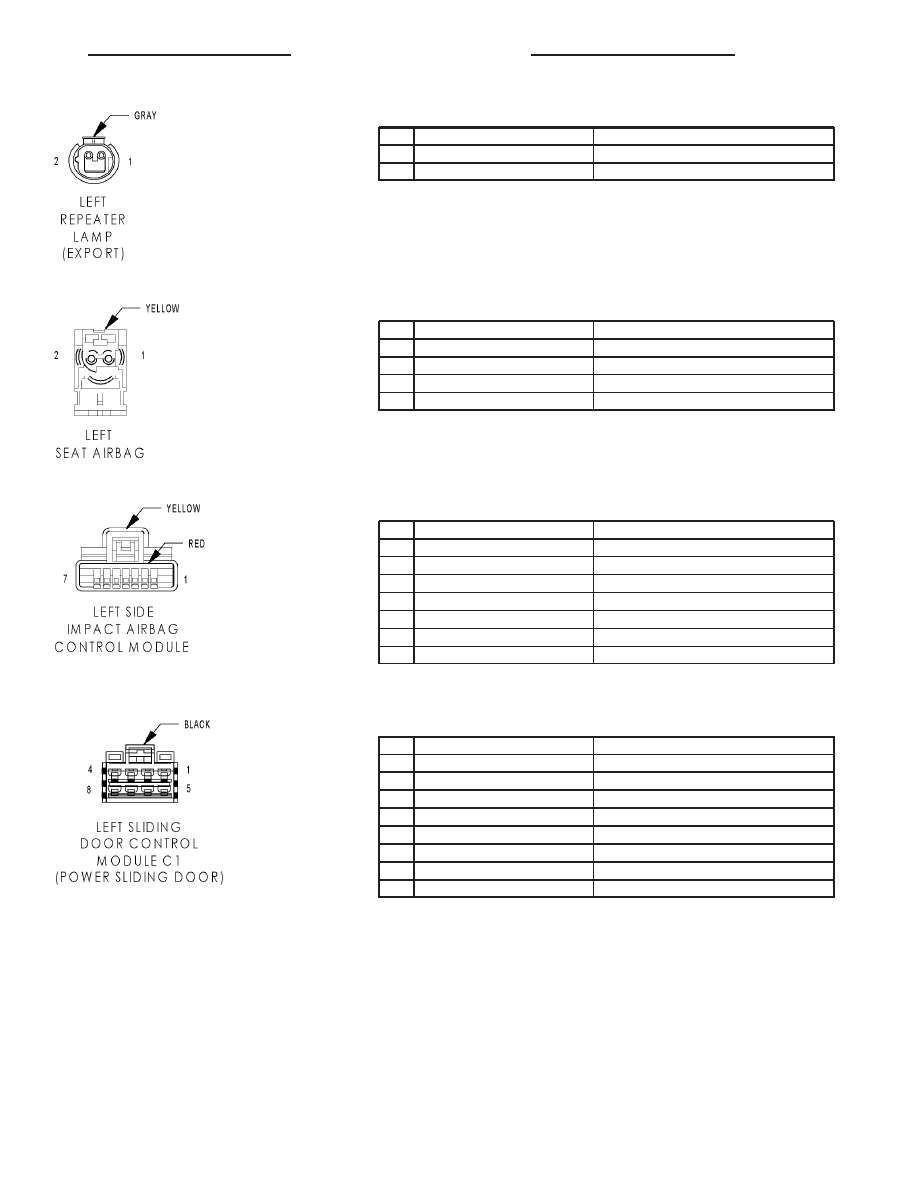

LEFT REPEATER LAMP (EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

A701 18BR/RD

FUSED B(+)

2

L163 20WT/BR

LEFT SIDE REPEATER LAMP FEED

LEFT SEAT AIRBAG - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R33 18WT/BK (EXPORT)

LEFT SEAT SQUIB LINE 2

1

R31 18LG/OR (EXCEPT EXPORT)

LEFT SEAT SQUIB LINE 1

2

R33 18LG/WT (EXCEPT EXPORT)

LEFT SEAT SQUIB LINE 2

2

R31 18DG/WT (EXPORT)

LEFT SEAT SQUIB LINE 1

LEFT SIDE IMPACT AIRBAG CONTROL MODULE - YELLOW/RED 7 WAY

CAV

CIRCUIT

FUNCTION

1

R31 18LG/OR

LEFT SEAT SQUIB LINE 1

2

R33 18LG/WT

LEFT SEAT SQUIB LINE 2

3

-

-

4

D25 20WT/VT

PCI BUS

5

F214 18PK/LG

SIACM RUN-START DRIVER

6

Z104 18BK/LG

GROUND

7

Z104 18BK/LG

GROUND

LEFT SLIDING DOOR CONTROL MODULE C1 (POWER SLIDING DOOR) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

Q45 18OR/GY

LEFT CINCH/RELEASE MOTOR CLUTCH DRIVER

2

Q67 16TN/BR

LEFT SLIDING DOOR OPEN DRIVER

3

Q69 16TN/OR

LEFT SLIDING DOOR CLOSE DRIVER

4

-

-

5

A113 14WT/RD

FUSED B(+)

6

-

-

7

-

-

8

Z123 14BK/WT

GROUND
