LEFT B-PILLAR SWITCH (POWER SLIDING DOOR) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z61 22BK/DG

GROUND

2

F302 18GY/PK

FUSED ACCESSORY RELAY OUTPUT

3

G41 22VT/DG

LEFT SLIDING DOOR PILLAR SWITCH MUX

LEFT CINCH/RELEASE MOTOR (POWER SLIDING DOOR) - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Q49 18TN/WT

LEFT CINCH/RELEASE MOTOR UNLATCH DRIVER

2

Z249 18BK/WT

GROUND

3

Q45 18OR/GY

LEFT CINCH/RELEASE MOTOR CLUTCH DRIVER

4

Q47 18TN/GY

LEFT CINCH/RELEASE MOTOR LATCH DRIVER

LEFT COMBINATION RELAY (TRAILER TOW) - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

L63 18WT/DG

LEFT REAR TURN SIGNAL DRIVER

2

Z1 18BK/DG

GROUND

2

Z1 18BK/DG

GROUND

3

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

3

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

4

L615 18OR

LEFT COMBINATION SIGNAL

5

-

-

LEFT CYLINDER LOCK SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z463 20BK/LB

GROUND

2

G163 20VT/LB

LEFT CYLINDER LOCK SWITCH MUX

8W - 80 - 80

8W-80 CONNECTOR PIN-OUTS

RS

LEFT DOOR SPEAKER (LOWLINE) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X55 20DG/BR

LEFT FRONT SPEAKER (-)

2

-

-

3

X53 20DG

LEFT FRONT SPEAKER (+)

LEFT DOOR SPEAKER (MIDLINE/HIGHLINE) - BLACK/RED 6 WAY

CAV

CIRCUIT

FUNCTION

1

X153 20DG/YL (HIGHLINE)

LEFT INSTRUMENT PANEL SPEAKER (+)

2

X15 16GY/DG (HIGHLINE)

AMPLIFIED SPEAKER GROUND

3

X155 20DG/LB (HIGHLINE)

LEFT INSTRUMENT PANEL SPEAKER (-)

4

X53 20DG

LEFT FRONT SPEAKER (+)

5

X13 16DG/GY (HIGHLINE)

NAME BRAND SPEAKER RELAY OUTPUT

6

X55 20DG/BR

LEFT FRONT SPEAKER (-)

LEFT FOG LAMP (EXCEPT EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L89 18WT/YL

FRONT FOG LAMP RELAY OUTPUT

B

Z349 18BK/YL

GROUND

LEFT FOG LAMP (EXPORT) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

L89 18WT/YL

FRONT FOG LAMP RELAY OUTPUT

2

Z349 18BK/YL

GROUND

LEFT FRONT DOOR AJAR SWITCH (BASE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT

LEFT FRONT DOOR AJAR SWITCH SENSE

2

Z75 20BK/VT

GROUND

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 81

LEFT FRONT DOOR LOCK MOTOR/AJAR SWITCH (EXCEPT BASE) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20VT

LEFT FRONT DOOR AJAR SWITCH SENSE

2

Z75 20BK/VT

GROUND

3

P1 20TN/LG

LEFT FRONT DOOR UNLOCK DRIVER

4

P3 20TN/WT

LEFT FRONT DOOR LOCK DRIVER

LEFT FRONT PARK/TURN SIGNAL LAMP (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L61 16WT/LG

LEFT FRONT TURN SIGNAL DRIVER

2

L77 18WT/BR

FUSED PARK LAMP RELAY OUTPUT (LEFT)

3

Z377 18BK/BR

GROUND

LEFT FRONT WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B9 18DG/LG (EXCEPT 3.3L/3.8L)

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

1

B9 18DG/WT (3.3L/3.8L)

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

2

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

LEFT FULL OPEN SWITCH (POWER SLIDING DOOR) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q53 20OR

LEFT FULL OPEN SWITCH SENSE

2

Z77 20BK/GY

GROUND

8W - 80 - 82

8W-80 CONNECTOR PIN-OUTS

RS

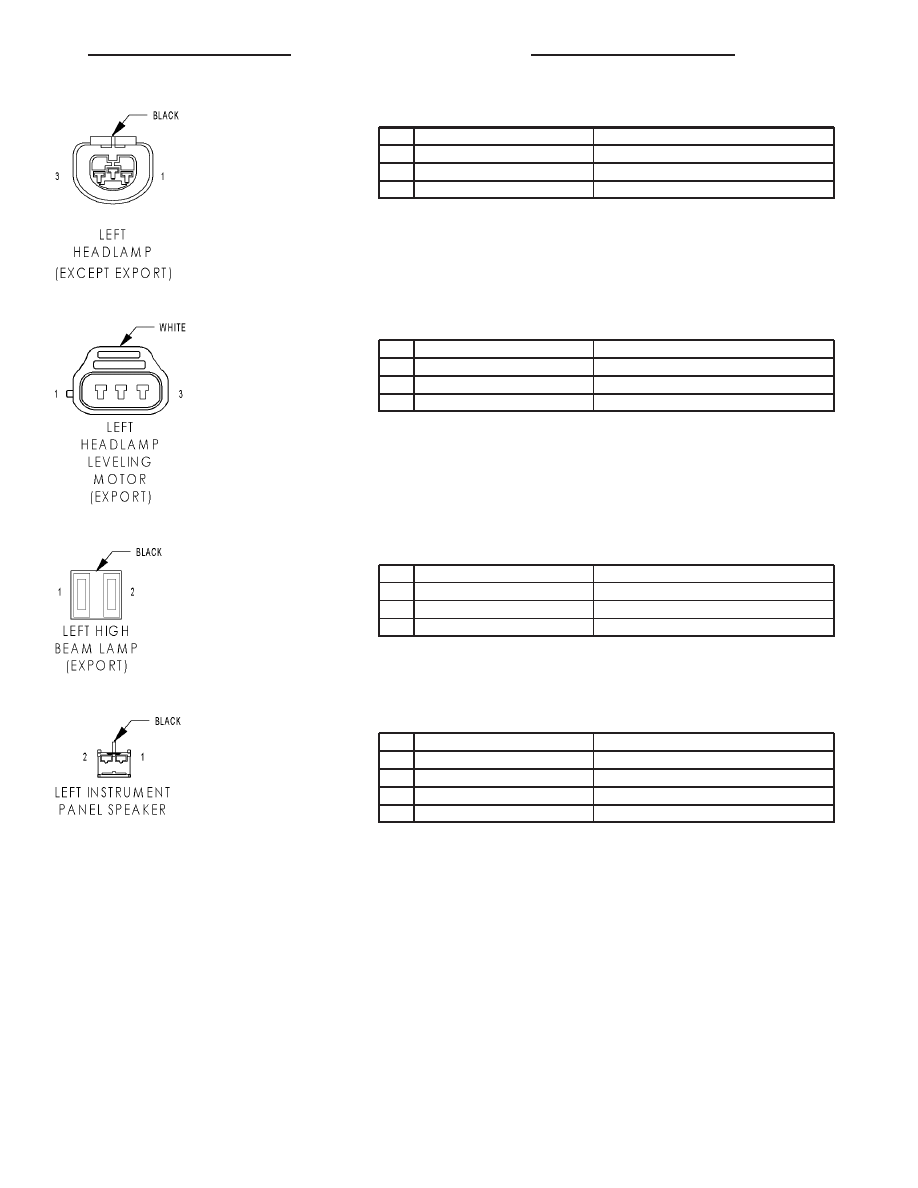

LEFT HEADLAMP (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L43 18WT/DB

LEFT LOW BEAM DRIVER

2

Z343 18BK/LG

GROUND

3

L33 18WT/LG

LEFT HIGH BEAM DRIVER

LEFT HEADLAMP LEVELING MOTOR (EXPORT) - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z203 16BR

GROUND

2

L77 16BK

FUSED PARK LAMP RELAY OUTPUT (LEFT)

3

L13 16RD

HEADLAMP ADJUST SIGNAL

LEFT HIGH BEAM LAMP (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z343 16BR

GROUND

1

Z343 16BR

GROUND

2

L33 16GY

LEFT HIGH BEAM DRIVER

LEFT INSTRUMENT PANEL SPEAKER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X153 20DG/YL

LEFT INSTRUMENT PANEL SPEAKER (+)

1

X53 20DG (LOWLINE)

LEFT FRONT SPEAKER (+)

2

X55 20DG/BR (LOWLINE)

LEFT FRONT SPEAKER (-)

2

X155 20DG/LB

LEFT INSTRUMENT PANEL SPEAKER (-)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 83
