DRIVER DOOR COURTESY LAMP - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z321 20BK/BR (LHD)

GROUND

1

Z322 20BK/BR (RHD)

GROUND

2

-

-

3

M21 20YL/BR

COURTESY LAMPS DRIVER

DRIVER DOOR LOCK SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F304 16WT/PK (POWER WINDOWS)

FUSED WINDOW CIRCUIT BREAKER OUTPUT

1

F304 16WT/PK (EXCEPT POWER
WINDOWS)

FUSED ACCESSORY RELAY OUTPUT

2

G161 20VT/DG (LHD)

LEFT DOOR LOCK SWITCH MUX

2

G160 20VT/LG (RHD)

RIGHT DOOR LOCK SWITCH MUX

3

Z461 20BK/DG (LHD)

GROUND

3

Z460 20BK/LG (RHD)

GROUND

DRIVER HEATED SEAT BACK - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

A

S1 18DB (LHD)

SEAT BACK HEATER B(+) DRIVER

A

S1 18RD (RHD)

SEAT BACK HEATER B(+) DRIVER

B

S2 18DG (LHD)

SEAT BACK HEATER GROUND

B

S2 18BK (RHD)

SEAT BACK HEATER GROUND

DRIVER HEATED SEAT CUSHION - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

P87 16RD

SEAT TEMP SENSOR INPUT

2

P89 20GR

SEAT SENSOR 5 VOLT SUPPLY

3

Z849 18BK/OR

GROUND

4

P88 16GR

SEAT CUSHION HEATER B(+) DRIVER

DRIVER HEATED SEAT MODULE C1 - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z849 18BK/OR

GROUND

2

P7 20LG/DG

DRIVER HEATED SEAT SWITCH MUX

3

F503 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

4

A210 14OR/RD

FUSED B(+)

8W - 80 - 56

8W-80 CONNECTOR PIN-OUTS

RS

DRIVER HEATED SEAT MODULE C2 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

S1 18RD (RHD)

SEAT BACK HEATER B(+) DRIVER

1

S1 18DB (LHD)

SEAT BACK HEATER B(+) DRIVER

2

S2 18DG (LHD)

SEAT BACK HEATER GROUND

2

S2 18BK (RHD)

SEAT BACK HEATER GROUND

DRIVER HEATED SEAT MODULE C3 - GREEN 4 WAY

CAV

CIRCUIT

FUNCTION

1

P87 16RD

SEAT TEMP SENSOR INPUT

2

P89 20GR

SEAT SENSOR 5 VOLT SUPPLY

3

Z849 18BK/OR

GROUND

4

P88 16GR

SEAT CUSHION HEATER B(+) DRIVER

DRIVER POWER SEAT FRONT RISER MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P19 14LG/LB

DRIVER FRONT UP SWITCH SENSE

1

P119 14LG/DG (MEMORY)

SEAT FRONT UP DRIVER

2

P121 14LG/DB (MEMORY)

SEAT FRONT DOWN DRIVER

2

P21 14LG/TN

DRIVER FRONT DOWN SWITCH SENSE

DRIVER POWER SEAT FRONT RISER POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

P28 20LG/BR

SEAT POSITION SENSOR GROUND

B

P26 20LG

FRONT RISER POSITION SIGNAL

C

P29 20LG/WT

SEAT SENSOR 5 VOLT SUPPLY

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 57

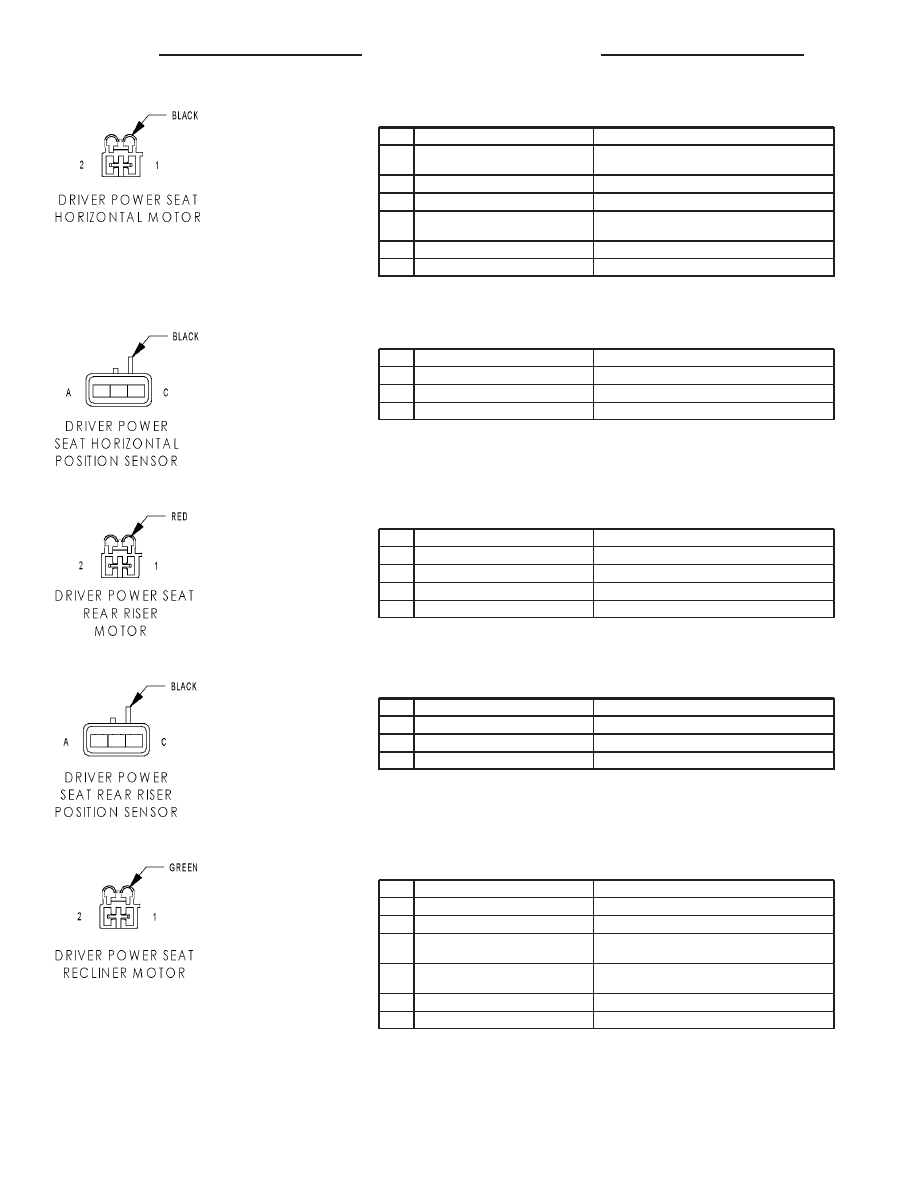

DRIVER POWER SEAT HORIZONTAL MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P17 14LG/DG

DRIVER SEAT HORIZONTAL REARWARD SWITCH
SENSE

1

P115 14LG (RHD) (MEMORY)

SEAT HORIZONTAL FORWARD DRIVER

1

P117 14LG/LB (RHD) (MEMORY)

SEAT HORIZONTAL REARWARD DRIVER

2

P15 14LG/WT

DRIVER SEAT HORIZONTAL FORWARD SWITCH
SENSE

2

P117 14LG/LB (RHD) (MEMORY)

SEAT HORIZONTAL REARWARD DRIVER

2

P115 14LG (RHD) (MEMORY)

SEAT HORIZONTAL FORWARD DRIVER

DRIVER POWER SEAT HORIZONTAL POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

P29 20LG/WT

SEAT SENSOR 5 VOLT SUPPLY

B

P25 20LG/VT

SEAT HORIZONTAL POSITION SIGNAL

C

P28 20LG/BR

SEAT POSITION SENSOR GROUND

DRIVER POWER SEAT REAR RISER MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P11 14LG/YL

DRIVER SEAT REAR UP SWITCH SENSE

1

P111 14LG/YL (MEMORY)

SEAT REAR UP DRIVER

2

P113 14LG/WT (MEMORY)

SEAT REAR DOWN DRIVER

2

P13 14LG/OR

DRIVER SEAT REAR DOWN SWITCH SENSE

DRIVER POWER SEAT REAR RISER POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

P28 20LG/BR

SEAT POSITION SENSOR GROUND

B

P27 20LG/LB

REAR RISER POSITION SIGNAL

C

P29 20LG/WT

SEAT SENSOR 5 VOLT SUPPLY

DRIVER POWER SEAT RECLINER MOTOR - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

P41 14LG/GY (EXCEPT MEMORY)

DRIVER SEAT RECLINER DOWN SWITCH SENSE

1

P141 14LG/BR (MEMORY EXPORT)

SEAT RECLINER DOWN DRIVER

1

P41 14LG/GY (MEMORY EXCEPT
EXPORT)

SEAT RECLINER DOWN DRIVER

2

P43 14LG/GY (MEMORY EXCEPT
EXPORT)

SEAT RECLINER UP DRIVER

2

P143 14LG/GY (MEMORY EXPORT)

SEAT RECLINER UP DRIVER

2

P43 14LG/VT (EXCEPT MEMORY)

DRIVER SEAT RECLINER UP SWITCH SENSE

8W - 80 - 58

8W-80 CONNECTOR PIN-OUTS

RS

DRIVER POWER SEAT RECLINER POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

P29 20LG/WT

SEAT SENSOR 5 VOLT SUPPLY

B

P47 20LG/LB

RECLINER POSITION SIGNAL

C

P28 20LG/BR

SEAT POSITION SENSOR GROUND

DRIVER POWER SEAT SWITCH - GREEN 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z849 14BK/OR (EXCEPT MEMORY)

GROUND

1

Z849 20BK/OR (MEMORY)

GROUND

2

P43 14LG/VT (RHD MEMORY)

RECLINER UP SWITCH SENSE

2

P43 14LG/VT (EXCEPT MEMORY)

DRIVER SEAT RECLINER UP SWITCH SENSE

2

P40 20LG/DG (LHD MEMORY)

RECLINER UP SWITCH SENSE

3

P17 14LG/DG (EXCEPT MEMORY)

DRIVER SEAT HORIZONTAL REARWARD SWITCH
SENSE

3

P17 20LG/DG (MEMORY)

SEAT HORIZONTAL REARWARD SWITCH SENSE

4

P41 14LG/GY (RHD MEMORY)

RECLINER DOWN SWITCH SENSE

4

P41 14LG/GY (EXCEPT MEMORY)

DRIVER SEAT RECLINER DOWN SWITCH SENSE

4

P48 20LG/DB (LHD MEMORY)

RECLINER DOWN SWITCH SENSE

5

A210 14OR/RD (EXCEPT MEMORY)

FUSED SEAT SWITCH DRIVER

5

P9 20LG/OR (MEMORY)

SEAT SWITCH B(+) SUPPLY

6

P15 20LG/WT (MEMORY)

SEAT HORIZONTAL FORWARD SWITCH SENSE

6

P15 14LG/WT (EXCEPT MEMORY)

DRIVER SEAT HORIZONTAL FORWARD SWITCH
SENSE

7

P19 14LG/LB (EXCEPT MEMORY)

DRIVER FRONT UP SWITCH SENSE

7

P19 20LG/LB (MEMORY)

SEAT FRONT UP SWITCH SENSE

8

P11 20LG/YL (MEMORY)

SEAT REAR UP SWITCH SENSE

8

P11 14LG/YL (EXCEPT MEMORY)

DRIVER SEAT REAR UP SWITCH SENSE

9

P13 14LG/OR (EXCEPT MEMORY)

DRIVER SEAT REAR DOWN SWITCH SENSE

9

P13 20LG/OR (MEMORY)

SEAT REAR DOWN SWITCH SENSE

10

P21 20LG/TN (MEMORY)

SEAT FRONT DOWN SWITCH SENSE

10

P21 14LG/TN (EXCEPT MEMORY)

DRIVER FRONT DOWN SWITCH SENSE

DRIVER POWER WINDOW MOTOR - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q11 16OR/LG

DRIVER WINDOW SWITCH DRIVER (UP)

2

Q21 16OR/WT

DRIVER WINDOW SWITCH DRIVER (DOWN)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 59
