CLOCKSPRING C2 - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R61 18LG/DB

DRIVER SQUIB 2 LINE 1

2

R63 18LG/WT

DRIVER SQUIB 2 LINE 2

3

R43 18LG/BR

DRIVER SQUIB 1 LINE 1

4

R45 18LG/OR

DRIVER SQUIB 1 LINE 2

CLOCKSPRING C3 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z23 20BK/VT

LEFT SPEED CONTROL SWITCH GROUND

2

Z23 20BK/VT

RIGHT SPEED CONTROL SWITCH GROUND

3

V37 20VT (EXCEPT 2.4L)

SPEED CONTROL SWITCH SIGNAL

3

V37 20VT (2.4L)

S/C SWITCH SIGNAL

3

V37 20VT (2.4L)

S/C SWITCH SIGNAL

3

V37 20VT (EXCEPT 2.4L)

SPEED CONTROL SWITCH SIGNAL

4

X3 20DG/VT

HORN SWITCH SENSE

CLOCKSPRING C4 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 20RD/BK

RADIO CONTROL MUX

2

X920 20RD/DB

RADIO CONTROL MUX RETURN

CLUTCH PEDAL INTERLOCK SWITCH (MTX) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

T141 20YL/OR

FUSED IGNITION SWITCH OUTPUT (START)

2

T751 20YL (DIESEL)

FUSED IGNITION SWITCH OUTPUT (START)

2

Z429 20BK/OR (GAS)

GROUND

CLUTCH PEDAL UPSTOP SWITCH (DIESEL) - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

K119 20DB/LG

CLUTCH PEDAL UPSTOP SWITCH SENSE

2

Z150 20BK/LG

GROUND

8W - 80 - 52

8W-80 CONNECTOR PIN-OUTS

RS

CONTROLLER ANTILOCK BRAKE - BLACK 24 WAY

CAV

CIRCUIT

FUNCTION

1

Z107 12BK/DG

GROUND

2

B1 18DG/OR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

3

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT
SUPPLY

4

-

-

5

D25 18WT/VT

PCI BUS

6

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

7

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

8

-

-

9

A111 12DG/RD

FUSED B(+)

10

F500 18DG/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

Z127 12BK/DG

GROUND

17

-

-

18

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

19

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

20

B4 18DG/GY

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

21

-

-

22

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

23

B9 18DG/LG (EXCEPT 3.3L/3.8L)

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

23

B9 18DG/WT (3.3L/3.8L)

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

24

A107 12TN/RD

FUSED B(+)

CRANK CASE VENTILATION HEATER (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z153 18BK/GY

GROUND

2

N1 18DB/OR

FUEL HEATER RELAY OUTPUT

CRANKSHAFT POSITION SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z122 18WT

GROUND (DRAIN)

2

K3 20BR/OR

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

3

K24 20BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 53

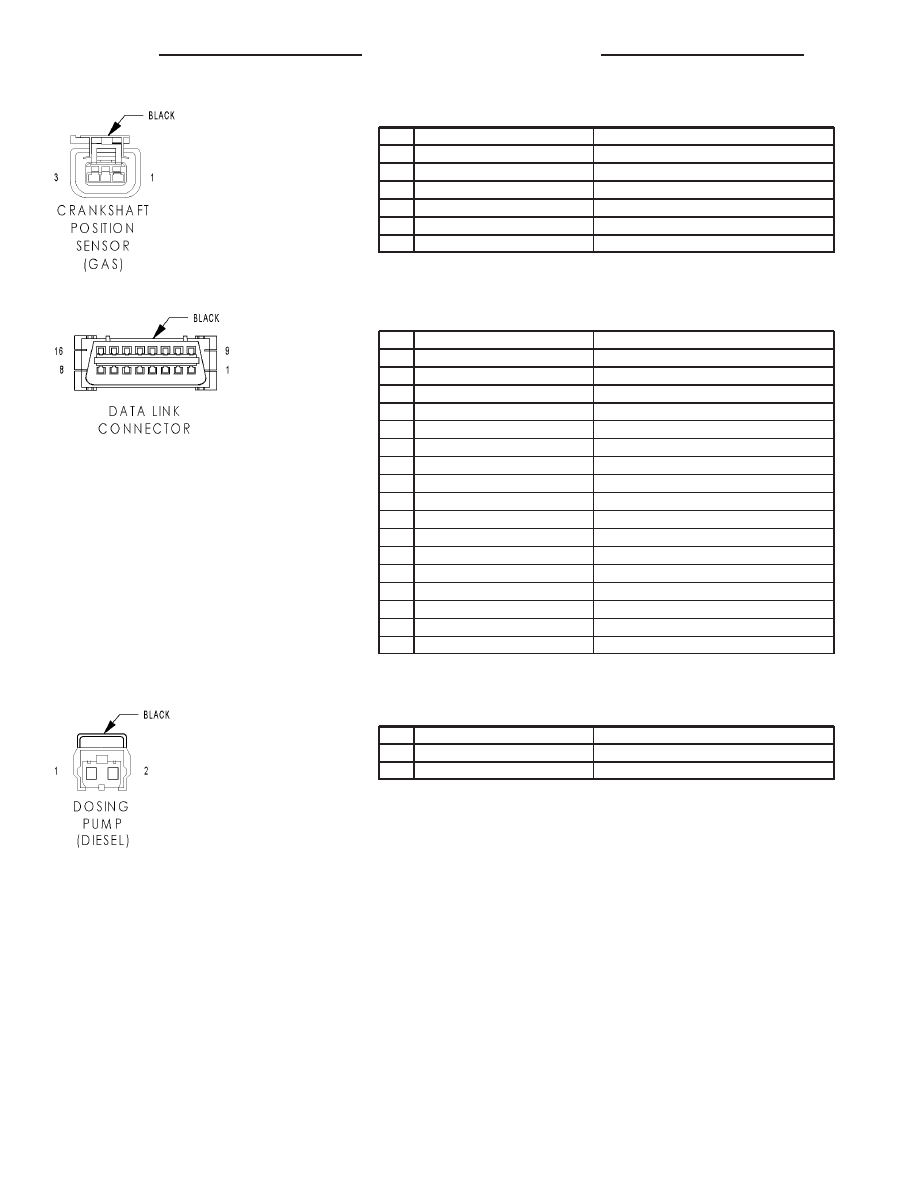

CRANKSHAFT POSITION SENSOR (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F888 18BR/PK (3.3L/3.8L)

8 VOLT SUPPLY

1

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

2

K900 18DB/DG (3.3L/3.8L)

SENSOR GROUND

2

K900 20DB/DG (2.4L)

SENSOR GROUND

3

K24 18BR/LB (2.4L)

CKP SIGNAL

3

K24 18BR/LB (3.3L/3.8L)

CRANKSHAFT POSITION SENSOR SIGNAL

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

Z11 18BK/LG

GROUND

5

Z111 18BK/WT

GROUND

6

-

-

7

D21 20WT/DG (GAS)

SCI TRANSMIT (PCM)

7

D21 20WT/DG (DIESEL)

SCI TRANSMIT (ECM)

8

-

-

9

D123 20WT/BR

FLASH PROGRAM ENABLE

10

-

-

11

-

-

12

D20 20WT/LG (GAS)

SCI RECEIVE (PCM)

13

-

-

14

-

15

D15 20DG/YL (GAS)

SCI TRANSMIT (TCM)

16

A105 20DB/RD

FUSED B(+)

DOSING PUMP (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18RD

DOSING PUMP CONTROL

2

Z149 18BK/DB

GROUND

8W - 80 - 54

8W-80 CONNECTOR PIN-OUTS

RS

DRIVER AIRBAG SQUIB 1 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R43 20OR/LB

DRIVER SQUIB 1 LINE 1

2

R45 20TN/LB

DRIVER SQUIB 1 LINE 2

DRIVER AIRBAG SQUIB 2 - BROWN 2 WAY

CAV

CIRCUIT

FUNCTION

1

R61 20BK/LB

DRIVER SQUIB 2 LINE 1

2

R63 20OR/LB

DRIVER SQUIB 2 LINE 2

DRIVER BLEND DOOR ACTUATOR (ATC) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C61 20DB/LG

DRIVER BLEND DOOR DRIVER (A)

2

C161 20LB/WT

DRIVER BLEND DOOR DRIVER (B)

DRIVER BLEND DOOR ACTUATOR (MTC) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB (RHD)

COMMON DOOR DRIVER (B)

1

C61 20LB/WT (LHD)

DRIVER BLEND DOOR DRIVER (A)

2

C34 20DB/LB (LHD)

COMMON DOOR DRIVER (B)

2

C61 20LB/WT (RHD)

DRIVER BLEND DOOR DRIVER (A)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 55
