C329 (DIESEL) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

N2 18DB/YL

2

Z201 18BK/OR

3

N1 16DB/OR

4

Z201 18BK/OR

5

F853 20LG/PK

6

K900 18DB/DG

C329 (DIESEL) - BLACK (LIFT PUMP SIDE)

CAV

CIRCUIT

1

N2 18OR

2

Z201 18OR

3

N1 16RD

4

Z201 18RD

5

F853 20RD

6

K900 18RD

C330 (DIESEL) - GRAY (CABIN HEATER JUMPER

SIDE)

CAV

CIRCUIT

1

A119 16RD/OR

2

C41 20LB/DG

3

D21 20WT/BR

4

Z149 16BK/DB

C330 (DIESEL) - LT. GRAY (POWERTRAIN SIDE)

CAV

CIRCUIT

1

A119 16RD/OR

2

C41 20LB/DG

3

D21 20WT/BR

4

Z149 16BK/DB

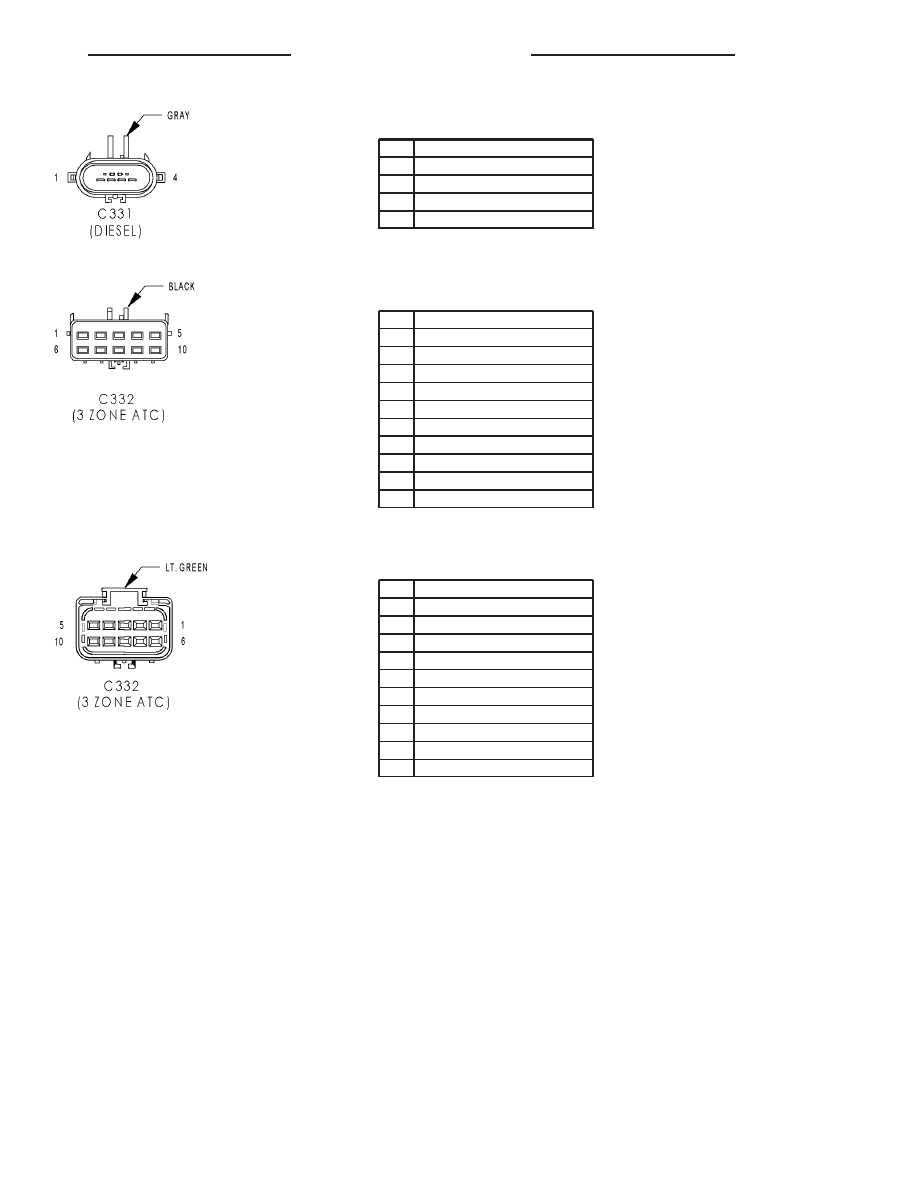

C331 (DIESEL) - BLACK (CABIN HEATER

JUMPER SIDE)

CAV

CIRCUIT

1

A119 16RD/OR

2

C41 20LB/DG

3

D21 20WT/BR

4

Z149 16BK/DB

8W - 80 - 48

8W-80 CONNECTOR PIN-OUTS

RS

C331 (DIESEL) - GRAY (CABIN HEATER

COMPONENT SIDE)

CAV

CIRCUIT

1

A119 14RD/OR

2

C41 20DB/OR

3

D21 20WT/DB

4

Z149 14BK/DB

C332 (3 ZONE ATC) - BLACK (COMPONENT

SIDE)

CAV

CIRCUIT

1

C53 18LB

2

C169 18LB/TN

3

C51 12DB/BR

4

C59 18DB/LB

5

-

6

Z135 12BK/LB

7

C54 18LB/YL

8

C154 18LB/GY

9

-

10

-

C332 (3 ZONE ATC) - LT. GREEN (BODY SIDE)

CAV

CIRCUIT

1

C53 20LB

2

C169 20DB/OR

3

C51 12LB/BR

4

C59 20DB/LB

5

-

6

Z135 12BK/LB

7

C54 20LB/YL

8

C154 20LB/OR

9

-

10

-

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 49

CABIN HEATER ASSIST C1 (DIESEL) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D21 20WT/DB

SCI TRANSMIT

3

-

-

4

-

-

5

C41 20DB/OR

CABIN HEATER ASSIST CONTROL

6

18RD

DOSING PUMP CONTROL

CABIN HEATER ASSIST C2 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A119 14RD/OR

FUSED B(+)

2

Z149 14BK/DB

GROUND

CAMSHAFT POSITION SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K944 20BK/GY

CAMSHAFT POSITION SENSOR GROUND

2

K44 20DB/GY

CAMSHAFT POSITION SENSOR SIGNAL

3

K342 16BR/WT

ECM/PCM RELAY OUTPUT

CAMSHAFT POSITION SENSOR (GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

1

F888 18BR/PK (3.3L/3.8L)

8 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K44 18DB/GY (3.3L/3.8L)

CAMSHAFT POSITION SENSOR SIGNAL

3

K44 18DB/GY (2.4L)

CMP SIGNAL

8W - 80 - 50

8W-80 CONNECTOR PIN-OUTS

RS

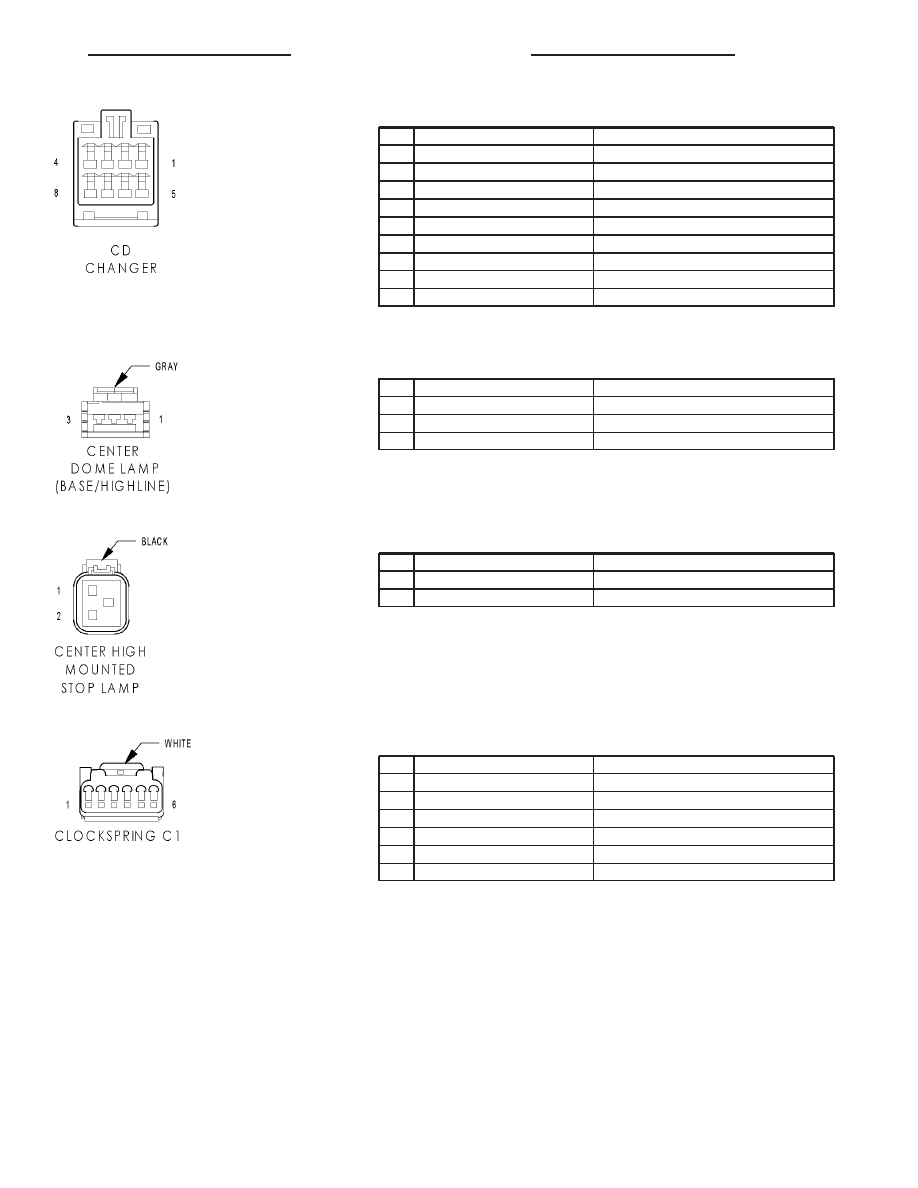

CD CHANGER - 8 WAY

CAV

CIRCUIT

FUNCTION

1

X40 24GY/WT

AUDIO OUT RIGHT

2

E14 18OR/TN

PANEL LAMPS DRIVER

3

D25 20WT/VT (EXCEPT EXPORT)

PCI BUS

3

D25 20VT/YL (EXPORT)

PCI BUS

4

X112 20RD

IGNITION SWITCH OUTPUT

5

X41 20DG/WT

AUDIO OUT LEFT

6

Z140 18BK/OR

GROUND

7

Z141 18BK/TN

GROUND

8

X160 20GY/YL

B(+)

CENTER DOME LAMP (BASE/HIGHLINE) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

M22 20YL/OR

COURTESY LAMPS DRIVER

2

Z327 20BK/OR

GROUND

3

M27 20YL/LB (EXCEPT BASE)

READING LAMPS DRIVER

CENTER HIGH MOUNTED STOP LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z350 20BK/TN

GROUND

2

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

CLOCKSPRING C1 - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

X920 22GY/OR

RADIO CONTROL MUX RETURN

2

X20 22GY/WT

RADIO CONTROL MUX

3

X3 22DG/VT

HORN SWITCH SENSE

4

V37 22VT

SPEED CONTROL SWITCH SIGNAL

5

K900 20DB/DG

SPEED CONTROL SWITCH GROUND

6

-

-

RS

8W-80 CONNECTOR PIN-OUTS
