Chrysler Town, Dodge Caravan. Manual - part 252





C200 - GRAY (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

C151 18LB/DG (3 ZONE MTC)

2

A106 20LB/RD

3

A108 20LG/RD

4

C59 22DB/LB (3 ZONE ATC)

4

C152 16 LB/LG (3 ZONE MTC)

5

A128 18RD/OR (EXCEPT EXPORT)

5

P159 20TN/DG (EXPORT)

6

K32 18DB/YL

7

C53 22LB (3 ZONE ATC/MTC)

8

C16 20DB/GY (HEATED MIRRORS)

9

D17 22WT/DG (3 ZONE ATC)

9

C22 20LB/WT (3 ZONE MTC)

10

C50 12DB/OR (3 ZONE MTC)

10

L13 20WT/YL (EXPORT)

11

C7 12DB

12

D22 20WT/TN (3 ZONE ATC EXPORT)

12

Z135 12BK/LB (3 ZONE ATC EXCEPT
EXPORT)

12

C153 12DB/BR (3 ZONE MTC)

13

Z849 12BK/OR (MEMORY)

14

A105 16DB/RD

15

A114 16GY/RD

16

F306 18DB/PK

17

C169 22DB/OR (3 ZONE ATC)

17

C154 20LB/OR (3 ZONE MTC)

18

C121 20DB/DG (3 ZONE MTC)

18

D22 20WT/TN (3 ZONE ATC EXCEPT
EXPORT)

18

P171 20TN/YL (3 ZONE ATC EXPORT)

19

P160 18TN/LG (EXPORT)

20

-

21

F2 18PK/YL

22

L78 20WT/OR (EXPORT)

22

Q102 18OR/LB (EXCEPT EXPORT)

23

Q103 18OR/LG (EXCEPT EXPORT)

23

P174 20TN/LB (EXPORT)

24

D25 20WT/VT

25

-

26

-

27

-

28

-

29

F20 20PK/WT

30

F100 18PK/VT

31

F201 18PK/OR

32

F504 20GY/PK (3 ZONE ATC)

32

F850 20LB/PK (3 ZONE MTC)

33

P7 20LG/DG (HEATED SEATS)

34

P8 22LG/WT (HEATED SEATS)

35

P64 20TN (MEMORY)

36

P65 20TN/VT (MEMORY)

37

P66 20TN/LG (MEMORY)

38

P67 20TN/OR (MEMORY)

39

P68 20TN/YL (MEMORY)

40

P69 20TN/WT (MEMORY)

41

P70 20TN/LB (MEMORY)

8W - 80 - 24

8W-80 CONNECTOR PIN-OUTS

RS

C200 - GRAY (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

42

P71 20TN/DG (MEMORY)

43

P72 20TN/GY (MEMORY)

44

P73 20TN/VT (MEMORY)

45

P74 20TN/DB (MEMORY)

46

P75 20TN/LG (MEMORY)

47

P112 22TN/OR (AUTOMATIC DAY/NIGHT
MIRROR)

48

P114 22TN/WT (AUTOMATIC DAY/NIGHT
MIRROR)

48

B25 20DG/WT (EXPORT)

49

C154 22LB/OR (3 ZONE ATC)

49

C154 20LB/OR (3 ZONE MTC)

50

Z104 18BK/LG

51

X156 20GY/LB (PREMIUM 8 SPEAKER)

52

X154 20GY/YL (PREMIUM 8 SPEAKER)

53

R57 18LG/GY

54

-

55

R59 18LG/TN

56

-

57

-

58

T751 20YL

59

X15 16GY/DG (PREMIUM 8 SPEAKER)

60

A701 18BR/RD

61

X3 22 DG/VT

62

X53 20DG

63

X54 20GY

64

X55 20DG/BR

65

X56 20GY/BR

66

C54 22LB/YL (3 ZONE ATC RHD
EXPORT)

66

C54 20LB/YL (3 ZONE ATC/ EXCEPT
RHD EXPORT)

67

V37 22VT

68

X51 22DG/DB

69

X52 22GY/DB

70

X57 22DG/OR (EXCEPT LHD EXPORT)

70

X57 20DG/OR (LHD EXPORT)

71

X58 20GY/OR (LHD EXPORT)

71

X58 22GY/OR (EXCEPT LHD EXPORT)

72

X153 22DG/YL (PREMIUM 8 SPEAKER
EXCEPT LHD EXPORT)

72

X153 20DG/YL (PREMIUM 8 SPEAKER
LHD EXPORT)

73

K900 20DB/DG

74

X155 20DG/LB (PREMIUM 8 SPEAKER
LHD EXPORT)

74

X155 22DG/LB (PREMIUM 8 SPEAKER
EXCEPT LHD EXPORT)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 25

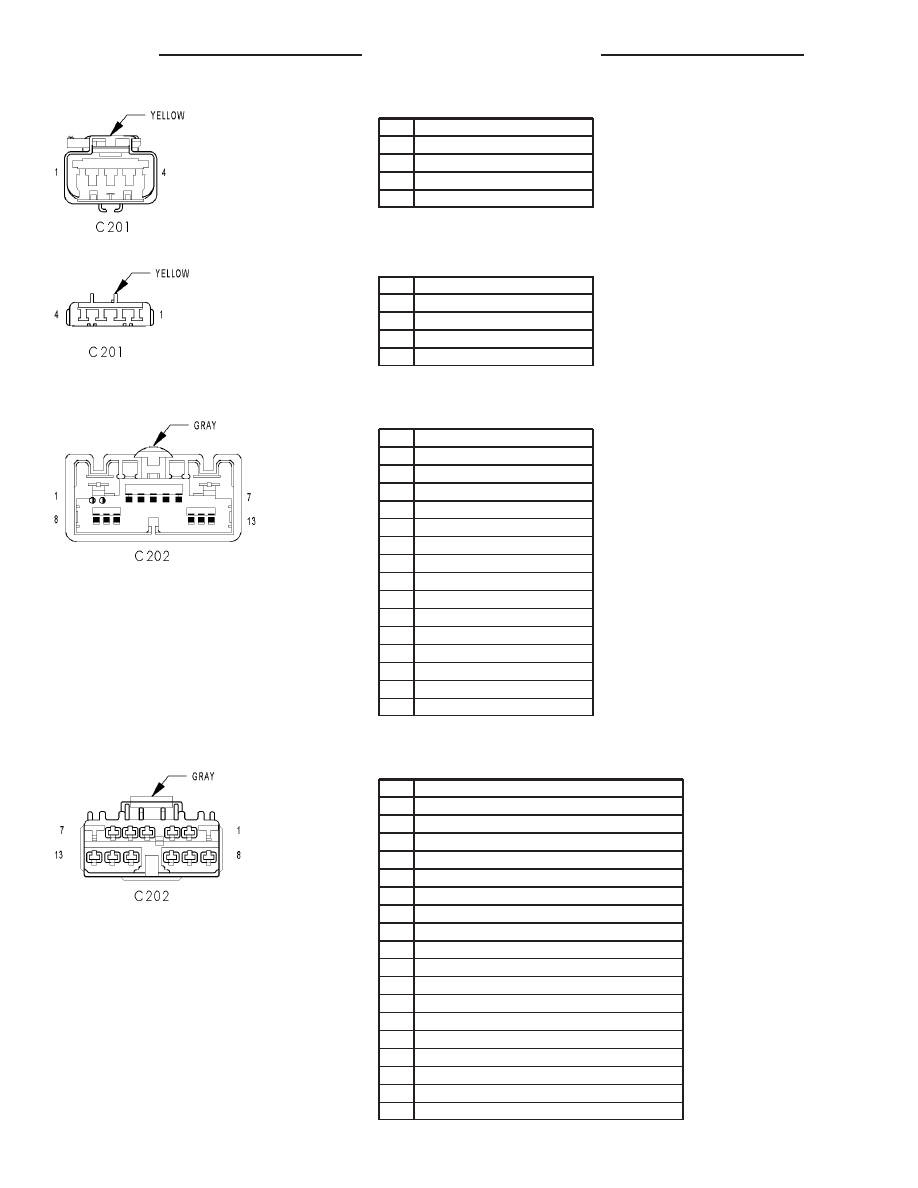

C201 - YELLOW (BODY SIDE)

CAV

CIRCUIT

1

R53 18LG/YL

2

R55 18LG/DG

3

R54 18LB/YL

4

R56 18LB/DG

C201 - YELLOW (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

R53 18LG/YL

2

R55 18LG/DG

3

R54 18LB/YL

4

R56 18LB/DG

C202 - GRAY (COMPONENT SIDE)

CAV

CIRCUIT

1

Z134 12BK/OR (ATC)

2

C56 20DB/LB (ATC)

2

C34 20DB/LB (MTC)

3

C32 20DB/TN

4

C33 20LB/BR

5

C61 20DB/LG (ATC)

5

C61 20LB/WT (MTC)

6

C35 20LB/OR

7

C7 12DB (ATC)

8

C132 20DB/YL (ATC)

9

C133 20DB/WT (ATC)

10

C161 20LB/WT (ATC)

11

C135 20DB/GY (ATC)

12

C21 20DB/LG

13

C121 20DB/DG

C202 - GRAY (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

Z134 12BK/OR (ATC LHD)

1

Z134 12BK/LG (ATC RHD)

2

C34 22DB/LB (MTC LHD EXPORT)

2

C56 22DB/LB (ATC EXCEPT LHD EXPORT)

2

C34 22DB/LB (MTC EXCEPT LHD EXPORT)

2

C56 22DB/VT (ATC LHD EXPORT)

3

C32 22DB/TN

4

C33 22LB/BR

5

C61 22DB/LG

6

C35 22LB/LG

7

C7 12DB (ATC)

8

C132 22DB/YL (ATC)

9

C133 22DB/WT (ATC)

10

C161 22LB/WT (ATC)

11

C135 22DB/GY (ATC)

12

C21 22LB

13

C121 22DB/DG (RHD)

13

C121 20DB/DG (LHD)

8W - 80 - 26

8W-80 CONNECTOR PIN-OUTS

RS

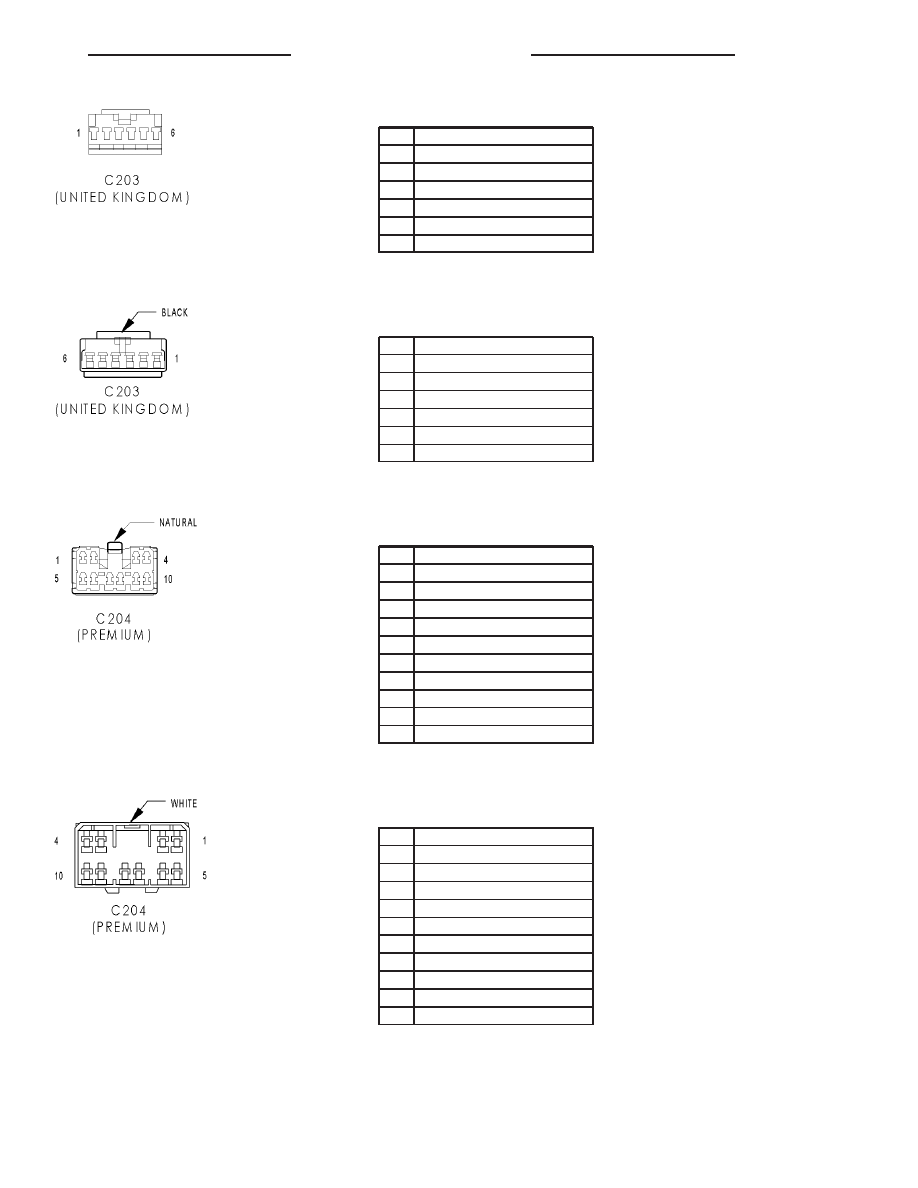

C203 (UNITED KINGDOM) - (BODY SIDE)

CAV

CIRCUIT

1

D97 18WT/OR

2

D96 18WT/LB

3

A600 18RD/LB

4

G944 18LB/BR

5

B100 20TN

6

B200 20BK

C203 (UNITED KINGDOM) - BLACK

(INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

D97 20WT/OR

2

D96 20WT/LB

3

A600 20RD/LB

4

G944 20LB/BR

5

A645 20RD/VT

6

G945 20VT/DG

C204 (PREMIUM) - NATURAL (DVD/CD

CHANGER SIDE)

CAV

CIRCUIT

1

X515 22GY/OR

2

X915 22GY/LB

3

-

4

-

5

X211 20YL/GY

6

X114 20GY/LB

7

X955 20BK/GY

8

-

9

X555 20VT/OR

10

X530 20GY/DB

C204 (PREMIUM) - WHITE (DVD SCREEN

JUMPER SIDE)

CAV

CIRCUIT

1

X515 22GY/OR

2

X915 22GY/LB

3

-

4

-

5

X211 20YL/GY

6

X114 20GY/LB

7

X955 20BK/GY

8

-

9

X555 20VT/OR

10

X530 20GY/DB

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 27
