BRAKE FLUID LEVEL SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

B

Z420 20BK/OR

GROUND

BRAKE LAMP SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A103 18GY/RD

FUSED B(+)

2

L50 18WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

2

L50 18WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

3

V30 20VT/WT (GAS)

SPEED CONTROL BRAKE SWITCH OUTPUT

4

V32 20VT/YL (GAS)

SPEED CONTROL ON/OFF SWITCH SENSE

5

Z429 20BK/OR

GROUND

6

B29 20DG/WT

SECONDARY BRAKE SWITCH SIGNAL

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID (EATX) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K32 18DB/YL

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID
CONTROL

2

F2 18PK/YL

FCM OUTPUT (UNLOCK-RUN-START)

C100 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

D21 20WT/DG

2

D123 20WT/BR

3

D20 20WT/LG (GAS)

3

K119 20DB/LG (DIESEL)

4

-

5

Z111 18BK/WT

6

N1 16DB/OR (DIESEL)

6

T141 20YL/OR (EXPORT) (EXCEPT
DIESEL)

7

D15 20DG/YL (GAS)

7

N2 18DB/YL (DIESEL)

8

V32 20VT/YL (GAS)

8

K22 20OR/DB (DIESEL)

9

B29 20DG/WT

10

V37 20VT

11

K167 20BR/YL (DIESEL)

11

V30 20VT/WT (GAS)

12

K900 20DB/DG

13

B1 18DG/OR (ANTILOCK BRAKES)

14

B2 18DG/LB (ANTILOCK BRAKES)

8W - 80 - 16

8W-80 CONNECTOR PIN-OUTS

RS

C100 - BLACK (POWERTRAIN SIDE)

CAV

CIRCUIT

1

D21 18WT/BR

2

D123 20WT/BR (2.4L EATX)

2

D123 20WT/OR (3.3L/3.8L)

3

K119 20DB/LG (DIESEL)

3

D20 20WT/LG (GAS)

5

Z111 20BK/WT (3.3L/3.8L EXCEPT
EXPORT/2.4L)

5

Z111 18BK/WT (3.3L/3.8L EXPORT/
DIESEL)

6

N1 18DB/OR (DIESEL)

7

N2 18DB/YL (DIESEL)

7

D15 18DG/YL (2.4L)

7

D15 20DG/YL (3.3L/3.8L)

8

V32 18VT/YL (GAS)

8

K22 20OR/DB (DIESEL)

9

B29 20DG/WT (DIESEL)

9

B29 18DG/WT (GAS)

10

V37 18VT (GAS)

10

V37 20VT/TN (DIESEL)

11

V30 20VT/WT (GAS)

12

K900 20DB/DG (GAS)

12

K900 18DB/DG (DIESEL)

13

B1 18DG/OR (ANTILOCK BRAKES)

14

B2 18DG/LB (ANTILOCK BRAKES)

C101 - LT. GRAY (BODY SIDE)

CAV

CIRCUIT

1

L50 18WT/TN

2

-

3

F853 20LG/PK (DIESEL)

4

-

5

B4 18DG/GY (ANTILOCK BRAKES)

6

B3 18DG/YL (ANTILOCK BRAKES)

7

F500 18DG/PK

8

K4 20BK/LB (DIESEL)

9

F852 20VT/PK (DIESEL)

9

T55 18YL/VT (AUTOSTICK)

10

K151 20WT (DIESEL)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 17

C101 - LT. GRAY (POWERTRAIN SIDE)

CAV

CIRCUIT

1

L50 18WT/TN (GAS)

1

L50 20WT/TN (DIESEL)

2

-

3

F853 20LG/PK (DIESEL)

4

-

5

B4 18DG/GY (ANTILOCK BRAKES)

6

B3 18DG/YL (ANTILOCK BRAKES)

7

F500 18DG/PK

8

K4 20BK/LB (DIESEL)

9

K853 20DB/BR (DIESEL)

9

-

10

K151 20WT (DIESEL)

C102 (2.4L) - BLACK (FUEL RAIL SIDE)

CAV

CIRCUIT

1

K11 16BR/YL

2

K12 16BR/DB

3

K13 16BR/LB

4

K14 16BR/TN

5

K342 16BR/WT

6

K900 18DB/DG

7

K2 18VT/OR

8

K1 18VT/BR

9

-

10

F855 18PK/YL

C102 (2.4L) - BLACK (POWERTRAIN SIDE)

CAV

CIRCUIT

1

K11 16BR/YL

2

K12 16BR/DB

3

K13 16BR/LB

4

K14 16BR/TN

5

K342 16BR/WT

6

K900 18DB/DG

7

K2 18VT/OR

8

K1 18VT/BR

9

-

10

F855 20PK/YL

8W - 80 - 18

8W-80 CONNECTOR PIN-OUTS

RS

C102 (3.3L/3.8L) - BLACK (FUEL RAIL SIDE)

CAV

CIRCUIT

1

K342 16BR/WT

2

K1 18VT/BR

3

K11 16BR/YL

4

K12 16BR/DB

5

K13 16BR/LB

6

K14 16BR/TN

7

K900 18DB/DG

8

K38 16BR/OR

9

K58 16BR/VT

10

F855 18PK/YL

C102 (3.3L/3.8L) - BLACK (POWERTRAIN SIDE)

CAV

CIRCUIT

1

K342 16BR/WT

2

K1 18VT/BR

3

K11 16BR/YL

4

K12 16BR/DB

5

K13 16BR/LB

6

K14 16BR/TN

7

K900 18DB/DG

8

K38 16BR/OR

9

K58 16BR/VT

10

F855 18PK/YL (EXPORT)

10

F855 20PK/YL (EXCEPT EXPORT)

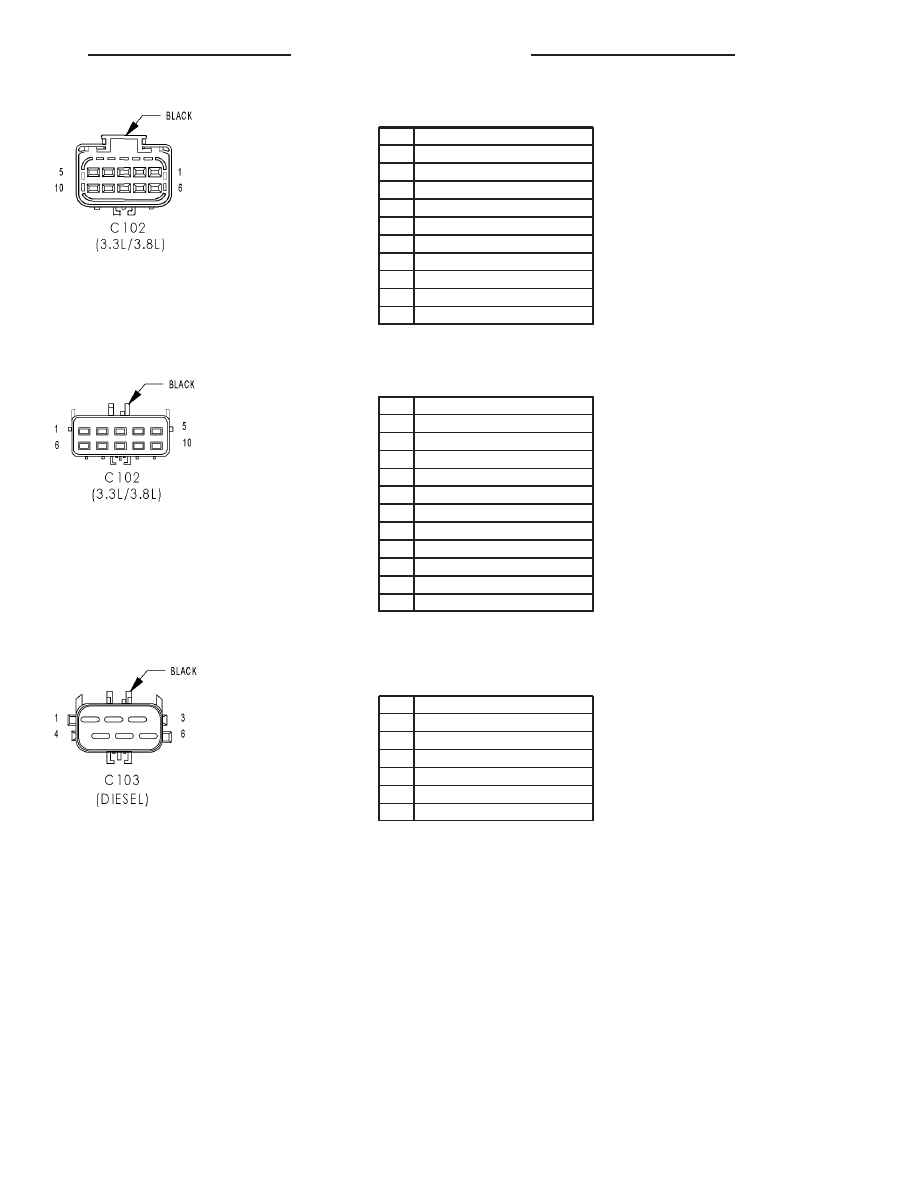

C103 (DIESEL) - BLACK (FRONT END LIGHTING

SIDE)

CAV

CIRCUIT

1

K342 16BR/WT

2

K342 16BR/WT

3

N122 20DB/YL

4

N210 18DB/DG

5

A201 12RD/LG

6

-

RS

8W-80 CONNECTOR PIN-OUTS
